钣金壁挂式电气控制防护外壳

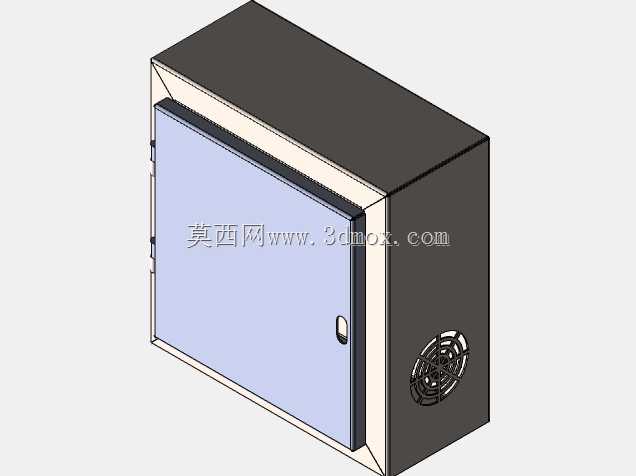

这款金属钣金材质的电气外壳，主要应用于工业车间、楼宇配电、小型设备配套等场景，作为低压电气元件、小型控制模块、信号转接器件的承载防护结构，能够为内部安装的断路器、继电器、接线端子等元器件提供可靠的物理防护，隔绝生产环境中的粉尘、飞溅碎屑、意外触碰带来的安全隐患，同时配合侧面的散热结构保障内部元器件工作时的热量散出，维持电控系统的稳定运行。从功能特性来看，该外壳采用封闭式钣金折弯焊接结构，正面配置带嵌入式锁具的单开门板，日常运维时可直接开启门板完成接线、调试、检修操作，关闭后可实现可靠的闭合防护，避免非专业人员随意触碰内部带电部件；侧面预留的轴流风机安装位，可根据内部元器件的发热功率选配对应规格的散热风扇，形成内部空气对流通道，将元器件工作产生的热量及时排出壳体外，避免密闭空间内热量累积导致的元器件性能衰减、寿命缩短问题。在设计思路上，这款外壳优先考虑了钣金加工的工艺可行性，所有折弯边均预留了标准的钣金折弯工艺余量，焊接位置集中在壳体边角处，既能够保证壳体整体的结构强度，又能减少加工过程中的工序复杂度，降低生产制造成本；门板与箱体主体的连接采用侧边暗藏式铰链结构，在保证门板开合顺畅的同时，避免外露铰链带来的磕碰风险与外观瑕疵，锁具位置设置在门板开合侧的居中位置，开启时受力均匀，长期使用也不会出现门板变形、闭合不严的问题。在外形尺寸与安装边界方面，该外壳采用方正的长方体结构，背部预留壁挂安装孔位，可直接固定在墙面、设备机架立面等垂直安装面上，安装时仅需预留对应背部孔位的固定操作空间，以及正面门板完全开启的操作空间即可，无需在壳体两侧预留额外的安装操作余量，能够很好地适配空间紧凑的安装场景；壳体内部预留了统一的元器件安装导轨固定位，可直接适配标准宽度的电气安装导轨，无需额外加工定制安装支架，内部元器件排布时可根据接线需求灵活调整安装位置，兼顾了不同使用场景下的适配性。壳体的门板边缘做了折边包边处理，闭合后可与箱体主体的折边形成贴合的迷宫式密封结构，能够有效阻挡大部分粉尘与溅水，适配多数常规工业环境的防护需求，无需额外加装密封胶条即可满足日常使用的防护等级要求。
