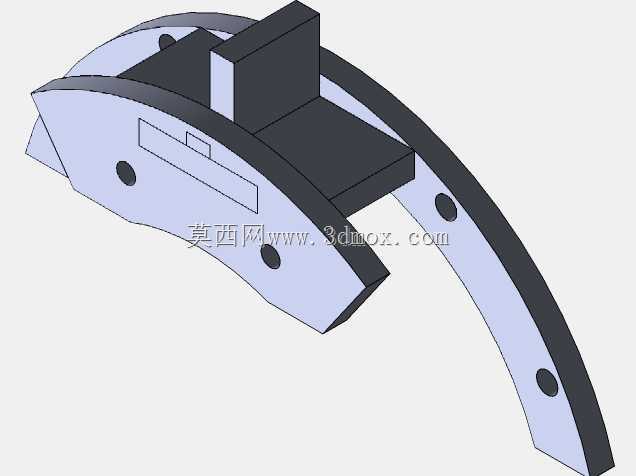

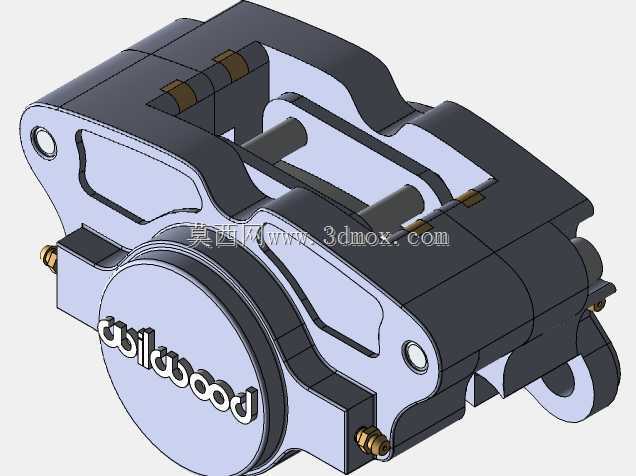

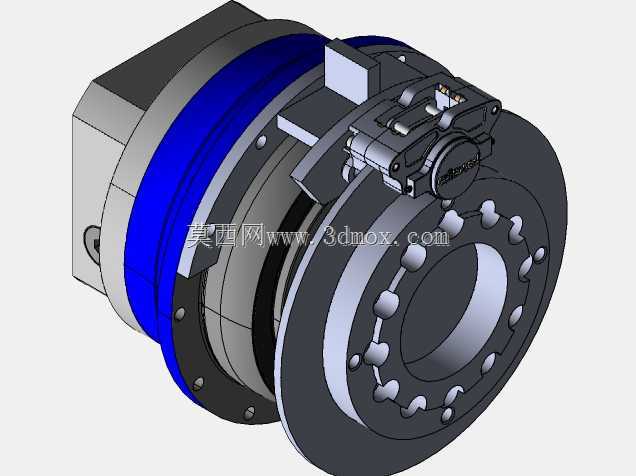

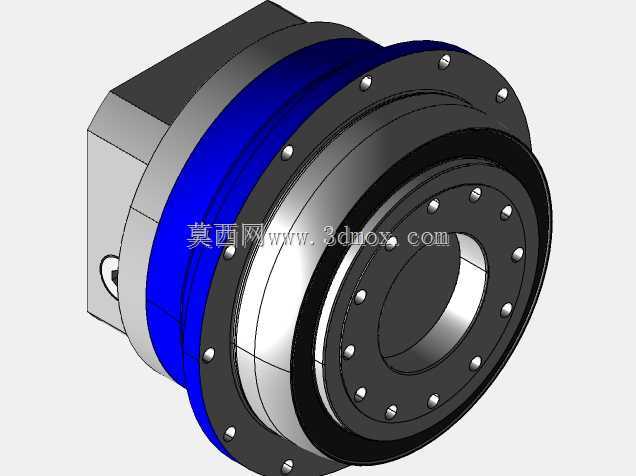

该制动总成主要面向重载行走机械、工业传动设备的减速制动场景,可适配工程车辆行走轮系、工业伺服传动输出端、重型输送设备驱动端等需要精准减速与可靠驻车制动的工况,核心作用是在动力传递链路末端同时完成扭矩减速放大与转动制动锁止,替代传统分体式减速机加外置制动器的冗余安装方案,大幅缩减传动制动单元的轴向安装空间,降低整套传动系统的装配复杂度与同轴度调试难度。从功能特性来看,该总成将行星减速结构与浮动钳盘式制动结构做了同轴集成设计,左侧的减速单元采用多级行星传动结构,可将输入端传入的高转速低扭矩动力转化为低转速大扭矩动力输出至制动盘连接端,在动力传递过程中实现转速匹配与扭矩放大,满足重载工况下的输出扭矩需求;右侧的浮动卡钳制动结构采用多活塞同步施压设计,制动时卡钳内的活塞同步推动两侧摩擦片夹紧制动盘,依靠摩擦片与制动盘端面的摩擦力实现转动轴的减速与锁止,卡钳的浮动设计可自动补偿摩擦片磨损带来的间隙变化,保证长期使用过程中制动行程的一致性,避免出现制动偏磨、制动力衰减的问题。设计过程中优先保证了安装接口的通用性,输入端采用标准法兰连接结构,可直接匹配市面主流规格的伺服电机、液压马达等动力输出部件,输出端采用带均布连接孔的法兰盘结构,可直接与行走轮辋、传动滚筒、负载转盘等执行部件连接,无需额外加工过渡连接法兰;整体结构采用同轴布局设计,所有部件的回转中心与动力输入输出轴线完全重合,可有效避免偏心安装带来的振动、轴承偏载等问题,提升整套机构的运行稳定性与使用寿命。外形尺寸方面,整体为同轴回转类结构,最大外径由制动盘直径决定,可根据不同制动力矩需求匹配对应直径的制动盘,轴向总长度控制在分体式减速加制动方案的三分之二以内,安装时仅需固定减速单元侧的安装支座即可完成整套机构的定位,制动卡钳采用支架固定在减速单元的壳体端面上,无需额外设计卡钳安装支架,大幅降低下游设备的设计与安装工作量。结构细节上,减速单元壳体采用高强度铸铝材质,在保证结构强度的同时降低整体自重,制动盘采用耐磨铸铁材质,表面做通风散热结构设计,可在连续制动场景下快速导出摩擦产生的热量,避免摩擦片过热出现制动力热衰减,摩擦片采用快拆式安装结构,后期维护更换时无需拆解整套总成,仅需拆下卡钳定位销即可完成摩擦片更换,大幅降低后期维护成本与停机时间。
- 上一篇:乘用车盘式后制动摩擦片结构设计
- 下一篇:带划线打孔结构的汽车盘式制动盘
- 全部评论(0)
- 模板大小: 2.23 MB
- 售价:5金币
- 下载次数: 8
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 制动器
