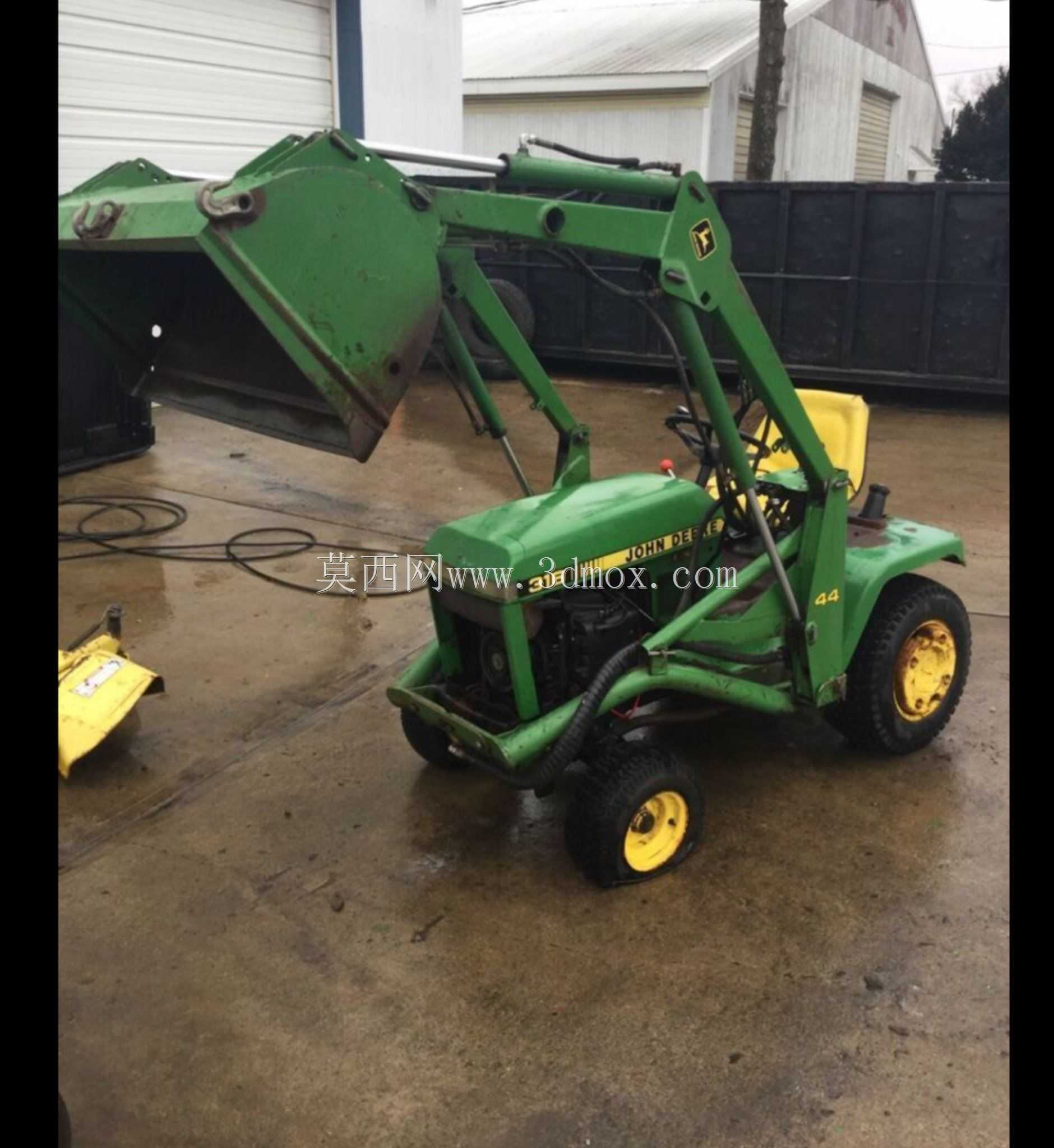

约翰迪尔草坪拖拉机前置装载作业装置

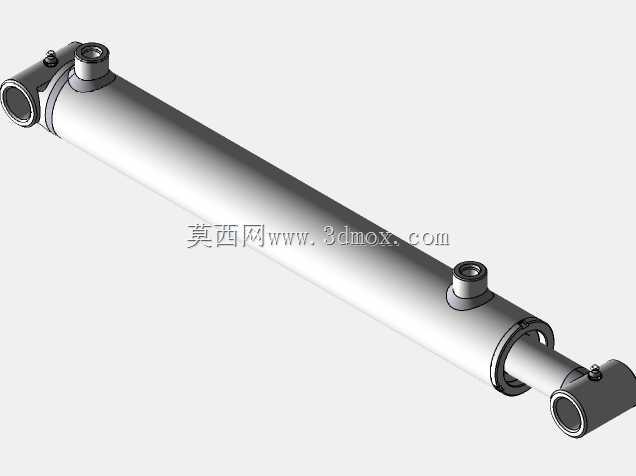

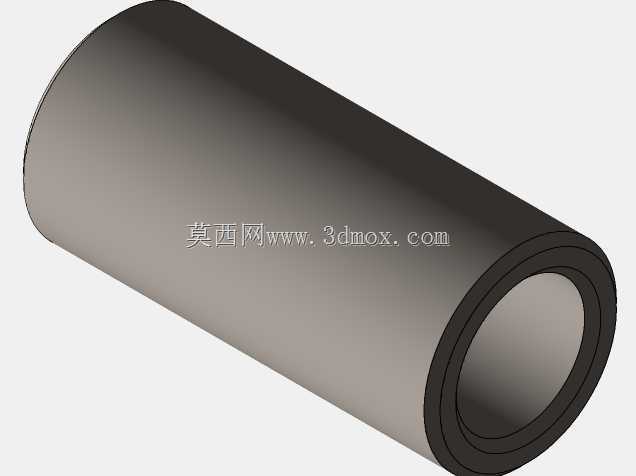

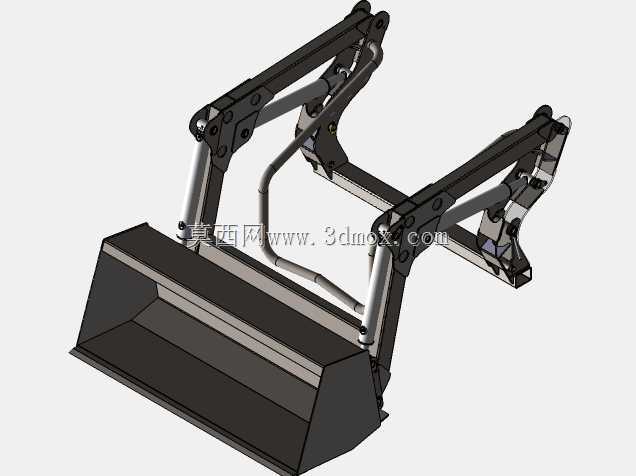

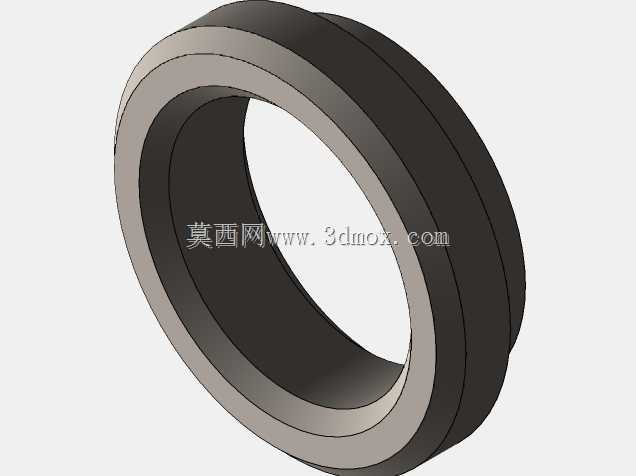

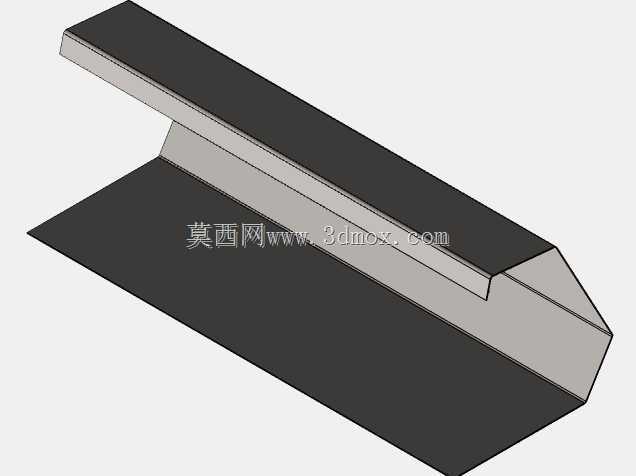

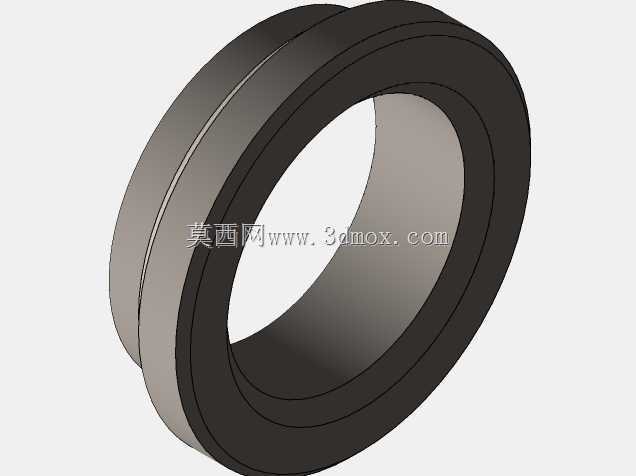

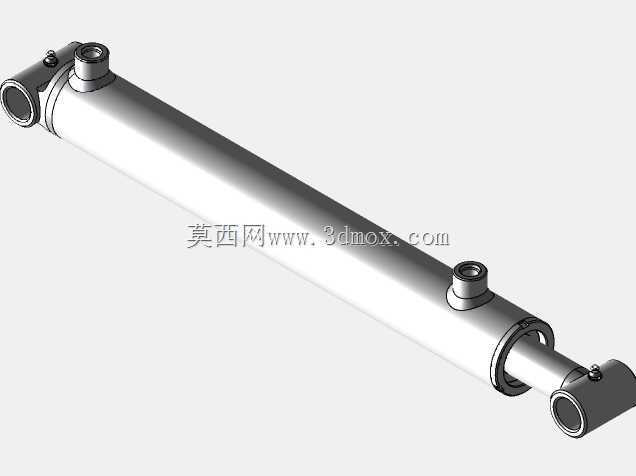

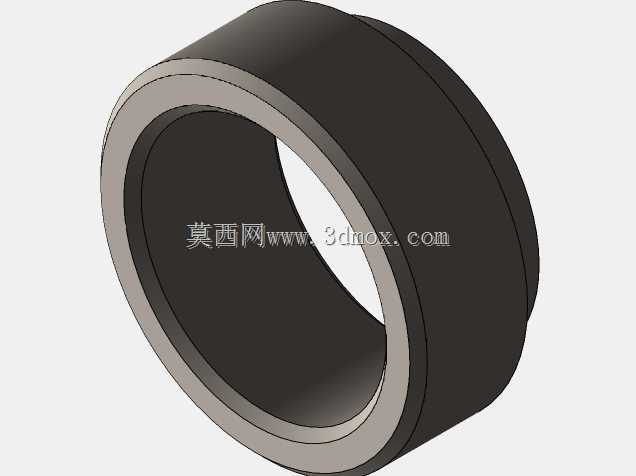

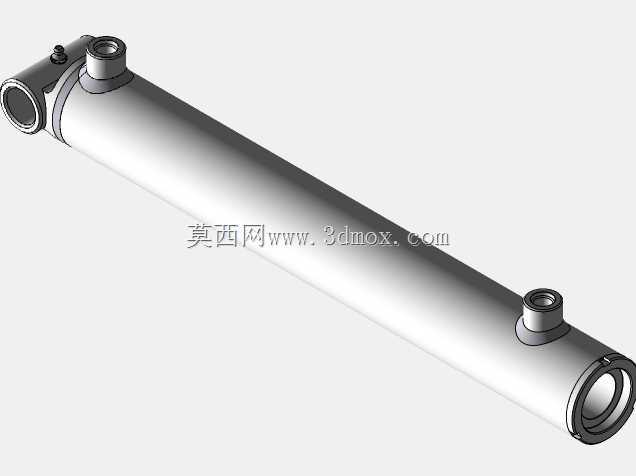

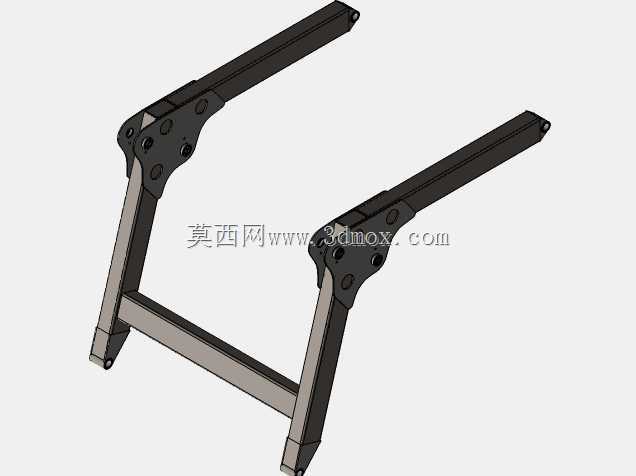

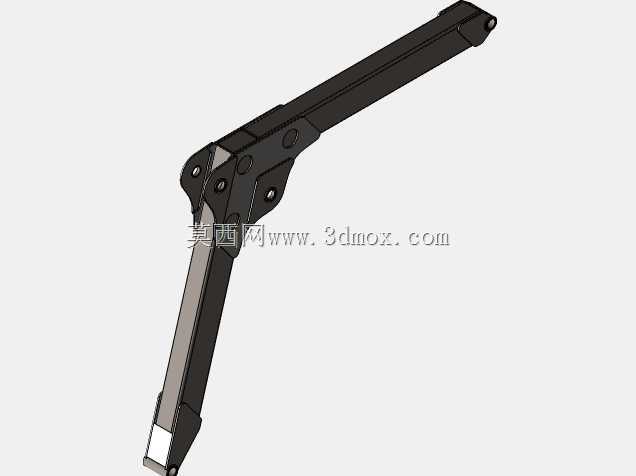

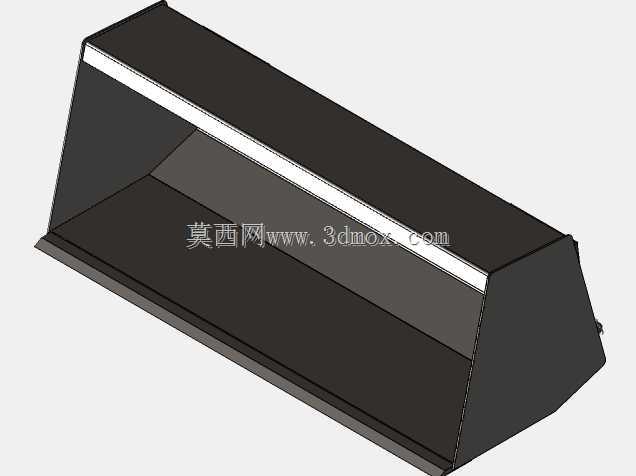

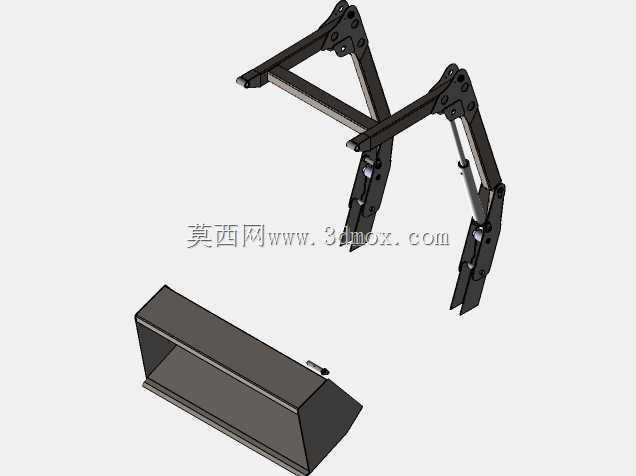

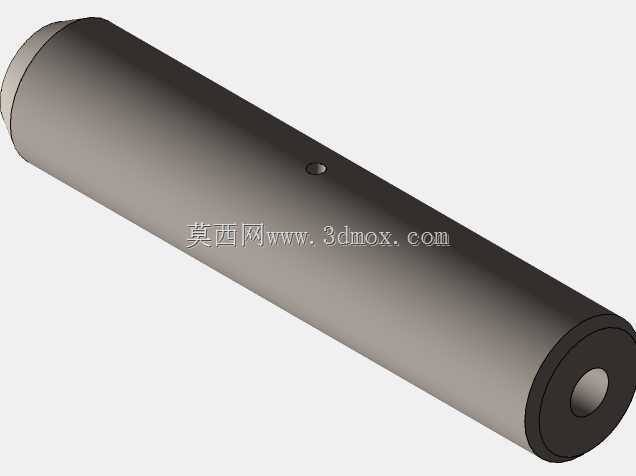

这款前置装载装置是配套小型草坪拖拉机开发的附属作业机具，主要面向庭院养护、小型农庄运维、市政绿化片区作业场景设计，解决了小型草坪作业场景中零散物料转运、场地整理作业缺乏适配小型机具的痛点，无需配置大型装载设备即可完成轻载装卸作业，大幅降低小范围作业的设备投入成本。在实际作业场景中，该装置可完成表层种植土转运、修剪后草屑归集装载、小型绿化苗木短距离移位、砂石散料铺装摊平、场地废弃杂物清理等多种作业，适配社区绿化养护、私家大庭院打理、小型苗圃日常运维、高尔夫球场边角区域整理等多种作业场景，作业灵活度高，可在狭窄的绿化步道、草坪间隙中通行作业，不存在大型装载设备无法进入狭小作业区域的问题。从功能特性来看，该前置装载装置采用平行四边形举升臂结构，作业过程中铲斗可始终保持接近水平的姿态，避免举升过程中物料洒落，举升臂采用铰接式连接结构，配合液压驱动单元实现铲斗的举升、下降、翻转动作，操作逻辑与常规装载设备一致，操作人员经过简单熟悉即可上手操作。装置的铲斗采用耐磨钢板弯折成型，斗唇位置做了加厚处理，可应对轻度的铲掘作业，不会因为接触硬质地面出现斗口变形问题。在设计思路上，该装置充分考虑了与小型草坪拖拉机的适配性，整体安装接口完全匹配草坪拖拉机前部的预留安装位，无需对拖拉机本体进行切割、焊接等破坏性改装，所有连接点均采用螺栓紧固结构，用户可根据作业需求快速拆装，拆除装载装置后拖拉机可快速恢复草坪修剪、拖挂作业的原生功能。设计过程中严格控制了装置的整体自重，避免前部负载过大导致拖拉机前轮附着力不足、转向沉重的问题，同时对举升负载做了合理限定，匹配小型草坪拖拉机的整机配重与动力输出能力，不会出现过载导致的动力不足、整机翘头的安全隐患。从外形尺寸与安装边界来看，该装置安装完成后整机宽度与原草坪拖拉机宽度保持一致，不会额外增加通行宽度，可顺利通过原有草坪通行门、绿化步道；举升最高位置时，铲斗底部离地高度可满足常规农用转运车辆的货厢高度要求，可直接将物料卸载至转运车厢内；最低落地位置时铲斗斗口可完全贴合地面，保证铲取物料时不会残留过多余料；装置前部未超出拖拉机前轮过多，转向时不会出现刮碰周边障碍物的问题，保留了原拖拉机的小半径转向优势。整体结构的受力点均做了加强处理，铰接位置配置了耐磨衬套，长期作业磨损后可单独更换衬套，降低后期维护成本，液压管路沿举升臂内侧排布，避免作业过程中被树枝、物料刮蹭损坏，提升了装置在复杂绿化场景下的作业可靠性。
