乘用车盘式后制动摩擦片结构设计

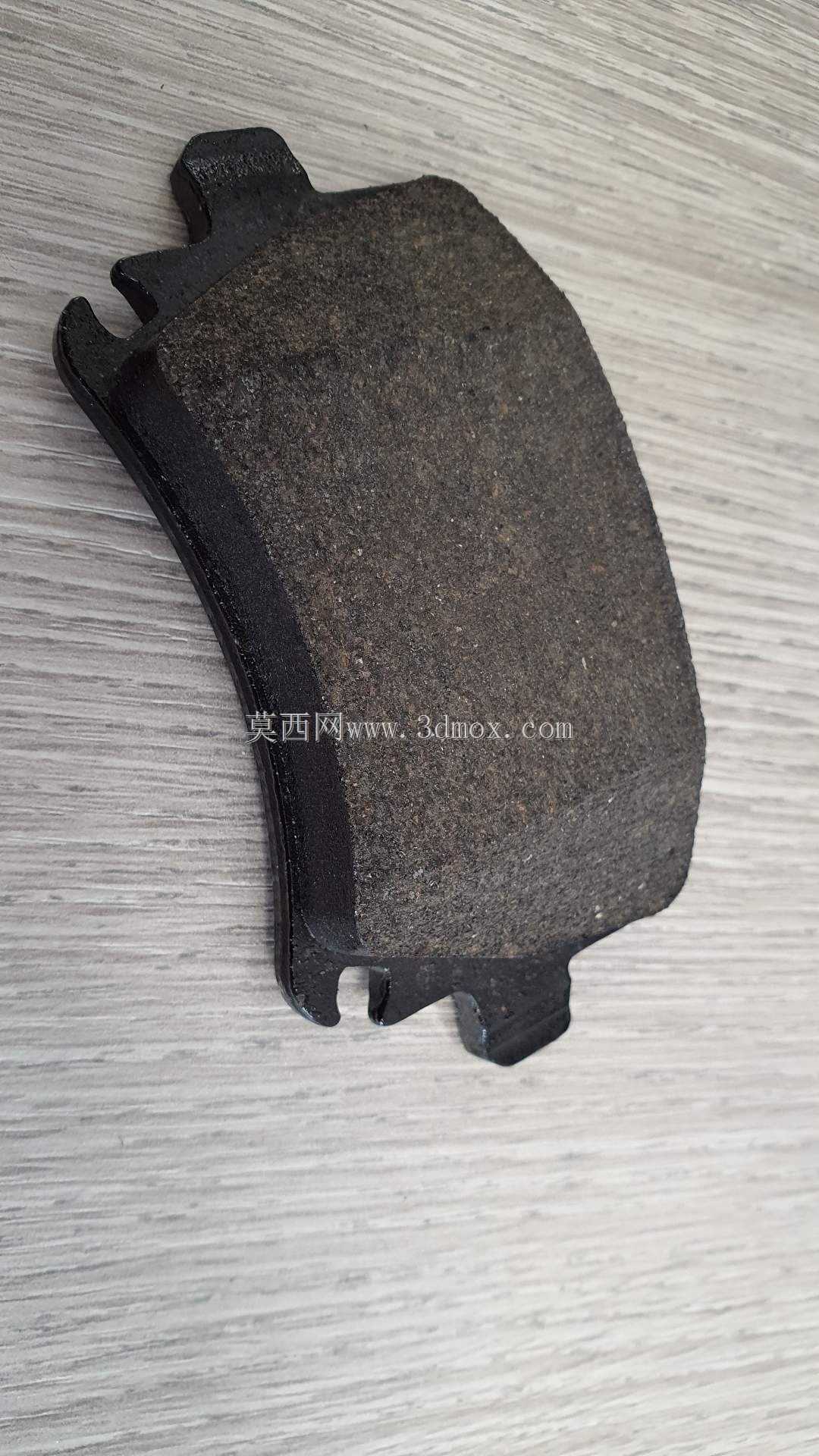

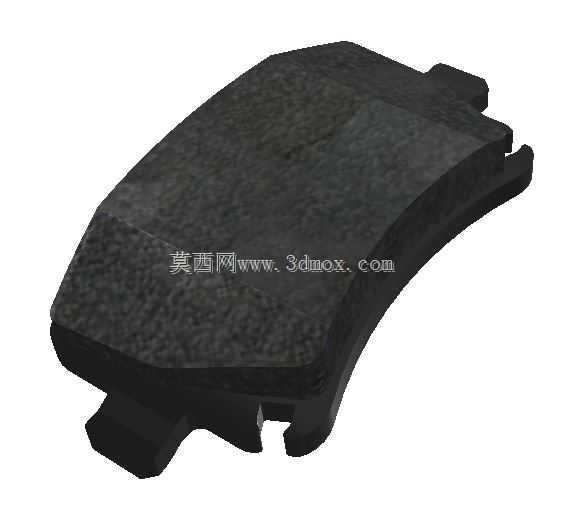

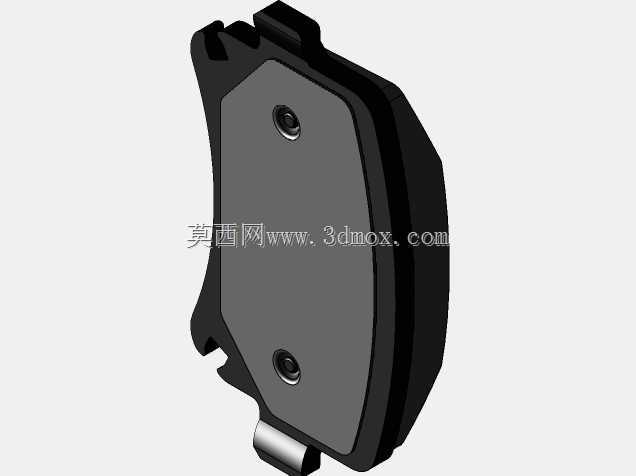

在乘用车的行车制动系统中，后轮盘式制动片是承担车辆减速、驻车辅助制动的核心摩擦部件，日常行驶中，无论是城区道路的频繁跟车减速、国道省道的中速制动，还是高速路段的紧急降速，后制动片都需要配合前轴制动片按照固定制动力分配比例输出摩擦力，避免车辆制动时出现甩尾、抱死的失控风险，在电子驻车系统普及的当下，多数车型的后制动片还需要兼容驻车制动的夹紧力输出，在车辆长时间停放时提供足够的静摩擦力防止溜车。这款后制动片采用分体式结构设计，主体由摩擦材料层、钢背、减震消音片、安装卡扣几个部分组成，摩擦块的外形弧度完全匹配对应车型的制动盘摩擦面曲率，工作时整个摩擦面可以和制动盘实现均匀贴合，避免局部偏磨导致的制动力波动、制动抖动问题。设计过程中，首先根据目标车型的后轴轴荷、制动力分配系数计算出所需的摩擦面积，确定摩擦块的整体轮廓尺寸，再结合制动卡钳的活塞行程、卡钳支架的安装槽位确定钢背的厚度与卡扣的位置尺寸，钢背边缘的定位凸台与卡钳支架的导向槽精准配合，既可以限制制动片在工作中的轴向窜动，又能保证制动片在导向槽内可以顺畅滑动，避免出现拖磨、回位不良的问题。摩擦材料层采用非对称倒角设计，在制动片初次装车磨合阶段，可以快速让摩擦面与制动盘达到完全贴合的状态，缩短磨合期的制动距离衰减周期，同时倒角结构可以破坏制动过程中摩擦面间的空气膜，减少高速制动时的制动噪音。钢背与摩擦材料的结合面采用粗糙化处理加结构嵌合的设计，避免长期高温工作环境下摩擦材料与钢背出现脱层、断裂的失效风险。安装边界上，钢背两侧的卡扣尺寸严格匹配卡钳支架的安装槽宽度，摩擦块的总厚度预留了足够的磨损余量，在摩擦材料磨损到极限位置时，钢背上的报警片会接触制动盘发出尖锐提示音，提醒使用者及时更换部件。整个部件的外形轮廓避开了卡钳壳体、防尘套、轮毂轴承等周边部件的运动包络，在全行程制动、最大转向角度的工况下都不会出现运动干涉，适配对应车型的后轮制动卡钳安装需求，能够稳定输出符合设计要求的制动力矩。
