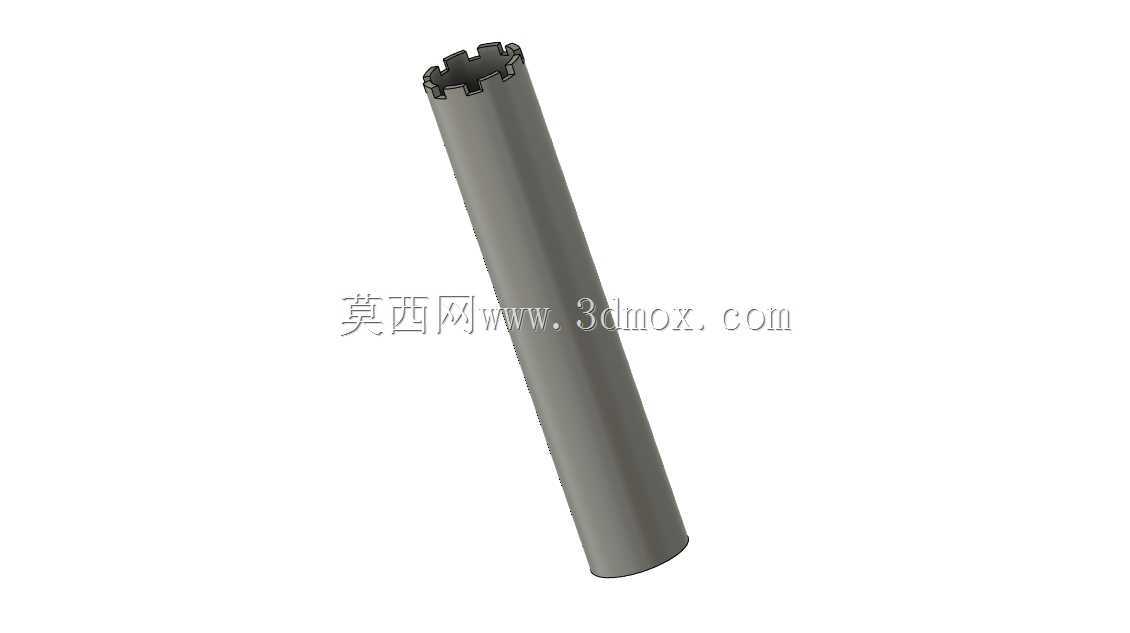

带端部卡齿的圆柱套筒式锁紧构件

该圆柱套筒式锁紧构件是机械连接场景中实现轴向锁紧、周向防转的核心五金配件，广泛应用于工装夹具定位、管路快接锁紧、小型设备杆件固定、机电产品组件装配等场景，可在需要频繁拆装、要求连接可靠无松动的工况下稳定发挥作用，替代传统螺纹锁紧在狭小空间内操作不便、易受振动松脱的短板。构件整体采用等径圆柱套筒结构，主体为薄壁长筒形态，内壁为光滑圆柱面，可与对应直径的光轴杆件形成间隙配合，装配时可直接套入目标杆件，无需额外加工螺纹配合面，大幅降低配套零件的加工成本与装配难度。套筒一端设计有均匀分布的多道卡齿结构，齿形为内凹缺口式，可与配套连接件上的凸齿形成咬合配合，当套筒套入杆件到达指定安装位置后，端部卡齿与对接件的齿形结构嵌合，即可同时限制套筒与对接件之间的周向转动与轴向窜动，实现可靠的锁紧定位，无需额外设置销钉、键块等辅助连接件，有效精简连接结构的零件数量。设计过程中充分考虑了安装边界的适配性，套筒外径与配套安装孔的孔径采用基孔制配合公差，可直接嵌入对应规格的安装孔位中，外壁无多余凸起结构，不会与周边安装结构产生干涉；套筒长度根据常规锁紧行程设计，既保证套入杆件后有足够的接触面积避免应力集中，又不会过长占用多余的安装空间，适配多数紧凑型设备的内部装配空间需求。构件的卡齿齿形经过受力优化，齿根位置设置圆弧过渡，避免锁紧受力时出现应力集中导致齿部断裂，齿面角度设计兼顾咬合强度与拆装便利性，拆卸时仅需施加轴向力即可让卡齿脱离对接件，无需旋转操作，适合在操作空间受限的装配场景下使用。套筒主体壁厚经过强度校核，在满足锁紧受力要求的前提下尽可能降低壁厚，减轻构件自身重量，同时保证套筒套入杆件后不会因受力出现径向变形，长期使用下仍能保持稳定的配合精度，避免因磨损导致锁紧失效。
