双耳环铰接式液压油缸结构设计

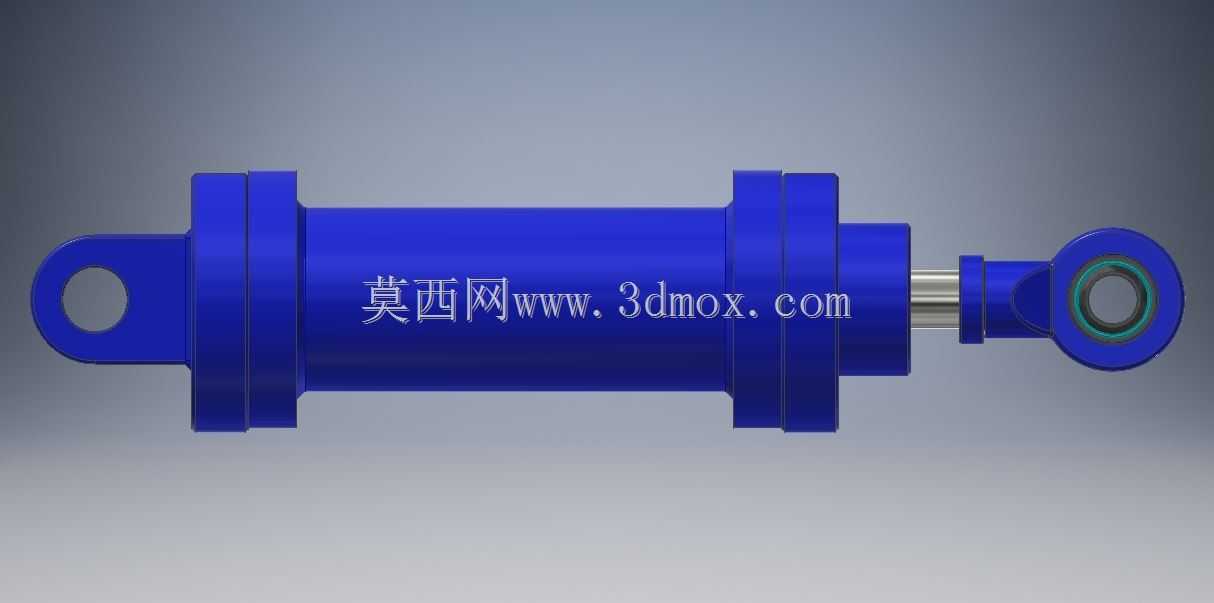

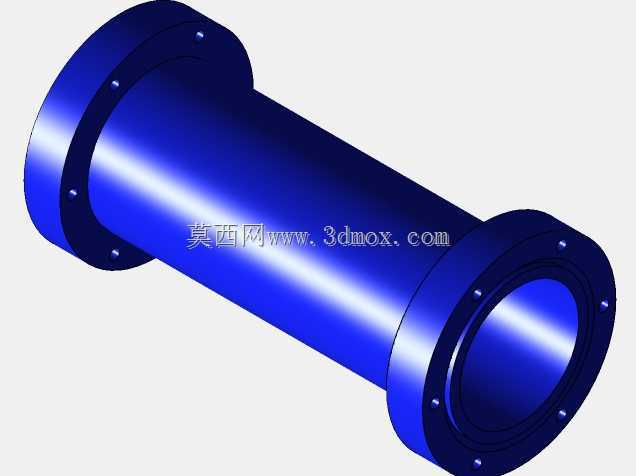

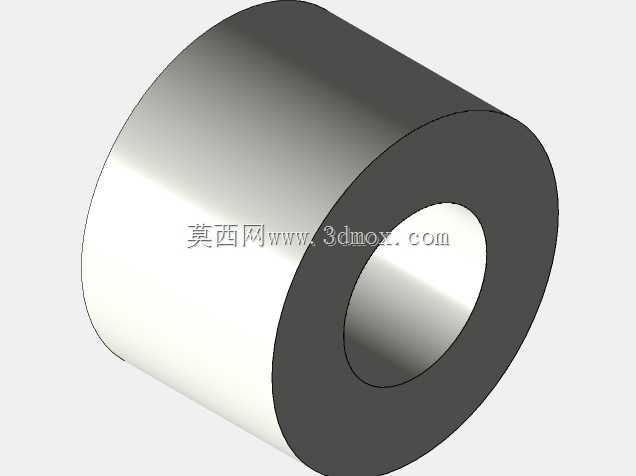

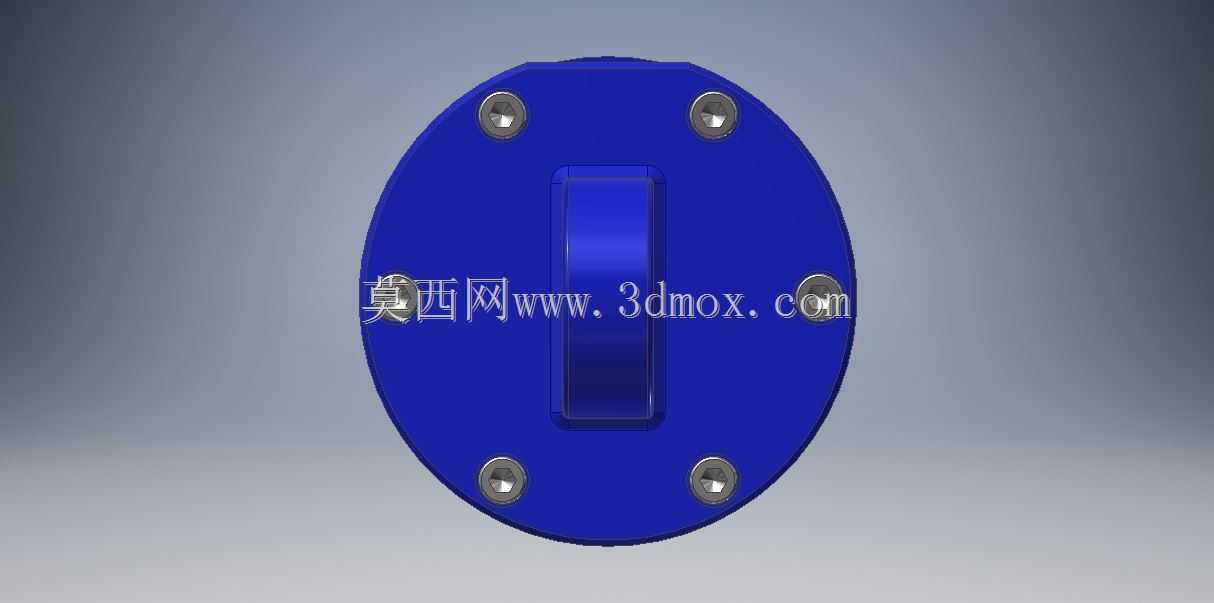

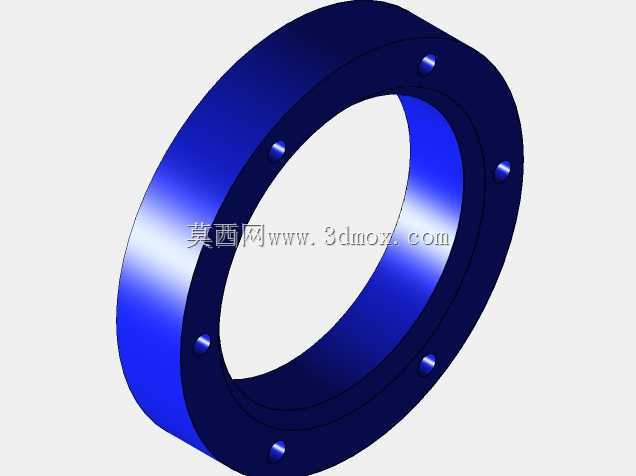

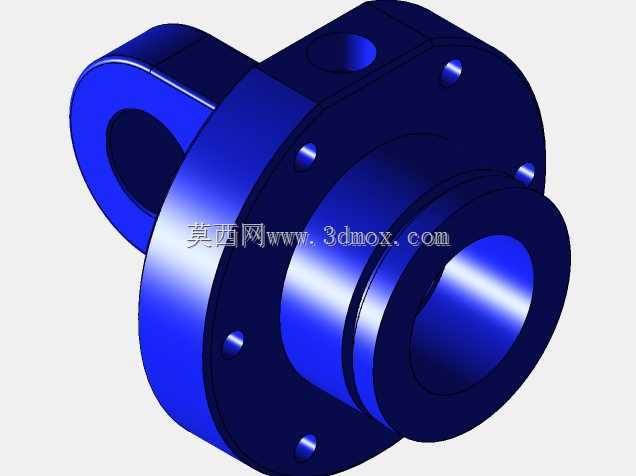

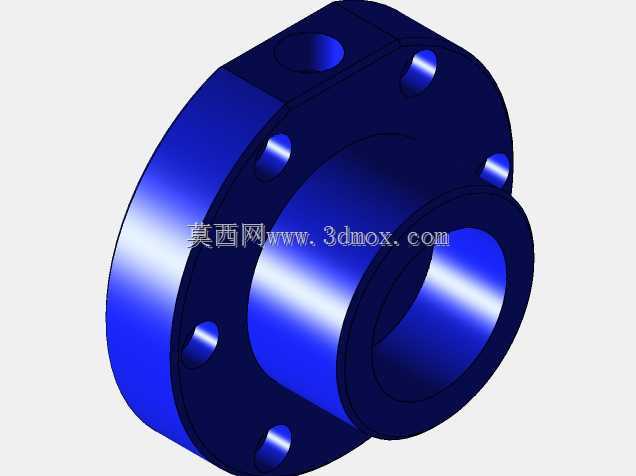

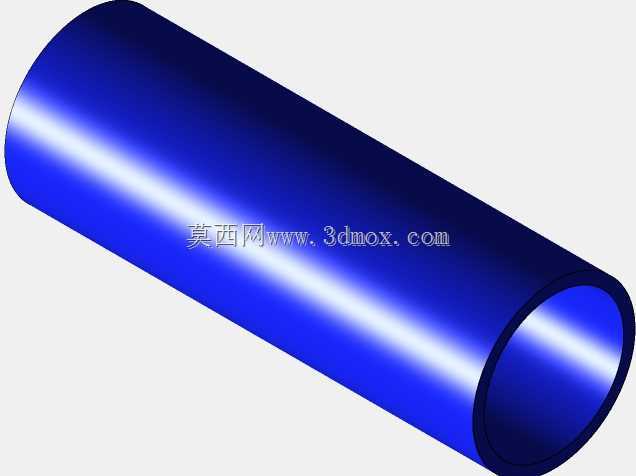

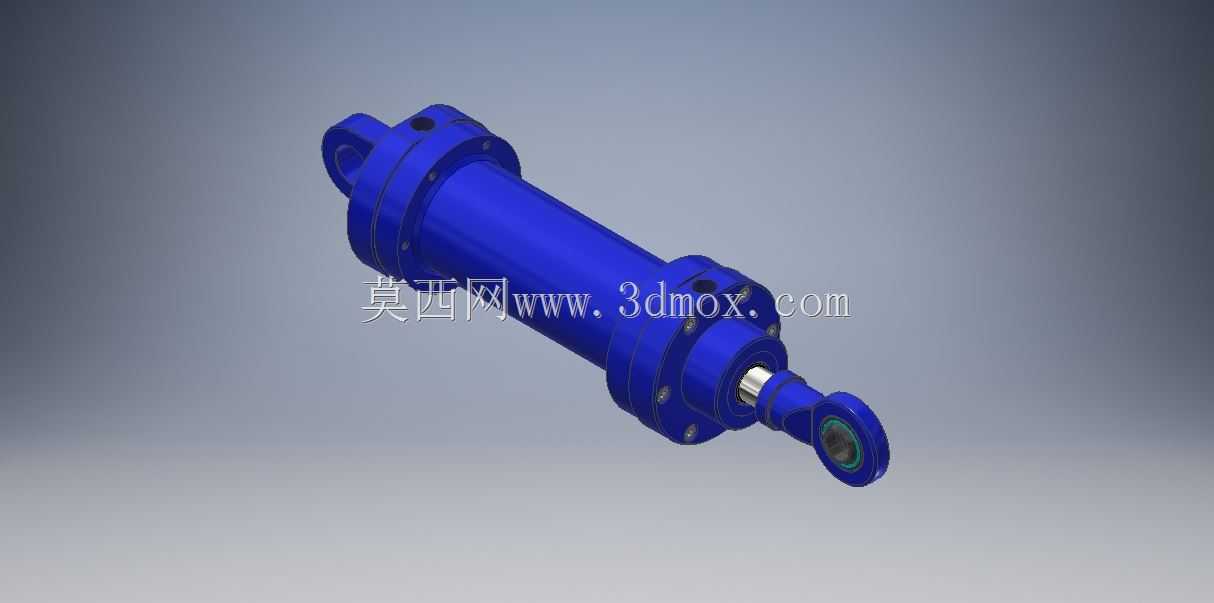

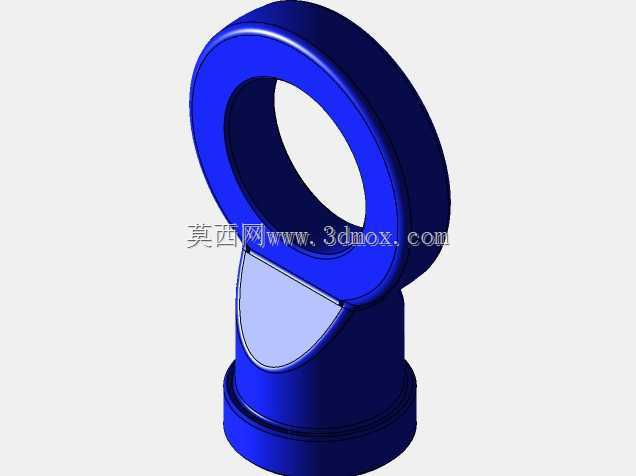

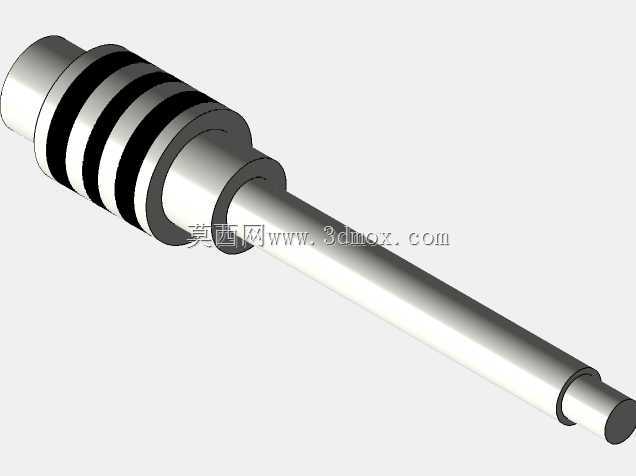

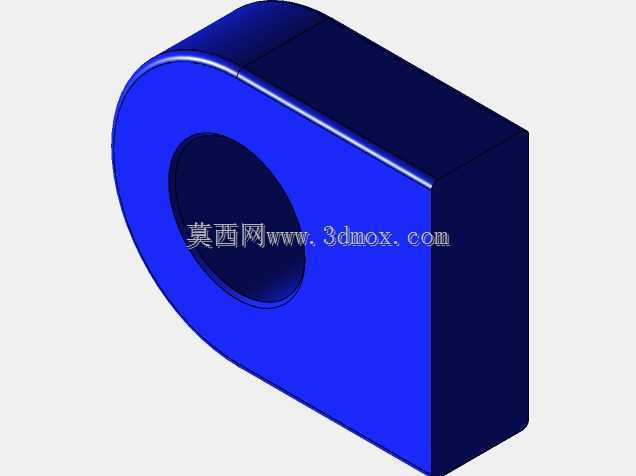

这款双耳环铰接式液压油缸是液压传动系统中的核心直线执行元件，广泛应用于工程机械举升作业、环卫车辆厢体启闭、机床工装夹紧动作、农业机械机具调节、矿山设备支撑锁紧等需要直线往复推拉力输出的作业场景，能够将液压系统的压力能稳定转化为机械动能，带动负载完成指定的直线位移动作。在实际工况中，该类油缸可适配中高压液压系统工况，既可以作为主动执行部件完成推料、举升、转向、夹紧的动作输出，也可以作为被动支撑部件完成设备姿态保持、负载缓冲、位置锁定的功能，适配多类需要直线动力输出的工业作业场景。产品整体采用缸筒与端盖法兰螺栓连接的结构设计，两端配置带自润滑衬套的铰接耳环，安装端可通过销轴与设备机架铰接，活塞杆端可通过销轴与作业负载铰接，这种双铰接的安装形式能够补偿安装过程中存在的小角度同轴度偏差，避免油缸在伸缩过程中出现侧向偏载，大幅降低活塞杆密封件的偏磨风险，有效延长密封组件的使用寿命。缸体外部设计有多处进出油口接口位，可根据实际安装管路的走向选择不同方位的油口进行管路连接，适配不同设备的布管空间需求，避免管路弯折造成的通流阻力上升。设计过程中充分考量了油缸的受力分布特性，缸筒壁厚经过额定工作压力下的强度校核，能够承受额定压力下的环向拉应力与轴向载荷，端盖连接螺栓的规格与数量经过剪切与拉伸强度验算，保证在冲击载荷下连接结构不会出现失效。活塞杆表面做了硬化处理与耐磨镀层，能够在多粉尘、多杂质的户外作业环境下降低表面磨损速率，配合多级密封组合结构，既可以防止内部液压油出现外泄漏，也可以阻挡外部的粉尘、水分进入油缸内部造成液压油污染与元件划伤。从安装边界来看，该油缸的整体轴向尺寸适配多数中小型设备的安装空间，两端耳环的铰接孔位尺寸符合通用液压辅件的安装配套标准，无需额外加工转接件即可完成与常规销轴的配套安装，缸体外径尺寸预留了足够的安装间隙，在设备上布置时不会与周边的结构件、管路产生运动干涉。油缸伸缩行程覆盖常规中小负载的作业行程需求，在额定行程范围内运行时无卡滞、爬行问题，低速运行时的平稳性能够满足精加工工装、精密作业设备的动作精度要求，高速伸缩时的缓冲结构能够降低行程末端的机械冲击，避免撞击造成的部件损坏与作业噪音。
