Galil臂式手柄固定挂载托架结构设计

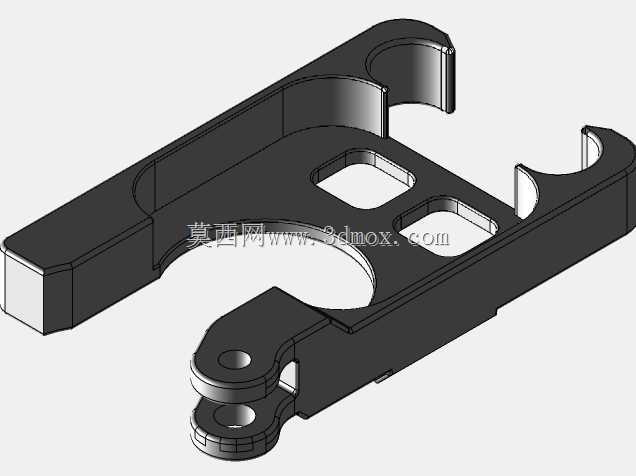

该款臂式手柄固定挂载托架，主要应用于轻量作业装备的随身挂载、操作手柄的快速收纳场景，常见于户外作业工具配套、小型工业操作终端挂载、便携设备随身固定等领域，能够解决作业过程中手柄类部件随意放置易遗失、操作时取放不便、移动作业时部件晃动干扰操作的实际痛点，为作业人员提供便捷的手柄收纳与快速取用支撑。从实际用途来看，该托架既可以作为操作手柄的闲置固定座，将手柄稳定挂载在臂带或装备挂点上，解放作业人员双手完成其他操作，也可以在手柄使用时提供稳定的限位支撑，避免手柄从挂载位置意外滑脱，部分结构还可兼容简易开瓶功能，拓展户外作业场景下的实用属性。在功能特性设计上，托架采用一体化C型开口卡合结构，一端设置双铰接耳位，可通过销轴与臂带基座或挂载底座实现转动连接，让托架能够随手臂活动角度自适应调整，避免卡滞；主体设置两处不同规格的弧形卡口，可适配不同直径的手柄杆体卡入固定，卡口边缘做圆弧过渡处理，既保证卡合的抱紧力，又不会刮伤手柄表面涂层；主体平面开设两处方形减重镂空，在保证结构刚性的前提下降低整体自重，减少长时间挂载带来的负重感，同时镂空结构也可作为穿绳点位，额外加装防丢挂绳提升挂载安全性。设计思路上，整体采用等壁厚钣金折弯加局部加强的结构逻辑，铰接耳位做双层叠边加厚处理，应对频繁转动带来的磨损，卡合位置做内收微弹边设计，依靠材料自身弹性实现手柄的卡入锁定与按压解锁，无需额外加装锁扣零件，减少故障点；安装边界方面，铰接端的双孔同轴度控制在0.1mm以内，适配标准10-24规格的连接螺栓，安装后转动阻尼适中，不会随手臂晃动自由偏转；卡口的内径尺寸匹配主流便携操作手柄的杆径，卡入深度达到杆径的三分之二，保证晃动工况下不会脱出；整体外轮廓做全圆角钝化处理，没有尖锐棱角，避免挂载时刮蹭衣物或划伤作业人员皮肤，托架整体厚度适配常规臂带挂载的间隙要求，安装后不会突出过多造成磕碰。
