阿科普拉门托长凳旋转连接轴结构设计

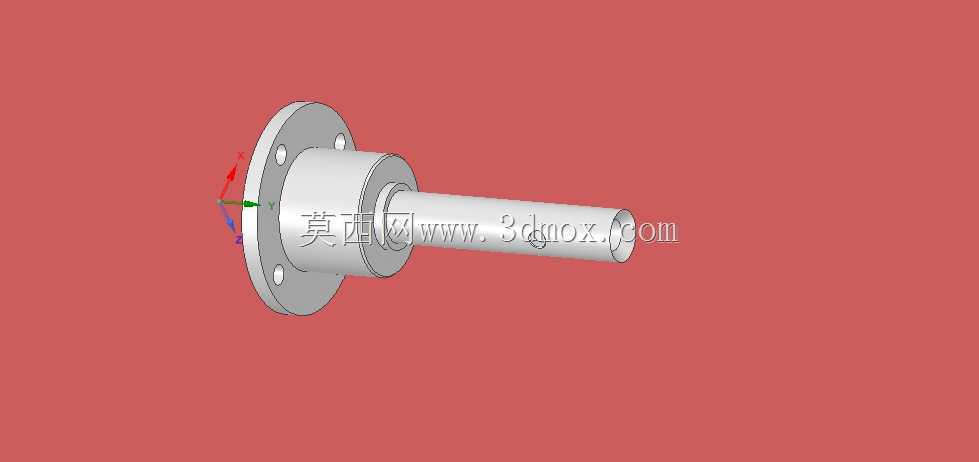

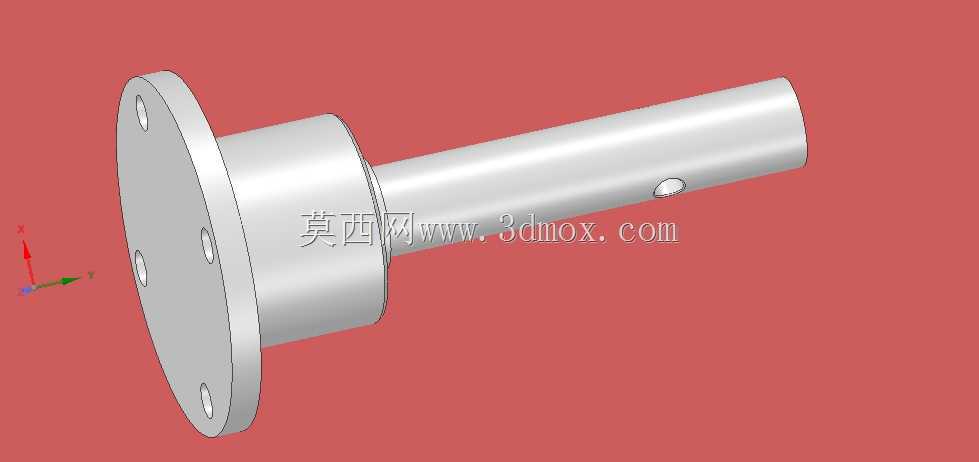

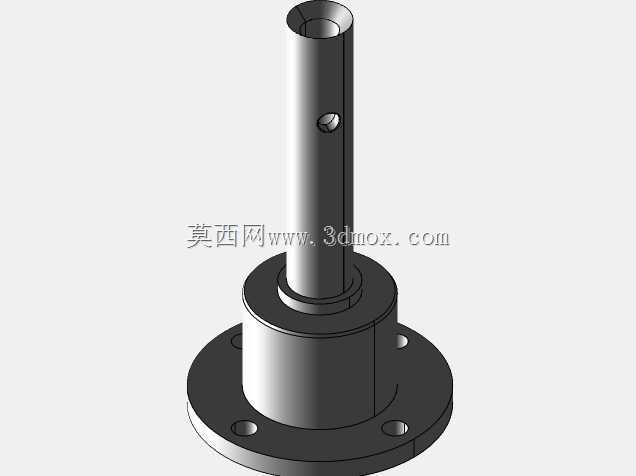

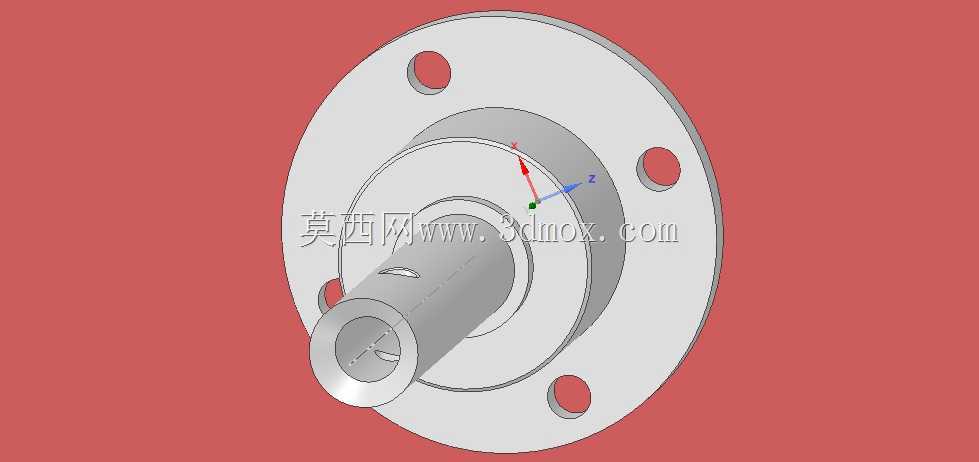

该构件为户外公共休憩设施配套的回转连接核心部件，主要应用于公园、商圈步行区、景区休闲区的可旋转长凳结构中，承担凳体与固定基座之间的连接承载与旋转导向功能，解决长凳在不同使用场景下的朝向调整需求，让使用者可根据日照方向、景观朝向灵活调整落座方位，提升公共休憩设施的使用体验。从功能特性来看，该构件采用一体化轴身与法兰盘结合的结构设计，一端的圆形法兰盘开设四个均匀分布的安装通孔，可通过紧固件与地面预埋基座或者凳体固定支架实现刚性连接，法兰盘与轴身衔接位置做了圆弧过渡处理，有效降低应力集中风险，提升长期交变载荷下的结构强度；长直轴身作为旋转导向的核心承载段，表面做光滑精加工处理，可与配套的轴套类部件形成间隙配合，保证旋转过程的顺畅无卡滞，轴身靠近末端位置开设的径向通孔，用于安装限位销钉，可限制旋转副的轴向窜动，同时可根据需求设置旋转角度限位，避免凳体过度旋转带来的安全隐患。设计过程中优先考虑户外使用的耐候性与承载稳定性，整体采用等强度设计思路，法兰盘厚度、轴身直径均按照公共设施1.5倍安全冗余的承载标准核算，可承受多人体重叠加的静载荷与旋转过程中的动载荷，轴身长度充分匹配凳体连接支架的安装深度，保证配合段有足够的接触面积分散载荷，避免长期使用出现轴身变形或者连接松动问题。安装边界方面，法兰盘的安装孔位采用标准中心距设计，可适配多数常规户外休憩设施的预制基座尺寸，轴身直径公差按照间隙配合的精度等级设计，无需二次加工即可直接与配套的衬套部件完成装配，轴端的径向销孔位置经过精准核算，既保证限位可靠性，又不会削弱轴身末端的结构强度，整体结构无多余冗余设计，在满足功能需求的前提下尽可能压缩构件自重，降低生产制造成本与现场安装的作业难度，适配户外公共设施批量安装的施工需求。
