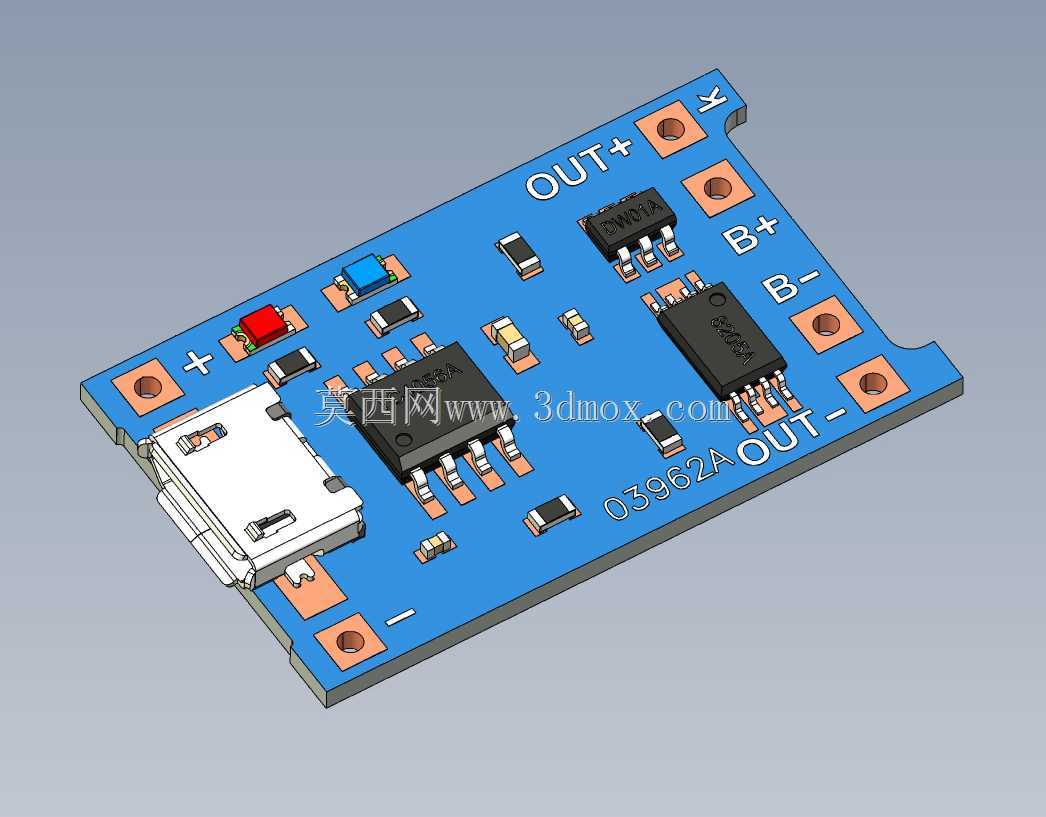

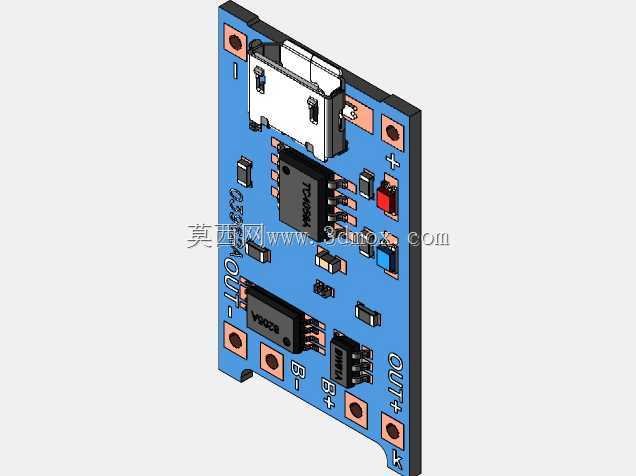

TC4056A微型USB锂电池充电模块设计

这款充电模块主要面向小型便携电子设备的内置锂电池充电场景，常见应用在手持数码配件、小型智能硬件、DIY电子制作、便携检测仪器这类需要单节锂电池供电的产品中，作为核心的充电管理单元承担电能转换与充电管控的作用，能够为容量适配的单节锂离子电池提供稳定可靠的线性充电方案，替代传统分立元件搭建的充电电路，大幅简化终端产品的电源部分设计难度。模块核心采用成熟的线性充电管理芯片搭配电池保护芯片，实现完整的单节锂电池充电全流程管控，包含预充、恒流、恒压三个充电阶段，能够自动识别电池接入状态，在电池电压过低时先以小电流预充激活电池，待电压回升至阈值后转入大电流恒流充电，当电池电压接近满电电压时自动切换为恒压模式逐步降低充电电流，充电完成后自动截止输出，同时集成了电池过充、过放、过流、短路的多重保护机制，搭配双N通道MOSFET实现保护回路的低导通压降，减少充放电过程中的电能损耗，避免异常状态下电池或终端设备损坏。模块的输入接口采用通用的Micro USB座，兼容常规5V USB供电输出，无需专用电源适配器即可通过常见的手机充电器、电脑USB端口、移动电源等设备取电，输出端直接引出电池正负极与负载输出焊盘，可直接焊接锂电池引线与后级负载电路，无需额外外接复杂的外围元件。设计过程中完全依据实际选用的元件实物尺寸与芯片官方数据手册的推荐布局进行PCB排布，将功率元件与信号元件分区布置，输入滤波电容紧贴芯片电源引脚布置以降低纹波干扰，充电指示LED布置在板边便于观察充电状态，功率走线做加宽处理满足1A充电电流的载流需求，避免大电流下走线发热压降过大。PCB板采用异形切边设计，四个角预留固定安装孔，安装孔位置避开板上元件高度区域，整体板型尺寸紧凑，板厚适配常规SMT贴片工艺的生产要求，安装时可通过螺丝直接固定在设备壳体的预留柱位上，也可通过双面胶直接粘贴固定在设备内部的空余空间，安装边界预留足够的安全爬电距离，不会与周边金属结构件发生短路风险，板上所有元件的最高高度控制在较低范围，能够适配内部空间局促的超薄便携设备的装配需求，焊盘尺寸按照常规手工焊接与回流焊工艺要求设计，既适合批量贴片生产也适合个人DIY手工焊接组装。
