钟形滚柱支撑导向承载支架结构

这款钟形滚柱支架主要应用于轻工输送、小型物料导向传输、自动化生产线侧边定位等场景，作为滚动承载部件的支撑基体，承担滚柱组件的定位、载荷传递与安装固定功能，可适配低速轻载的直线滚动导向工况，常见于包装生产线侧边导向、小型物料分拣线的侧边承托、工位器具的滚动导向部位，能够将滑动摩擦转化为滚动摩擦，降低物料输送过程中的阻力，减少接触面的磨损，提升输送过程的顺畅度。

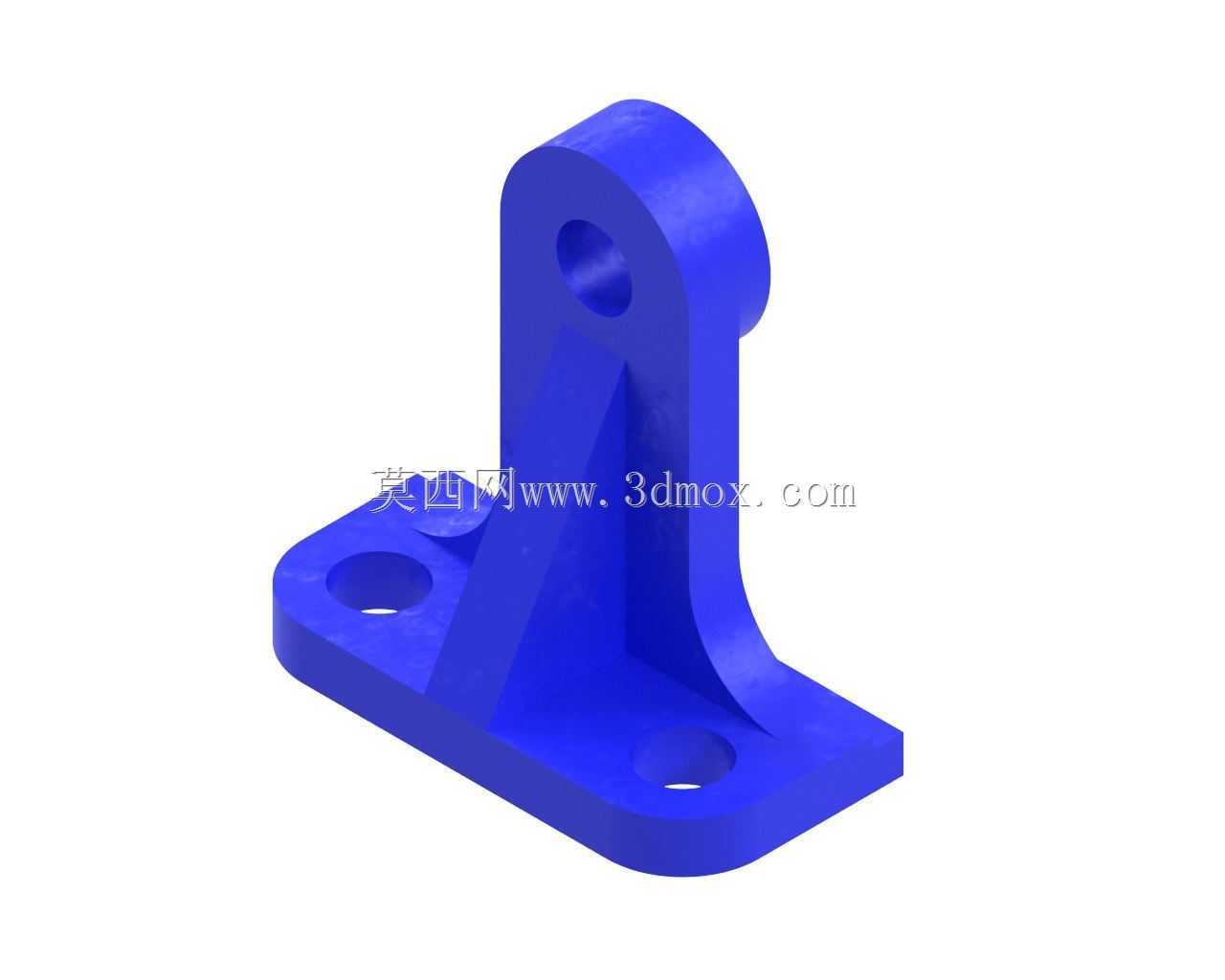

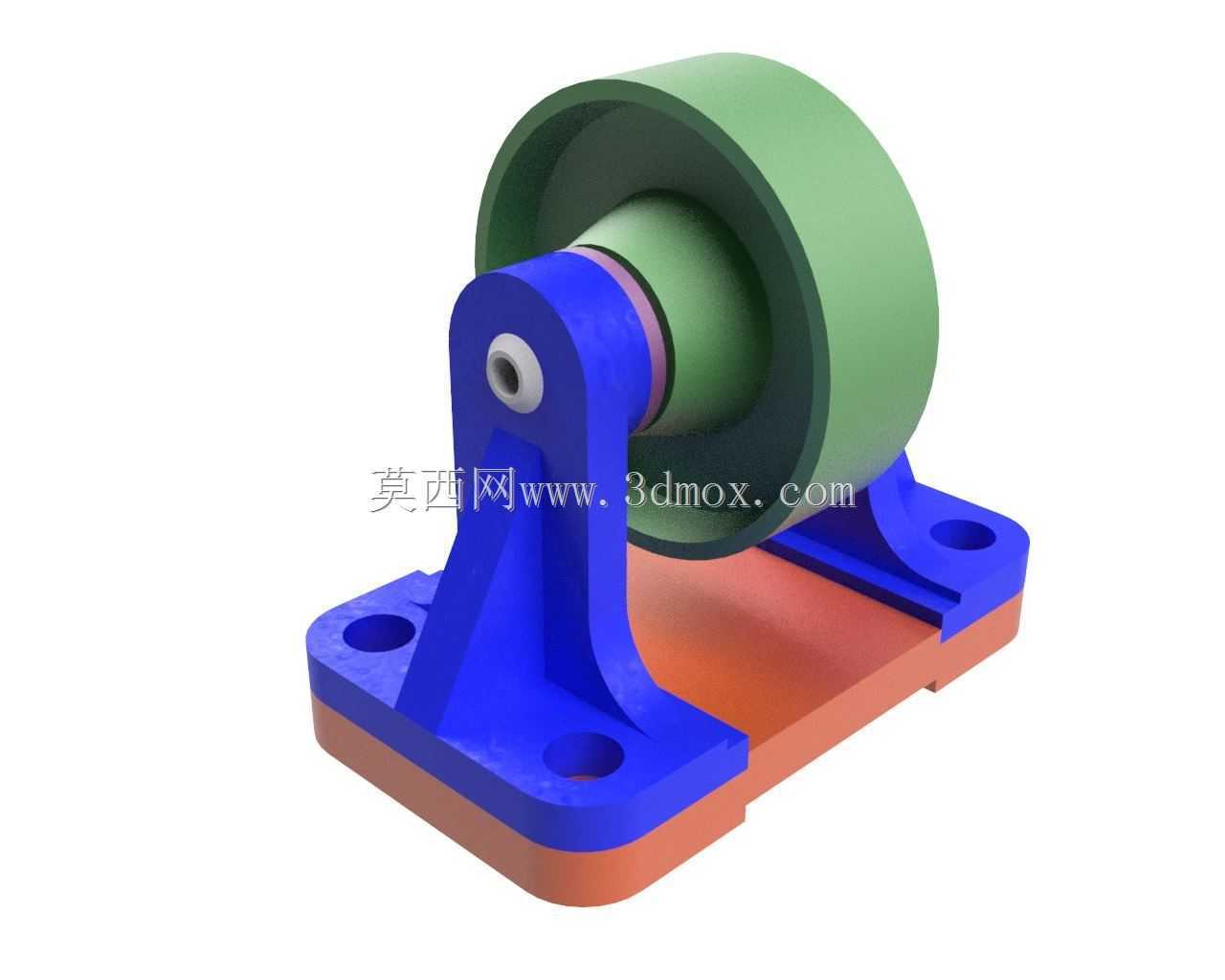

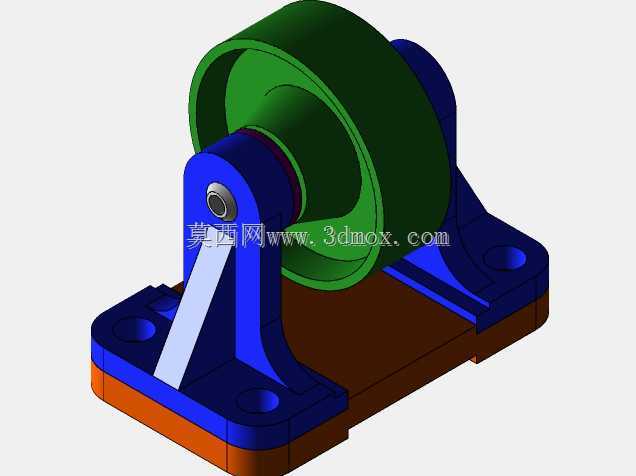

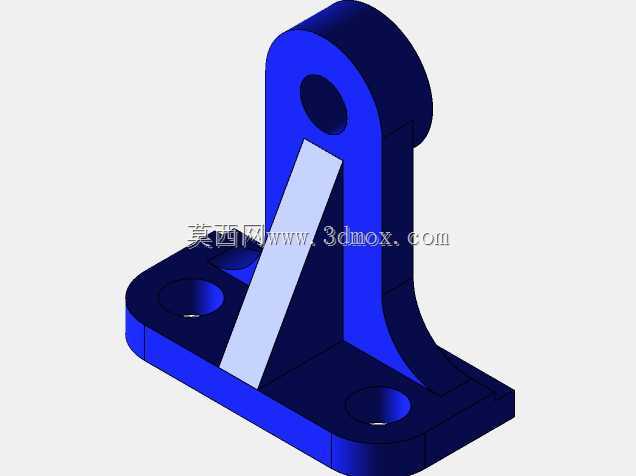

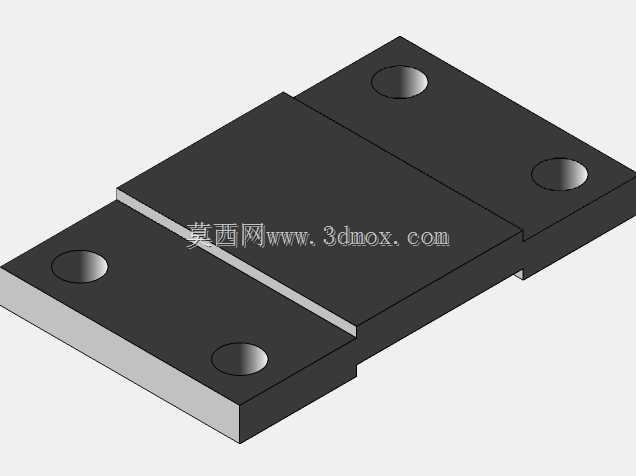

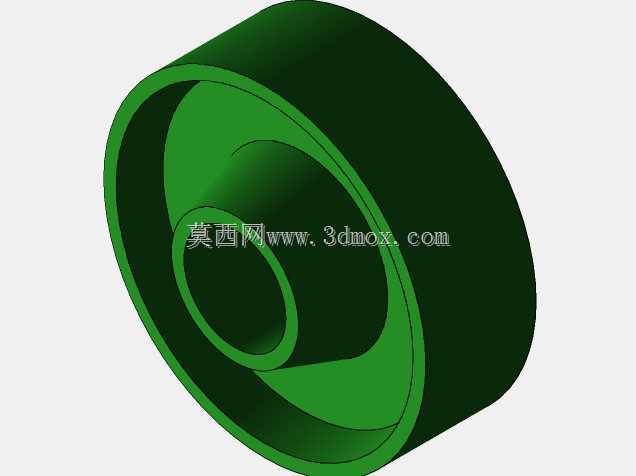

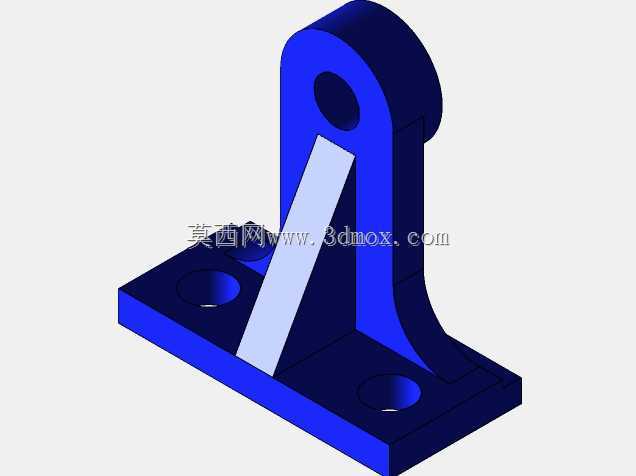

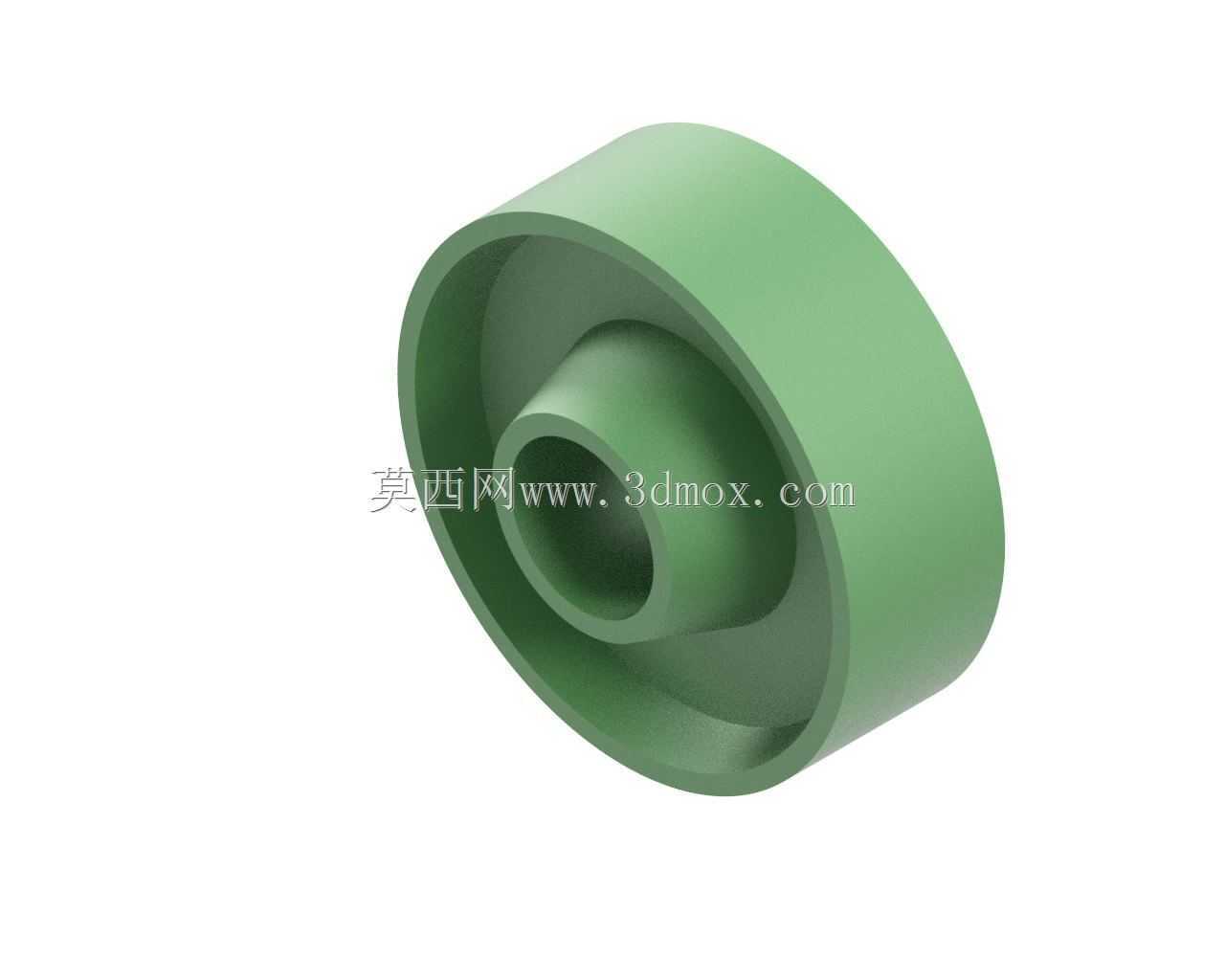

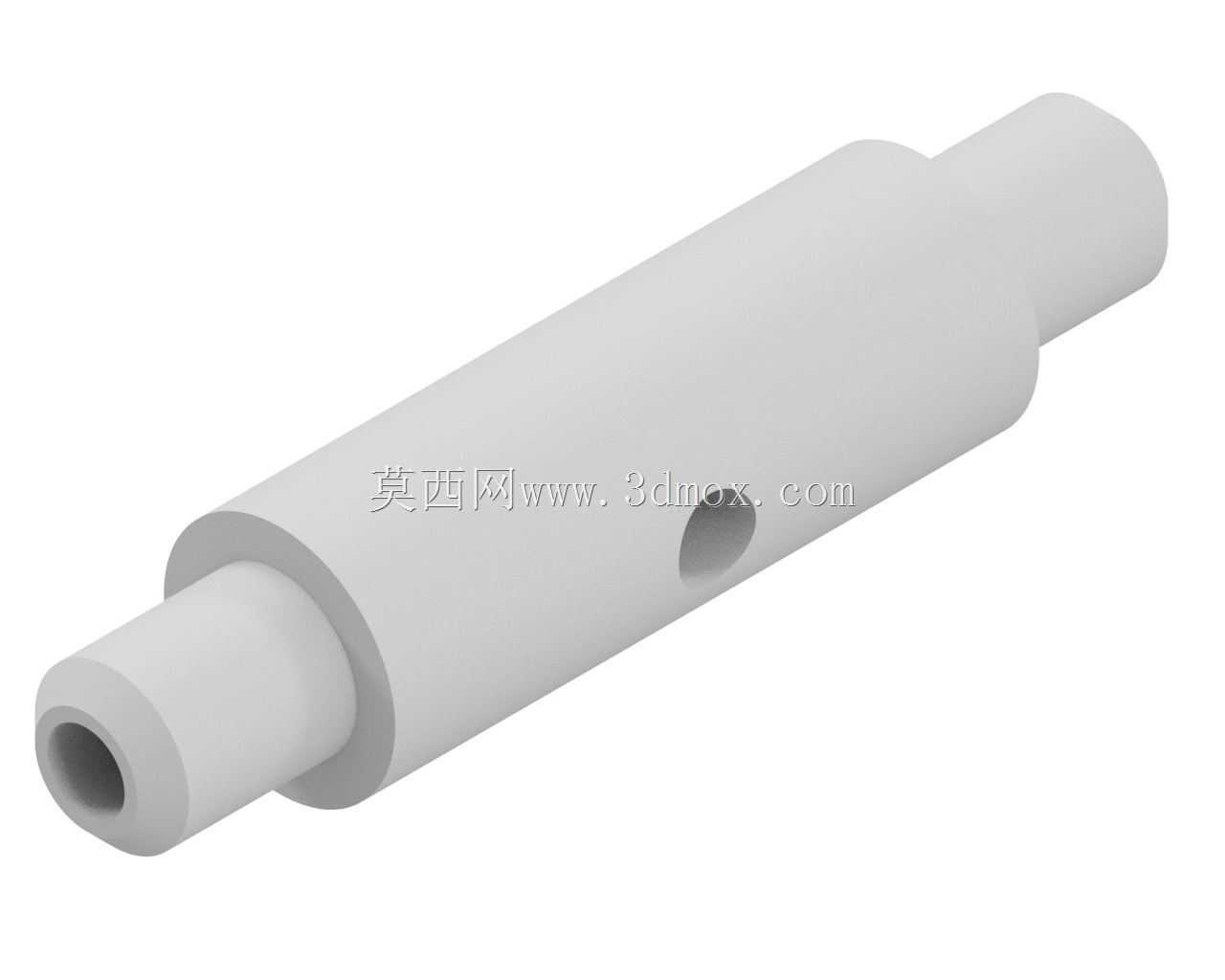

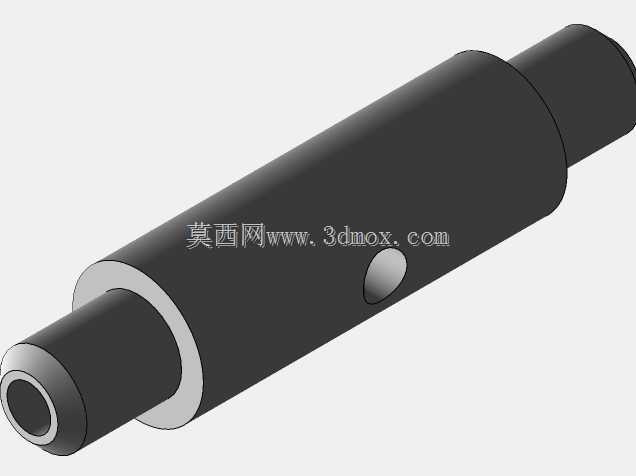

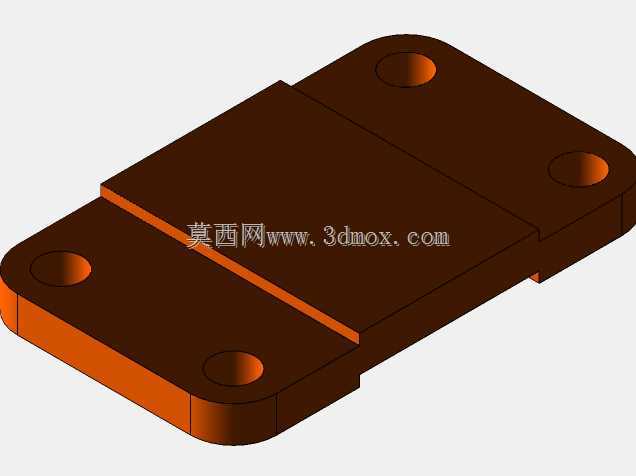

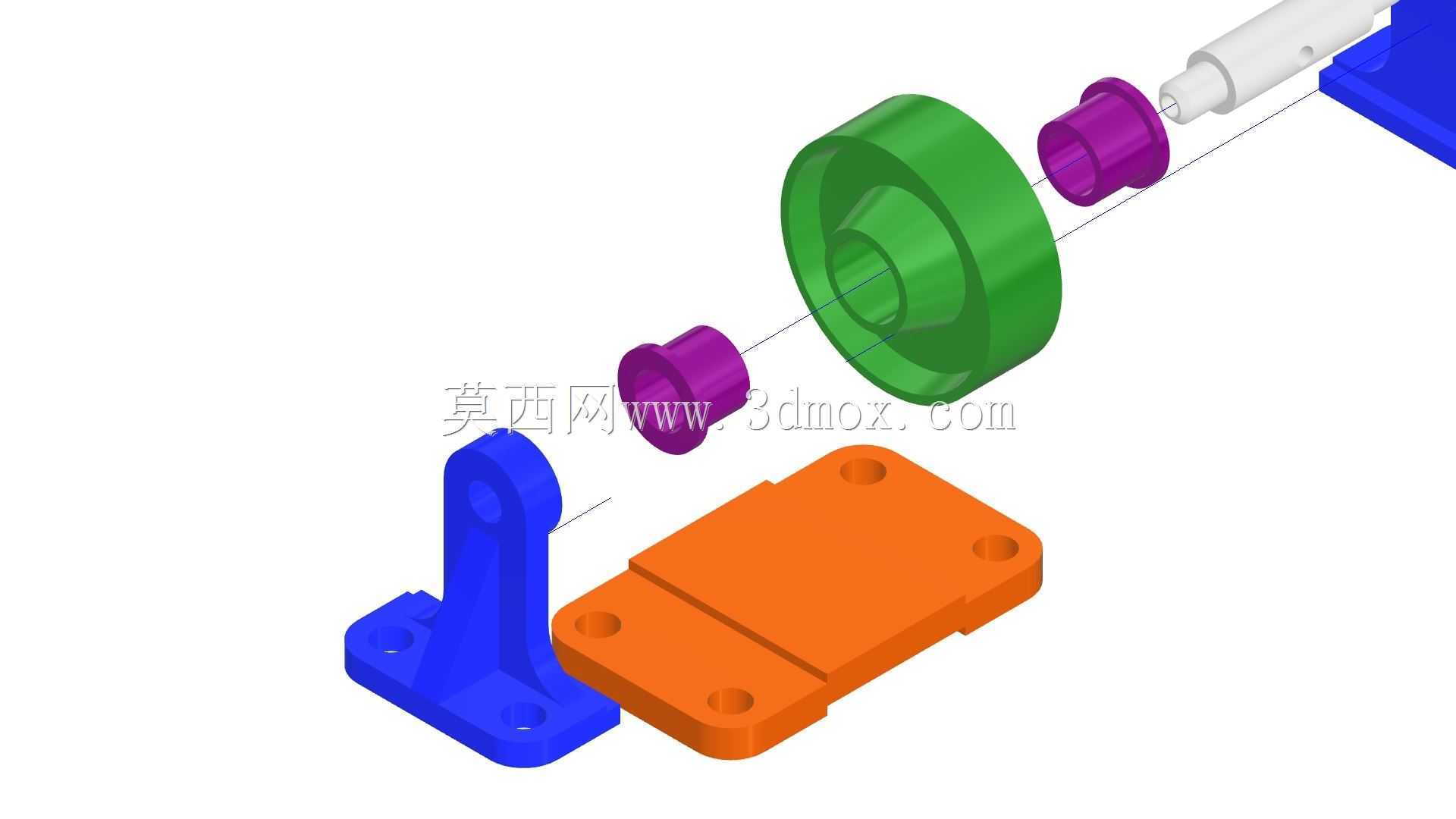

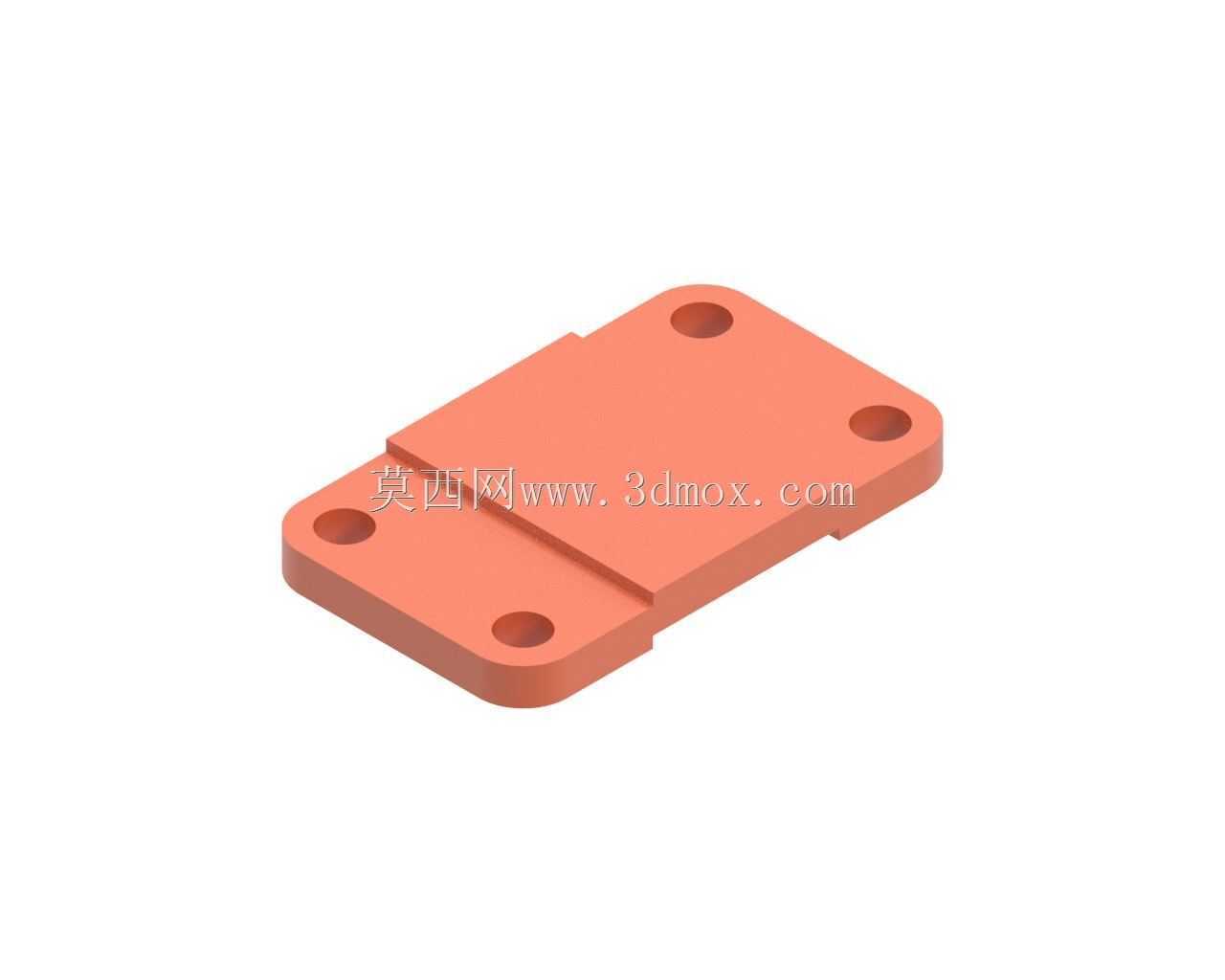

从功能特性来看，该支架采用分体式组合结构，底部为带安装孔的板式基座，上方为一体式立板支撑臂，立板顶端设置同轴的轴孔用于穿装滚柱转轴，可稳定承托外侧的钟形滚柱组件，滚柱转动过程中支架可承受径向的承载压力，同时基座的沉头安装孔可通过螺栓将整个组件固定在设备机架或型材架体上，安装后结构稳固，不易出现晃动偏移。滚柱采用钟形外轮廓设计，相比等径圆柱滚柱，能够适配一定角度的物料导向需求，当物料存在轻微偏斜时也能顺畅接触滚动，避免卡滞问题。

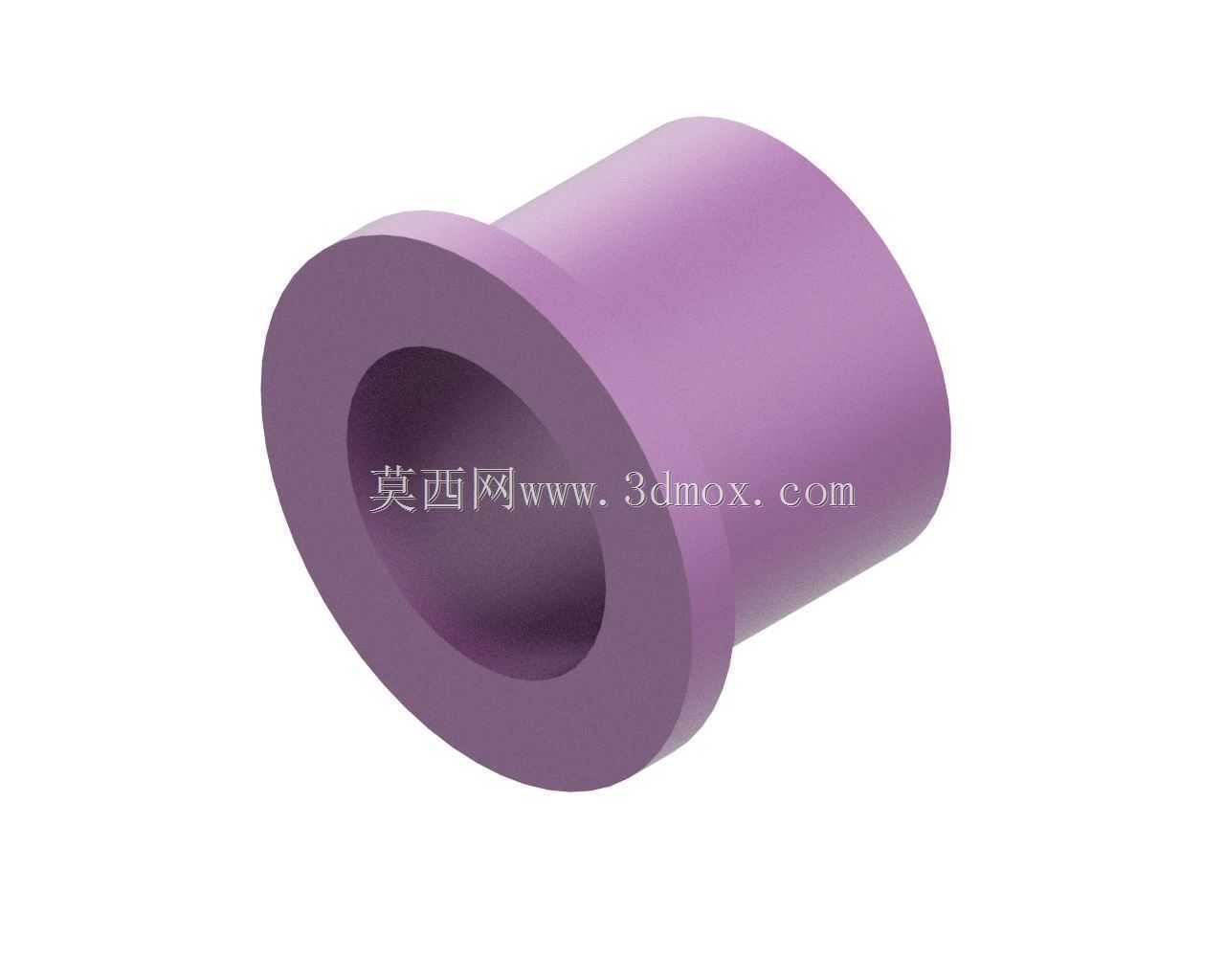

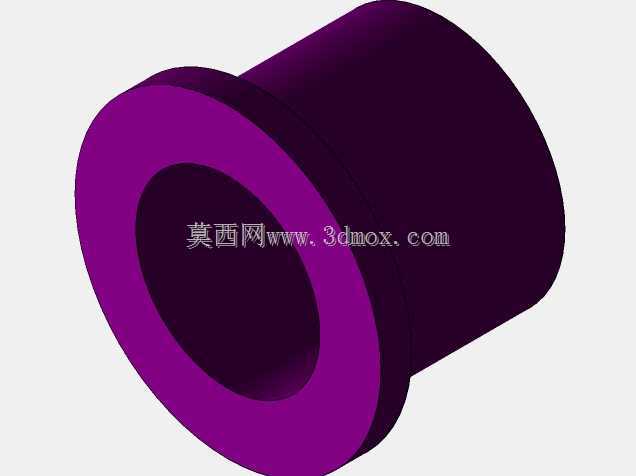

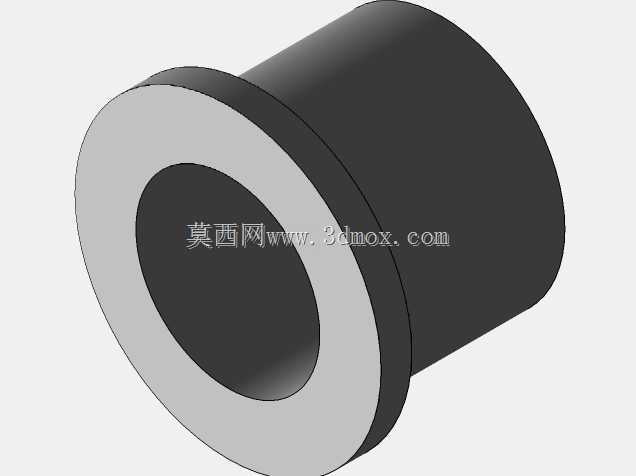

设计思路上，该结构优先考虑承载稳定性与安装便捷性，支撑臂采用三角加强筋结构连接基座与立板，在不额外增加整体重量的前提下提升支撑臂的抗弯折强度，可承受长期反复的径向载荷而不易出现变形；轴孔位置设置衬套安装位，可加装耐磨衬套降低转轴转动时的磨损，延长部件的整体使用寿命；基座采用平底设计，与安装面的接触面积充足，螺栓锁紧后受力均匀，不会出现局部应力集中导致的基座断裂问题。滚柱与支架之间预留合理的转动间隙，既保证滚柱转动灵活无卡涩，又避免间隙过大导致滚柱晃动产生噪音。

从安装边界来看，该支架整体结构紧凑，基座长度适配常规小型输送线的侧边安装尺寸，两个安装孔的孔距符合通用型材的安装孔位标准，无需额外打孔即可直接适配常用的工业铝型材或钢制机架安装；整体高度适配常规小型物料的输送高度，滚柱突出支撑臂的尺寸经过合理设计，既保证足够的接触滚动面，又不会突出过多导致与周边部件产生干涉；转轴孔的直径适配常规标准销轴尺寸，用户可根据实际载荷需求选配不同材质的销轴与滚柱，无需对支架主体进行二次修改即可适配多种工况需求。
