BMP280数字压力传感元件结构设计

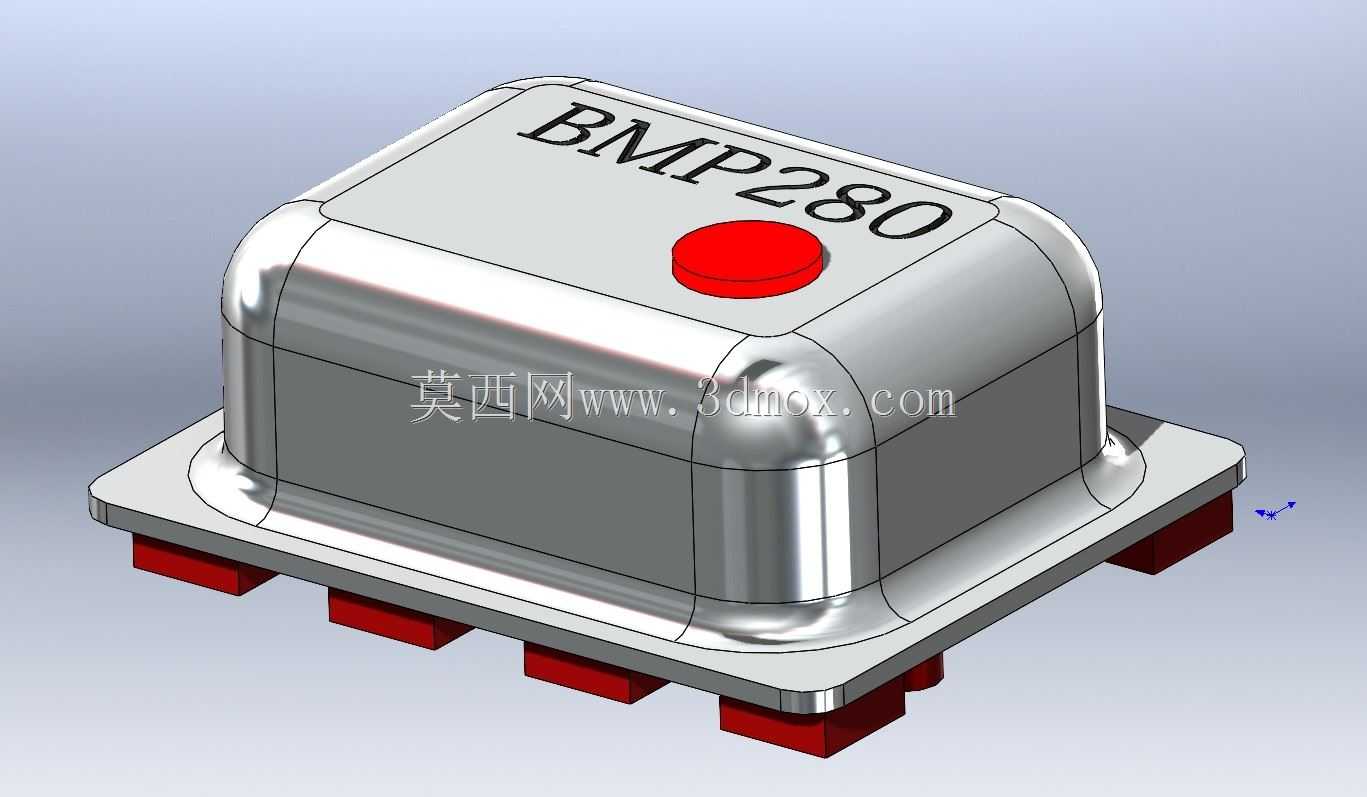

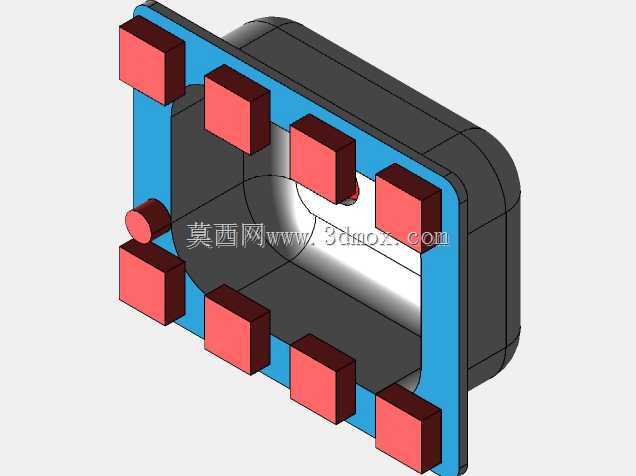

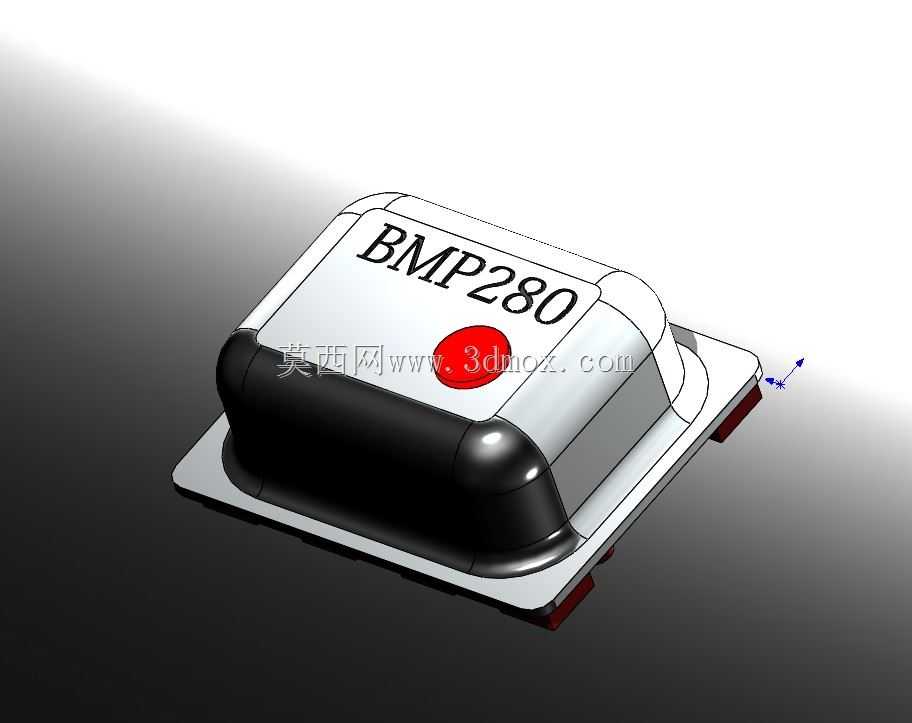

这款BMP280数字压力传感元件的三维结构设计，紧密围绕消费电子、工业便携检测、户外穿戴设备等多场景的实际使用需求展开，在极小的封装空间内完成了功能与安装适配性的平衡。在日常应用场景中，这类压力传感元件可嵌入智能手表实现海拔高度辅助测算，为户外徒步、登山用户提供实时的环境气压参考；也可集成在智能家居环境监测模块中，辅助实现室内气压变化感知，联动新风系统完成通风策略调整；在工业便携检测场景下，还能搭载在手持环境检测设备内，为密闭空间作业、管线巡检提供气压数据支撑，适配低功耗、小体积的嵌入式安装需求。从产品功能特性来看，该传感元件采用表贴式封装设计，主体结构分为防护外壳、核心感应区、引脚焊盘三个核心部分：顶部带有醒目标识的防护壳体采用圆角过渡设计，既避免了生产组装过程中尖锐边角造成的元件磕碰损伤，也能在回流焊过程中减少应力集中导致的壳体开裂风险；壳体中部预留的红色标识区域为感应窗口对位标记，方便生产环节快速识别感应面朝向，避免贴装反向导致的检测失效；底部延伸出的金属焊盘引脚严格遵循表贴元件的焊盘间距规范，可直接适配标准SMT贴装工艺，无需额外定制治具即可完成批量生产组装。在设计思路上，这款模型完整还原了元件的实际安装边界与外形轮廓，整体采用方正带圆角的封装形态，在保证内部感应芯片、信号处理电路有足够容纳空间的前提下，尽可能压缩了元件的整体占用体积，适配各类紧凑型电路板的布局需求；壳体与底部基板的衔接处做了阶梯式限位结构，既可以在生产环节快速完成壳体与基板的对位组装，也能提升封装后的整体结构强度，避免日常使用中的轻微磕碰导致壳体脱落。从安装适配维度来看，该元件的底部焊盘位置、整体高度、外轮廓尺寸均严格参照实物的安装规范设计，在进行电路板布局时，设计人员可直接调用该模型完成PCB封装匹配、周边元件避让规划，提前预判贴装后的高度空间是否满足产品的整体厚度要求，避免出现结构干涉、焊盘对位偏差等问题；同时模型还原了感应面的位置与防护结构，在进行整机结构设计时，可对应预留气压导通的开孔位置，保证外部气压能够顺畅传递到感应区域，避免外壳遮挡导致的检测数据偏差。
