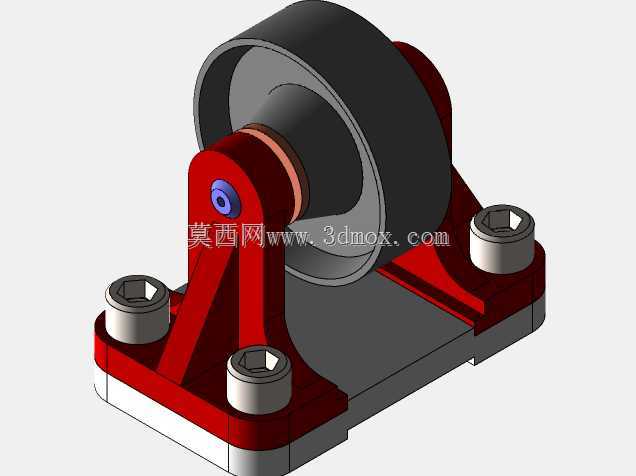

带安装基座的重载支承滚子结构

该支承滚子结构主要应用于工业生产线物料输送、重型设备移动导向、工装夹具限位支承等场景，可作为线性运动副的滚动承载单元，在自动化输送线、重型滑移工作台、仓储物流滑移架等设备中承担滚动减摩、载荷传递、运动导向的核心作用，能够有效降低滑动摩擦带来的阻力损耗与部件磨损，提升设备运动过程的平顺性与运行寿命。从功能特性来看，该结构采用分体式组合设计，核心滚动部件为大直径实心滚子，滚子与两侧支承立板之间设置有耐磨衬套，可在承受径向重载的同时减少转动过程的摩擦损耗，避免滚子与支架直接接触产生的咬合磨损；两侧立板与底部安装底板采用一体化加强筋结构，立板与底板衔接处设置三角加强筋，可大幅提升支架的抗弯曲、抗形变能力，在承受大吨位径向载荷时不会出现支架变形、滚子卡滞的问题。设计过程中优先考虑安装便捷性与维护便利性，底板采用矩形平板结构，四个角点设置内六角螺栓安装沉孔，安装时可直接通过螺栓将整个组件固定在设备安装基面，沉孔设计可保证螺栓头不超出底板平面，避免安装后螺栓突出干涉运动部件；滚子与支架采用销轴铰接结构，销轴端部设置轴向锁紧螺钉，日常维护时仅需拆下端部锁紧件即可抽出销轴更换滚子或衬套，无需整体拆卸基座，大幅降低后期维护的时间成本。从安装边界来看，该组件整体轮廓紧凑，底板长宽尺寸适配常规工业型材的安装孔距，滚子顶部突出支架的高度经过精准核算，既保证足够的滚动接触行程，又不会因突出过高导致承载时倾覆力矩过大；滚子宽度与支架立板间距采用小间隙配合，可避免滚子轴向窜动，同时预留足够的热膨胀间隙，在长时间连续运行产生温升时不会出现滚子转动卡滞的情况。整体结构采用对称式布局，受力均匀，承载能力强，可适配多尘、有少量润滑飞溅的常规工业车间环境，无需额外加装复杂的密封防护结构即可稳定运行，能够在不占用过多安装空间的前提下提供可靠的滚动支承能力，适配多种需要低摩擦滚动支承的机械结构场景。
