管道垂直调节用U形夹吊架结构设计

这款U形夹吊架是工业管路系统中常用的支撑类五金构件，主要应用于厂房工艺管线布设、建筑给排水管道安装、工业设备配套管路排布等场景，核心作用是为非绝缘类圆形管道提供可靠的悬挂支撑，同时支持管道安装后的垂直方向位置微调，解决管线布设过程中因安装基准偏差、管线热胀位移带来的对位调整需求，避免管道因硬连接产生应力集中，延长管路整体使用寿命。

从实际用途来看，该构件可适配常规壁厚的圆形金属管道，既可以通过顶部的吊装孔与建筑顶部的预埋吊杆、钢结构横梁下的挂件连接，实现管道的悬空架设，也可以搭配侧向支撑件完成管道的贴墙固定，在工业循环水系统、压缩空气管路、低压流体输送管线中都有广泛应用，能够有效承载管道自重及管内流体的重量，避免管道长期受力出现变形、接口渗漏等问题。

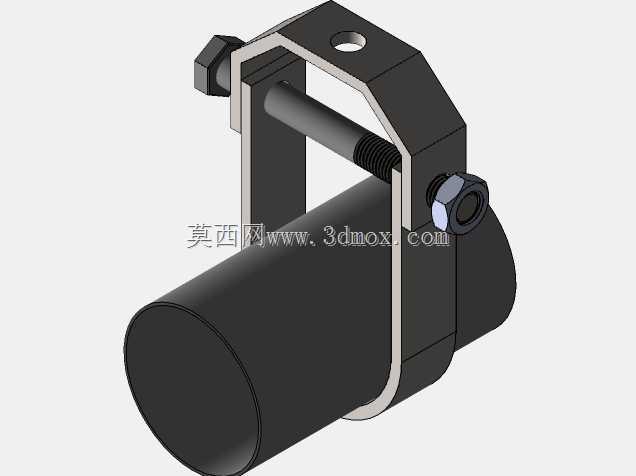

产品功能设计上，核心采用U形夹体配合横向锁紧螺栓的结构，夹体采用一体弯折成型的刚性框架，顶部预留标准吊装孔位，两侧开设同轴螺栓过孔，穿入的锁紧螺栓搭配防松螺母，可根据待夹持管道的外径调整夹紧范围，适配一定管径区间内的管道安装需求，无需针对单一管径单独开模制作，大幅降低了管路安装的配件选型成本。夹体内侧与管道接触的位置做了贴合圆弧面的适配处理，夹紧时不会对管道外壁造成局部压痕损伤，同时螺栓锁紧后的摩擦力可限制管道的轴向窜动与径向转动，保证管线运行过程中的位置稳定性。

设计思路层面，这款构件优先考虑了安装便捷性与结构可靠性的平衡，整体采用对称式结构布局，受力路径清晰，管道的重量通过夹体两侧的立板均匀传递到顶部的吊装点位，避免局部应力过载；螺栓选用标准外六角紧固件，现场安装时仅需常规扳手即可完成锁紧操作，无需特殊工装。同时夹体上预留的调节间隙，允许管道在安装时进行上下方向的小幅位置调整，方便施工人员对齐管道接口，降低现场安装的对位难度。

从安装边界与尺寸适配来看，该吊架的夹持范围覆盖常规中小管径的圆形管道，夹体的开合宽度、螺栓长度均经过匹配设计，保证在最小夹持状态下螺栓不会突出夹体过多造成安装干涉，最大夹持状态下螺栓仍有足够的啮合长度保证锁紧强度；顶部吊装孔的孔径适配行业通用的吊装螺杆规格，可直接与标准吊装配件搭配使用，整体外形紧凑，安装后占用的竖向与横向空间较小，适合在管线排布密集、安装空间有限的场景下使用，不会与相邻管线、周边设备产生安装干涉。
