以引力为例的平动脉冲运动模型

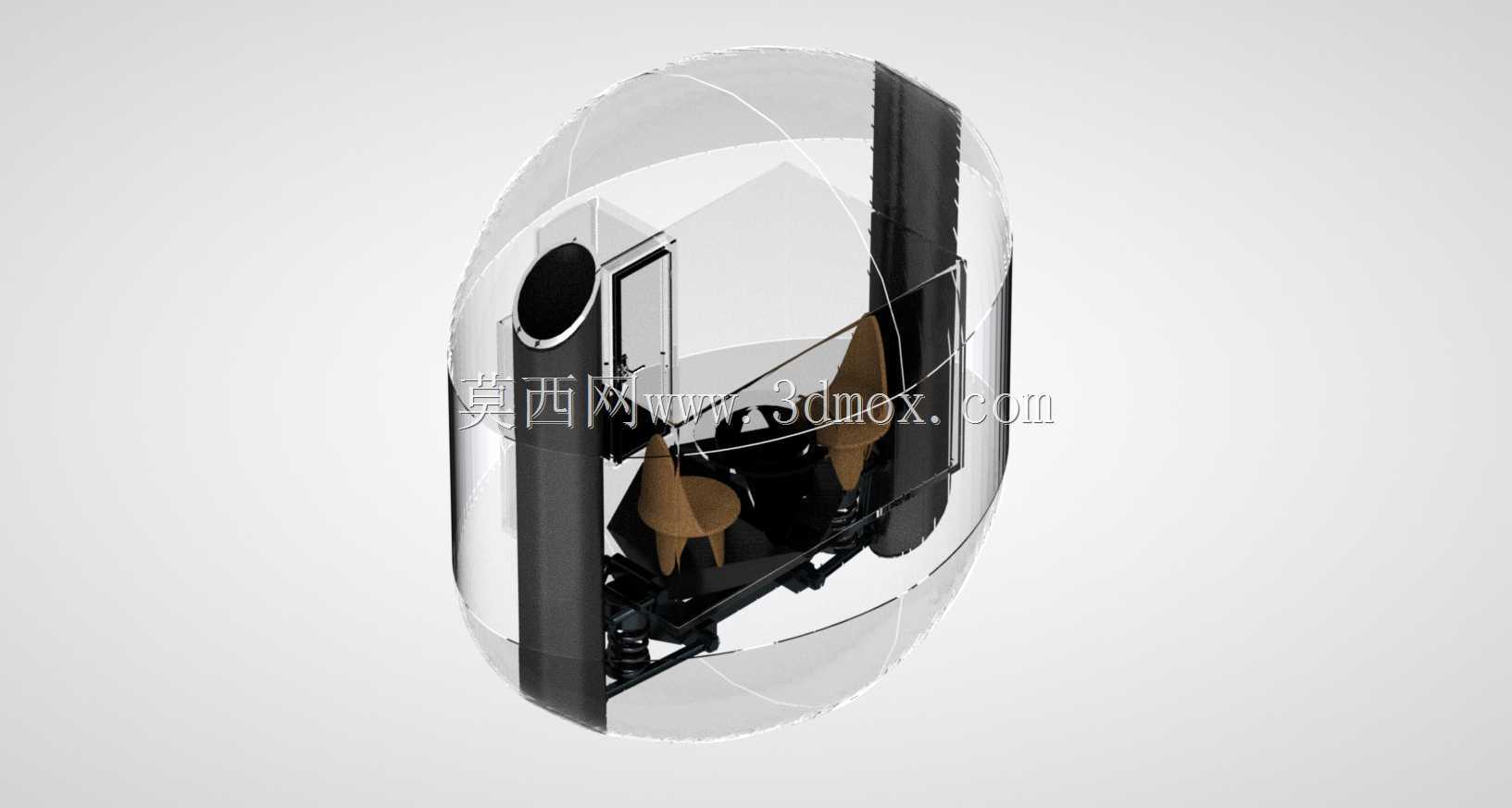

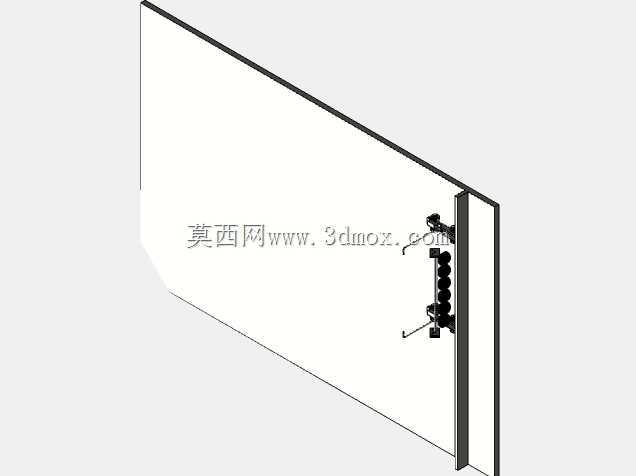

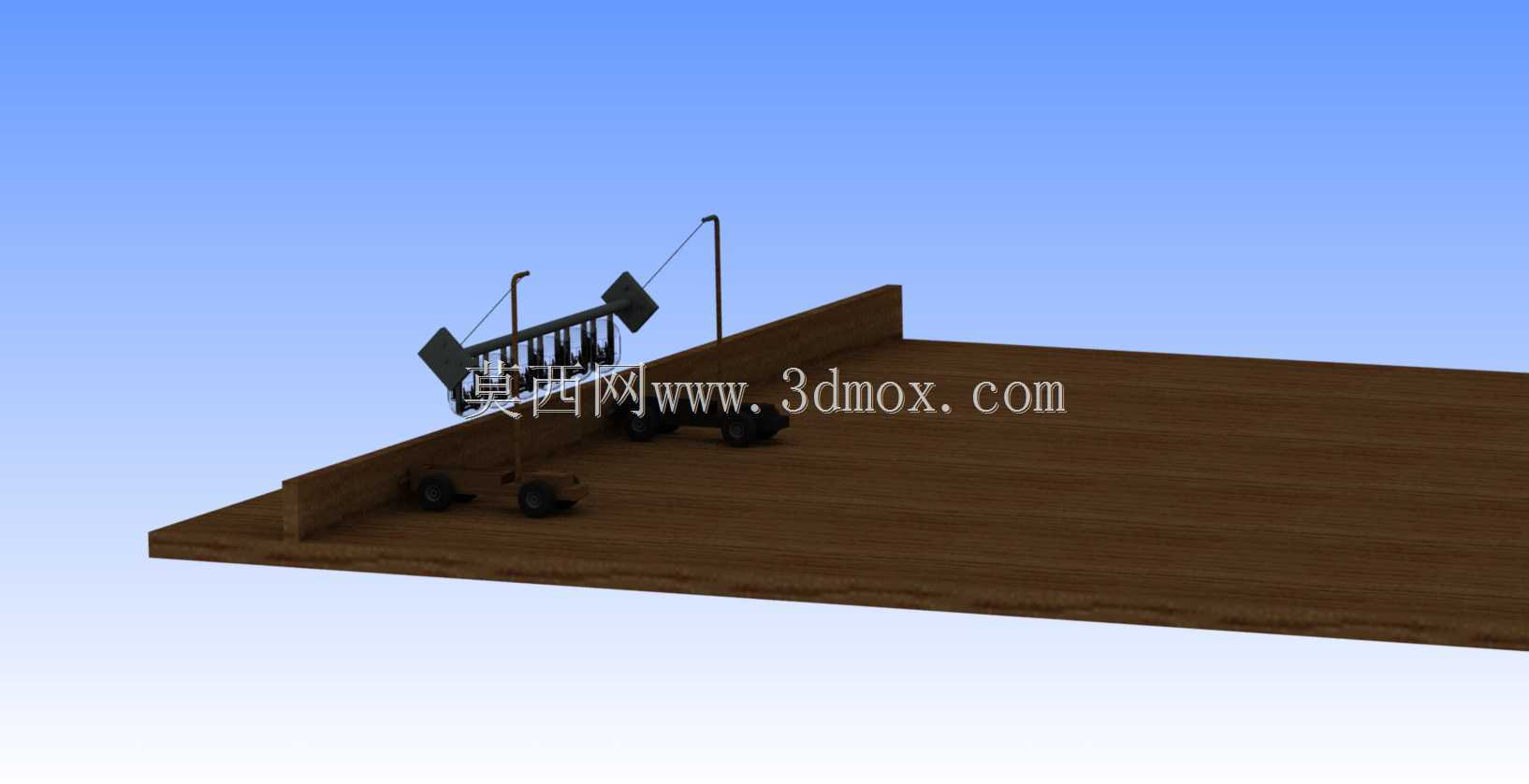

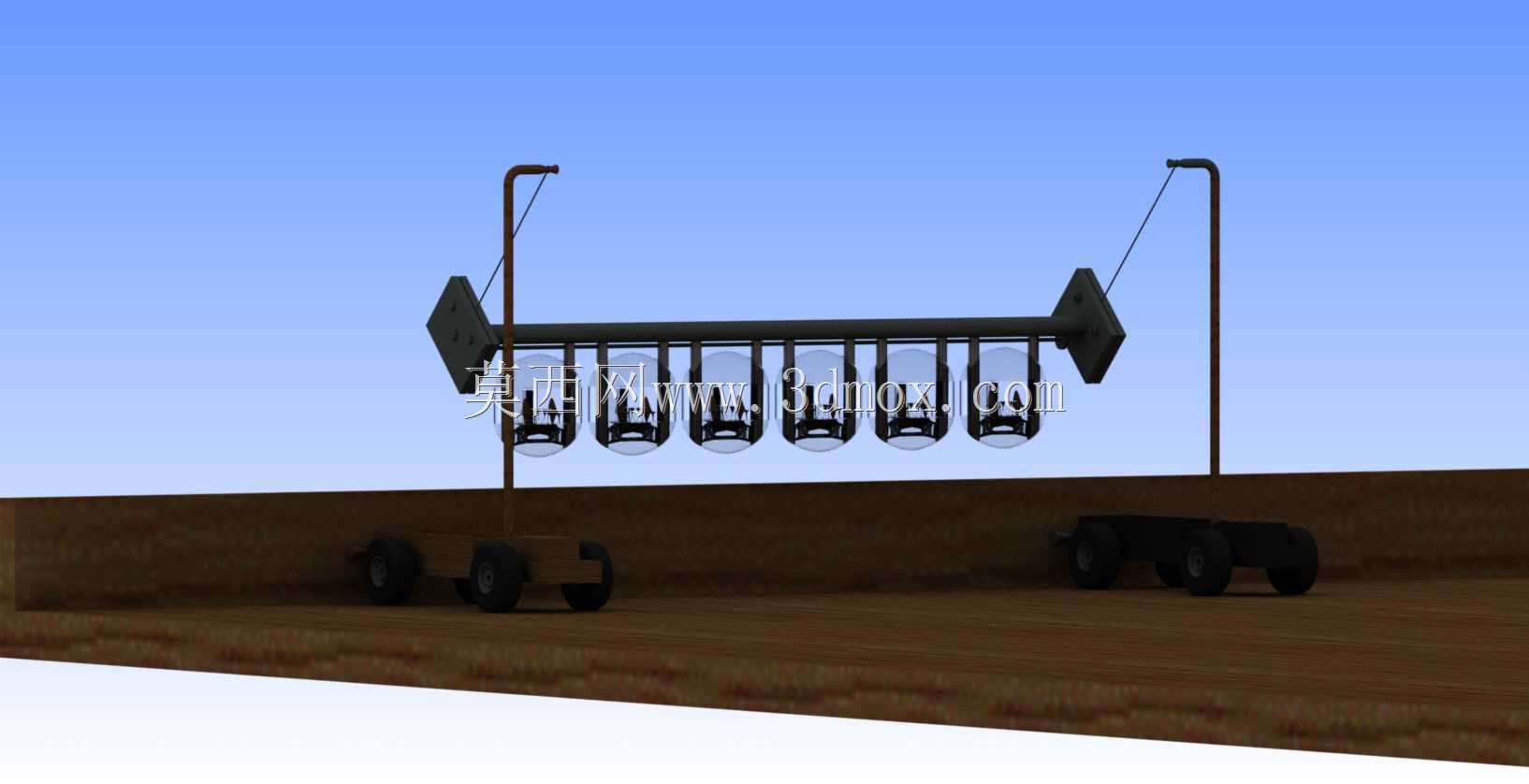

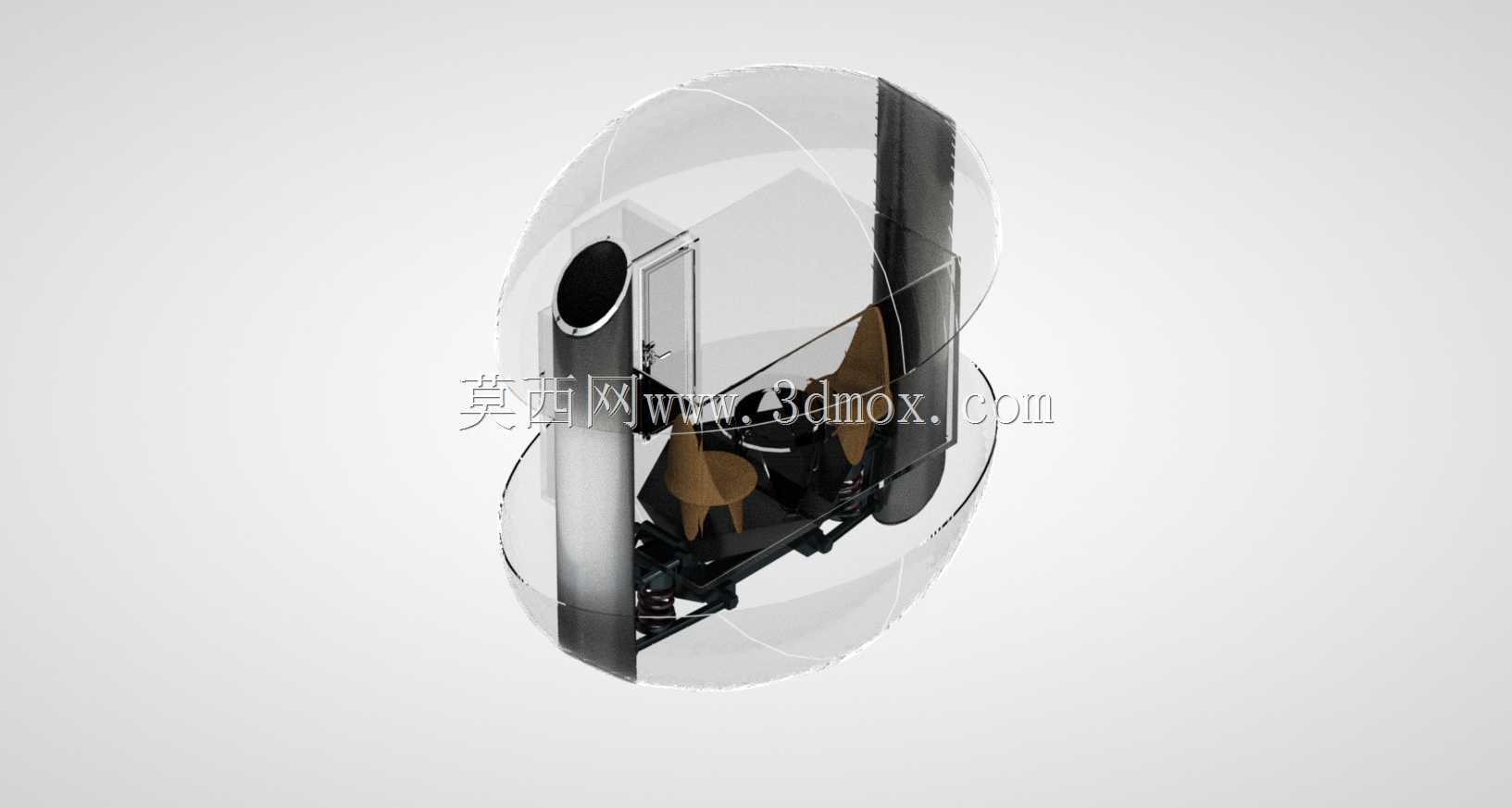

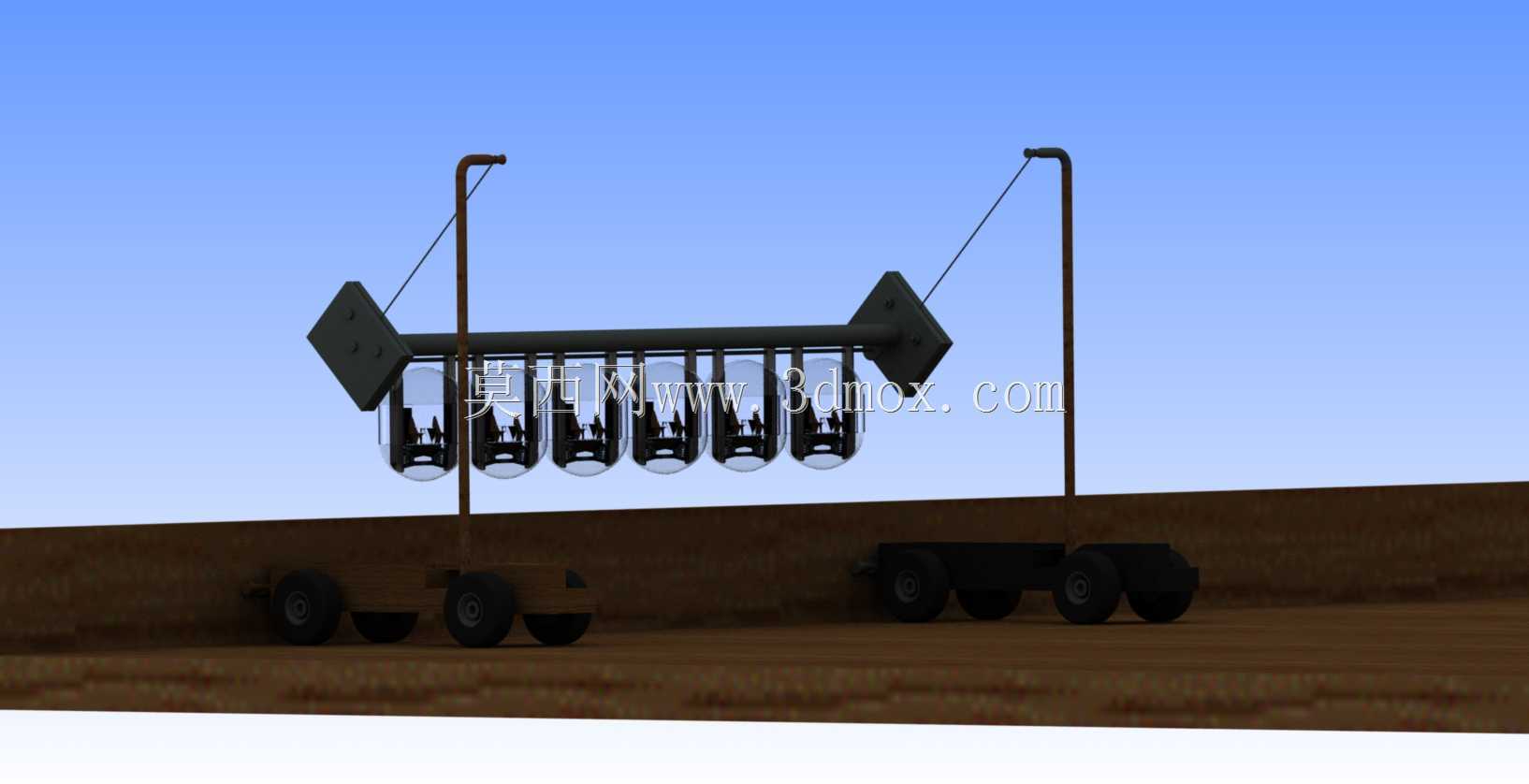

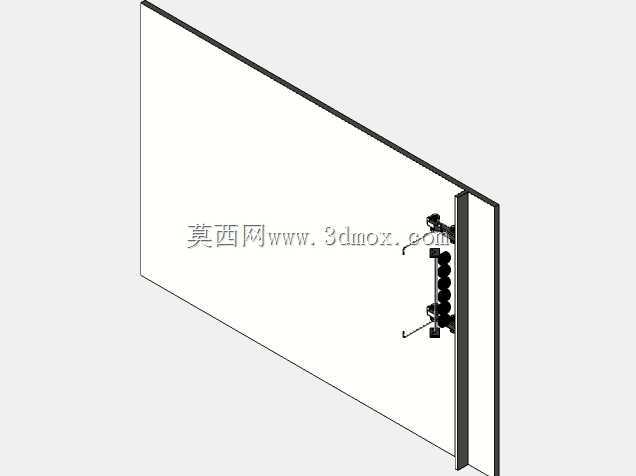

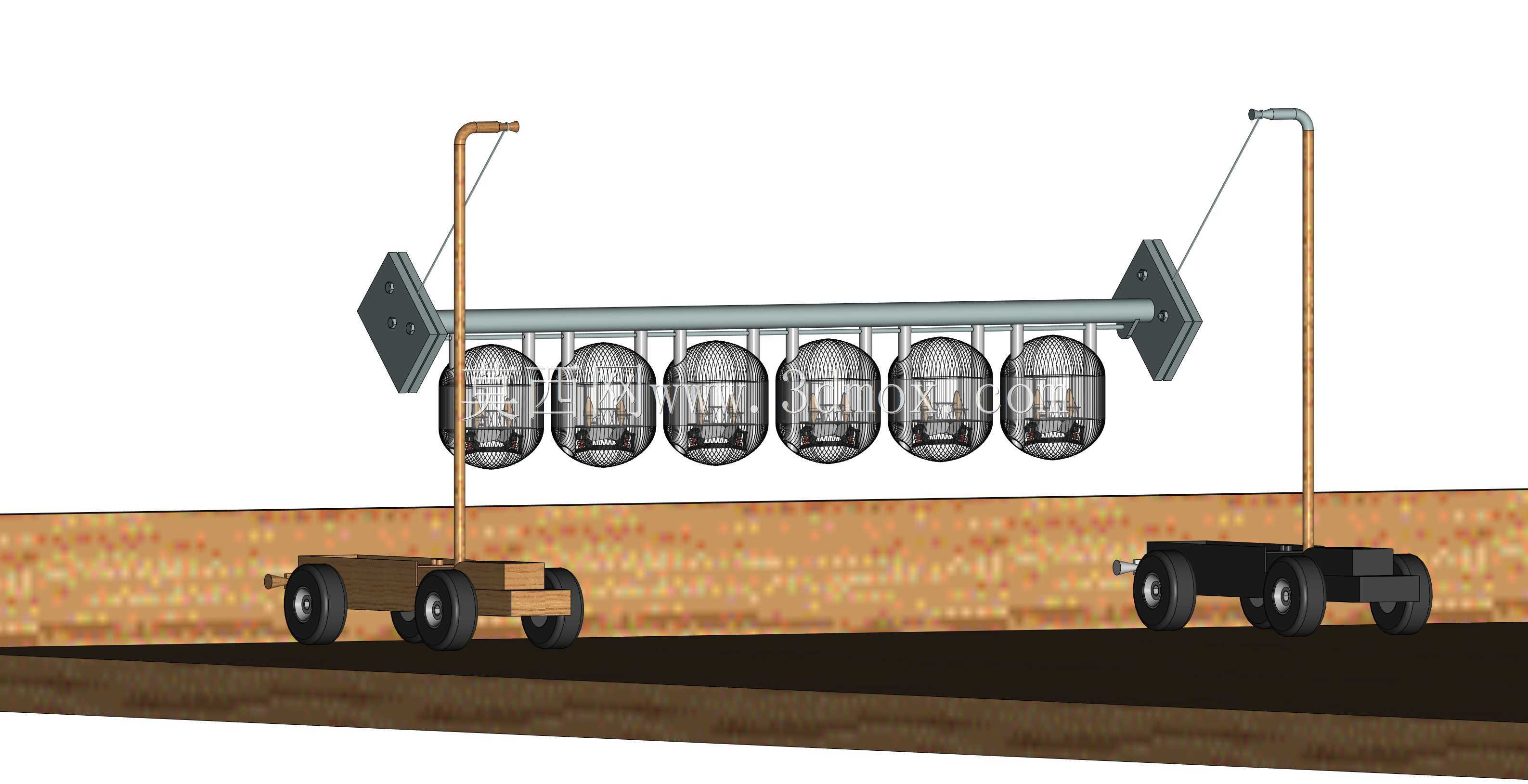

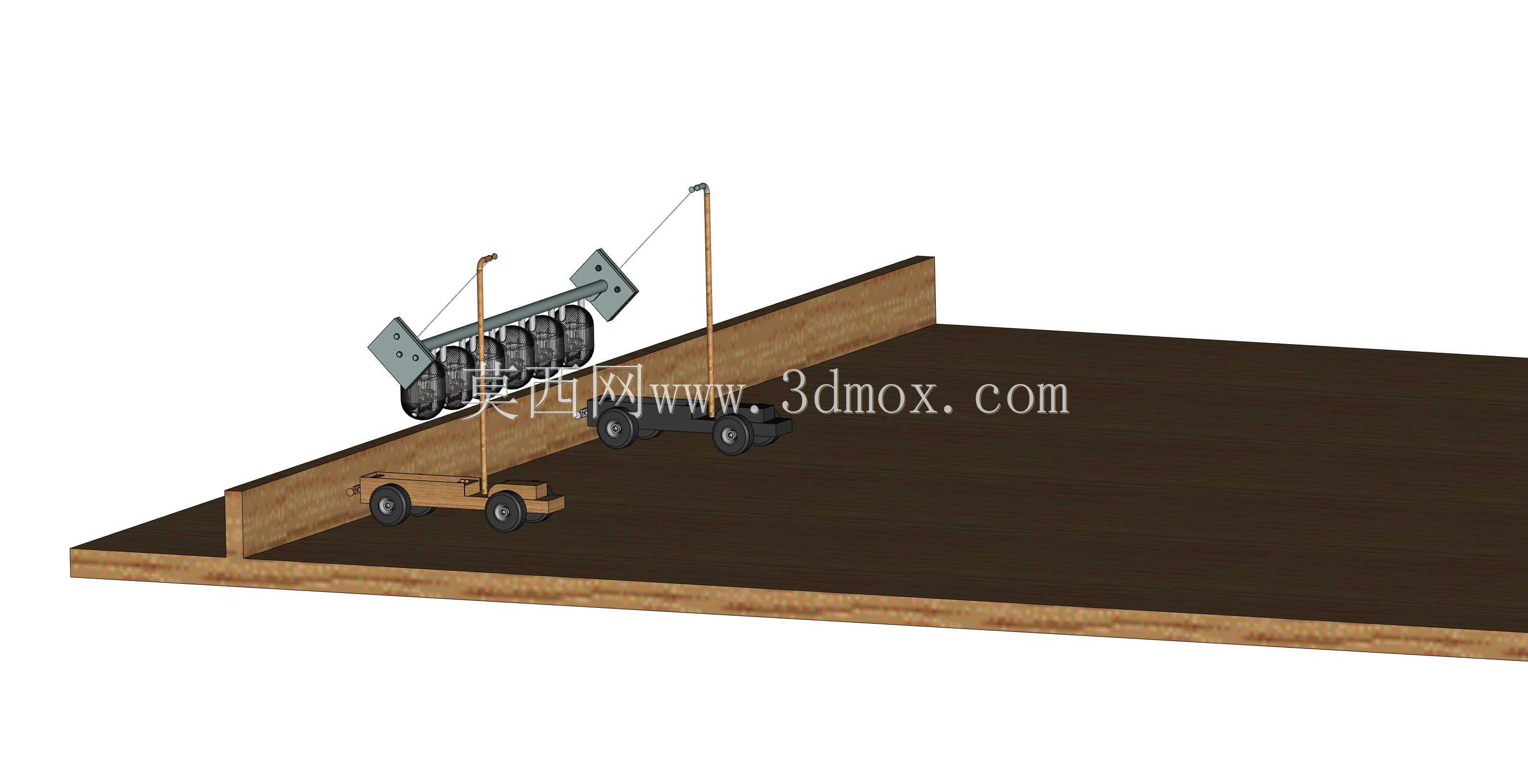

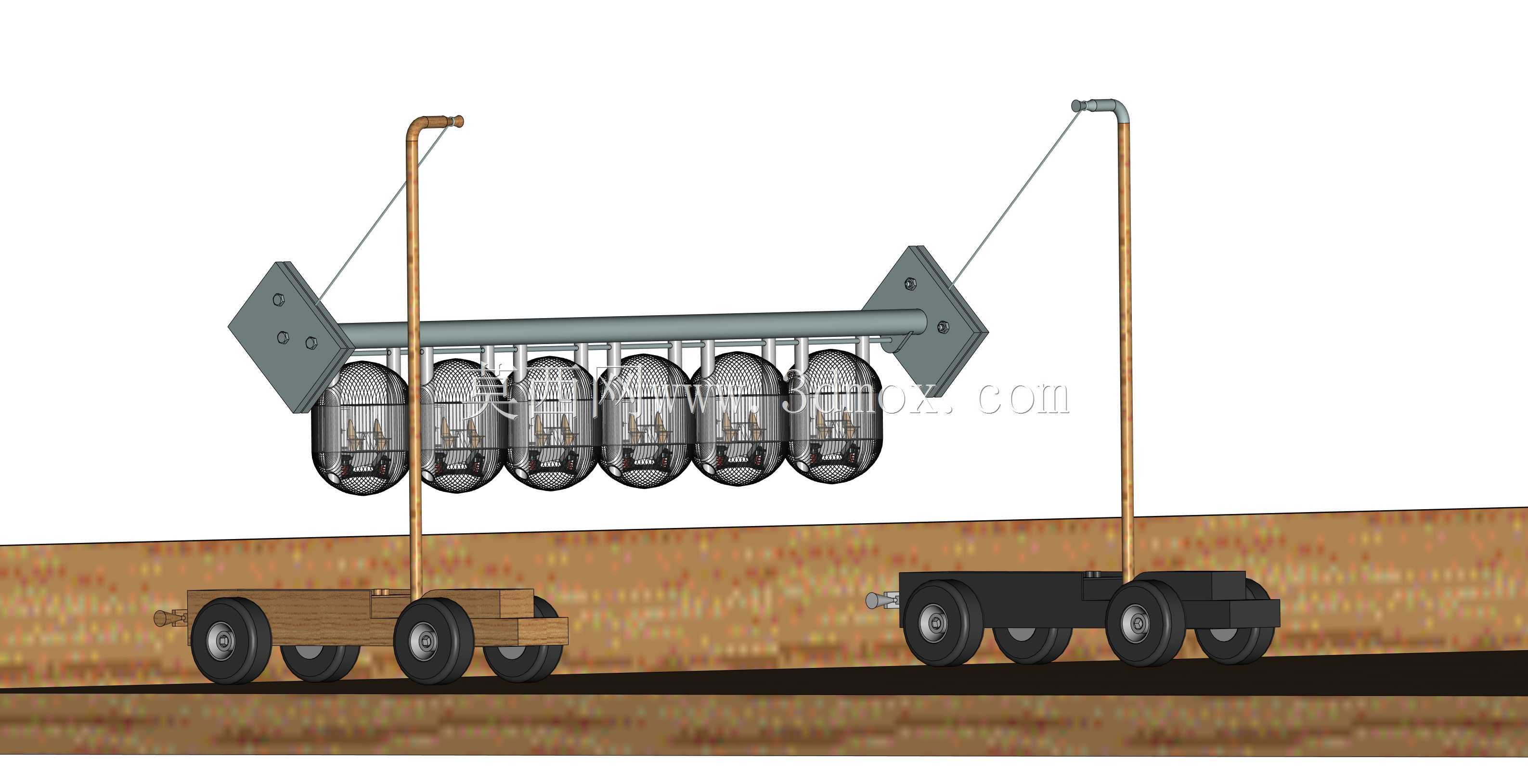

一个学习和识别摆振马达个体特征任务的训练实例。考虑了景点的概念，它是一个机械系统，带有一个可移动的双小车和与之相连的铰接隔间。同时，展台也参与了平移冲动运动。在根据振动电机方案制作的景点模型开发过程中，进行了以下几个阶段的工作。摆振电机小车运动初始条件的选择。释放偏转的摆锤并从摆锤的初始偏转侧存在固定支架（单向连接，防止摆锤在摆锤初始偏转方向上移动）时开始移动小车的模式。摆振电机主要部件设计方案的选择。采用了与研究中景点的桌面布局相对应的版本，使用了玩具卡车（带有后保险杠和轮对的框架）的元素。模拟中使用的材料有：塑料轮子、木制桅杆、钟摆和钢制座舱。吸引舱零部件及装配模型仿真。开发了座舱内部座椅和桌子的模型。选择驾驶室的门[1]和悬架选项[2]：练习应用程序之间的数据交换技能，以及缩放装配片段。总平面布置采用景点模型，采用线性阵列组织一排六个展位。开发运动装配模型，形成分析机械系统运动的问题，检查铰链尺寸（作为计算元素）与其结构设计的符合性。摆锤的初始偏转角是45度。模拟不同模式下的运动，根据运动结果创建照片级真实感图像和视频文件分析.参考文献：[1]门| 3D CAD模型库| [电子资源]。-访问模式：门，免费，（访问时间：2021年3月29日）。[2]Lada Niva 2329 | 3D CAD模型库| [电子资源]。-访问模式：Lada Niva 2329，免费，（访问时间：2021年3月29日）
