可拆式十字轴万向传动连接结构

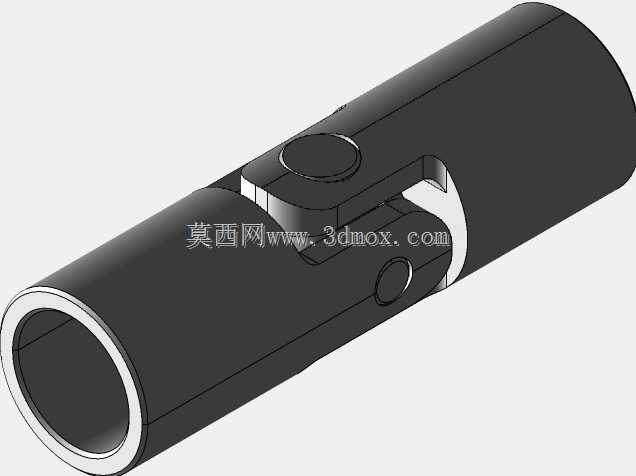

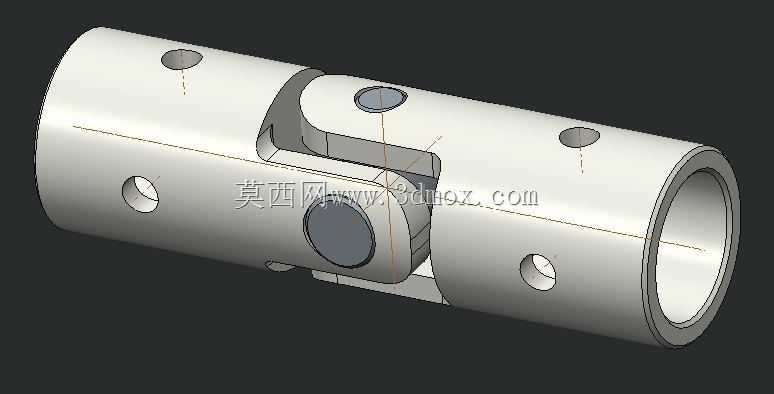

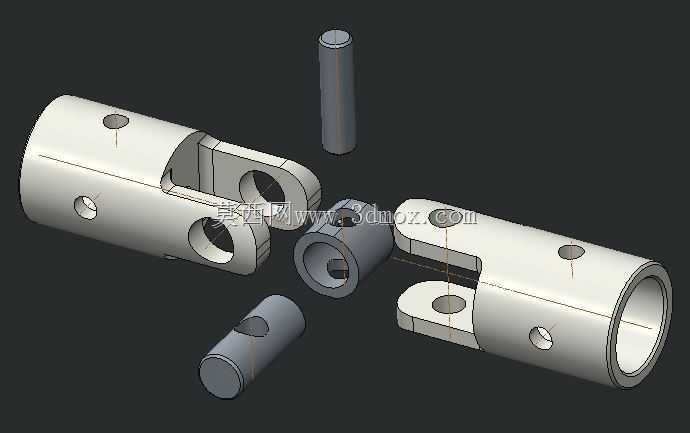

这款万向传动结构是机械传动系统中用于实现变角度动力传递的核心连接件，主要应用在两根轴线不重合、存在角向偏移的传动轴之间，能够在轴间夹角及相对位置持续变化的工况下稳定传递旋转扭矩，广泛适配各类需要调整传动角度的机械设备场景，比如轻工输送设备的动力衔接、小型作业机械的转向传动、自动化生产线的变位动力传输、农用机具的动力输出连接等场景，解决刚性联轴器无法补偿轴间角度偏差的问题，避免传动过程中出现卡滞、额外负载损耗甚至轴件断裂的故障。该结构采用分体式组合设计，整体由两个对称的叉形接头、十字连接芯轴以及配套的定位销件组成，两个叉形接头的端部分别设置同轴销孔，十字芯轴的四个轴颈分别嵌入两个叉头的对应孔位，形成可在两个垂直平面内自由摆动的铰接结构，能够在两轴夹角不超过设计允许范围的前提下，持续平稳传递旋转动力，不会因为轴系的角度偏移出现传动中断或者扭矩传递不均的问题。在设计思路上，这款万向节充分考虑了拆装维护的便捷性，所有配合部件都采用圆柱面配合定位，没有复杂的异形卡扣结构，日常检修时只需要拔出定位销即可完成整体拆解，更换磨损的芯轴或者接头部件，不需要整体替换整个传动组件，能够有效降低设备的后期维护成本。叉形接头的主体采用空心套筒结构，端部设置贯通的锁紧孔，安装时可以直接套在待连接的传动轴端部，通过锁紧孔穿入紧固件完成与轴件的固定，不需要额外加工复杂的连接法兰，适配多种直径的常规圆轴，安装边界灵活，既可以用于固定角度的轴系偏移补偿，也可以用于工作过程中角度持续变化的动态传动场景。结构的铰接配合面预留了合理的配合间隙，既保证摆动过程顺滑无卡滞，又不会因为间隙过大导致传动回程误差过大，能够满足中低转速下的平稳传动需求，销孔的位置经过精准对位，保证十字芯轴装入后两个叉头的摆动角度对称，避免单侧摆动角度受限导致传动角度范围达不到设计要求。整体外形规整，没有突出的尖锐结构，安装后不会和周边的设备护罩、管线产生干涉，外部可以直接加装防尘护套，阻挡作业环境中的粉尘、碎屑进入铰接配合面，延长部件的使用寿命，适配多粉尘、有轻微振动的常规工业作业环境。
