卧式单级离心泵650W结构三维设计

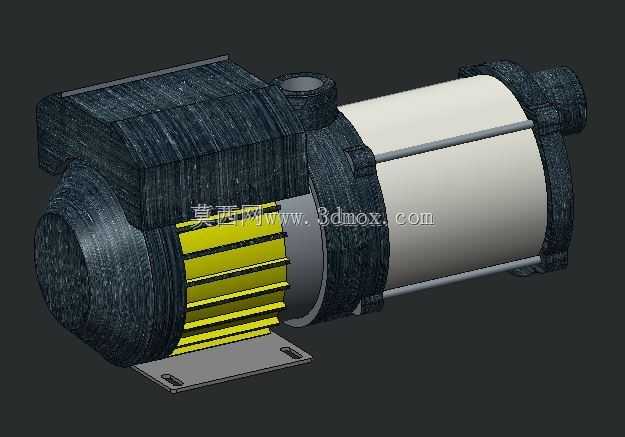

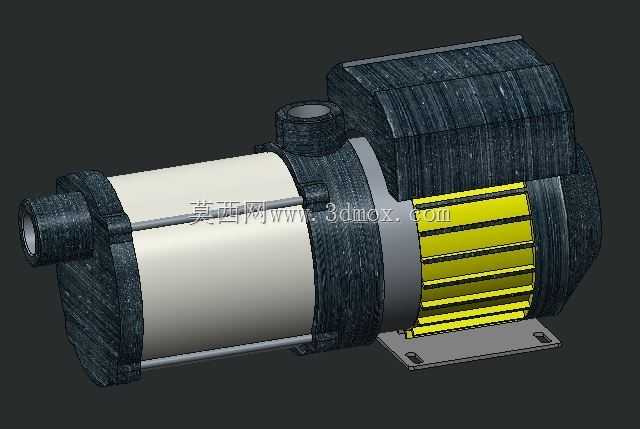

这款650W卧式离心泵的三维结构设计，紧密围绕民用及小型工业场景的流体输送需求展开，可广泛应用于家庭供水增压、小型暖通水循环、庭院灌溉输水、小型加工设备冷却循环等场景，能够完成清水或低腐蚀性弱粘度流体的稳定输送，适配常温流体的输送工况，在民用供水、小型商用配套领域具备较高的实用价值。从设备实际用途来看，该泵核心功能是为管路内流体提供稳定的压能与动能，解决管路末端水压不足、循环管路流体动力缺失的问题，相比立式泵款型，卧式结构的重心更低，运行过程中的振动幅度更小，对安装基础的承重要求更低，更适合桌面式安装或小型设备内置集成的使用场景。在产品功能特性的设计上，模型还原了泵体与驱动电机直联的紧凑结构，泵头部分采用离心式叶轮腔室设计，进水端沿泵轴轴向设置，出水端沿腔体切向布置，能够最大化利用叶轮旋转产生的离心力提升流体压力，减少流道内的紊流损耗；驱动段采用封闭风冷式电机结构，外壳设置散热筋结构，能够在连续运行过程中快速导出电机工作产生的热量，避免绕组过热导致的性能衰减；泵体与电机的连接段设置了机械密封安装位，能够有效防止高压流体从轴接位置渗漏，降低日常使用过程中的维护频次。从设计思路来看，整个结构优先考虑装配的便捷性与运行的可靠性，泵头端盖、泵腔壳体、电机连接法兰、安装底座均采用可拆分的装配结构，各部件的连接位置预留了标准紧固件的安装位，既能够满足生产过程中的快速装配需求，也方便后期易损件的更换维护；电机部分的外壳做了防滑纹理的细节还原，既提升了外壳的结构强度，也能在搬运安装过程中增大摩擦力，减少滑脱风险。在外形尺寸与安装边界的设计上，模型还原的整机结构轴向长度适配650W功率段的电机尺寸，径向最大尺寸控制在合理范围内，不会占用过多安装空间；底部的安装底座设置了两个对称的长条形安装孔，能够适配一定范围内的安装孔位偏差，降低现场安装的对位难度，安装时只需保证进水端与出水端的管路同轴度，预留出接线端的操作空间即可完成整机固定，无需额外搭建复杂的支撑结构，适配多数小型应用场景的安装条件。
