工业物料垂直存储管架结构设计

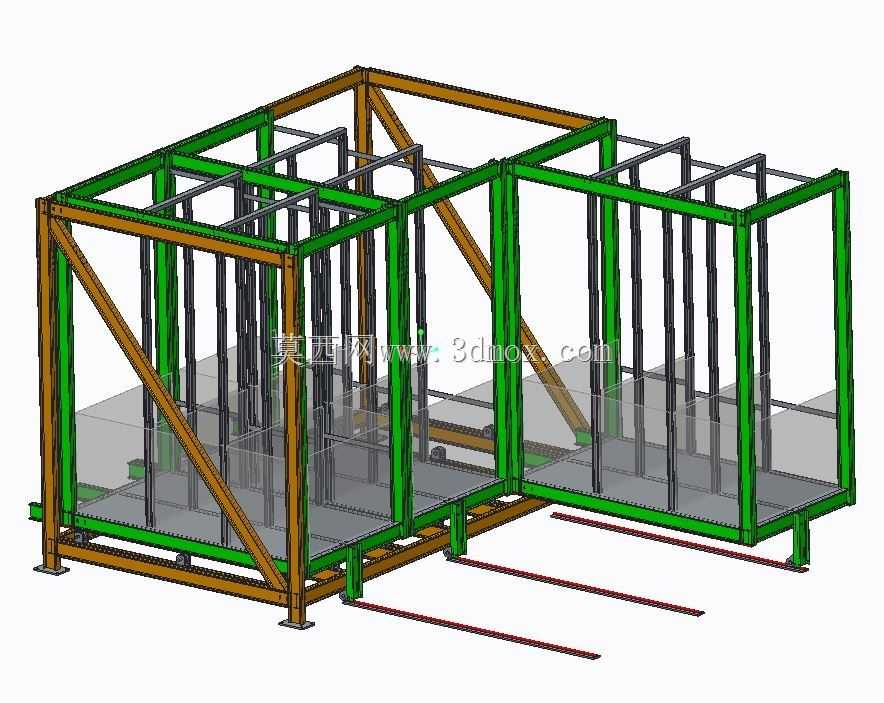

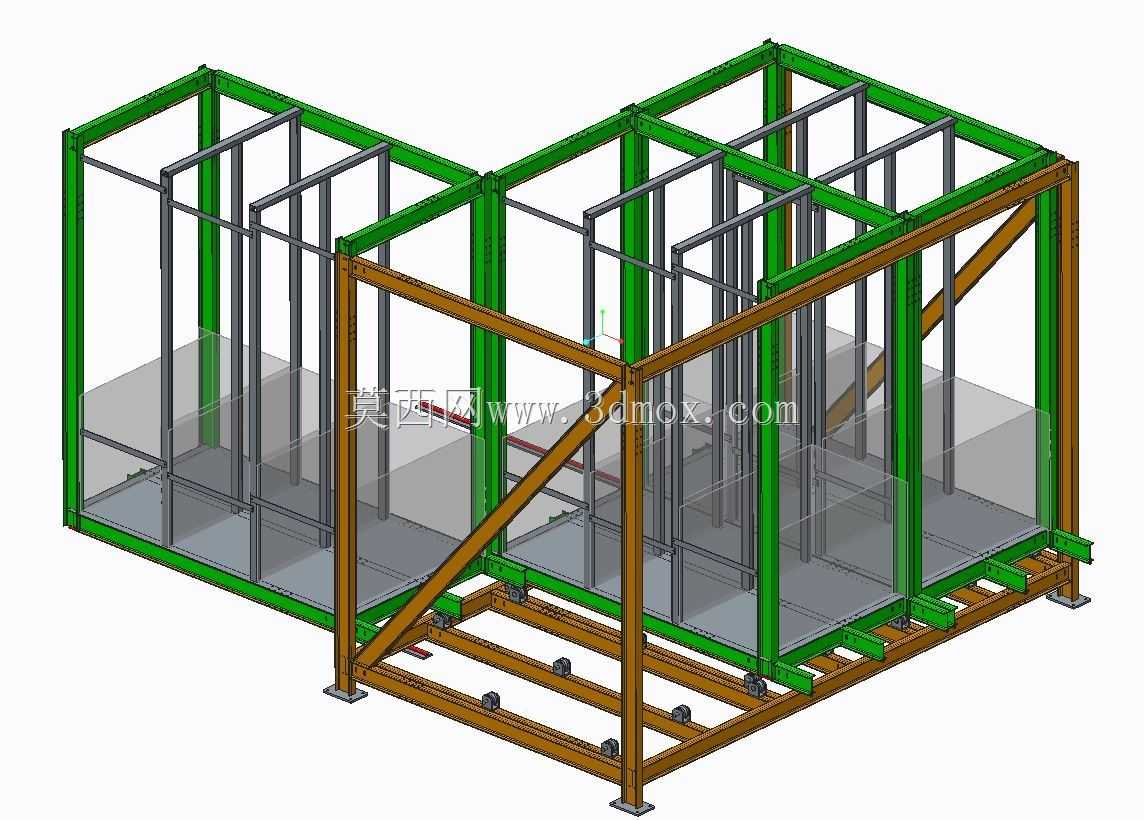

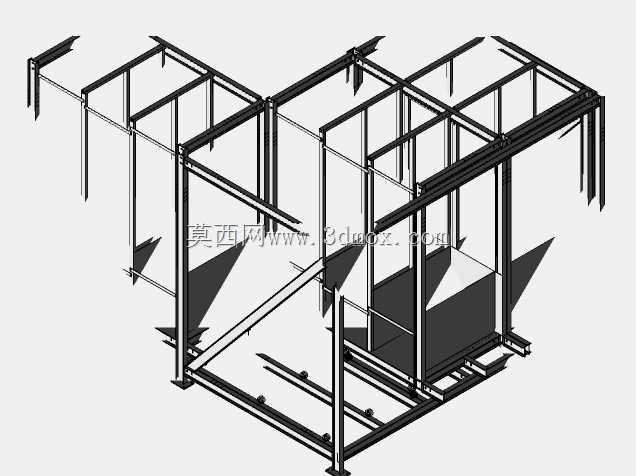

这款垂直管架主要面向生产车间线边物料暂存、工序间长直工件流转的应用场景，适配轴类杆件、管状型材、细长加工件的垂直存放需求，解决传统平放存储带来的工件弯折变形、取料翻找效率低、线边占地冗余的实际问题。从结构设计逻辑来看，架体采用分仓式布局，将存储区域划分为两个独立的垂直置料单元，每个单元内部设置多组平行的竖向导向限位杆，可根据存放工件的直径、长度灵活调整限位杆的排布间距，避免工件存放时出现倾斜、磕碰的情况。架体底部采用棕色型材焊接成承托底框，底框上预留了标准脚轮安装位与固定支脚安装孔，既可以搭配脚轮实现车间内的灵活转序移动，也可以通过可调支脚完成地面调平后做固定存储位使用，适配不同生产场景的布局调整需求。主承力框架采用绿色型材搭建，在架体单侧设置了斜向加强撑结构，抵消长直工件垂直放置时产生的侧向倾覆力矩，提升架体整体的抗侧翻能力，即使满载状态下受外力碰撞也能保持结构稳定。架体底部设置了带镂空的承托底板，既可以承接工件下端避免直接接触地面造成的端面磨损、锈蚀，也能让掉落的切屑、灰尘从镂空缝隙漏出，减少日常清理的工作量。从安装边界来看，架体整体采用模块化拼接设计，所有型材连接位置均采用标准紧固件锁紧，不需要现场焊接作业，组装时仅需常规内六角工具即可完成整体拼装，后期如果需要调整存储仓位大小，也可以通过拆解型材重新排布实现，不需要整体更换架体。在实际使用中，这款管架可以直接布置在数控机床上下料工位旁，工人完成工件加工后可直接将长直工件垂直插入对应仓位，下道工序取料时可以直接从架体上端抽出工件，不需要弯腰翻找堆叠的物料，单工位取放料的动作耗时可缩短近四成，同时垂直存放的方式让工件之间无叠压，不会出现工件表面刮花、细长杆受力弯曲的不良问题，有效降低加工件的存储损耗。架体的侧向预留了足够的操作空间，工人站在架体单侧即可完成所有仓位的取放料操作，不需要绕架体走动，适配窄线边通道的车间布局要求。
