数控CNC控制器壳体与内部布线结构设计

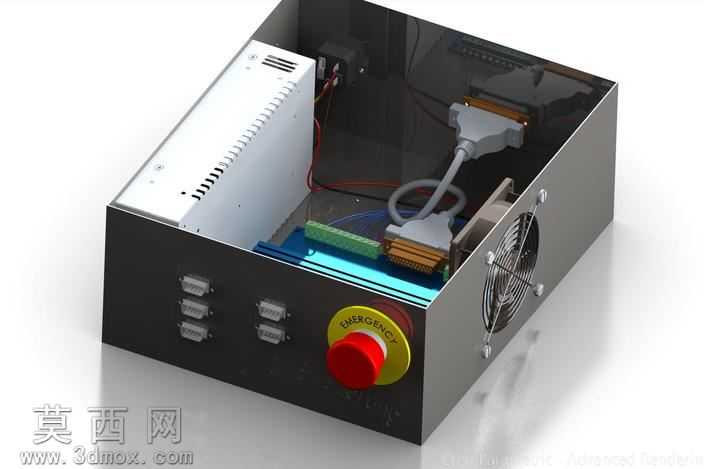

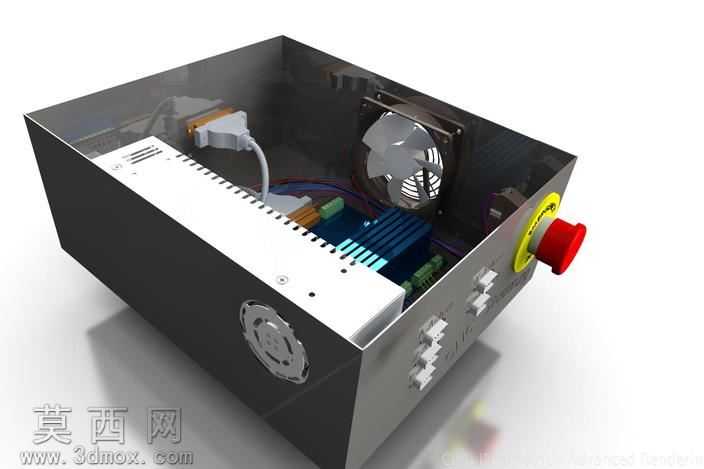

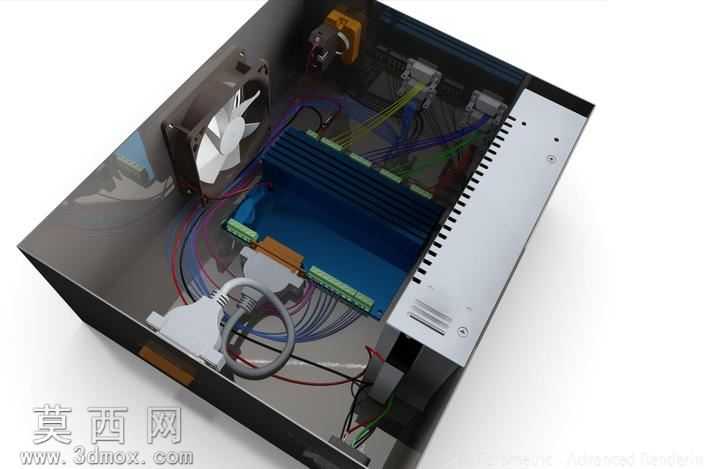

本作品为数控CNC控制器的集成壳体与内部布线三维设计，整体采用钣金折弯成型的金属箱体作为主体承载结构，建模过程中对箱体的拼接缝隙、安装孔位、走线槽位都做了精准的参数化约束，确保各部件装配无干涉。箱体外观采用半透明可视化处理，可清晰呈现内部的元器件布局与走线逻辑：箱体侧部预留了散热风扇安装位，建模时还原了风扇的扇叶、防护网栅结构，同时在箱体对应侧壁设计了阵列式通风散热孔，保障控制器长时间运行的散热需求；箱体正面集成了急停按钮组件，红色蘑菇头按钮搭配黄色警示底座，符合工业设备的安全操作规范，按钮旁预留了多组接口安装位与状态指示灯开孔。内部布线设计遵循强弱电分离的工业布线原则，对电源模块、控制主板、信号转接模块的安装位置做了合理分区，走线采用线卡固定的路径规划，避免线缆与散热部件、高频元器件产生干扰，电源模块选用适配的S350-36规格开关电源，建模时还原了电源的接线端子、固定耳结构。材质渲染方面，箱体金属部分采用磨砂金属材质模拟冷轧钢板喷塑的质感，半透明上盖采用半透烟灰色亚克力材质，急停按钮采用亮面红色塑料材质，风扇扇叶采用哑光黑色工程塑料材质，线缆根据功能区分了不同的配色，强电线缆采用深色、信号线缆采用浅色，还原真实电控箱的布线视觉效果。设计过程中充分考虑了控制器的装配维护性，箱体采用可拆卸式侧盖结构，内部元器件均预留了拆装操作空间，走线槽位预留了足够的线缆冗余长度，方便后期元器件更换与线路调整，整体结构紧凑规整，在有限的箱体空间内实现了控制模块、电源模块、散热系统、操作接口的合理集成，既满足数控设备控制器的功能需求，也兼顾了工业设备的外观规整性与使用安全性。
