老式车床刀架总成高精度三维建模作品

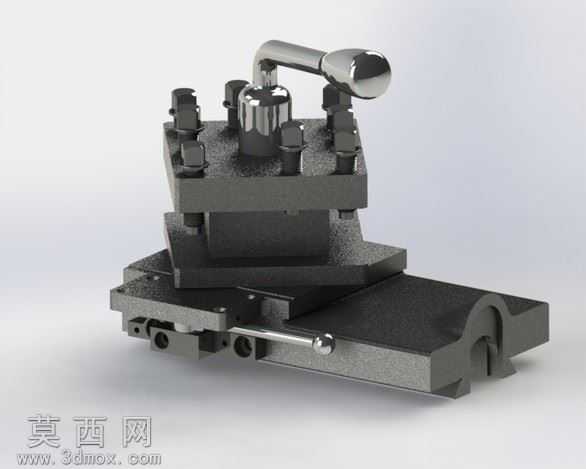

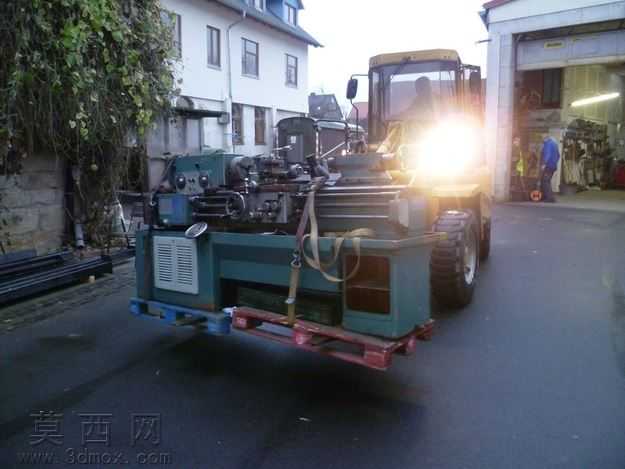

本作品为老式TOS SV18RA型车床的刀架总成三维建模成果，建模过程严格参考1989年捷克斯洛伐克产原厂车床的实体测绘数据，完整还原了刀架从底部安装基座到顶部锁紧机构的全部结构细节。建模阶段采用SolidWorks2012作为核心工具，首先依据测绘得到的长宽高、安装孔位、燕尾导轨配合尺寸等参数，搭建各零件的基础草图，通过拉伸、旋转、切除等基础特征完成主体结构的粗建模，针对刀架上的锁紧螺栓、调节手柄、定位销等标准件，严格遵循机械设计手册的标准参数进行建模，保证各零件的尺寸公差符合实际装配要求。对于刀架底部与中拖板配合的燕尾导轨结构，建模时特意还原了导轨的斜度参数、镶条调节槽的结构细节，确保模型能够模拟真实刀架的滑动调节功能；顶部的四方刀台锁紧机构，完整复刻了手柄凸轮锁紧的运动结构，各转动部件的配合间隙按照实际装配公差设置，可实现刀台的转位、锁紧动作模拟。材质与渲染阶段，针对不同零件的材质特性分别设置参数：铸铁材质的基座、刀台主体采用带有细微铸造纹理的深灰铸铁材质，调整粗糙度参数还原铸铁件哑光、带有细微颗粒质感的表面效果；钢制的锁紧螺栓、操作手柄、调节丝杆采用抛光钢材材质，设置合适的金属反射率与高光参数，还原机加工钢件的金属光泽；手柄端部的操作球头特意做了轻微的磨损质感处理，贴合老设备长期使用的真实状态。渲染时采用三点布光方案，主光源从斜上方45度投射，突出刀架的结构层次与金属质感，辅助光源补全暗部细节避免结构死黑，背景采用浅灰色渐变背景，将视觉焦点集中在刀架模型本身，最终渲染效果清晰展现了刀架各部分的结构特征与材质差异。整个建模过程从零件拆分、尺寸校核到装配验证，完全遵循真实机械产品的设计逻辑，所有零件可完成虚拟装配，不存在干涉问题，能够用于车床结构教学、老旧设备维修参考、改装方案验证等场景，完整还原了这台经典老车床刀架的全部结构特征。
