同轴双联齿轮传动组件结构设计

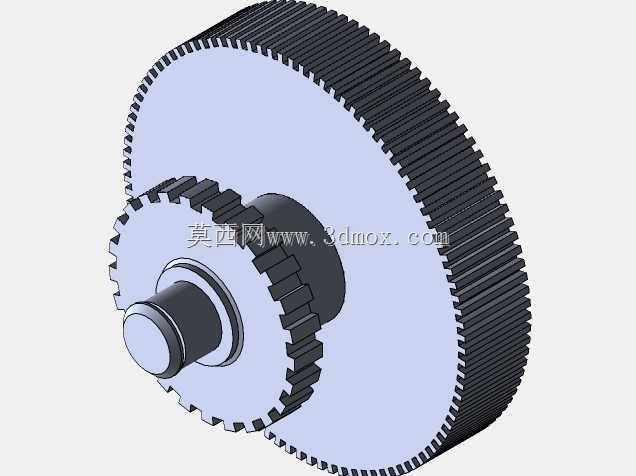

这套同轴双联齿轮传动组件，是机械传动系统中常见的动力传递与转速变换核心部件，广泛应用于小型减速装置、轻工设备进给机构、小型输送线动力单元、台式加工设备传动箱等场景中，承担着匹配动力源输出转速与执行端作业转速、放大输出扭矩的核心作用。整套组件采用同轴集成式布局，将大直径从动齿轮与小直径主动齿轮集成在同一根阶梯轴上，大幅缩减了传统多级齿轮传动所需的轴向安装空间，让整体传动结构更加紧凑，能够适配安装空间受限的小型设备内部布局需求。从功能特性来看，这套双联齿轮组件通过大小齿轮的齿数差实现固定传动比的转速变换，大齿轮负责承接前级动力输入的低扭矩高转速动力，经过同轴的扭矩传递后，通过小齿轮将放大后的扭矩传递给后级执行机构，传动过程平稳可靠，齿轮啮合重合度高，能够有效降低传动过程中的冲击与噪音，适合连续运转的作业工况。在设计思路上，整套结构优先考虑了装配便捷性与运行稳定性，阶梯轴采用轴肩定位结构，齿轮与轴的配合段设置了精准的定位台阶，既能够保证齿轮安装的同轴度，避免运转过程中出现偏磨、跳齿等问题，也能简化装配流程，降低现场安装的调试难度；齿轮齿形采用标准渐开线齿廓设计，啮合间隙控制在合理区间，既保证传动精度，也预留了合理的热膨胀余量，避免长时间运转升温后出现卡滞问题。从安装边界来看，整套组件的最大外轮廓为大齿轮的齿顶圆直径，轴向安装尺寸由阶梯轴的总长度决定，轴端预留了标准的装配轴颈，能够直接与配套的轴承、轴承座配合安装，安装基准统一，不需要额外设计复杂的转接结构就可以集成到现有传动系统中；齿轮的齿宽经过匹配计算，既能够保证足够的齿面接触强度，承受额定工况下的载荷冲击，也不会因为齿宽过大增加不必要的轴向尺寸与转动惯量，兼顾了结构强度与轻量化需求。在实际应用中，这类双联齿轮组件常作为小型减速箱的核心传动单元，能够匹配小功率电机的输出特性，将电机的高转速转化为执行端需要的低转速大扭矩输出，广泛适配小型自动化设备、家用机具、台式加工设备的动力传递需求，结构简单可靠，维护成本低，不需要复杂的润滑系统就可以实现长时间稳定运转。
