剖视展示深沟球轴承三维结构设计

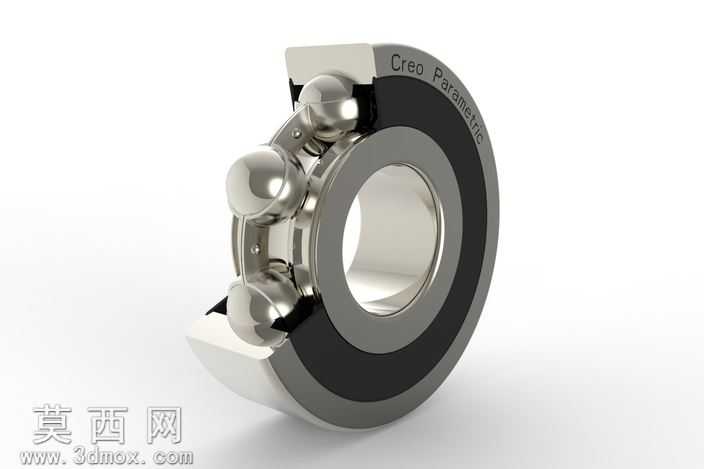

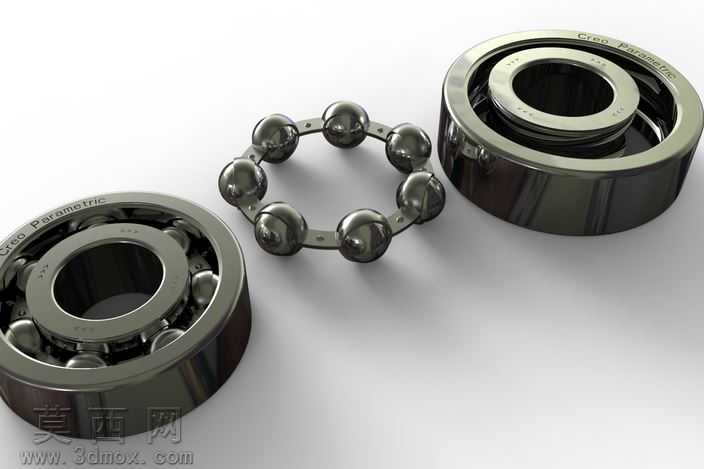

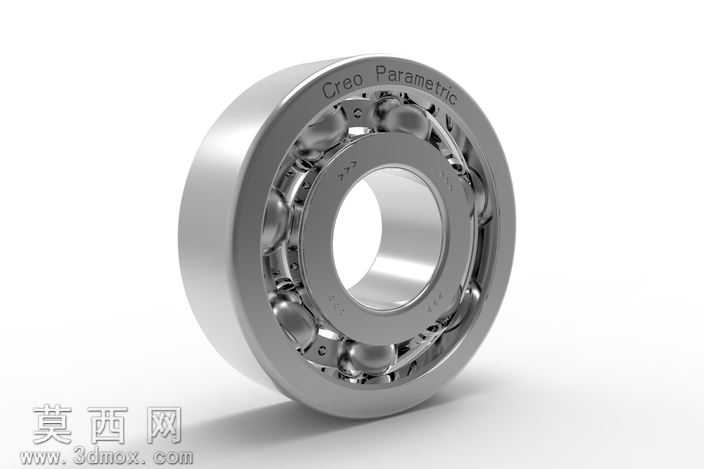

本作品为深沟球轴承的三维参数化设计成果，采用Creo软件完成全流程建模工作，建模过程严格遵循滚动轴承的通用设计规范，通过参数化关联实现了轴承各部件尺寸的联动调整，可快速适配不同规格的同类型轴承设计需求。建模阶段首先完成轴承内圈、外圈的回转体基础特征创建，精准绘制滚道的弧形截面轮廓，通过回转命令生成内外圈的基础实体，对滚道表面的粗糙度相关特征做了简化处理以兼顾模型展示效果与文件运行效率。随后完成滚动体钢球的建模，按照深沟球轴承的钢球排布规律，通过阵列命令完成整圈钢球的均匀排布，保证每个钢球与内外圈滚道的贴合位置精准符合装配要求。保持架部分采用兜孔式结构设计，通过拉伸、切除命令完成单个兜孔的特征创建，再通过圆周阵列适配整圈钢球的位置，确保保持架可以稳定分隔相邻钢球，避免运转过程中钢球之间发生摩擦碰撞。为了清晰展示轴承的内部装配结构，模型采用了1/4剖视的展示形式，切除部分内外圈与保持架结构，将内部钢球与滚道的配合关系直观呈现出来。渲染阶段针对不同部件赋予了差异化的材质：内外圈与钢球采用抛光金属材质，模拟轴承钢的高光泽金属质感，调整反射参数还原金属表面的光影效果；保持架采用哑光深色硬质合金材质，与钢球、内外圈形成视觉区分；密封件部分采用黑色橡胶材质，调整粗糙度参数还原橡胶的哑光质感。整体渲染采用柔和的工作室光照环境，通过多角度光源布置凸显轴承各部件的轮廓与材质差异，让模型的结构层次更加清晰。设计过程中重点考量了轴承的装配合理性，各部件之间预留了符合实际生产要求的装配间隙，既还原了真实轴承的结构特征，也保证模型可用于后续的装配模拟、运动仿真等工作，能够为机械设计中的轴承选型、结构演示提供直观的三维参考。
