杆端关节球形接头三维结构设计

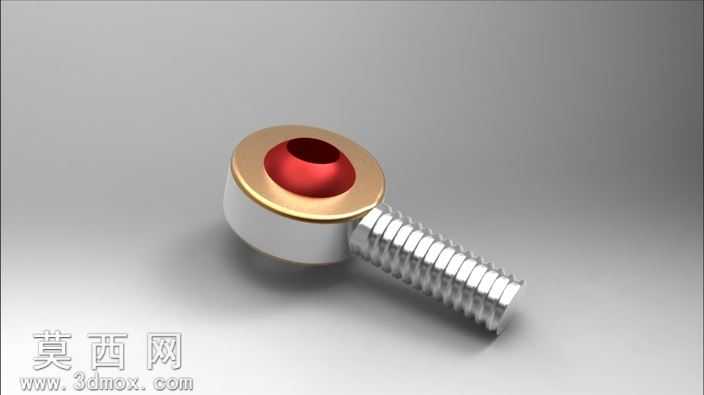

本作品为杆端式球形接头的三维参数化建模成果，建模阶段以实际工业应用的杆端关节轴承接头为实物参照，先通过草图绘制确定核心结构的尺寸基准：首先绘制外螺纹段的牙型轮廓，采用机械设计标准的普通三角螺纹参数，通过螺旋线扫描切除的方式生成完整的外螺纹结构，保证螺纹牙距、牙型角符合通用连接标准，可与对应规格的内螺纹构件实现顺畅旋合。针对核心的球形铰接端，先构建环形外圈的实体结构，外圈与螺纹杆身采用一体化过渡设计，衔接处做圆角应力释放处理，避免应力集中导致的构件断裂风险；外圈内部的球形衬套内孔采用同轴心定位，保证内球面与外圈的同轴度公差控制在合理范围内，实现铰接转动时的顺滑无卡滞。材质与渲染阶段，针对不同结构部件匹配对应工业材质：螺纹杆身与外圈主体采用合金结构钢材质，添加金属表面的细微拉丝纹理与哑光金属质感，还原钢制五金件经表面氧化处理后的真实视觉效果；内部球形衬套采用铜合金材质，添加黄铜特有的暖金色金属反光与轻微的使用磨损质感，区分衬套与主体结构的材质差异，同时通过环境光遮蔽效果强化结构的层次感，清晰展现螺纹牙型、铰接内孔、过渡圆角等细节结构。设计思路上，该球形接头主要用于需要小角度铰接转动的传动、连接场景，建模时重点保证铰接部位的转动自由度与螺纹连接的结构强度，所有尺寸均参照通用五金配件的行业标准设定，既保证结构的合理性，也可直接用于装配验证、工程演示等场景，模型完成后经干涉检查确认各部分无结构冲突，螺纹段与铰接端的衔接强度满足常规工况的使用要求。
