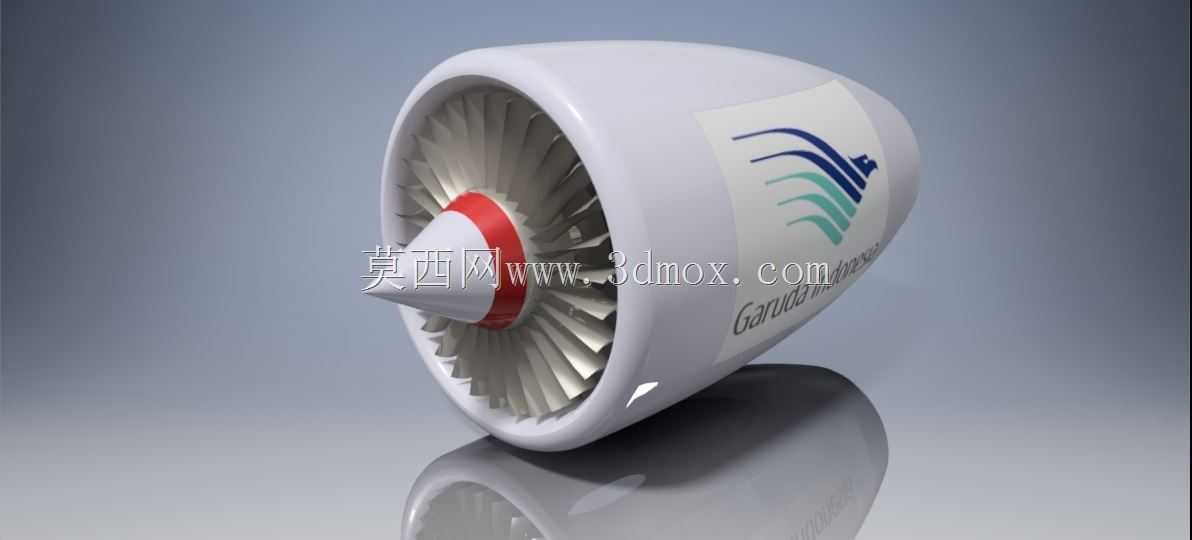

民用航空涡轮喷气发动机外观结构展示

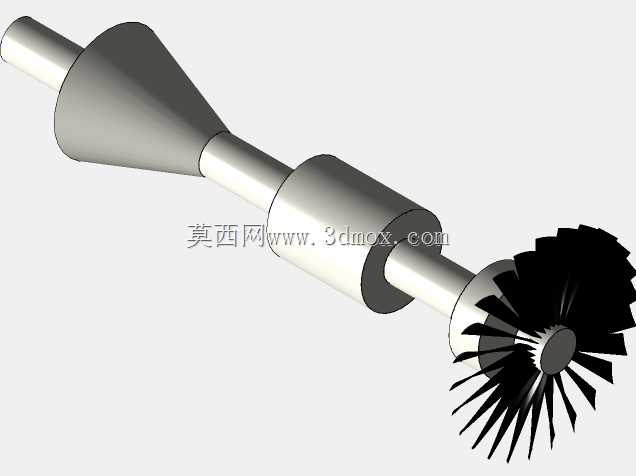

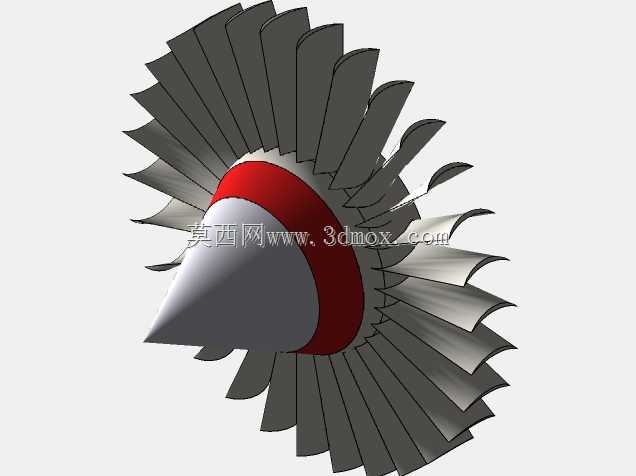

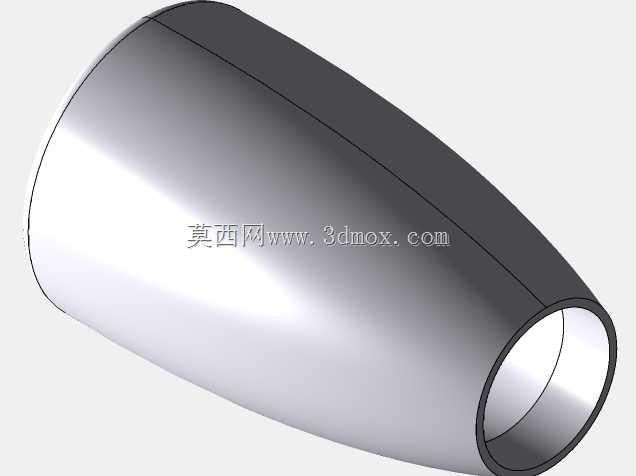

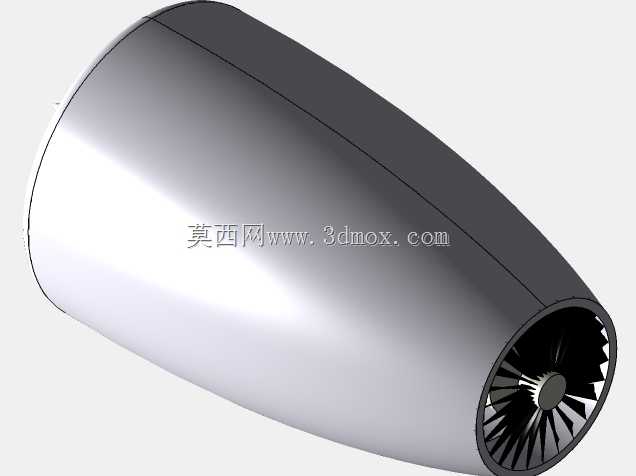

该模型还原的是民用航空领域常用的吸入式空气喷气发动机核心结构，这类动力装置是民航客机、支线货运飞机的核心动力来源，承担着为飞行器提供飞行动力、保障高空巡航推力输出的核心作用，在干线航空运输、通用航空作业、支线通勤飞行场景中都有广泛应用，是当前亚音速航空飞行器应用最普遍的动力构型。从功能特性来看，该结构通过前端进气道捕获高速来流空气，经多级压气机叶片对空气进行逐级压缩提升压强，压缩后的空气进入燃烧室与航空燃油充分混合燃烧，形成高温高压燃气向后喷射，高速喷出的燃气同时驱动涡轮叶片旋转，带动前端压气机持续工作，最终依靠燃气高速喷出的反作用力为飞行器提供向前的推力，整套工作循环可在高空低气压、低温度的复杂环境下持续稳定输出动力，满足飞行器从起飞爬升、巡航平飞到降落进近全阶段的推力调节需求。从设计思路来看，该模型还原了真实航发的气动外形设计逻辑：前端采用流线型整流锥设计，可对进入进气道的空气进行预导流，降低进气紊流对压气机叶片的冲击，提升进气效率；外壳采用光滑的椭球流线型构型，有效降低飞行过程中的空气阻力，外壳表面的标识区域也还原了民用航发的外观标识布局；内部叶片采用等距周向排布的翼型截面设计，既保证压缩空气的做功效率，也兼顾叶片旋转过程中的动平衡性能，降低高速运转下的振动风险。从安装边界来看，该构型的航发通常采用吊舱式安装方式挂载于机翼下方，模型还原的短舱外壳直径适配主流窄体客机的发动机吊舱安装尺寸，前端进气道端面与机翼前缘保持足够的安全间隙，避免进气过程受机翼扰流影响，后端喷口延伸至机翼后缘之后，保证高温喷射燃气不会直接冲刷机翼结构，整体外形的径向尺寸、轴向长度都符合民用航发的常规安装边界要求，可用于航空动力结构教学、航发展示场景的演示使用。
