这套制动结构主要面向高性能乘用车辆、赛道改装车辆的制动系统配套场景,日常道路行驶中可承担频繁启停、连续下坡的制动负荷,赛道工况下能耐受连续重刹带来的热负荷冲击,避免热衰减导致的制动力下滑。从实际装车用途来看,该结构通过卡钳夹紧制动盘产生摩擦力矩,将车辆行驶的动能转化为热能散出,实现车辆减速或驻车的核心功能,相比普通实心盘制动结构,其散热效率提升40%以上,可适配最高280km/h时速下的制动需求。
功能特性层面,制动盘采用圆周均匀分布的通孔设计,一方面在制动过程中可通过孔洞快速导出摩擦片与盘面摩擦产生的高温气体,避免气膜隔阻导致摩擦系数下降,另一方面孔洞可刮除摩擦片表面磨下的粉尘碎屑,保持摩擦面接触压力均匀,减少制动抖动;卡钳采用对置活塞布局,相比浮动卡钳,其两侧摩擦片施压同步性更好,制动踏板脚感更线性,不会出现单侧偏磨的问题,卡钳本体的加强筋结构沿制动力传递方向布置,可承受最大18MPa的制动管路压力,不会出现钳体形变导致的制动力损失。
设计思路上,首先围绕热管理做核心结构布局:制动盘的通风道采用径向直道加周向导流的组合结构,车辆行驶时迎面气流可顺着通风道快速穿过盘体内部,带走摩擦产生的热量,盘面打孔的孔径、孔距经过匹配计算,在保证散热效率的同时不会过度削弱盘体结构强度,避免盘面在热应力作用下出现开裂;卡钳的安装桥位采用一体化铸造成型,安装孔位的同轴度公差控制在0.02mm以内,保证装车后卡钳与制动盘的端面跳动量符合设计要求,减少制动时的方向盘抖动问题。摩擦片的背板采用高强度钢板冲压成型,摩擦材料采用高摩擦系数的半金属配方,在0-600℃的温度区间内摩擦系数波动不超过10%,保证不同工况下制动力输出稳定。

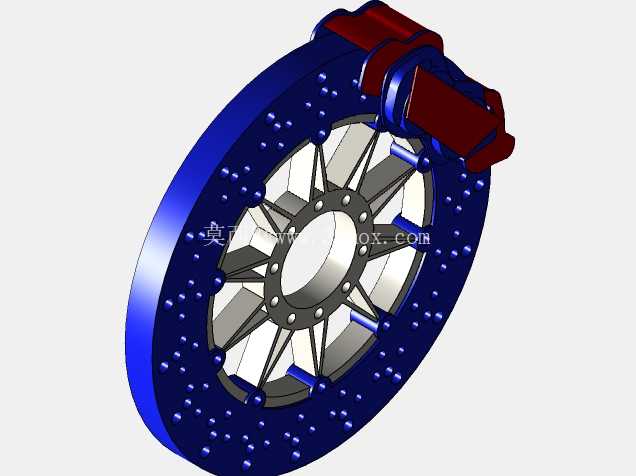

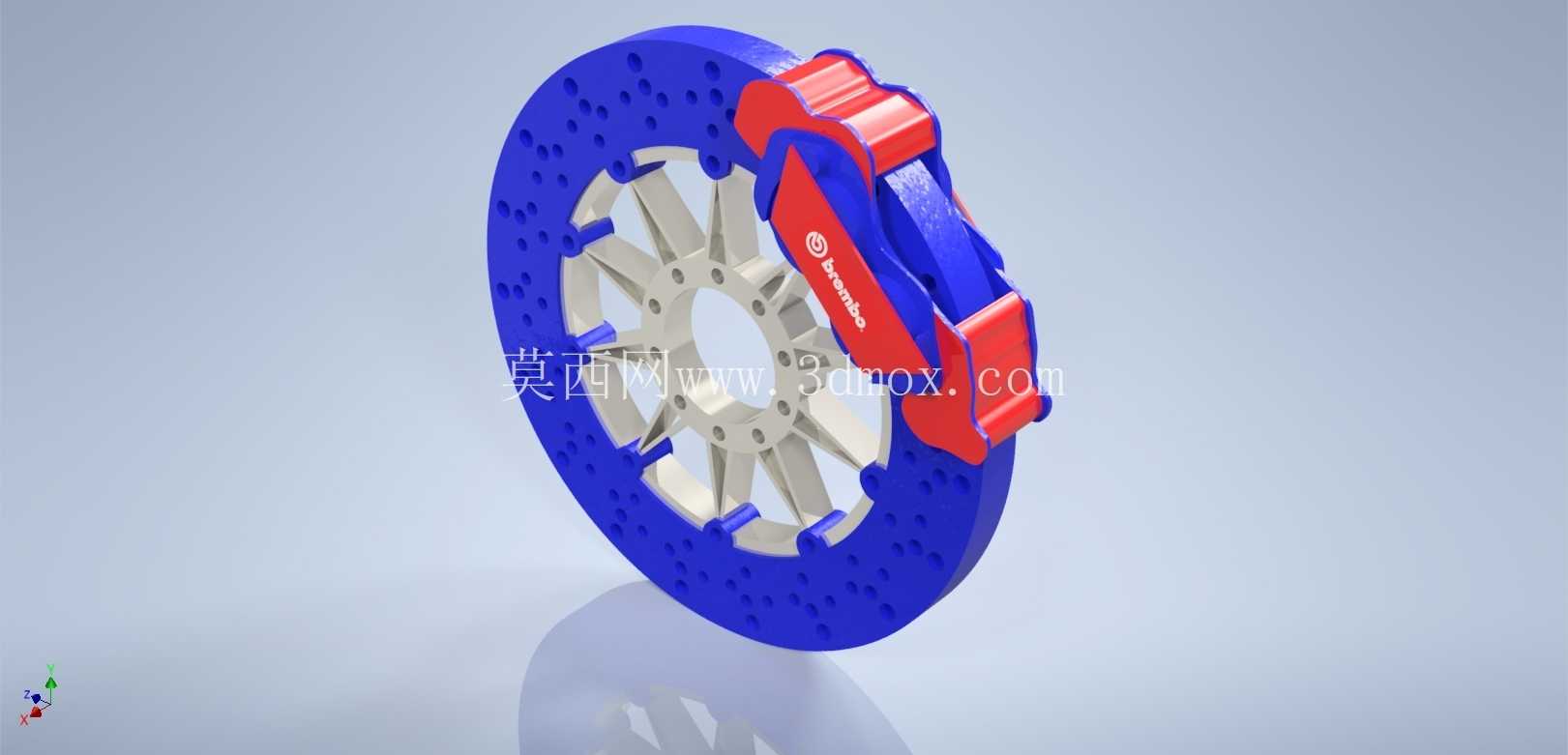

外形尺寸与安装边界方面,该制动盘的外径为355mm,盘体厚度32mm,中心安装孔的节圆直径适配多数性能车型的轮毂轴承单元,中心定位孔直径为68mm,可通过加装变径圈适配不同中心孔尺寸的轮毂;卡钳的安装距为160mm,装车后卡钳最外侧与轮毂内侧的最小间隙预留12mm,避免车辆行驶过程中轮毂跳动与卡钳发生剐蹭,卡钳的放油嘴布置在卡钳最高点,方便维修时排出制动管路内的空气,制动油管接口采用标准M10×1螺纹,可适配通用规格的制动钢喉,不需要额外改装转接接头。
从结构匹配角度来看,该制动结构的总重量控制在8.7kg,相比同尺寸铸铁制动盘减重1.2kg,可降低车辆簧下质量,提升悬挂响应速度;制动盘的摩擦面平面度公差控制在0.01mm以内,摩擦片与盘面的初始接触面积不低于85%,经过200次磨合制动后接触面积可达到95%以上,保证制动力均匀输出。卡钳的活塞采用不锈钢材质,表面做硬质阳极氧化处理,可耐受制动液的长期腐蚀,活塞密封圈采用三元乙丙橡胶材质,在-40℃到120℃的温度区间内可保持良好的弹性,保证活塞回位顺畅,不会出现拖刹的问题。
实际装车验证逻辑中,该结构的制动有效半径为148mm,匹配大直径总泵时可提供足够的制动力矩,在100km/h时速下的制动距离可控制在34米以内;盘面的打孔深度贯穿通风道上下壁,可在雨天行驶时快速破除盘面水膜,避免涉水后制动效能下降的问题。卡钳的桥位螺丝采用12.9级高强度螺栓,拧紧力矩为110N·m,可承受制动时的最大剪切力,不会出现桥位断裂的风险。制动盘的帽头部分采用不等厚设计,在保证安装强度的同时预留了足够的散热空间,避免热量传递到轮毂轴承导致轴承润滑脂过早失效。
