四层组合式工业仓储置物货架结构

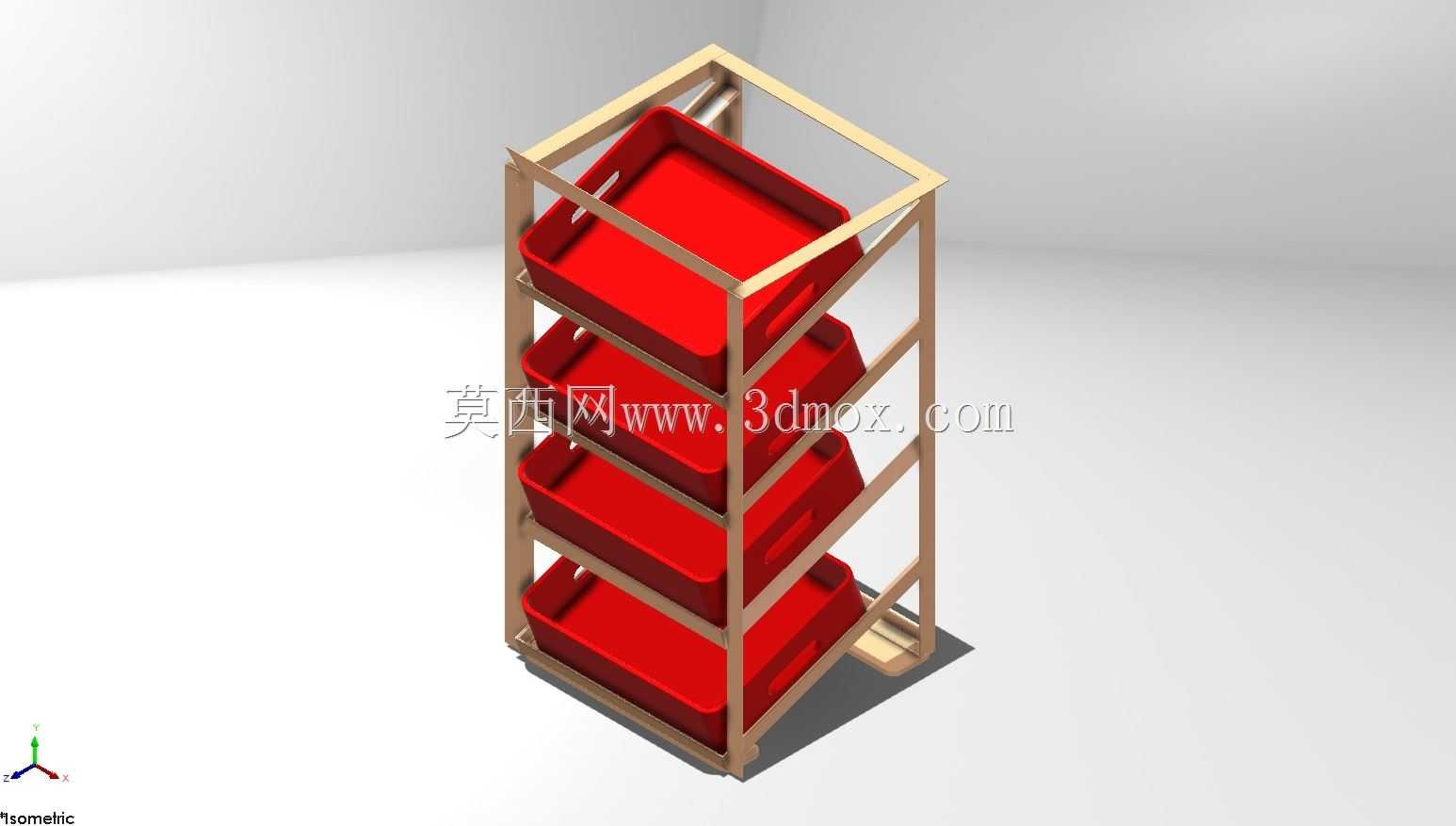

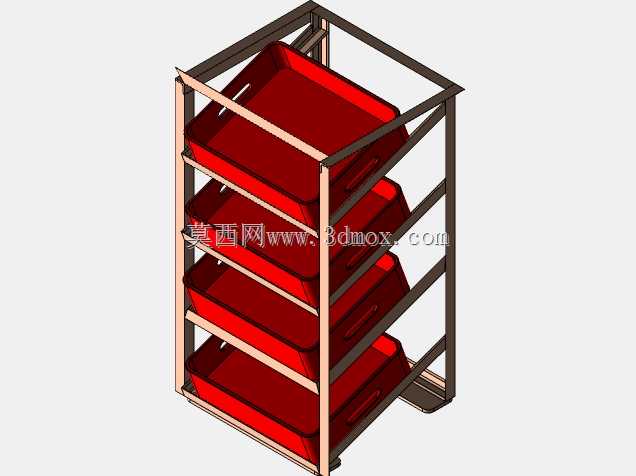

　　这套四层置物结构主要面向生产车间线边暂存、小型备件仓、电商拣货工位这类高频存取小件物料的场景，日常用来存放标准件盒、电子元器件周转盒、小型加工半成品料箱，替代传统的层板直接堆放模式，能把零散的塑料周转料盒做规整的竖向排布，避免料盒堆叠滑落、混料错拿的问题。整体框架采用等截面矩形型材做焊接拼接，四根竖向立柱作为主要承力构件，上下端通过横向围框做刚性连接，形成稳定的门式框架结构，没有额外的斜向支撑件，正面完全开放，存取物料时不会有杆件干涉操作空间，操作人员站在架体正前方就能直接抽拉任意层的料盒，不需要侧身避让结构件。

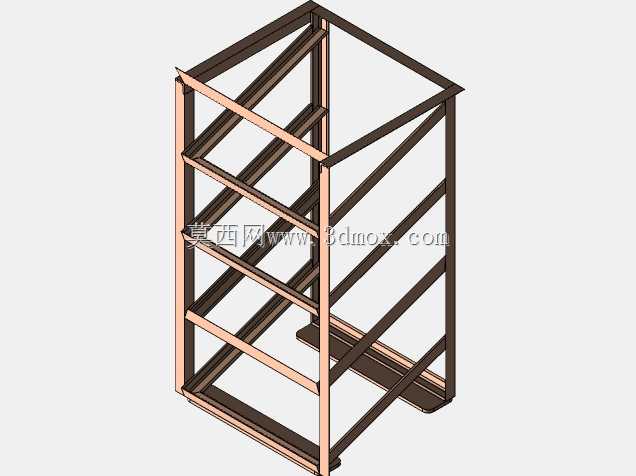

　　每层的承载托边直接和立柱内侧焊接固定，托边的内空尺寸刚好匹配标准塑料周转料盒的外轮廓宽度，料盒放入后前后左右的窜动量控制在3毫米以内，不会因为架体轻微晃动出现料盒偏移掉落的情况，托边的上表面做了微凸的限位挡点，对应料盒底部的定位凹槽，料盒推到位后会有轻微的卡滞感，确认放置到位。架体的底部后侧设置了一小块外伸的接地支脚，这个结构是为了平衡前方存取物料时的前倾力矩，当操作人员把最上层料盒完全抽出时，整个架体的重心依然落在底部支撑边界以内，不需要额外打膨胀螺栓固定在地面，方便车间根据生产布局调整随时移位，不会破坏地面环氧层。

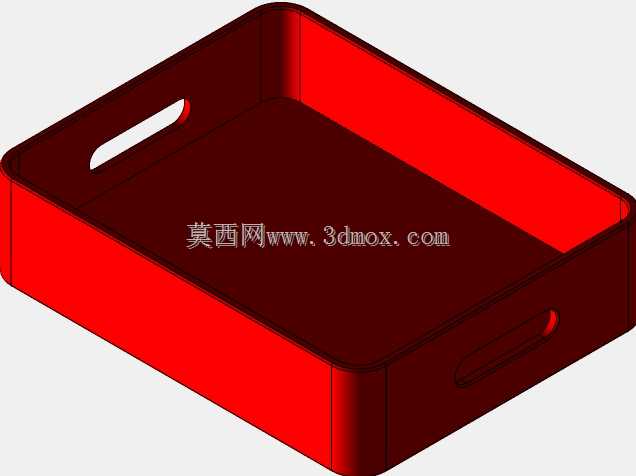

　　料盒采用前低后高的敞口设计，正面的高度比背面低20毫米，操作人员不用把整个料盒从架体上拿下来，就能直接看到盒内存放的物料，伸手就能拿取最内侧的零件，料盒两侧做了内凹的抠手位，满盒状态下戴劳保手套也能顺利施力抽拉。整个架体的竖向层间距做了等距分配，每层的净空高度刚好适配常用的200毫米高周转料盒，不会出现层高过大浪费竖向空间、层高过小放不进料盒的问题，整体宽度控制在单排料盒的尺寸，属于窄型架体，可以沿着车间立柱间隙、流水线侧边的狭窄空位摆放，充分利用零散的竖向空间，不会占用主要的物流通道宽度。

　　框架的型材转角处都做了圆角打磨处理，没有尖锐的焊疤毛刺，避免操作人员过往时剐蹭工作服或者划伤手臂，所有焊接位置都做了满焊处理，焊后打磨平整，长期承重不会出现焊缝开裂的情况。在实际使用中，这类架体可以多组并排拼接使用，相邻架体通过立柱上的预留孔位用螺栓连接，形成更长的连续存储墙，也可以单独放置在工位旁边，作为操作者个人的工具、待加工零件暂存架，相比大型的重型仓储货架，这种小型组合架的灵活性更高，不需要专门的规划安装，到场就能直接投入使用，承载能力完全满足小件物料的存储需求，单根托边的承重可以达到25公斤，四层满放的总承重也不会超过框架的受力极限，日常使用中不需要额外做强度校核。设计时特意没有设置层板，而是让料盒直接放置在托边上，一方面减少了层板的材料消耗，降低整体自重，另一方面料盒可以单独取下清洁，架体的托边结构没有卫生死角，掉落的切屑、灰尘可以直接从托边间隙扫落，日常维护打理更方便。架体的整体高度控制在成年人站立视线平齐的位置，最上层的料盒存放位置也不需要踮脚或者踩登高梯就能操作，最下层的料盒位置也不需要过度弯腰就能存取，符合人工操作的人机工程学要求，长时间拣选物料也不容易产生操作疲劳。
