DIY皮带传动模拟轮转向控制装置

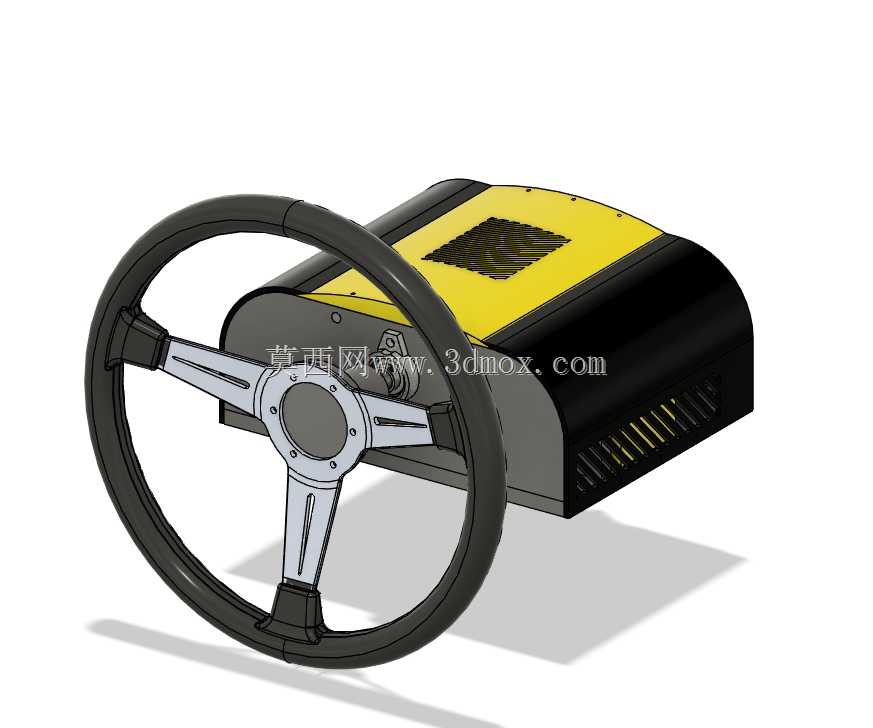

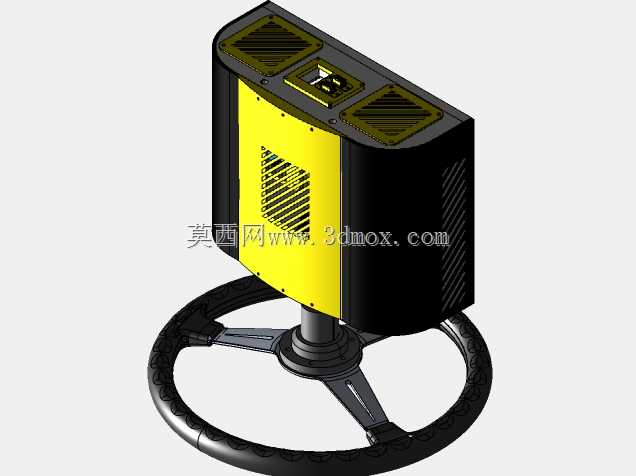

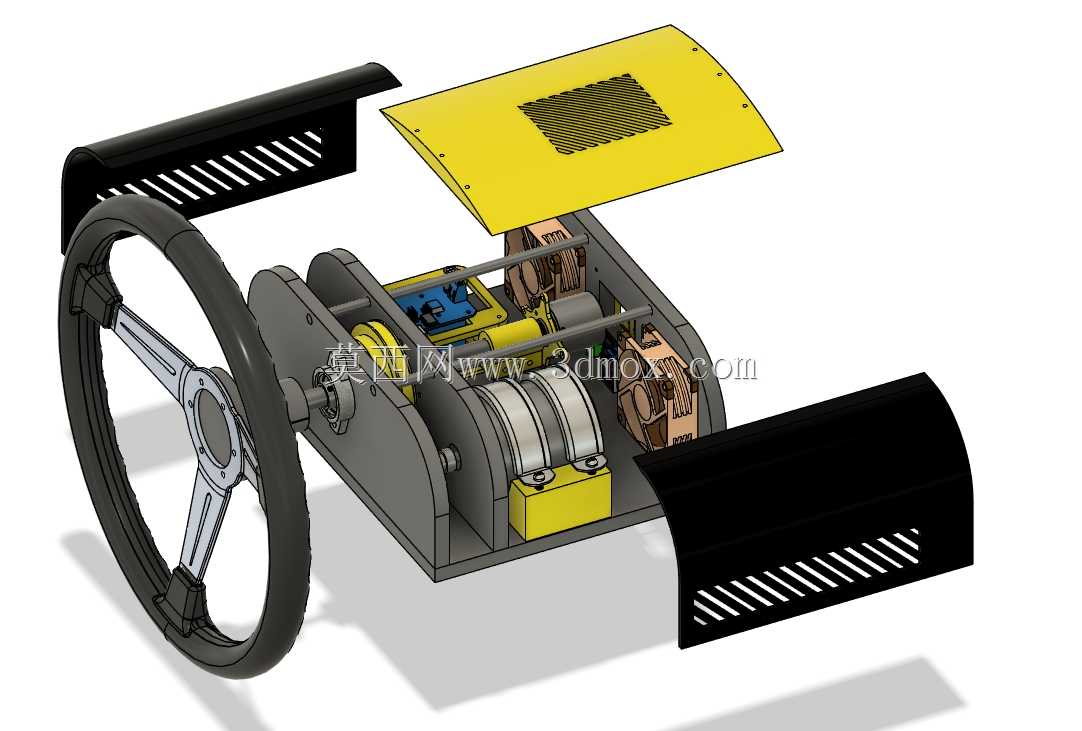

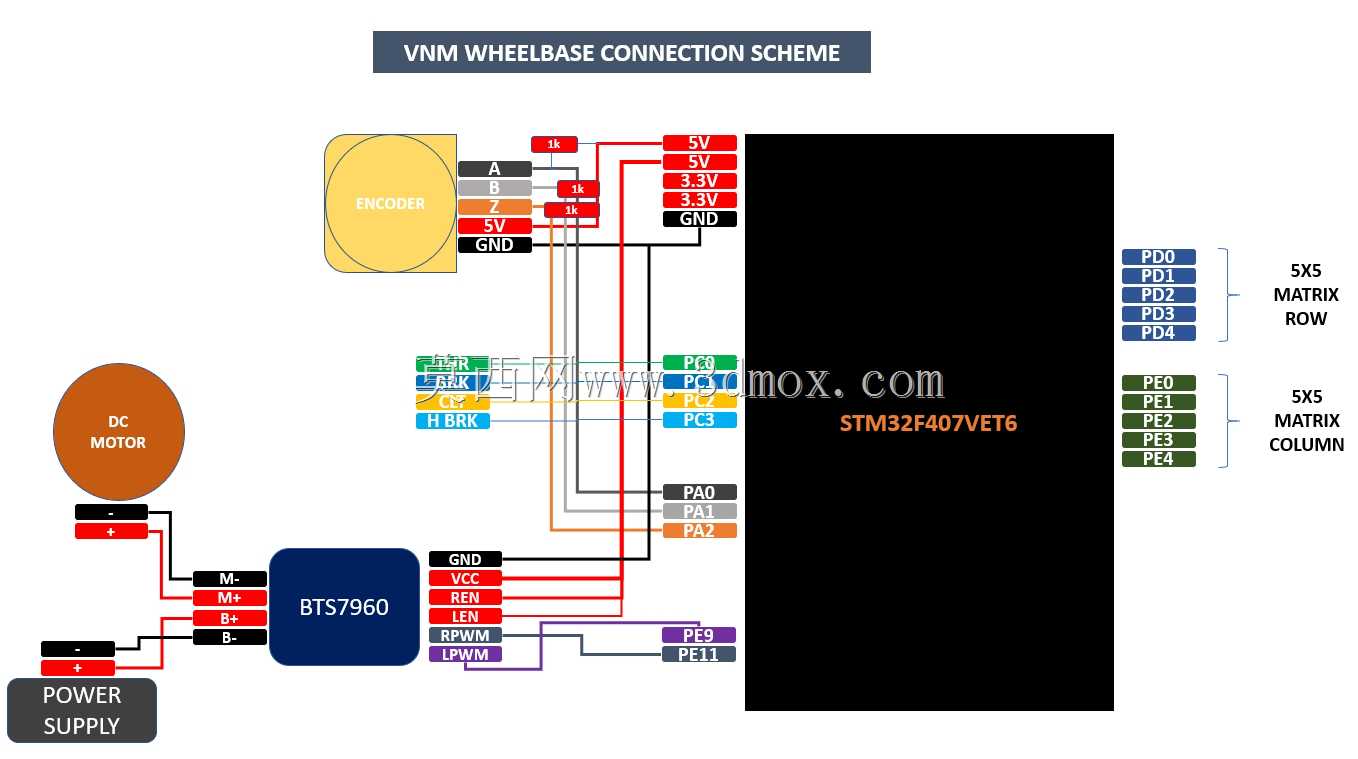

该装置主要面向赛车模拟驾驶、小型线控转向教学实验、业余DIY驾驶外设搭建场景使用，可作为模拟驾驶设备的转向输入执行端，也可用于小型线控转向系统的原理验证与功能测试，为驾驶模拟方案提供紧凑可靠的硬件支撑。装置核心采用皮带传动结构实现动力传递，搭配24V高转速驱动源与固定减速比的传动组合，可稳定输出5-6N·m的转向扭矩，足以匹配常规模拟驾驶场景下的转向力反馈需求，也能满足小型线控转向实验中的负载驱动要求，整套动力输出由嵌入式控制单元完成信号解析与动作执行，可精准响应转向角度指令，实现转向动作的实时跟随。设计过程中优先考虑了紧凑化的安装边界，整体采用卧式布局，转向盘采用常规三辐式运动方向盘结构，握持直径符合人体工程学设计，操作时的握持手感与真实赛车方向盘趋近，后方的动力与控制单元采用一体化封闭壳体设计，壳体上预留散热通槽保证长时间运行的热量散发，整体安装基面平整，可直接固定在模拟驾驶台架、实验工作台面上，无需额外设计复杂的转接固定结构。传动结构设计上选用皮带传动方案，一方面可以通过皮带的柔性缓冲吸收转向动作瞬间的冲击载荷，避免刚性传动带来的部件磕碰损坏，另一方面皮带传动的静音表现更优，适合长时间室内模拟驾驶使用，不会产生齿轮传动的高频噪音影响使用体验；减速比的匹配经过反复核算，既保证了足够的输出扭矩满足转向力反馈的阻尼需求，也兼顾了转向响应的速度，不会出现转向动作滞后的问题。控制单元集成在壳体内部，整体走线全部隐藏在壳体空腔内，外部仅需预留电源与信号接线即可完成部署，壳体上部预留的格栅区域既可以作为控制模块的散热通道，也可作为状态指示灯的观察窗口，方便使用者实时查看设备运行状态。转向盘与动力输出轴之间采用花键连接结构，安装拆卸便捷，后期可根据使用需求更换不同尺寸、不同握感的方向盘，适配不同的模拟驾驶场景；整体外形尺寸控制合理，不会占用过多台架空间，无论是个人玩家搭建家用模拟驾驶舱，还是教学场景下开展线控转向原理实验，都能快速完成安装部署，稳定实现转向动作的执行与力反馈输出。
