模拟赛车直驱基座DIY轴距外壳

　　这套结构面向模拟赛车外设中的直驱力反馈基座，核心是把电机、驱动板、散热风道、安装轴和外部接口整合到一个可自行加工或3D打印的箱体内。实际使用场景集中在家用赛车模拟器、电竞驾驶舱、训练台以及小型体验装置中，箱体需要承受方向盘转动时产生的持续反扭矩，同时还要兼顾桌面、型材支架和管架座舱等多种安装边界。

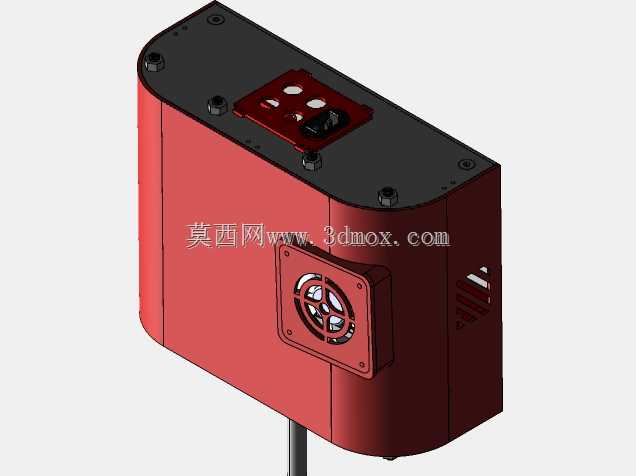

　　外形上采用圆角长盒式布局，主体为竖向安装的封闭壳体，顶部布置可拆卸盖板，侧面预留风扇安装窗口，底部伸出方向盘连接轴。圆角处理并不是单纯的外观修饰，更多是为了降低薄板或打印件在转角处的应力集中，也能避免座舱内人员操作时碰到尖锐边缘。壳体前侧风扇区域采用方形法兰座加圆形通风口的组合，风扇通过螺钉固定在独立安装面上，格栅与外壳形成连续风道，使气流能够穿过电机和驱动板附近的热区。

　　从结构分工看，顶部盖板承担检修和装配入口的作用。盖板上设置多处螺钉孔，边缘孔位用于与箱体侧壁连接，中部开孔区域对应电气接口、开关或调零部件的安装位置。这样的布置方便在不拆解整个基座的情况下完成接线检查、控制器更换和传感器校准。盖板与箱体之间应保留均匀的搭接边，搭接面既能提高螺钉连接后的刚性，也能为加装减震垫或密封垫留下空间。

　　箱体内部需要围绕直驱电机的轴线组织空间。电机通常位于靠近输出轴的一侧，驱动板、电源模块和接线区域则靠后或靠上布置，避免大功率线缆与信号线束交叉缠绕。输出轴从下部伸出，轴周区域应保持足够的同心度和壁厚，因为方向盘急打、回正和路面振动反馈都会把载荷传回该区域。若采用3D打印制作，轴座周围应增加局部壁厚、加强肋或金属嵌件；若采用钣金或机加工方式制作，则可在轴孔处设置独立轴承座，通过螺栓固定到箱体上，便于后期维护。

　　散热设计是该类设备不能忽略的部分。直驱电机在长时间漂移、拉力或方程式模拟中会持续输出力反馈，驱动模块也会产生热量。侧面风扇窗口将空气从外部引入，箱体另一侧或后部应设置对应出风通道，使气流不是在腔内短路循环，而是扫过电机壳体和散热片。风扇安装座四周的螺钉孔需要与常见轴流风扇尺寸匹配，格栅筋条既要保护扇叶，又不能过度遮挡通风面积。

　　安装边界方面，底部输出轴需要与方向盘快拆、联轴器或电机轴保持同轴，箱体后侧或底部应预留与赛车模拟器支架连接的孔位。实际装机时，基座不能只靠外壳薄板承受全部扭矩，最好通过内部电机安装架把扭矩传递到背部加强板，再连接到铝型材或钢管支架。箱体上的安装孔建议采用长圆孔或分组孔位，以适应不同支架间距，并补偿加工误差。

　　建模时需要重点控制三类关系：一是盖板、侧壁、风扇座和轴座之间的装配间隙；二是螺钉孔、沉头孔和定位孔的同轴关系；三是内部元件与外壳内壁的安全距离。外壳内壁不能紧贴驱动板发热元件，线束转弯处也要预留弯曲半径。对于打印件，侧壁厚度、螺孔热熔铜螺母长度、盖板螺钉间距都要结合材料层厚和受力方向校核；对于钣金件，则要考虑折弯半径、展开尺寸和焊接变形。

　　该结构的价值在于把零散的电机、控制板和散热件整理成一个完整的赛车外设模块，既保留DIY改装的灵活性，又让外观、维护、散热和支架安装具有明确的工程边界。
