赛车踏板霍尔传感替换改装结构

　　这套结构面向模拟赛车驾驶外设的踏板改造场景，针对原有LC踏板采用称重传感器采集行程、受力信号的方案，完成霍尔效应传感方案的替换适配，多用于民用模拟赛车 rig 搭建、驾驶训练外设改装、电竞赛车输入设备调校这类场景，解决原有称重传感器长期踩踏后易出现零点漂移、过载损坏、信号标定繁琐的实际使用痛点。

　　从实际使用功能来看，整套踏板总成承担模拟赛车驾驶中油门、离合踏板的踩踏行程与踩踏力度信号采集功能：操作者踩踏踏板臂时，踏板绕主铰接转轴转动，替换的KY-024霍尔效应传感器通过感应随踏板转轴同步转动的磁体位置变化，输出对应踏板转角的线性电信号，直接传递给赛车模拟控制端，替代原称重传感器靠弹性体形变测力的采集逻辑，信号响应无接触磨损，长期高频踩踏下不会出现弹性体疲劳带来的信号偏差，适配日常高频练车、长时间赛事模拟的使用需求。

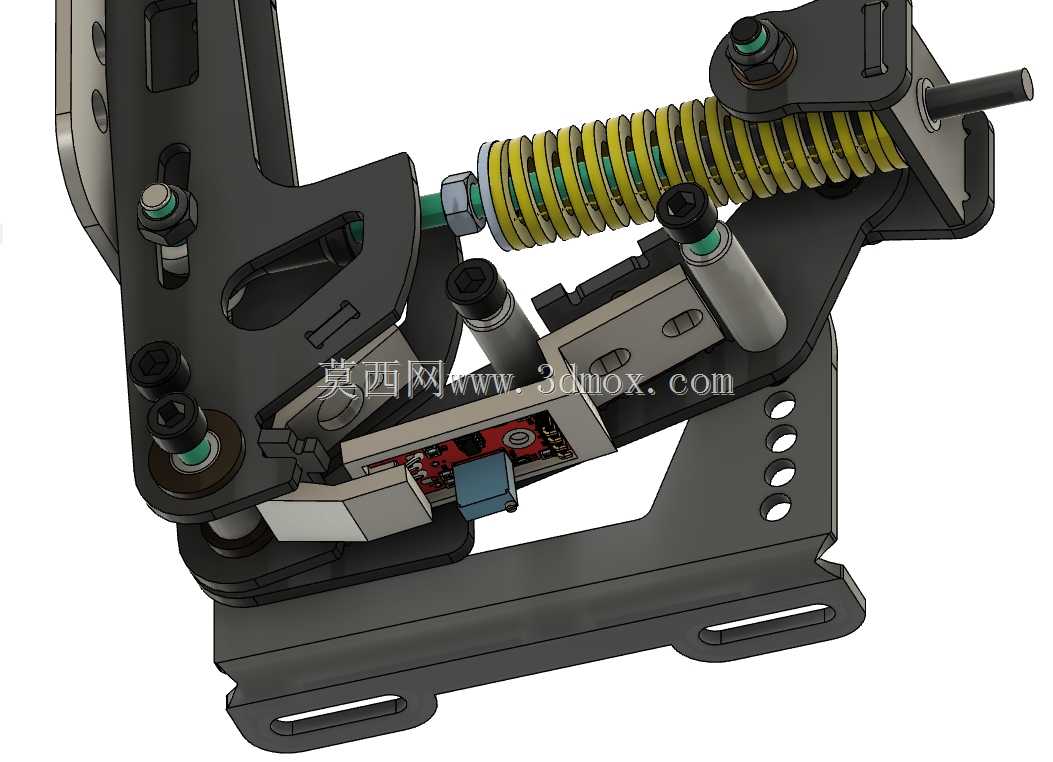

　　结构设计上优先兼顾改装兼容性与运动可靠性：主体支撑支架采用折弯钣金成型，预留多组可调安装长槽与定位孔位，既可以直接适配原有LC踏板v2版本的安装孔位，无需对玩家现有踏板底座做二次打孔改造，也支持根据不同驾驶 rig 的安装空间调整踏板整体的前后、高低位置；踏板复位采用大节距圆柱螺旋压缩弹簧作为回位弹性元件，弹簧两端设置导向轴与限位衬套，避免踏板快速回弹时弹簧出现径向窜动、卡滞，弹簧预紧力可通过端部的调节螺母进行调整，玩家可以根据自身踩踏习惯调整踏板脚感的软硬程度；铰接转动位置全部加装带法兰的自润滑衬套，转轴采用台阶轴定位，轴向通过锁紧螺母锁止，消除踏板转动过程中的旷量，保证踩踏动作的顺滑无虚位。

　　霍尔传感器的安装位做了专属适配设计：传感器电路板固定在踏板支架的静止侧安装座上，感应磁体固定在随踏板摆动的摇臂端部，两者之间预留均匀的感应气隙，安装座上开设长条形调节孔，初次装配时可以微调传感器与磁体的相对位置，保证踏板全行程转动过程中霍尔芯片始终处于线性感应区间，不会出现行程两端信号截断的问题；传感器走线沿支架内侧的线槽布置，预留足够的弯折余量，避免踏板反复摆动过程中线缆被拉扯、磨破。

　　安装边界方面，整套踏板总成的底座安装孔采用横向长槽设计，兼容市面上主流模拟赛车踏板支架的孔距范围，整体横向占用宽度适配单踏板的安装空间，弹簧外侧预留足够的防护间隙，踩踏全行程中弹簧不会与周边支架、传感器线束发生运动干涉；踏板臂的踩踏行程转角按照实车离合、油门踏板的常规行程设定，转动角度范围匹配霍尔传感器的有效感应区间，支架上预留的多组档位孔位还可以调整踏板的初始高度，适配不同坐姿、不同脚长的操作者使用需求。整套结构所有运动部件的受力路径清晰，踩踏力从踏板臂传入后，经铰接转轴传递到支架，弹簧提供反向回位力，传感器仅负责位置信号采集，不承受踩踏载荷，从根源上避免传感器受外力冲击损坏，大幅提升改装后踏板的长期使用稳定性。
