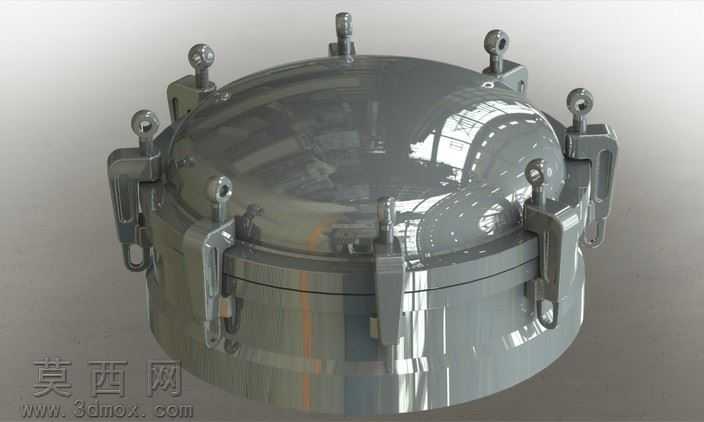

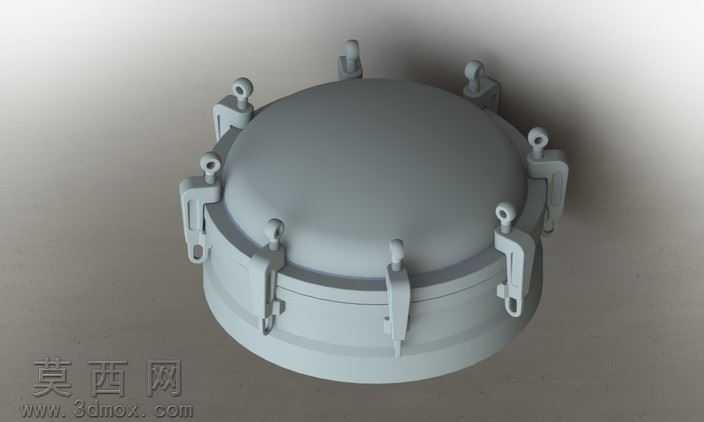

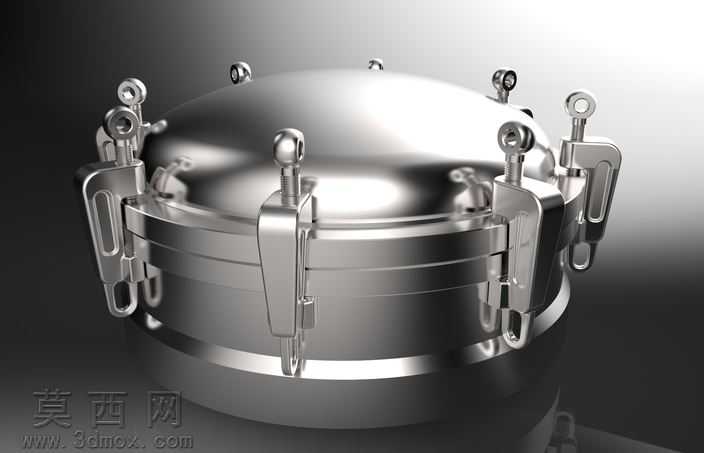

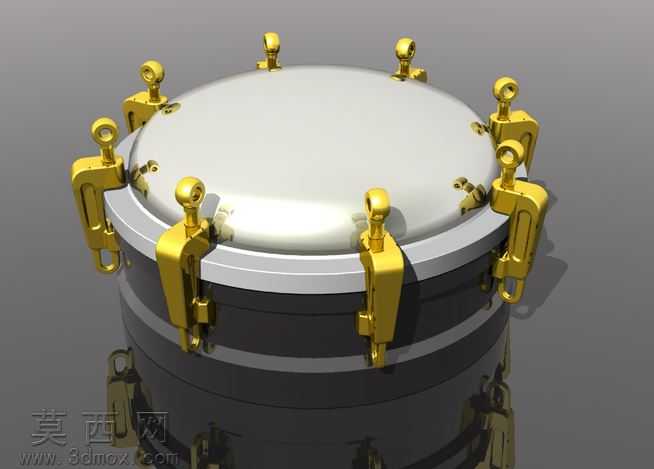

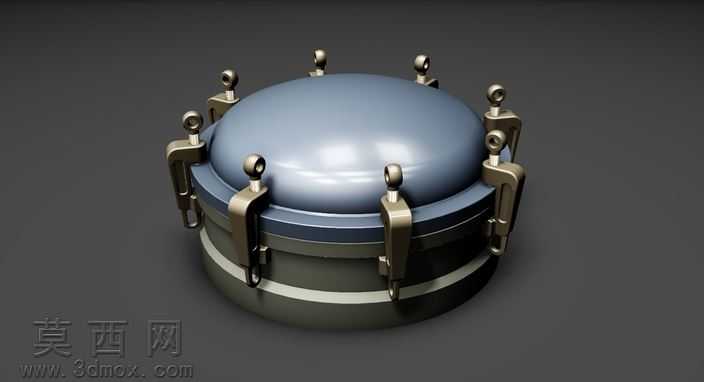

DN400规格快开式压力容器人孔结构

本作品为DN400公称直径的快开式压力容器人孔三维建模成果，建模过程中严格遵循承压容器人孔的通用设计规范，对整体结构进行1:1等比例还原，完整呈现了人孔盖、筒体法兰、快开锁紧机构、密封限位结构等全部组成部件的细节特征。建模阶段首先以回转体特征为基础，构建椭圆形人孔盖与对接筒体的基础基体，针对盖体的圆弧过渡区域做了连续曲率处理，避免应力集中的结构缺陷，保证承压状态下的力学性能合理性。快开锁紧组件采用阵列式分布设计，沿法兰圆周均匀布置多组吊环式快压锁扣，每个锁扣都单独建模还原了铰接转轴、压紧手柄、锁紧卡扣的完整运动结构，可直观展示锁扣的开合动作逻辑，铰接部位的配合间隙按照实际装配公差设置，还原真实的装配关系。材质渲染阶段采用食品级抛光不锈钢材质表现，对金属表面做了高反光抛光处理，精准还原不锈钢材质的镜面反射特性，边缘棱线处添加细微的倒角高光，突出金属加工的精密质感，密封槽部位做了亚光质感区分，清晰标识密封件的安装位置。结构设计上充分考虑快开人孔的使用需求，无需拆卸全部螺栓即可实现快速开启与闭合，锁扣的压紧行程经过合理设置，可保证密封面均匀受压，满足压力容器的密封要求，盖体顶部的吊环结构还原了起吊开启的辅助结构，方便检修时的盖体移位操作。整体模型装配关系清晰，各部件无干涉错配，结构细节完整，可用于压力容器人孔的结构展示、装配教学、方案评审等场景，能够直观呈现快开人孔的工作原理与结构特点。
