舰载近程自动武器站精细三维建模作品

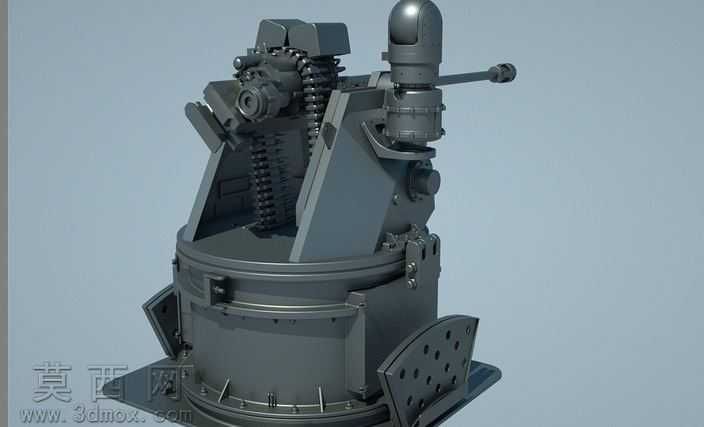

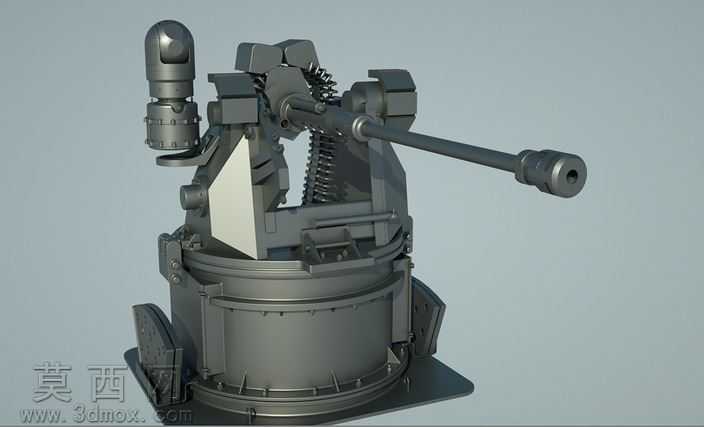

本作品为舰载近程自动武器站的三维建模成果，建模过程中严格参照真实舰载武器站的结构比例与功能布局开展设计，首先通过基础几何体搭建整体框架，明确底座、俯仰机构、炮身、观瞄组件四大核心模块的空间位置与装配关系。底座部分采用回转式结构设计，建模时还原了圆柱形基座的加强筋布局、安装固定耳板以及内部回转支撑的隐含结构，通过倒角、圆角处理还原金属铸造基座的厚重质感，表面做了均匀的粗糙金属材质处理，模拟舰艇装备长期处于高盐高湿环境下的哑光金属漆面效果。俯仰机构部分完整还原了高低机的弹簧缓冲组件、齿弧传动结构、摇架支撑结构，弹簧部分采用螺旋扫描特征生成，还原了真实弹簧的节距与线径参数，齿弧部分做了精确的齿形建模，确保结构逻辑符合真实机械传动原理，摇架与炮身的连接部分还原了前后衬套、挡肩等定位结构，保证虚拟装配时的同轴度符合设计要求。炮身部分从炮口制退器到炮尾节套逐段建模，炮口制退器还原了侧孔结构与消焰腔造型，炮管部分做了渐变壁厚的结构处理，表面添加了细微的防滑纹理与温度标识刻线，材质上区分了炮管的耐高温合金材质与摇架的结构钢材质，通过粗糙度、反射率参数的差异区分不同部件的材质特性。观瞄组件位于炮身侧上方，建模时还原了光电观瞄仪的球形护罩、镜头模组、安装支架结构，护罩采用半哑光的深色复合材料材质，镜头部分做了高反射玻璃材质处理，添加了细微的环境反射效果提升真实感。渲染阶段采用三点布光方案，主光从侧上方45度照射突出武器站的整体轮廓与结构层次，辅光从另一侧补光消除暗部死黑，轮廓光从后方打亮边缘结构区分模型与背景，地面添加了柔和的投影效果，整体渲染风格偏向工业产品展示效果，清晰呈现各部件的装配关系与结构细节。建模过程中对所有活动部件做了装配约束预留，回转底座可实现360度水平旋转，俯仰机构可实现-15度到+60度的高低俯仰，所有铰接位置的间隙控制在合理范围内，既保证结构展示的清晰性，也符合真实机械装备的装配公差逻辑，整体模型布线规整，无多余几何面，可用于军事装备展示、结构原理教学、虚拟仿真场景搭建等多种用途。
