带气动管路的拾取放置移栽执行机构

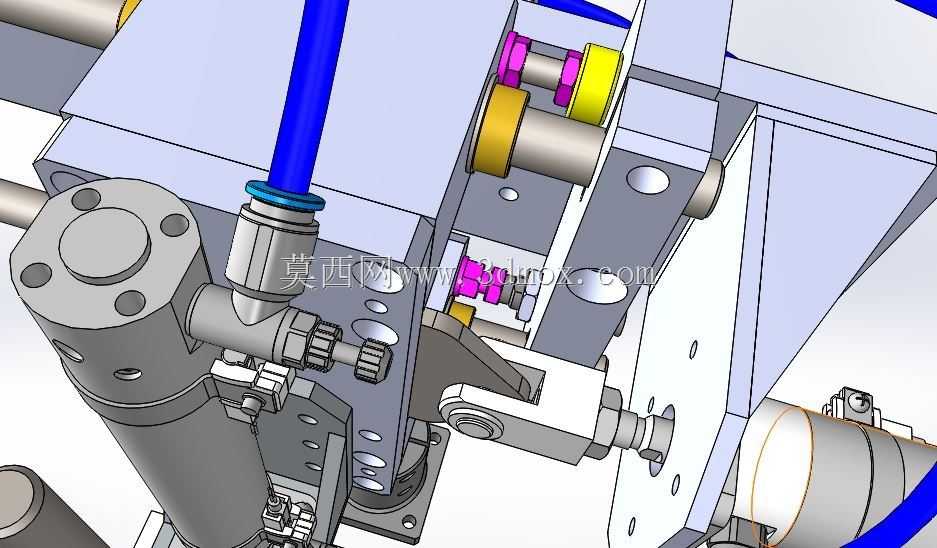

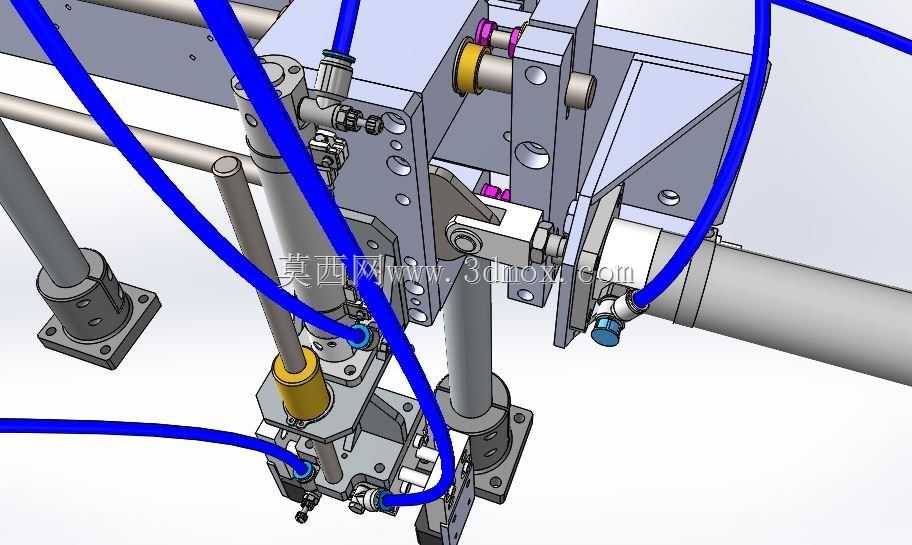

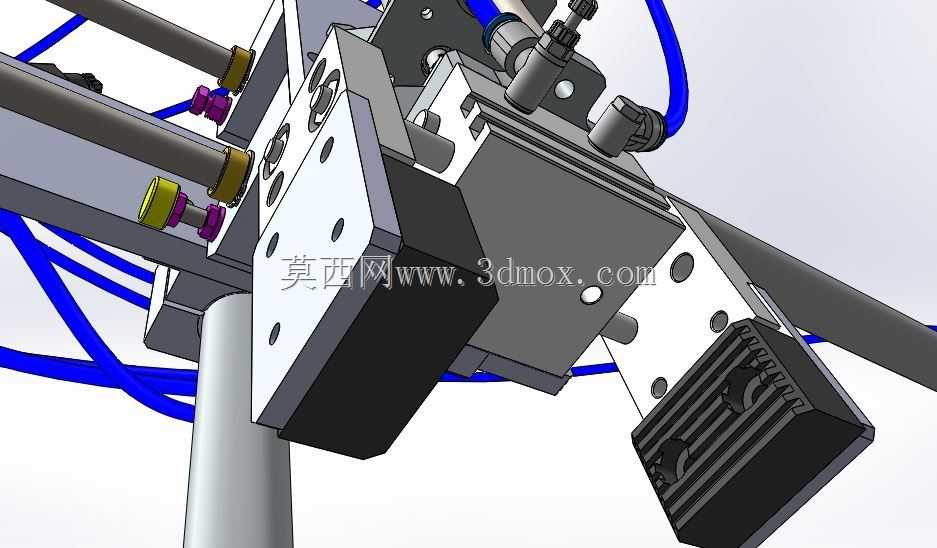

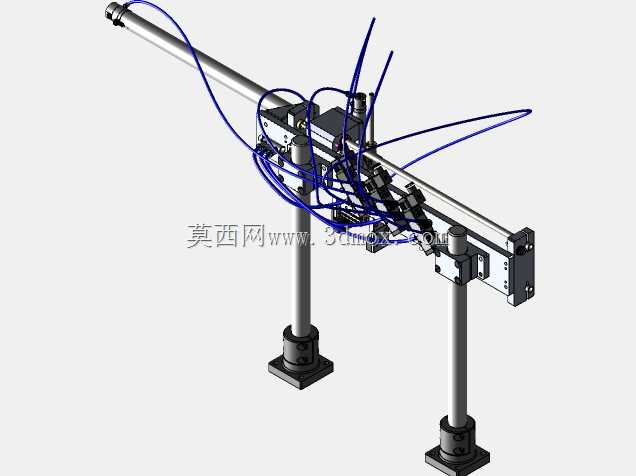

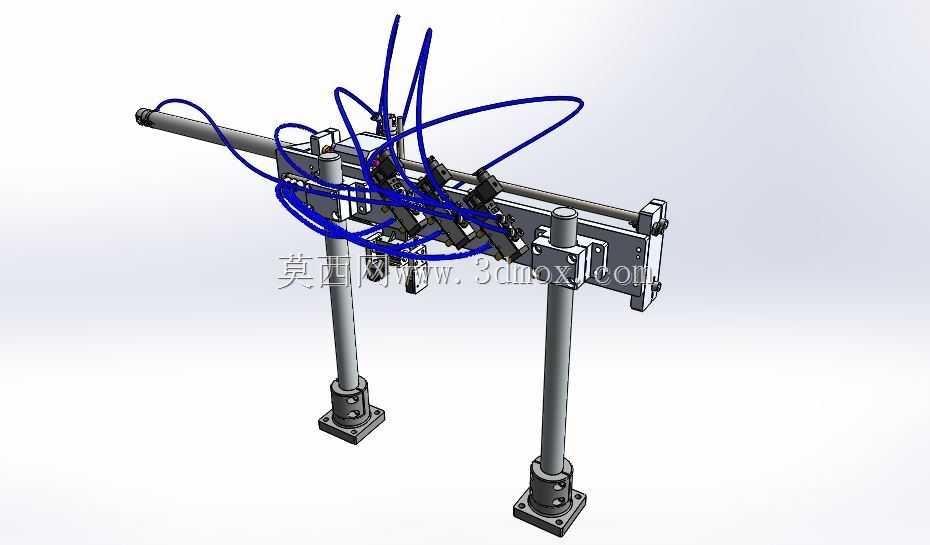

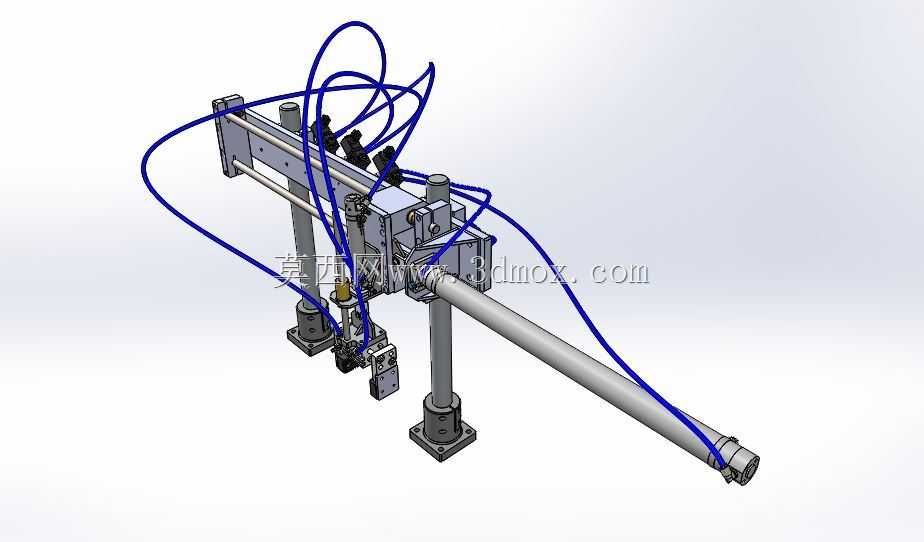

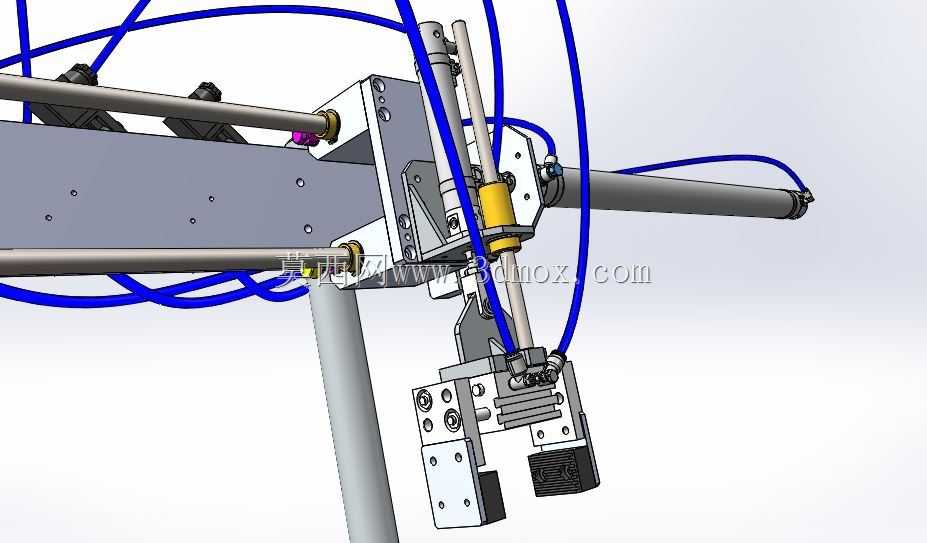

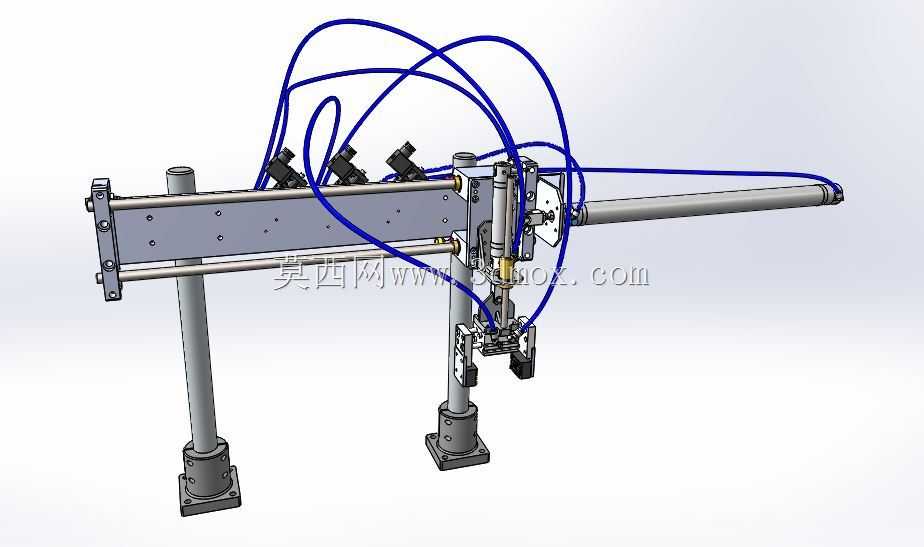

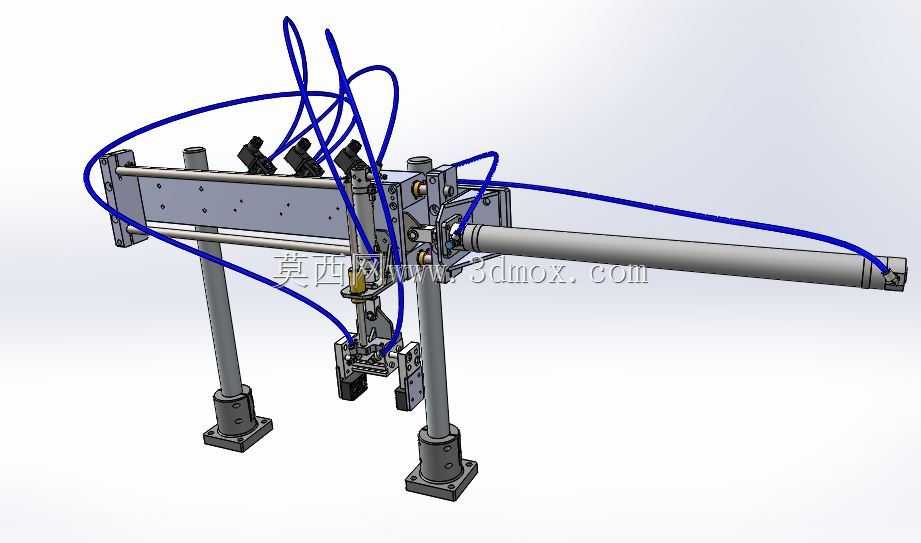

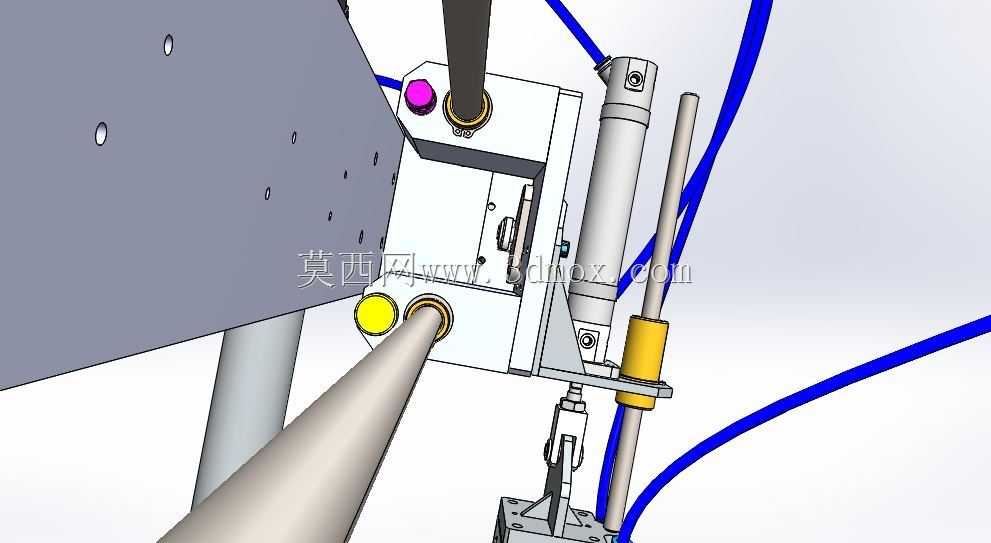

该机构主要应用于3C电子、小五金零部件、轻工包装等行业的自动化产线工位，承担工件的跨工位拾取、移位、放置作业，可适配平面内水平方向的长距离移栽需求，常搭配立式机架安装在流水线侧边，完成工件从加工位到检测位、装配位到下料位的精准转运，替代人工完成重复性的上下料动作，大幅提升产线运转的一致性与作业效率。机构整体采用卧式悬臂布局，主体承载梁为硬质铝合金加工而成，梁体表面预留多组标准化安装孔位，可根据实际工位需求灵活调整夹取组件的安装位置与数量，适配不同尺寸、不同排布间距的工件拾取需求。水平方向的移动采用双光轴导向配合气缸驱动的结构，两根平行抛光光轴贯穿滑动座，为水平移动提供充足的刚性支撑与顺畅的导向精度，避免长行程移动过程中出现悬臂下垂、移动卡滞的问题，驱动气缸隐藏安装在承载梁侧方，通过浮动接头与滑动座连接，可根据行程需求更换不同规格的气缸，适配不同的移栽距离要求。竖直方向的升降组件集成在水平滑动座上，同样采用导向轴配合小型滑台气缸的结构，实现夹爪的上下升降动作，可避让移栽路径上的工装、治具等障碍物，保证移动过程中工件不会与周边设备发生碰撞。末端配置两组平行气动夹爪，夹爪的开合行程可通过调节螺钉进行微调，可适配不同外形尺寸的小型工件夹取，夹爪安装座预留拓展接口，可根据需求更换为真空吸盘、异形抱夹等不同的末端执行件，拓展机构的适用场景。所有气动元件的供气管路采用蓝色柔性气动软管沿机构走线槽规整排布，管路弯曲半径符合气动元件使用规范，避免管路弯折导致气路不畅，同时管路通过固定卡扣有序固定在梁体与滑动座上，不会随机构往复移动出现拖拽、缠绕的问题，保证长期往复运动下的气路稳定性。安装端采用带法兰的立式支撑柱，支撑柱底部为方形安装法兰，法兰上开设四个沉头安装孔，可直接通过螺栓固定在设备台面或者铝型材机架上，支撑柱高度可根据现场工位的高度差进行选配，保证机构的作业高度与产线其他设备匹配。整个机构的安装边界清晰，水平方向最大伸出长度可根据悬臂长度确定，竖直方向的升降行程可根据夹取深度调整，所有运动部件的活动范围均做了限位设计，避免超程运行导致的设备损坏，整体结构紧凑，刚性充足，可适配每分钟20-30次的高频往复作业需求，运行噪音低，维护便捷，仅需定期对导向轴进行润滑、检查管路气密性即可长期稳定运行。
