小口径枪械消音转子导流结构设计

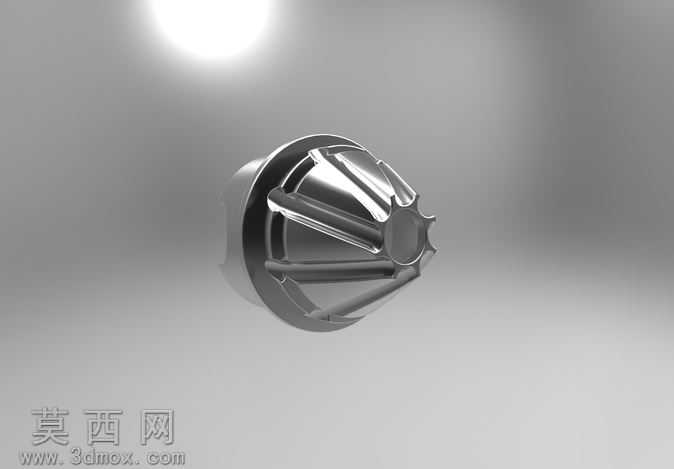

本作品为适配.22LR口径枪械的导流消音转子结构三维模型，整体采用一体化建模思路完成结构搭建，在三维建模过程中，首先以同轴回转体为基础基准，构建外层锥形壳体的基础轮廓，壳体沿轴向做收窄设计，前端采用多瓣式收口结构，既能够缩减整体结构的径向尺寸，也可在出膛口位置形成多道导流约束边，引导燃气沿预设路径扩散。建模时重点还原了内部的放射状导流挡板结构，多片挡板沿转子中心轴呈圆周均匀分布，每片挡板均做了流线型弧面处理，相邻挡板之间形成独立的导流腔室，能够在火药燃气通过时不断分割气流、削减气流动能，打乱燃气的轴向流动路径，避免燃气直接高速喷出产生强烈爆鸣。在材质与渲染表现上，模型整体采用高强度合金钢材质设定，渲染时赋予金属构件高反光的镀铬质感，通过光影调整突出金属表面的冷硬光泽，同时对导流棱边做了细微的倒角处理，还原真实机加工零件的边缘特征，避免尖锐直角带来的不真实感。结构设计上参考了进化款欧米茄挡板的设计思路，在原有锥形导流腔的基础上增加了涡轮式扰流结构，相比传统平直挡板结构，该转子结构能够让燃气在腔室内形成旋转紊流，进一步延长燃气的滞留路径，更快耗散燃气的能量与温度，同时整体结构做了紧凑化处理，整体长度与外径都控制在极小的尺寸范围内，能够适配小型.22LR口径手枪的枪口安装需求，不会过多增加枪械前端的重量负担，也不会过度遮挡枪械的机械瞄准视线。建模过程中对每一片导流挡板的厚度、相邻挡板的间隙角度都做了参数化调整，确保各个腔室的容积分配符合消音效率的设计要求，同时在转子与外层壳体的连接位置做了嵌入式定位结构设计，保证零件装配时的同轴度，避免安装后出现偏心影响射击精度，整体结构无多余冗余设计，所有曲面都做了连续性检查，不存在破面、重叠面等建模问题，可直接用于后续的结构验证、3D打印样件制作或者加工工艺设计参考。
