多轴联动CNC加工路由设备结构设计

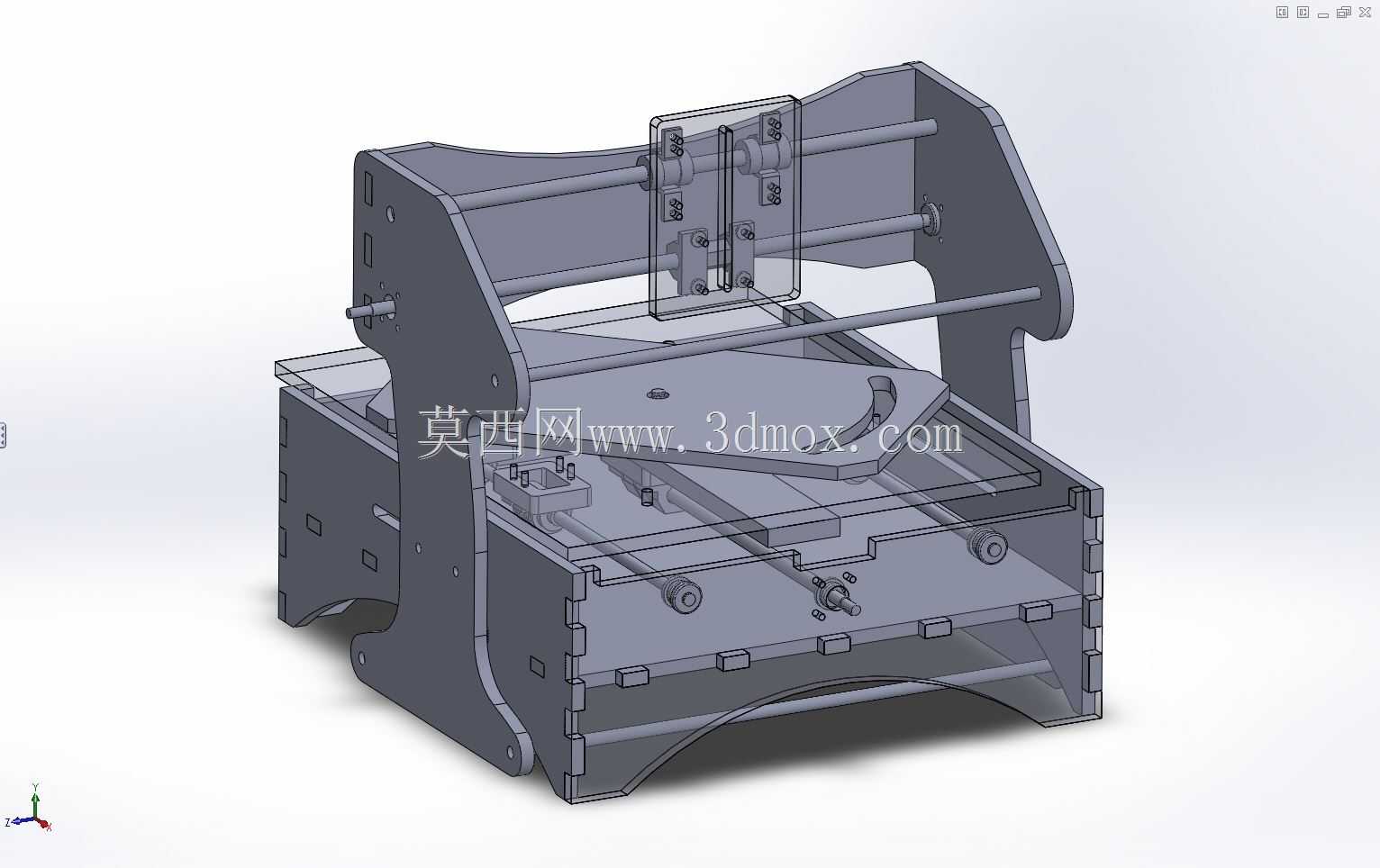

　　这款多轴联动的CNC加工路由设备，核心定位面向小型加工场景的柔性加工需求，可覆盖常规三轴铣削无法实现的多角度复合加工工序，适配小尺寸铝件、塑料件、密度板等常见加工材料的小批量试制、个人DIY加工以及教学实训场景。从结构布局来看，设备在常规X、Y、Z三个直线运动轴的基础上，增设了主轴端旋转轴与底座端旋转轴，形成3+2轴的加工构型，相比纯五轴联动设备，这种构型的控制逻辑更简洁，结构搭建成本更低，同时能满足绝大多数非连续曲面的多角度加工需求，无需多次装夹工件即可完成多个面的铣削、钻孔、倒角工序，大幅减少重复装夹带来的定位误差，提升小零件多面加工的精度一致性。

　　在功能实现层面，设备的直线轴部分可完成常规的平面铣削、轮廓切割、点位钻孔等基础加工动作，两个旋转轴可带动工件或主轴调整加工角度，针对带倾斜面、斜孔、侧向特征的零件，无需制作专用角度工装，直接通过轴系转动调整加工姿态即可完成作业。主轴单元采用柔性轴连接的高速切削动力端，适配小直径铣刀、钻头以及旋转打磨附件，可实现2mm厚度铝板的稳定切削，也可完成密度板、亚克力、3D打印耗材等软质材料的快速切割与轮廓加工，最大加工负载可适配370克以内的小型工件，完全覆盖个人加工、创客试制、小型零件打样的负载需求。

　　设计思路上，整套结构优先考虑零部件的易获取性与搭建成本，大量采用回收复用的机械与电子元器件，直线运动副的导向结构适配常规微型车床的复合导轨组件，传动部分采用常规步进电机驱动，控制端适配开源的ARDUINO控制方案，无需专用的高端数控系统即可实现运动控制，大幅降低了整套设备的搭建门槛。结构设计过程中充分考虑了不同加工姿态的刚性需求，底座旋转轴采用大支撑面的回转支撑结构，避免角度调整时出现倾覆或晃动，主轴旋转轴的锁紧机构可在角度调整到位后实现刚性锁止，避免切削过程中出现角度偏移，保障加工过程的稳定性。

　　从安装边界与尺寸适配来看，设备整体布局紧凑，直线轴的行程设置优先匹配小型零件的加工范围，X、Y轴的有效行程覆盖常规小尺寸零件的平面加工需求，Z轴行程可满足不同高度工装与工件的装夹空间，两个旋转轴的回转范围覆盖常用的加工角度区间，不会出现运动干涉问题。设备的安装底座采用平板式支撑结构，可直接固定在常规工作台面上，无需专用的混凝土地基，整体占地尺寸适配小型工作室、家庭工坊的空间条件，安装时仅需调平底座平面，校准各轴的运动垂直度与平行度即可投入使用。

　　在实际应用场景中，这类小型多轴CNC路由设备可替代常规的手工铣削、钻孔工序，也可完成普通三轴设备无法实现的倾斜面加工，比如小型结构件的斜孔加工、模型零件的多面轮廓铣削、工艺品的多角度雕刻等作业。相比大型工业CNC设备，它的功耗更低，操作门槛更低，维护成本也更可控，适合非量产的加工场景使用。切削测试过程中，采用常规的高速钢铣刀即可完成软质材料的快速切割，更换硬质合金小直径铣刀后可实现薄铝板的稳定铣削，即使在主轴倾斜的角度位置，整套结构的刚性也能满足切削力的承载需求，不会出现明显的振刀痕迹，加工后的表面粗糙度可满足一般结构件的装配要求。整套结构的传动间隙可通过常规的预紧调整消除，长期使用后仅需定期检查导轨润滑与传动件的磨损情况即可维持加工精度，日常维护无需专业的设备维保人员，操作人员经过简单培训即可完成调试与日常保养工作。
