AAC元件抑制器用K型导流挡板结构

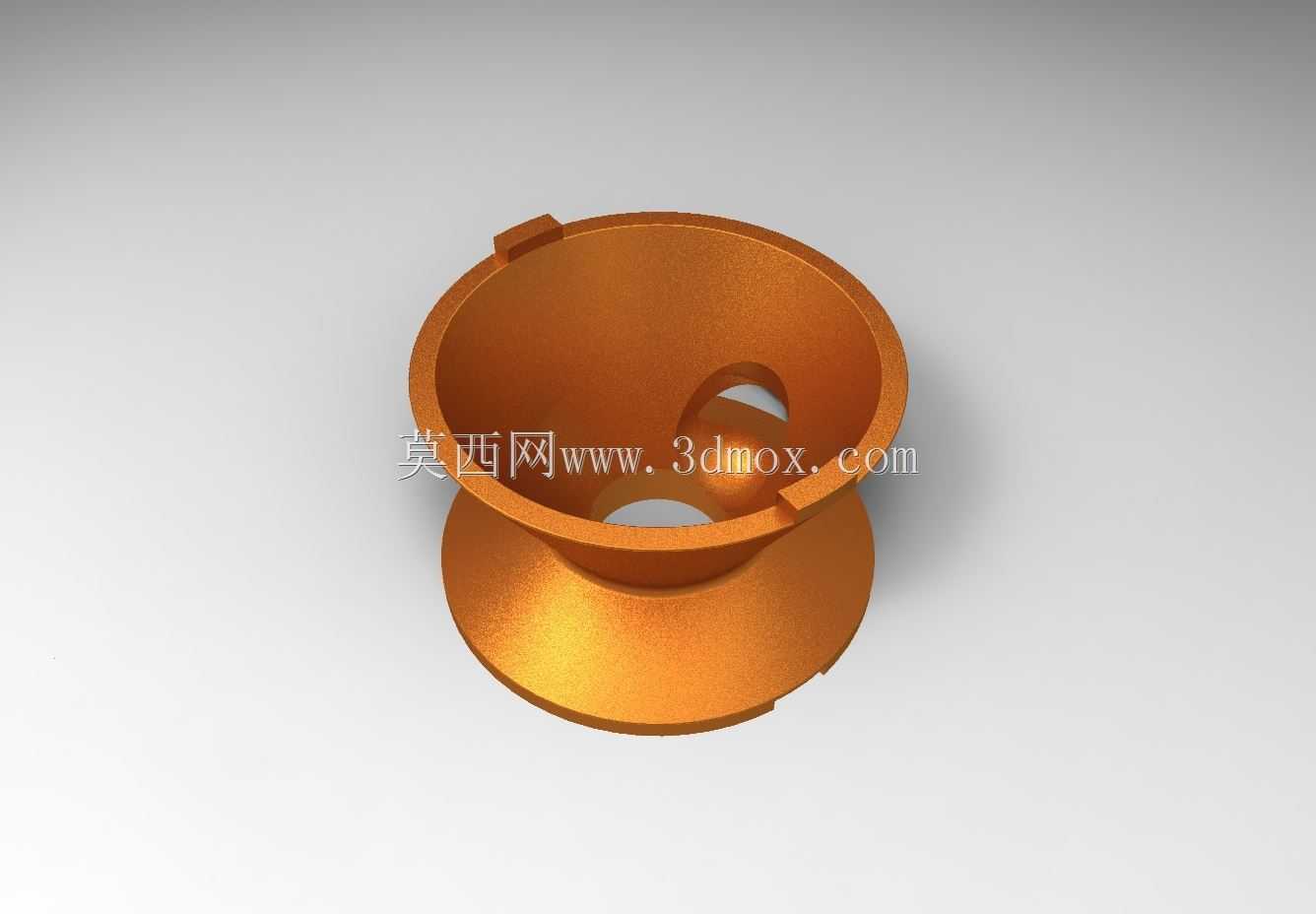

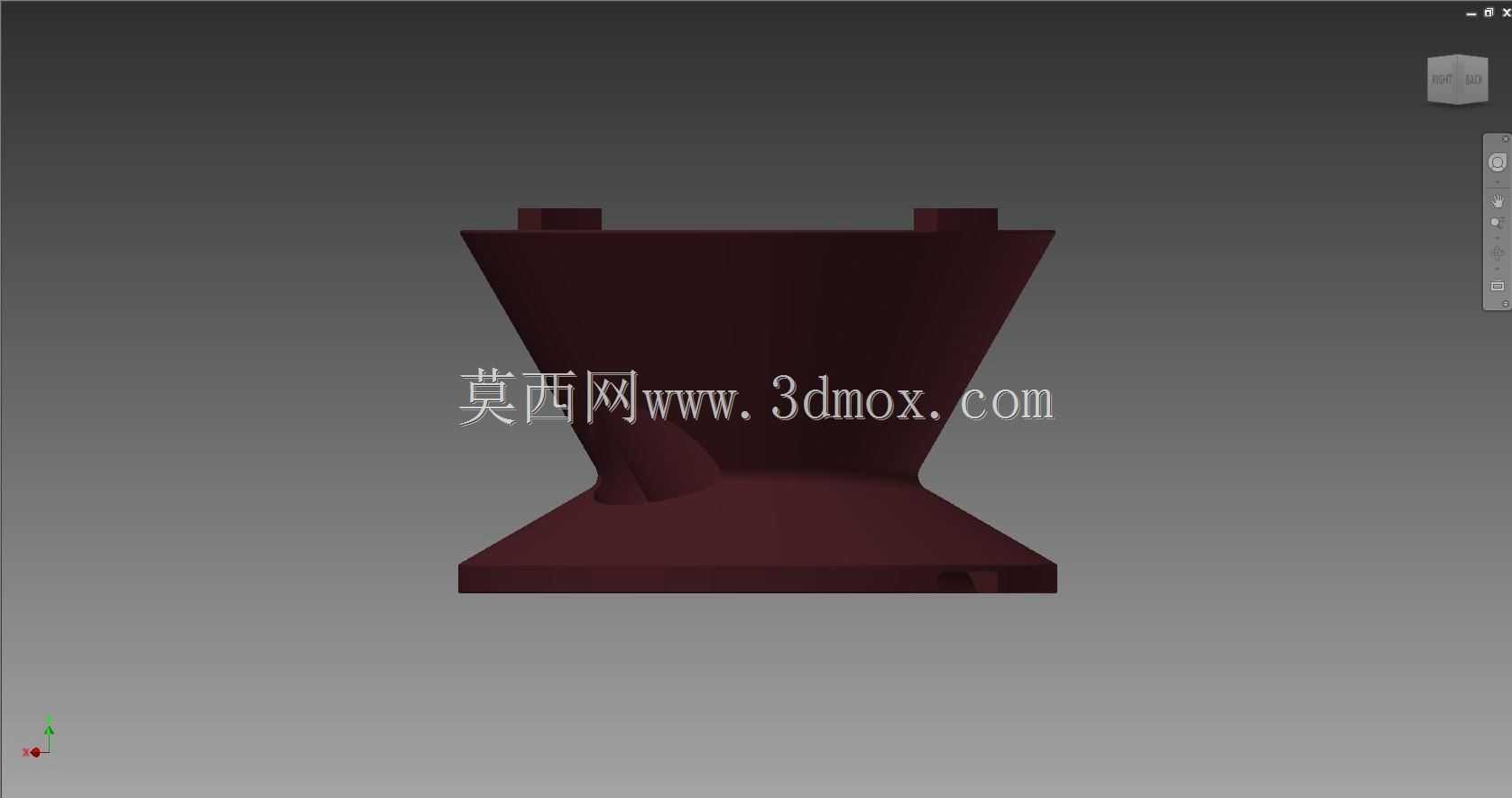

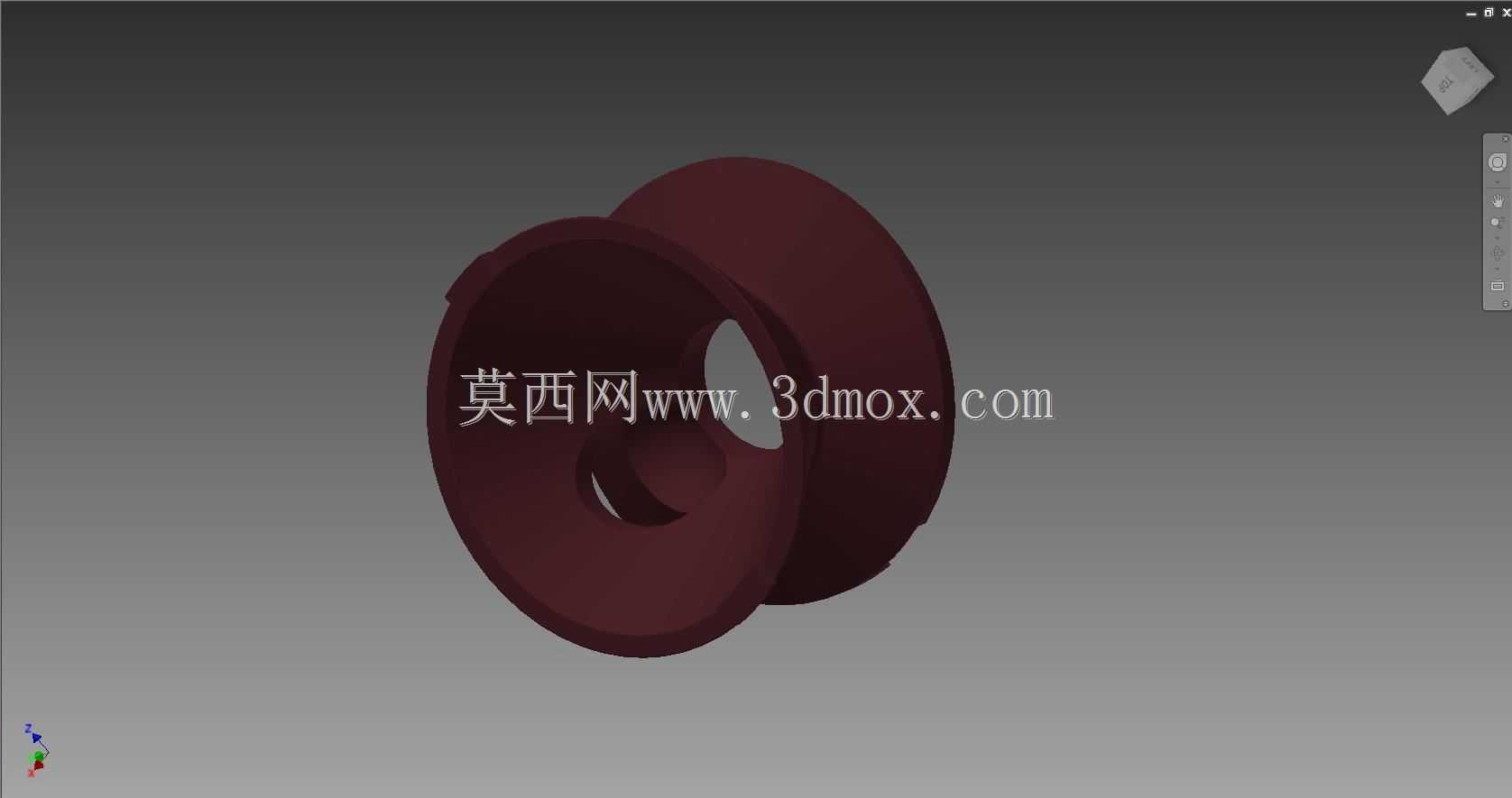

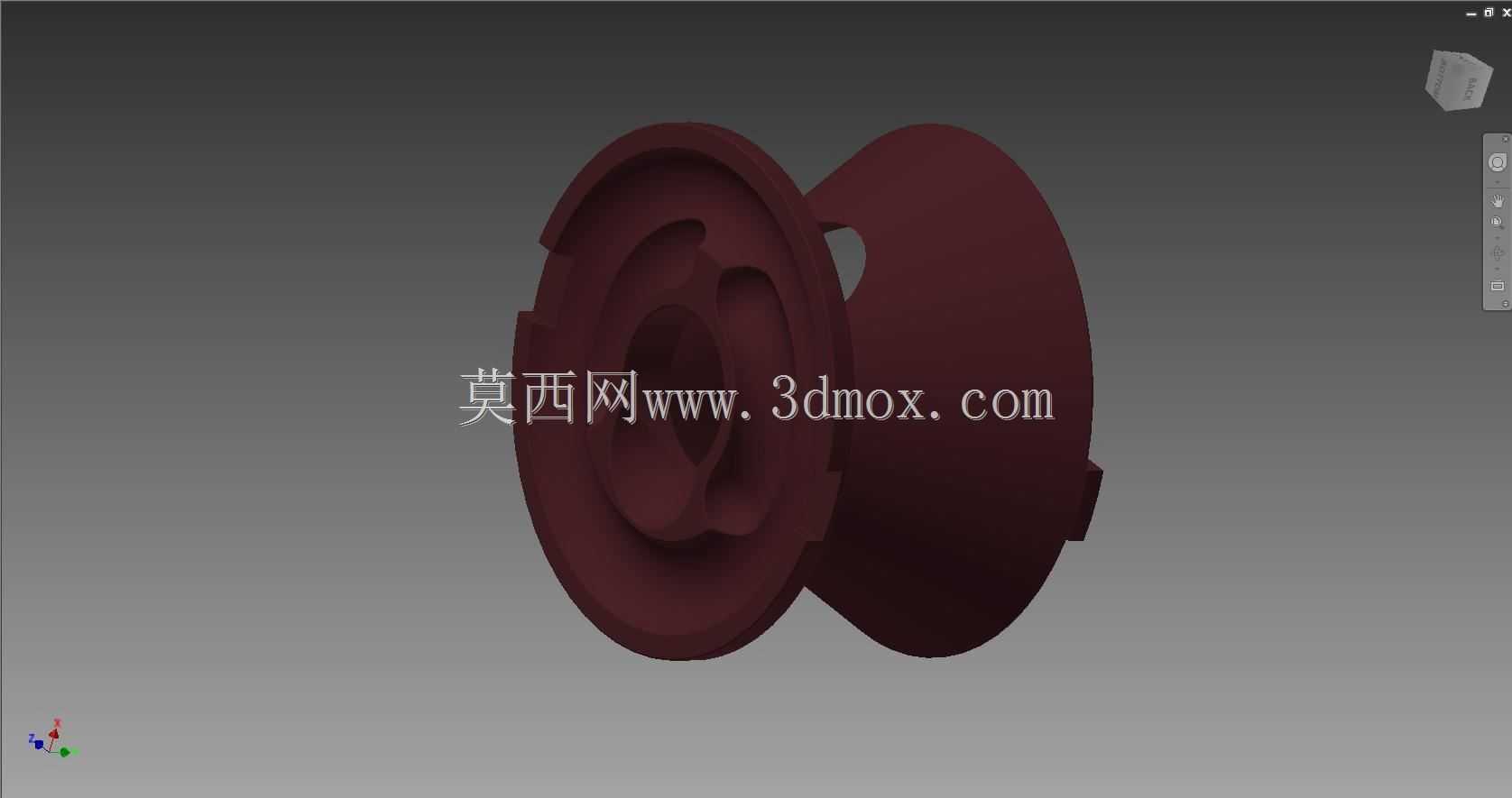

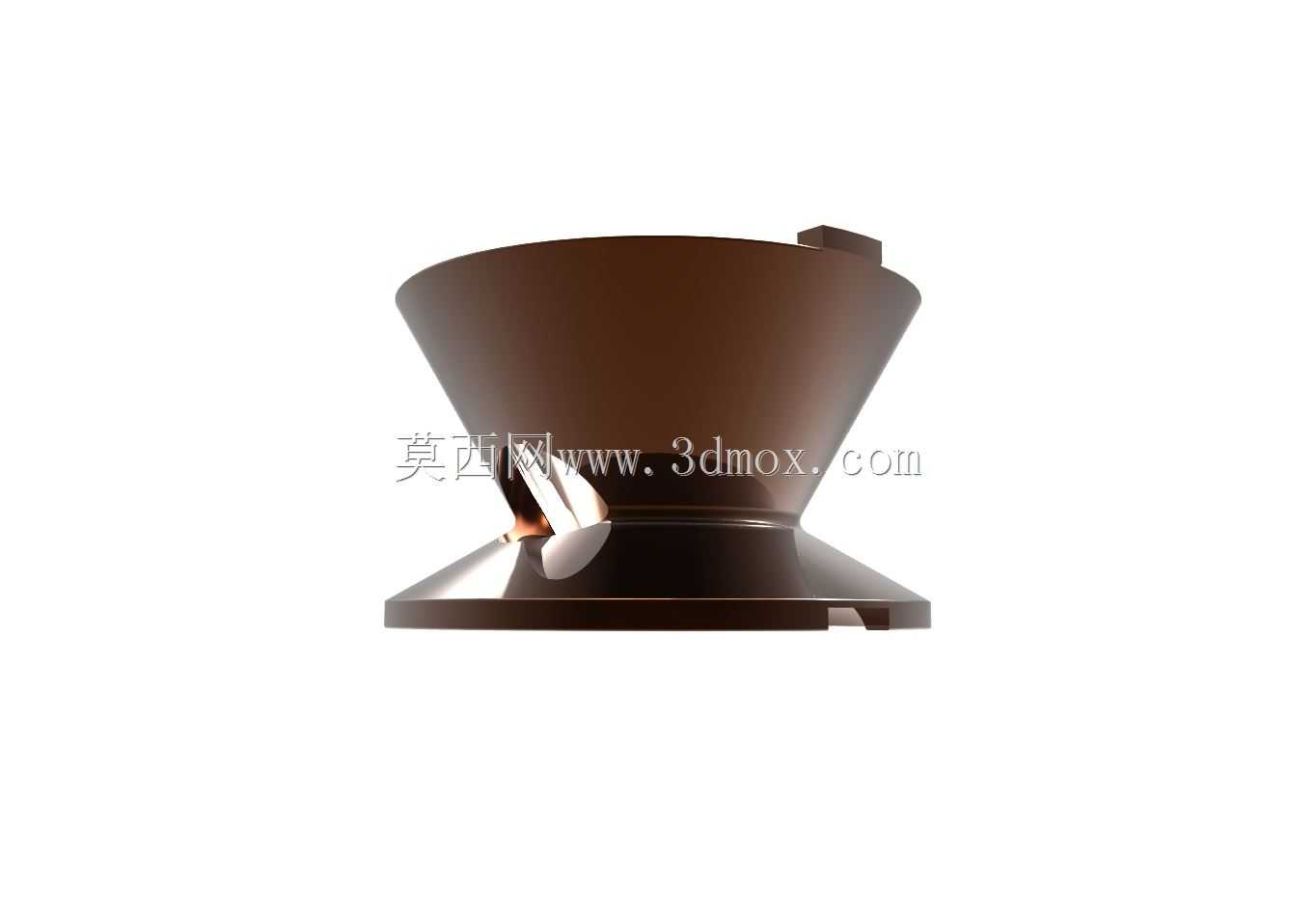

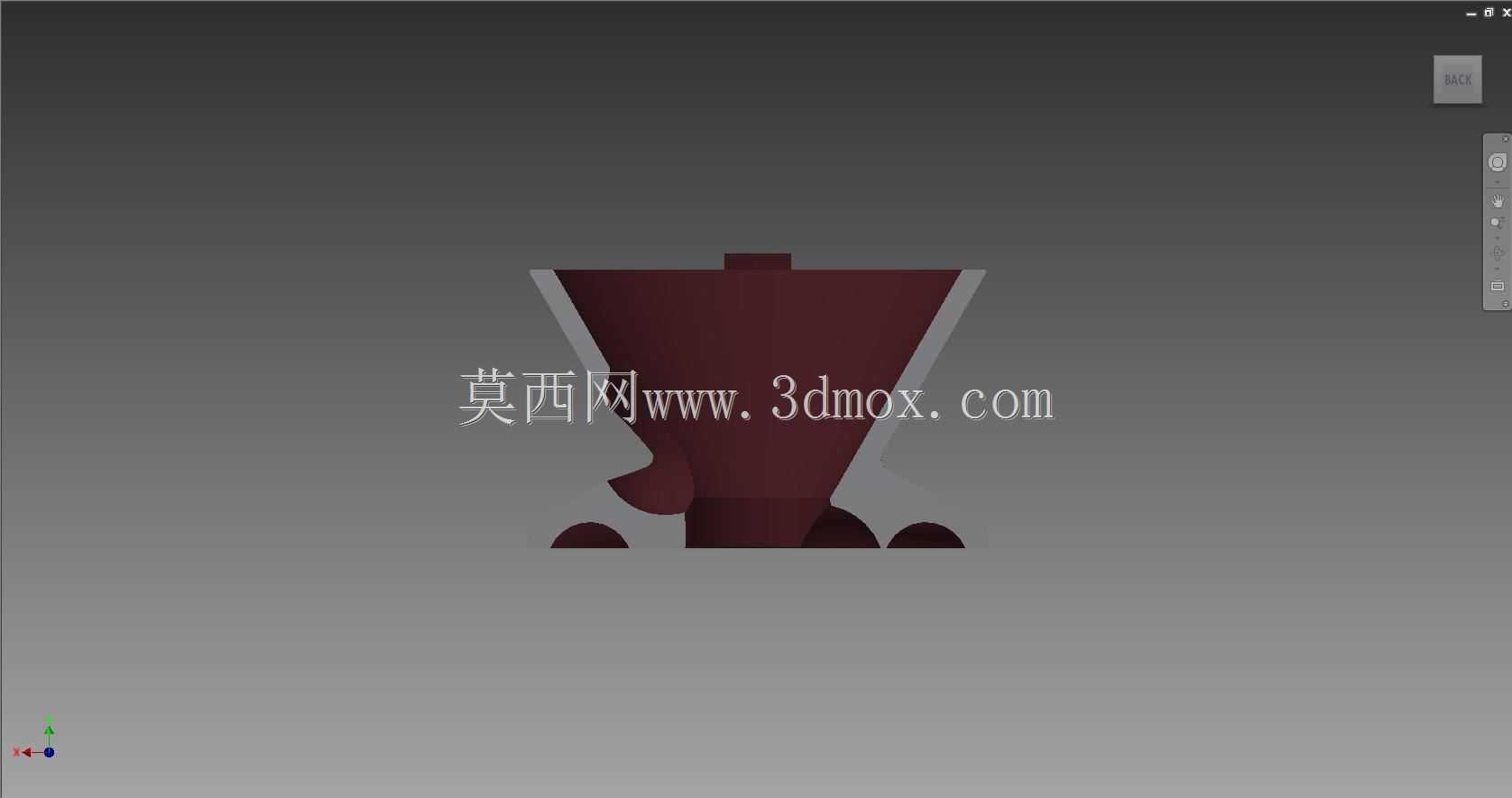

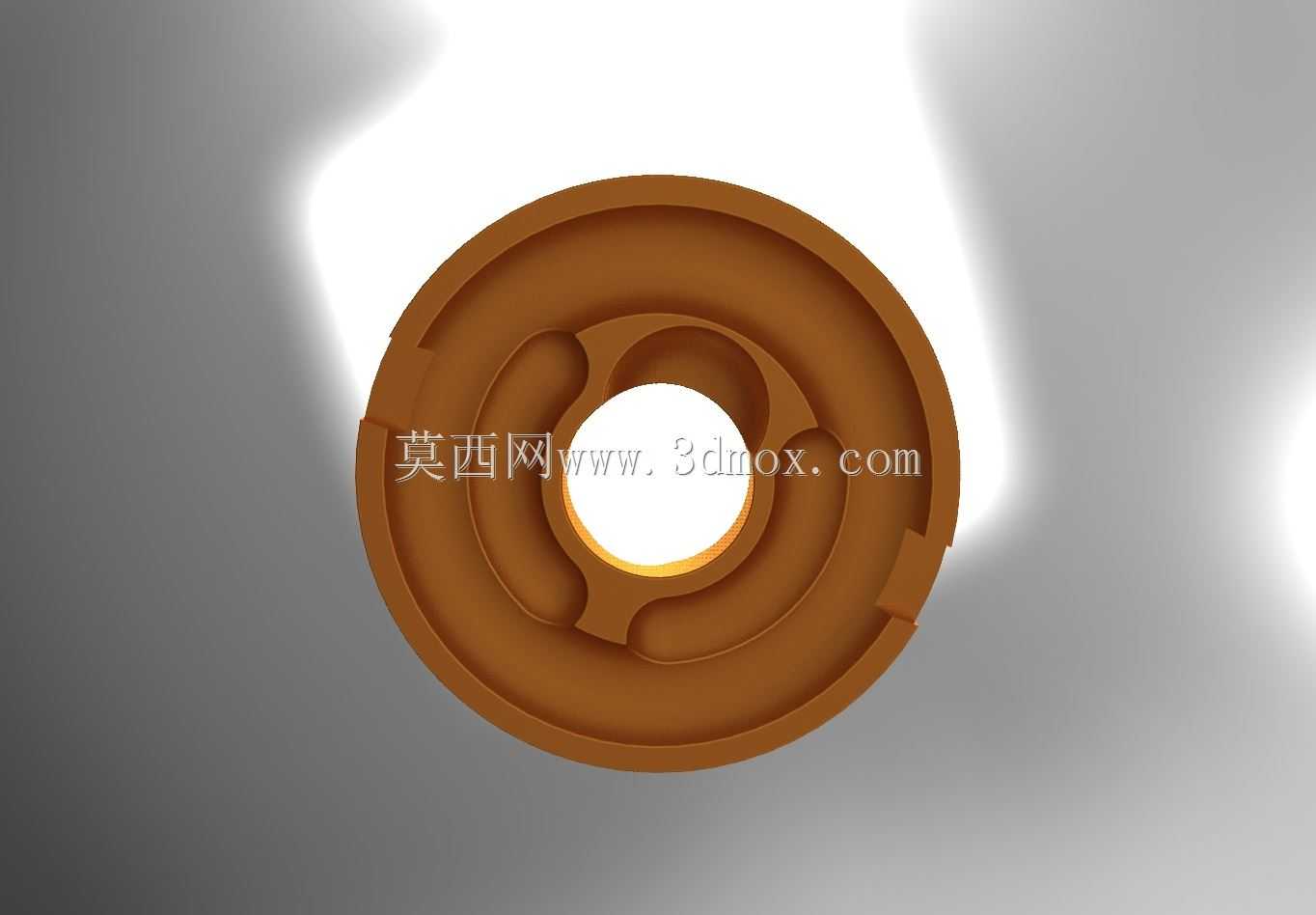

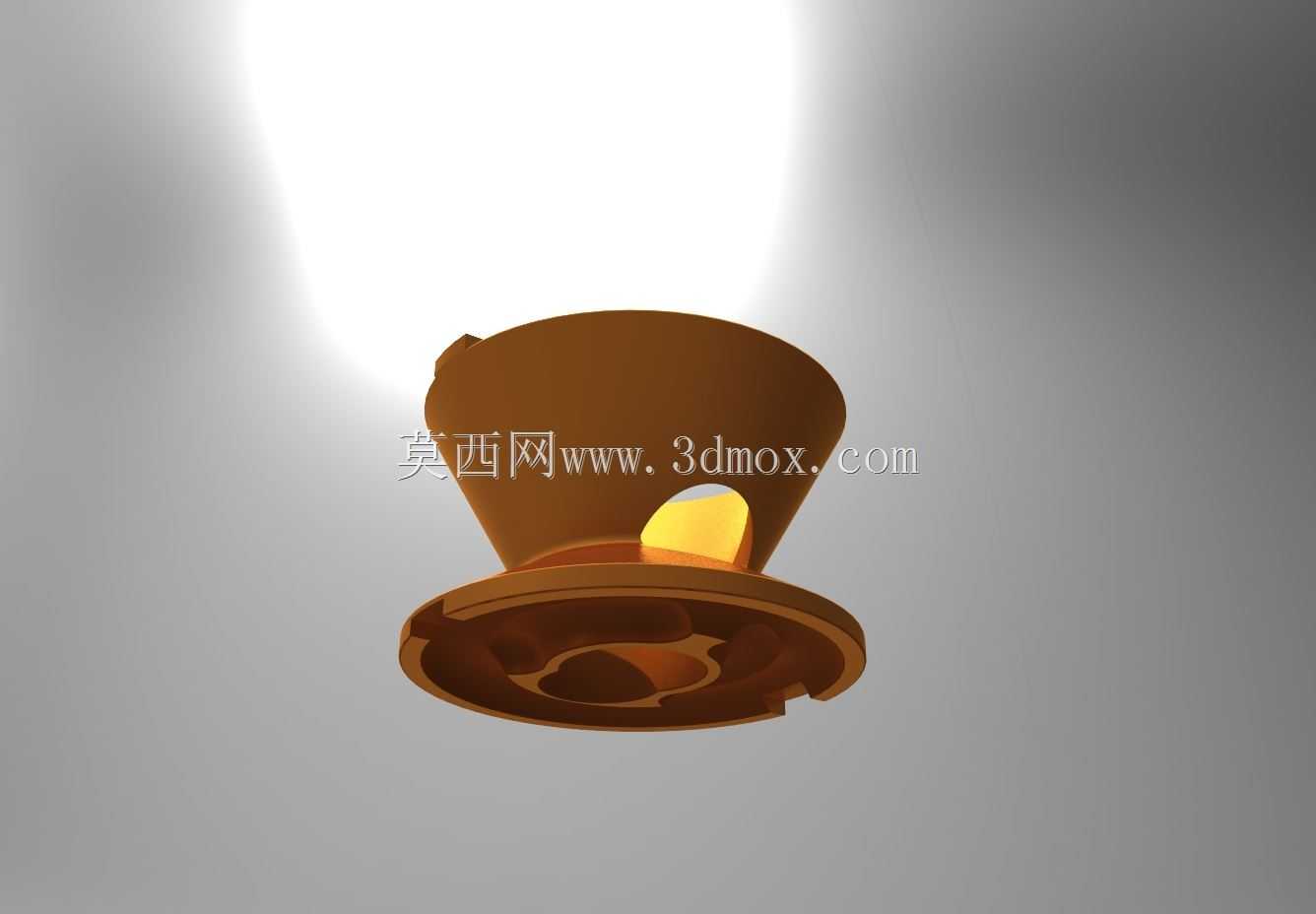

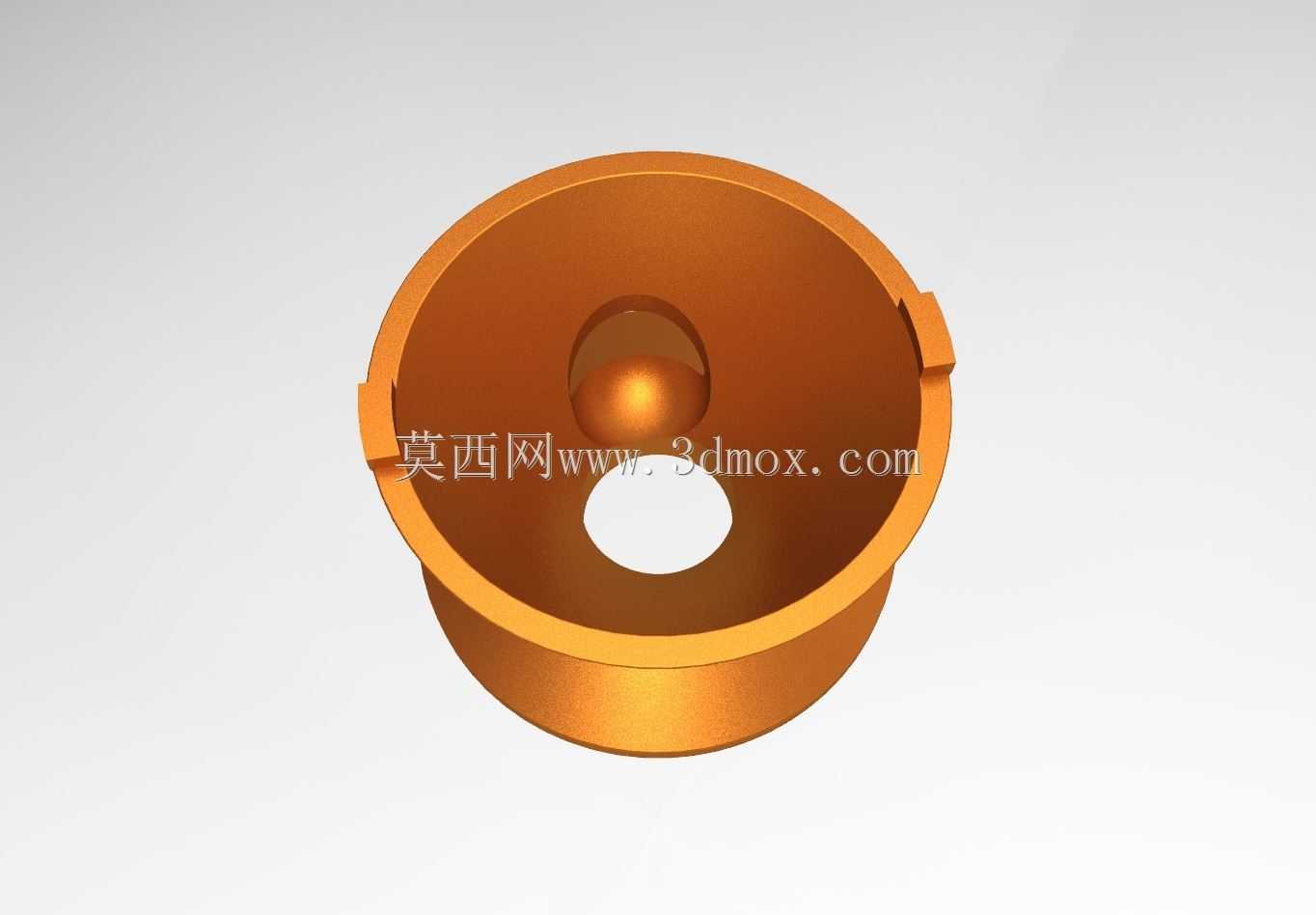

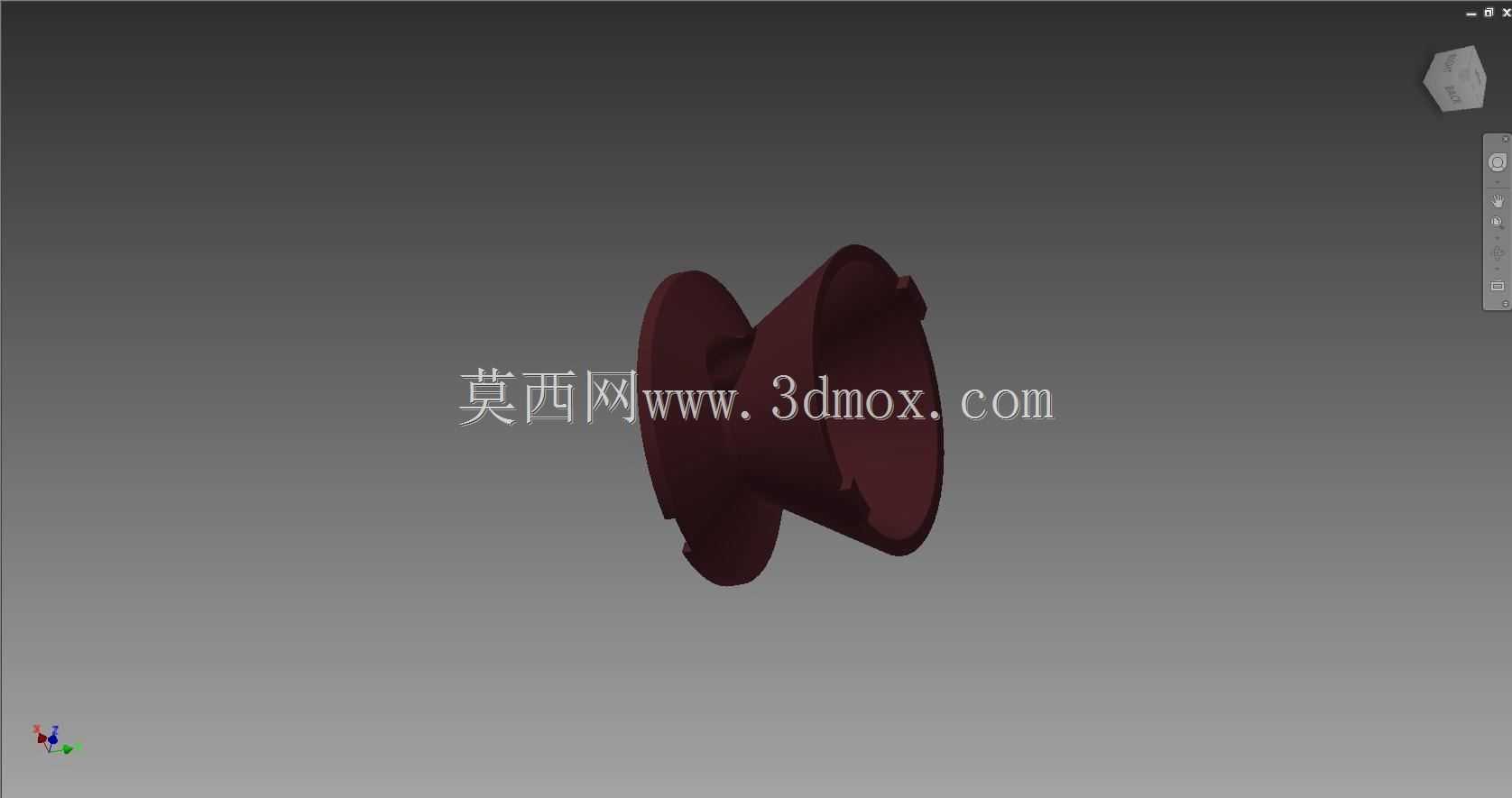

　　在膛口抑制装置的内部流道设计中，K型挡板是承担气流整流、动能耗散核心功能的关键结构件，这类结构并非简单的遮挡元件，而是需要匹配超音速燃气的流动特性，通过特定的锥面角度、折流边结构完成气流的逐级减速与导向，避免燃气直接沿轴向冲出带来的后坐力冲击与爆鸣噪音。这款复刻自AAC元件抑制器的K型挡板，采用上下双锥面的对称式结构设计，上部为收窄的内凹锥面，下部为外扩的支撑锥台，侧边预留的定位凸台能够与抑制器筒身内壁的定位槽精准配合，装配时不需要额外的粘接或焊接工序，依靠凸台与槽位的过盈配合即可完成单节挡板的周向固定，多片挡板串联装配时，相邻挡板的锥面能够形成连续的折流腔，让高速喷出的火药燃气在腔室内形成多次折返，

　　通过气流间的相互碰撞抵消轴向动能，同时改变燃气流出的方向，降低膛口的冲击波强度。从实际应用场景来看，这类挡板主要装配在小口径枪械的膛口抑制器内部，单组抑制器通常会串联6到12片不同角度的同系列挡板，根据口径与装药当量的不同调整挡板的锥角与开孔偏移量，这款K型挡板的折流边做了小角度的切角处理，能够引导部分燃气沿锥面切向流出，在筒身内部形成低速旋流，进一步降低燃气流出时的紊流噪音，同时避免燃气直接冲刷筒身内壁，延长抑制器的整体使用寿命。在结构设计的细节上，这款挡板的上下锥面过渡位置做了R0.8的圆角处理，避免高速燃气携带的未完全燃烧火药颗粒在直角位置形成冲蚀磨损，长期使用后不会出现沟槽类的损伤，保证流道结构的稳定性。

　　下部的外扩锥台除了承担支撑定位作用外，还能够与相邻挡板的上部内凹锥面形成嵌套配合，装配时相邻挡板的贴合面为锥面接触，相比平面接触拥有更好的同轴度，即使在连续射击产生的高温振动环境下，也不会出现挡板错位、流道偏移的问题。从安装边界来看，这款挡板的最大外径与对应规格抑制器的筒身内径保持H7/g6的间隙配合，既能够保证装配时的顺畅度，又不会出现过大的间隙导致燃气从挡板与筒壁的缝隙处直接窜流，影响消音与制退效果；挡板的轴向厚度经过匹配计算，单节厚度对应的腔室容积能够满足该口径下燃气单次膨胀的空间需求，不会因为腔室过小导致燃气压力无法有效释放，也不会因为腔室过大导致抑制器整体长度超标，影响枪械的正常操作。在实际的工况适配中，

　　这类挡板通常采用耐高温的合金钢材质加工，建模时已经预留了高温环境下的热膨胀余量，锥面的角度在常温下的设计值与高温工作状态下的形变后角度偏差控制在0.2度以内，保证连续射击时流道结构的稳定性，不会因为热形变导致气流导向出现偏差，影响抑制器的综合性能。不同于平面挡板的直孔折流结构，K型挡板的双锥面结构能够在更短的轴向距离内完成更多次的气流折返，因此在相同的消音与制退效果要求下，采用K型挡板的抑制器可以做到更短的整体长度，更适合在紧凑空间内使用，同时锥面结构的受力分布更加均匀，承受燃气高压冲击时的应力集中系数比平面挡板低40%左右，不容易出现结构变形或断裂的问题。建模过程中对挡板的所有流通边缘都做了气流导向优化，没有突兀的直角结构，能够减少燃气流动过程中的涡流哨音，进一步降低膛口的综合噪音水平，侧边的定位凸台采用不对称设计，装配时能够起到防呆作用，避免挡板装反导致气流方向错乱，影响抑制器的正常功能。
