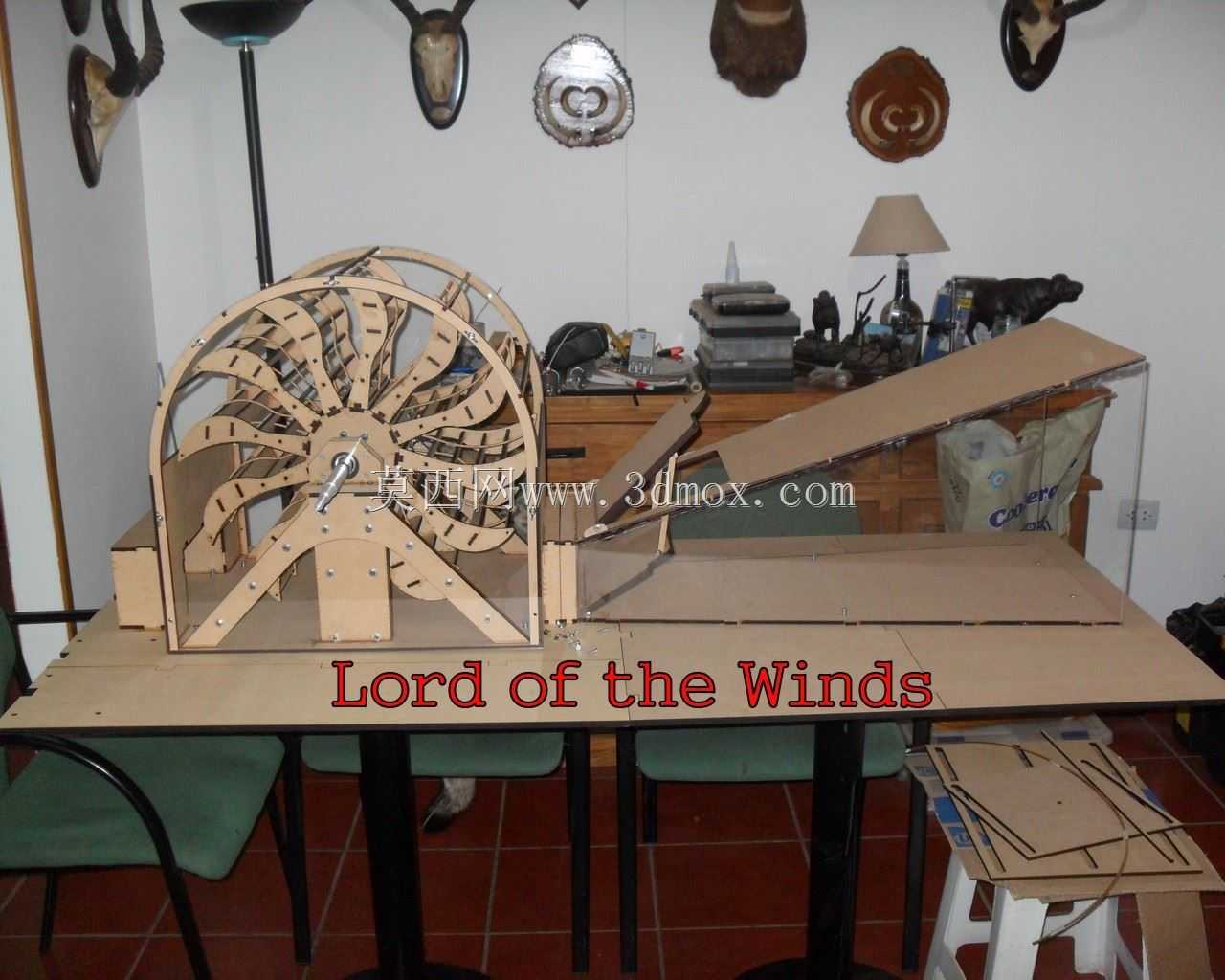

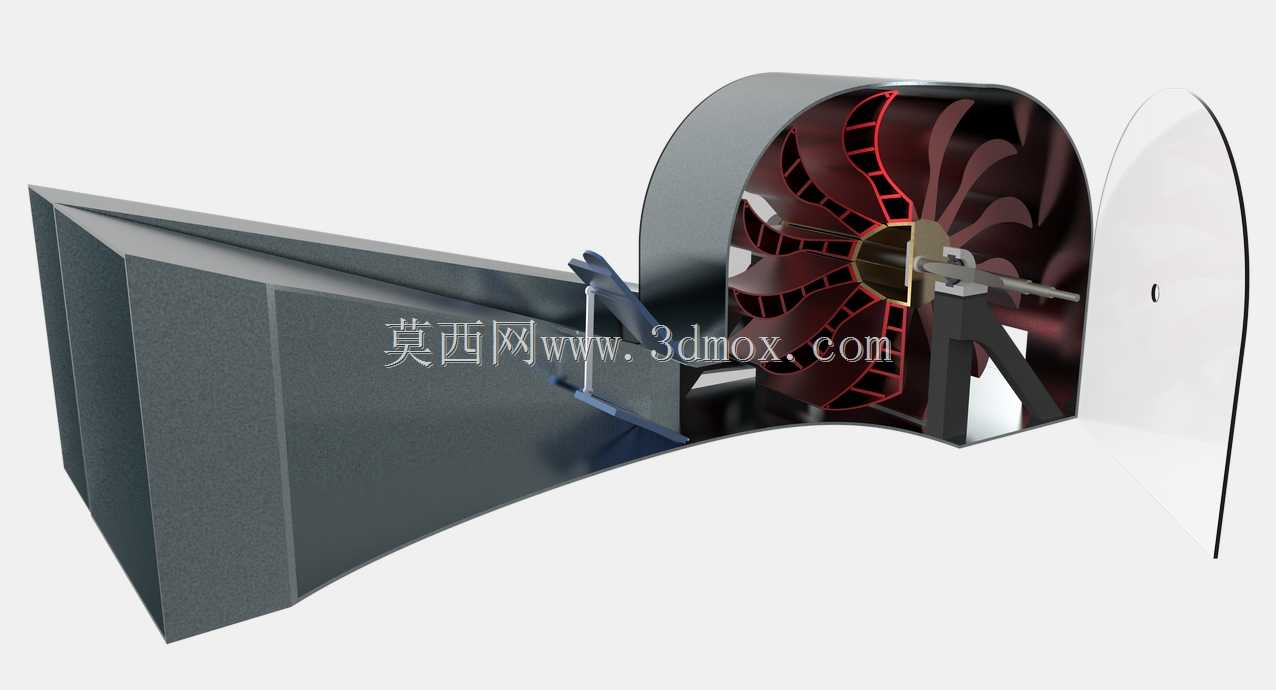

文丘里驱动喷嘴式风力涡轮发电装置

　　在分布式风电开发、偏远区域离网供电、工业厂区余压风能回收等场景中，常规水平轴风机存在启动风速阈值高、低风速段能量转换效率不足、小尺寸机型气动损失占比过大的痛点，文丘里驱动喷嘴搭配涡轮机的结构，正是针对这类工况优化的风能捕获方案。该装置核心通过文丘里结构的流道收缩效应提升来流风速，将低品位风能压缩加速后冲击涡轮叶片，相比同扫风面积的常规风机，在3-6m/s的低风速区间可提升40%以上的输入能量密度，适配年平均风速偏低的内陆城郊、山区村落、厂区通风口余风回收等场景，既可以作为独立微网的核心供电单元搭配储能模块使用，也可以多组阵列排布作为风光互补系统的风电补充单元，解决常规小风机在低风速下无法启动、发电功率不足的问题。

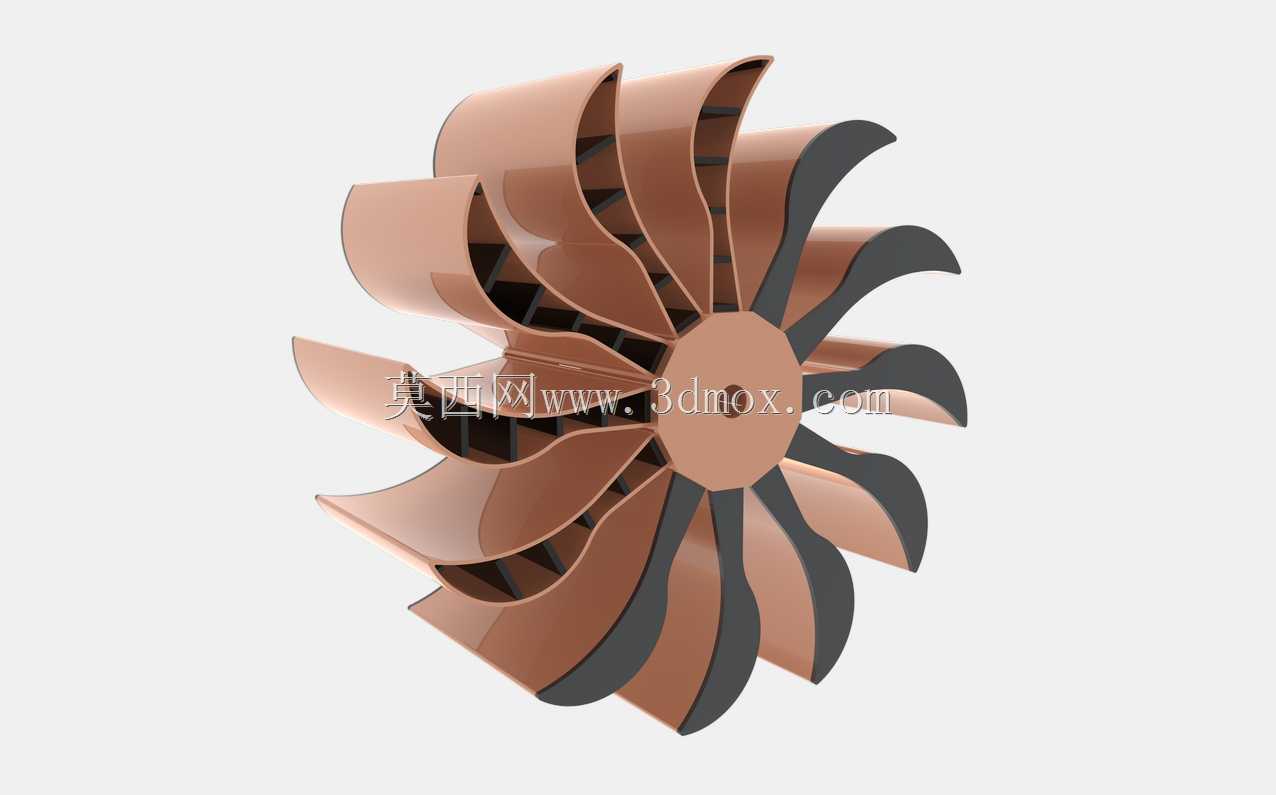

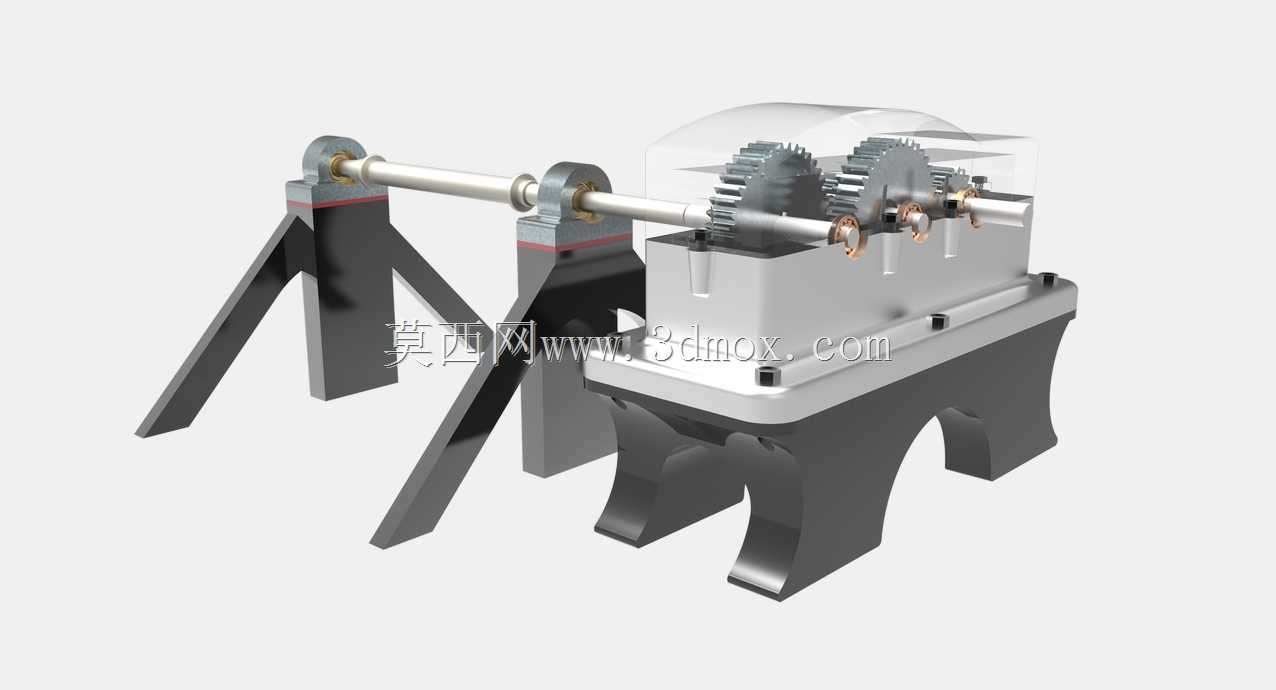

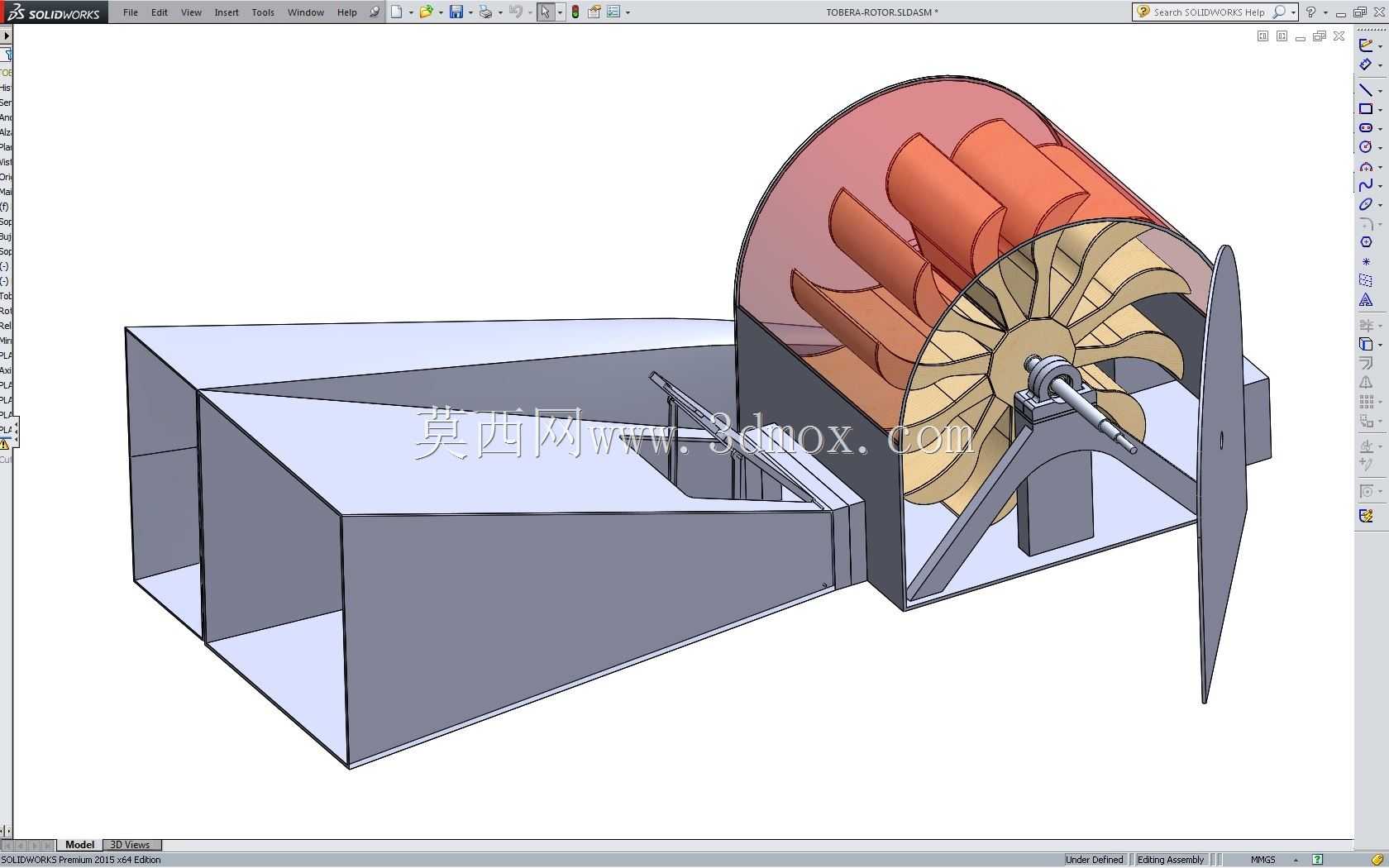

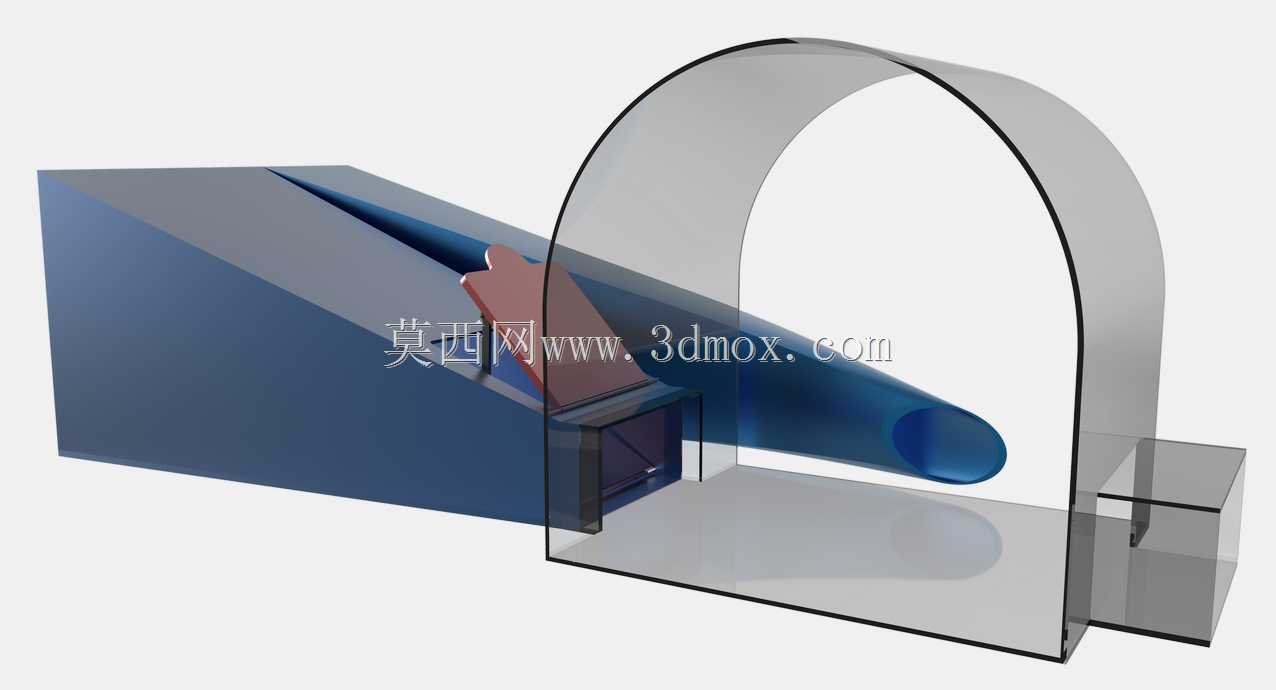

　　从结构功能逻辑来看，装置分为进气收缩段、涡轮做功段、扩散排气段三个核心部分，进气段采用渐缩式文丘里流道设计，流道内壁做光滑过渡处理，避免截面突变带来的局部流阻损失，来流进入收缩段后沿流道逐步加速，在喉道位置达到风速峰值，直接冲击布置在喉道后侧的涡轮叶轮；涡轮采用径流式叶轮结构，叶片翼型针对加速后的高速气流做了冲角优化，可将气流的动能高效转化为叶轮的旋转机械能，叶轮主轴直接连接永磁发电机转子，省去中间变速齿轮结构，降低传动环节的机械损失；排气段采用渐扩式流道，将做功后的低速气流逐步减速扩压，降低出口处的气流湍动损失，同时利用扩散段的负压效应抽吸喉道位置的气流，进一步提升流道内的通流效率。

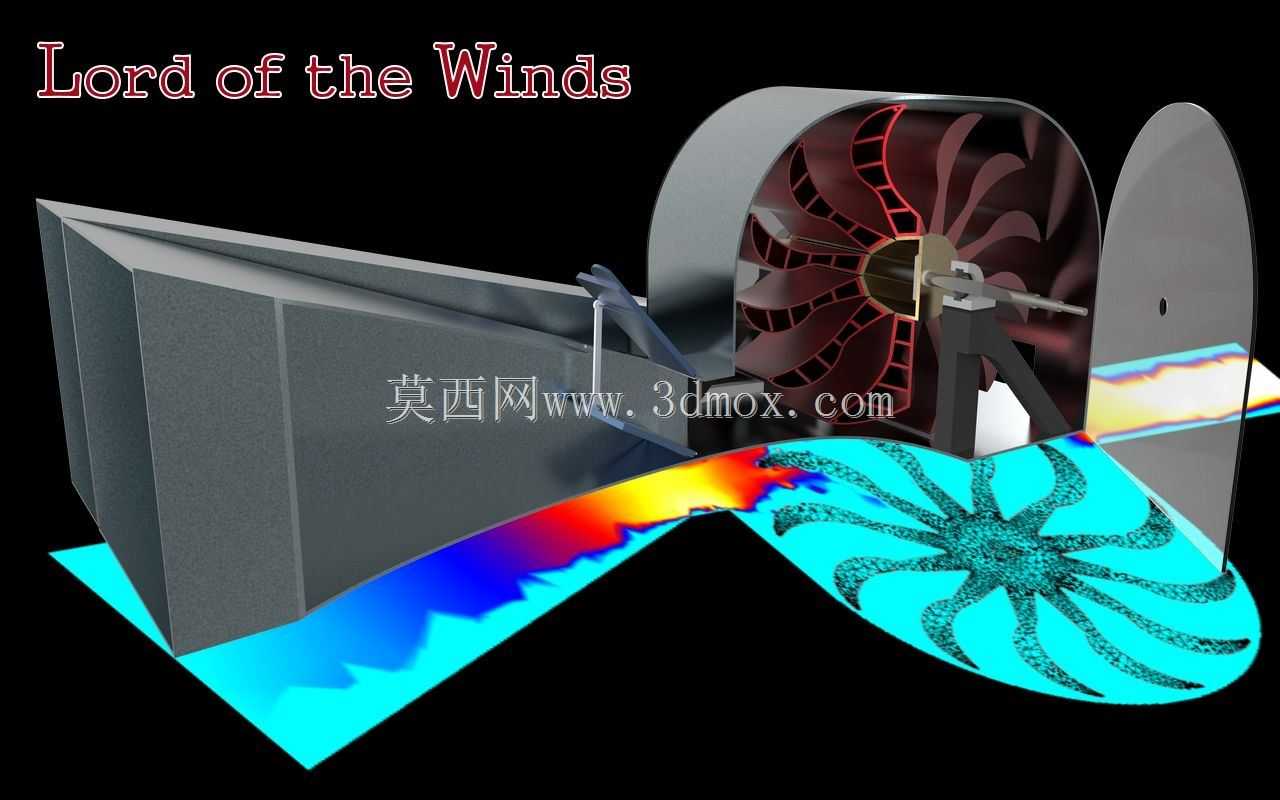

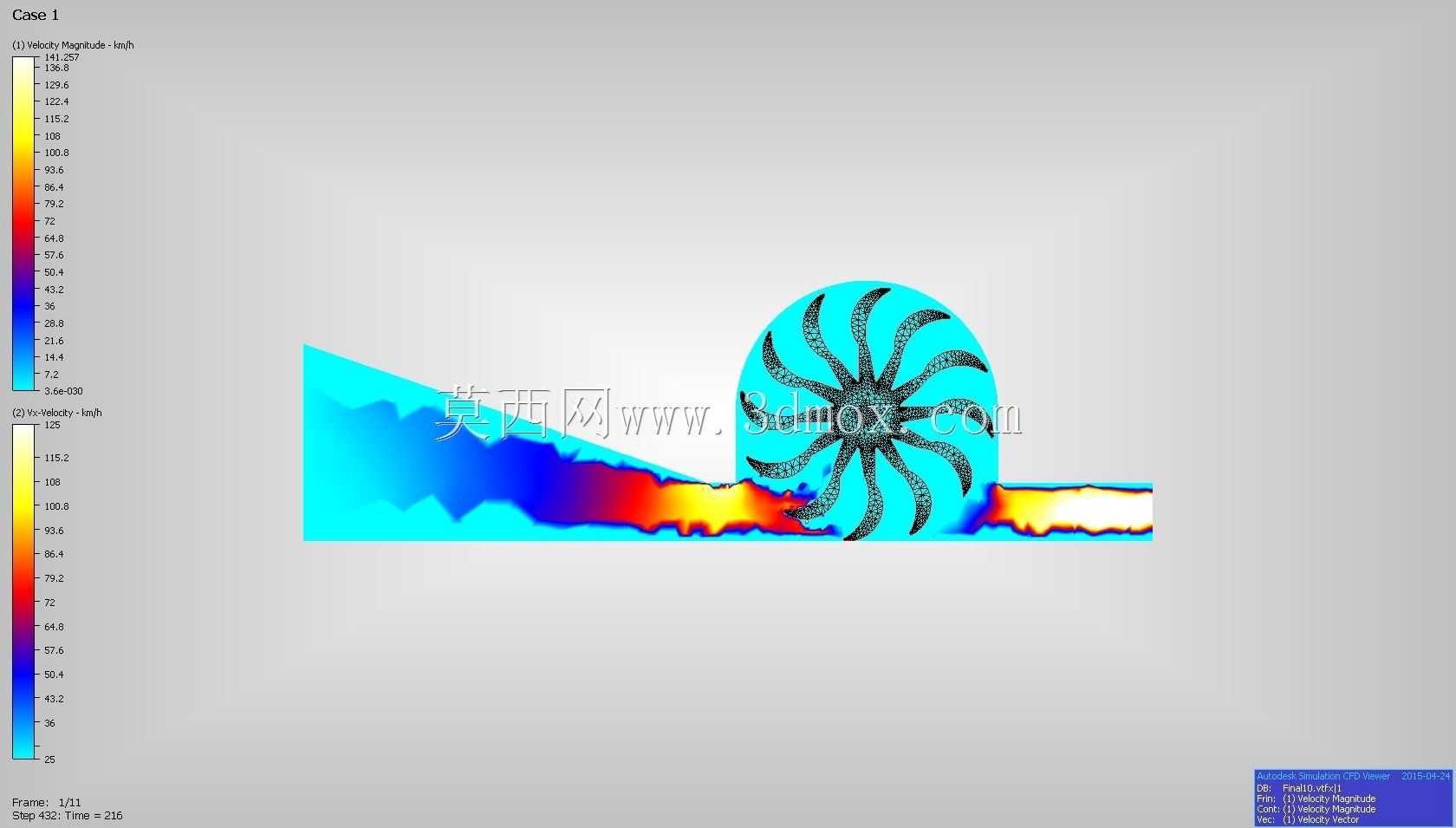

　　设计过程中首先围绕目标工况的风速区间做流场仿真迭代，初始方案的收缩段锥角设置为15度时，仿真发现流道内壁面存在明显的气流附面层分离现象，局部涡流损失占比超过12%，后续通过多次调整收缩段型线，将锥角优化为11度并在喉道位置做R5的圆角过渡，附面层分离现象基本消除，流道内的风速均匀度提升至92%以上；涡轮叶片的初始翼型采用常规航空翼型，在文丘里出口的高速紊流工况下存在叶片前缘气流分离问题，后续针对加速后的气流湍流度特性，调整了叶片前缘半径与叶型安装角，将叶片的高效做功冲角范围拓宽至±12度，适配自然风来流方向小幅波动的实际工况；同时在叶轮与流道内壁之间预留1.2mm的径向间隙，既避免叶轮旋转过程中与流道壁面发生刮擦，也将间隙漏气损失控制在3%以内。

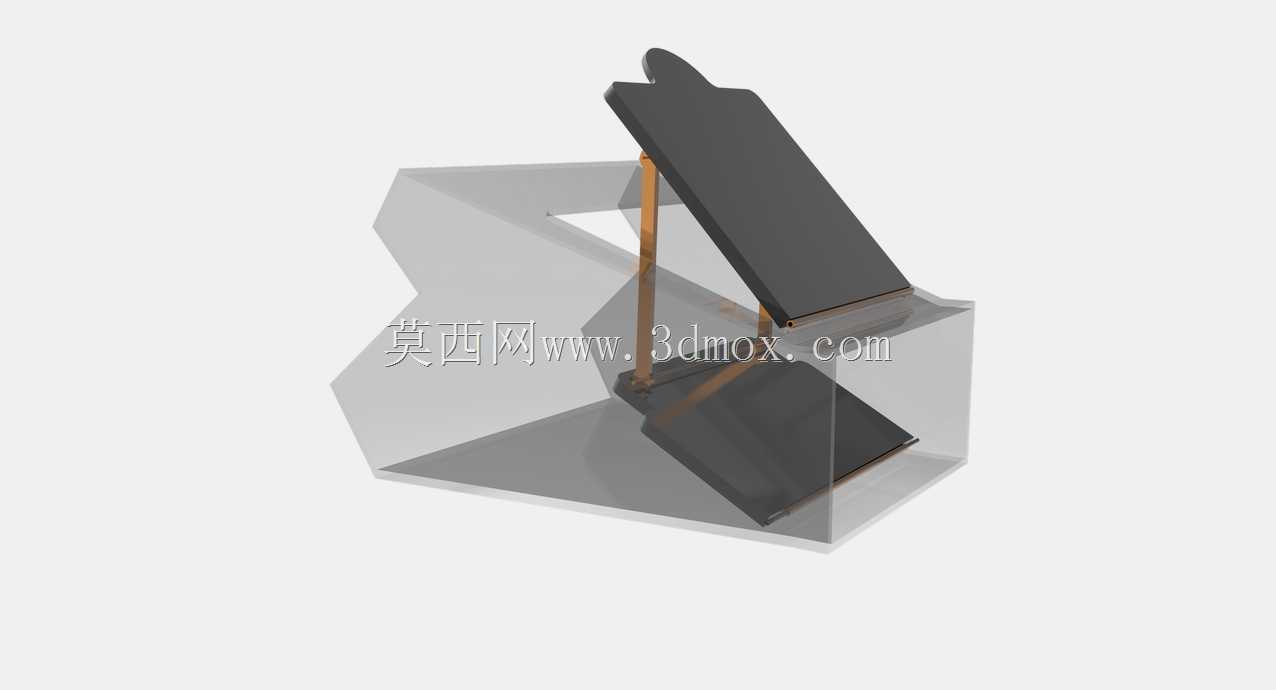

　　安装边界方面，装置整体采用模块化分段设计，进气段、涡轮发电段、扩散段之间采用法兰螺栓连接，单段最大长度不超过1.2m，可通过标准货运车辆运输，现场无需大型吊装设备即可完成组装；装置的进气口朝向可通过底部的回转支撑结构调整，适配不同区域的主导风向，安装基础仅需做200mm厚的混凝土硬化平台，通过4组M16的膨胀螺栓即可完成固定，整体安装高度可根据现场风资源情况搭配不同高度的安装支架，支架与装置主体之间设置减震橡胶垫，降低叶轮旋转带来的振动传递；流道外壁预留有风速传感器、转速传感器的安装接口，可直接接入配套的发电控制系统，实现风速监测、最大功率点跟踪、过转速保护等功能，当来流风速超过18m/s的安全阈值时，控制系统可自动调整进气口的导流板角度，降低进入流道的气流量，避免叶轮超速损坏。

　　实际应用中，该类装置无需像大型风机那样做复杂的风场选址与基础施工，单台装置的额定发电功率可根据文丘里流道的喉道尺寸调整，喉道直径300mm的机型额定功率可达500W，可满足偏远区域单户家庭的日常照明、小型电器供电需求，多组阵列布置在厂区通风口、高层建筑风道出口位置时，可回收原本浪费的余压风能，为厂区公共照明、监控设备供电，降低厂区的外购电消耗；同时装置的转动部件全部封闭在文丘里流道内部，不存在外露的旋转叶片，不会对鸟类造成伤害，运行噪音比常规外露叶片风机低15dB以上，更适合在居民区、厂区等对噪音与安全要求较高的场景部署。
