钻床底座精密机械结构设计

钻床底座是立式钻床设备的核心承载基础部件，主要应用于机械加工车间的台式钻床、立式钻床等孔加工设备中，承担整台设备的重量承载、加工过程受力传导、整机精度保持的核心作用，是保障钻床钻孔、扩孔、铰孔、攻丝等加工工序稳定运行的关键结构件。在实际生产场景中，钻床底座需要承接主轴箱进给时的垂直下压力、钻头切削工件时产生的径向振动力，同时为工作台升降机构、立柱组件提供稳定的安装基准，其结构刚性、安装精度直接决定整台钻床的加工精度与长期运行稳定性。

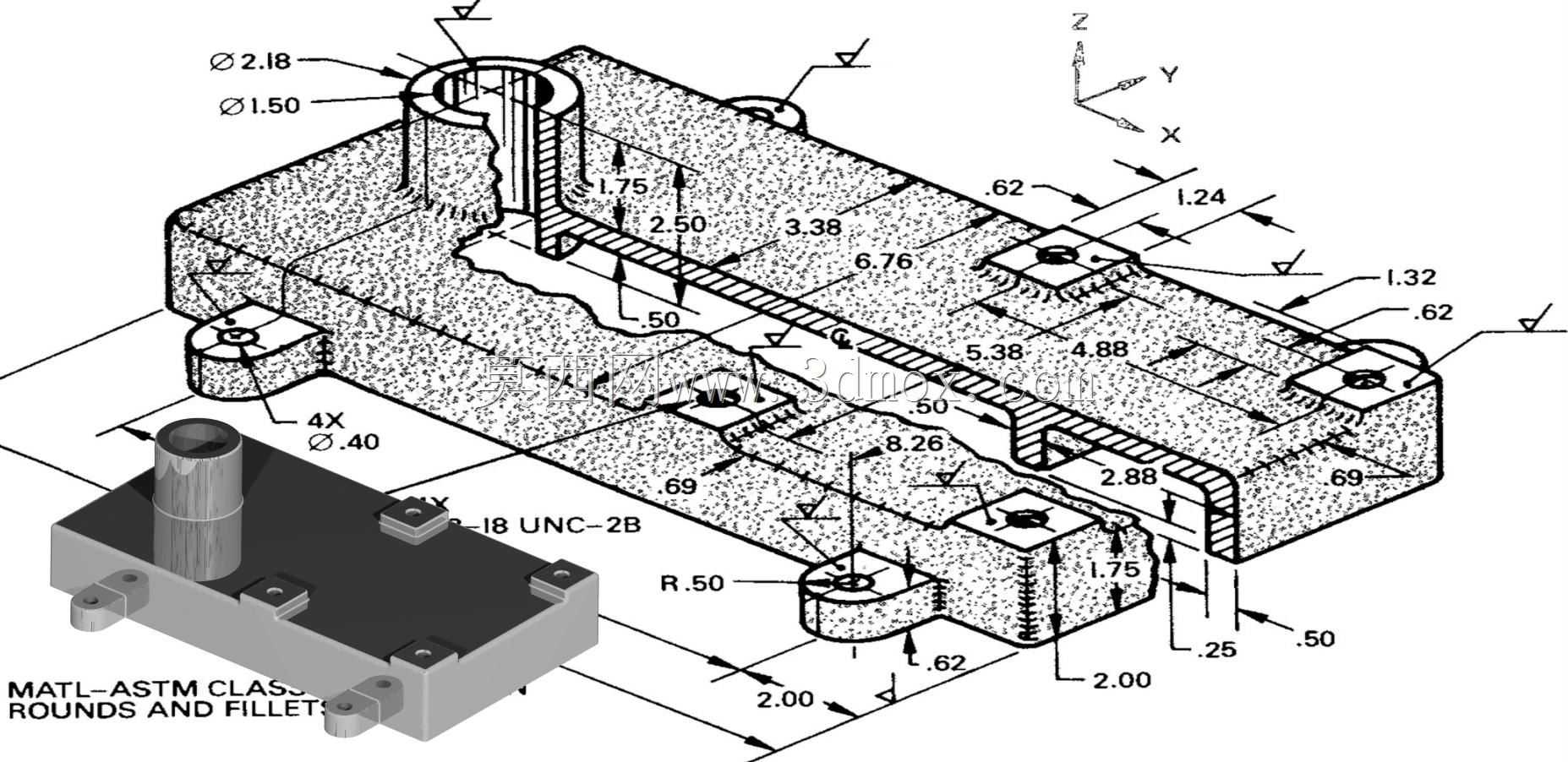

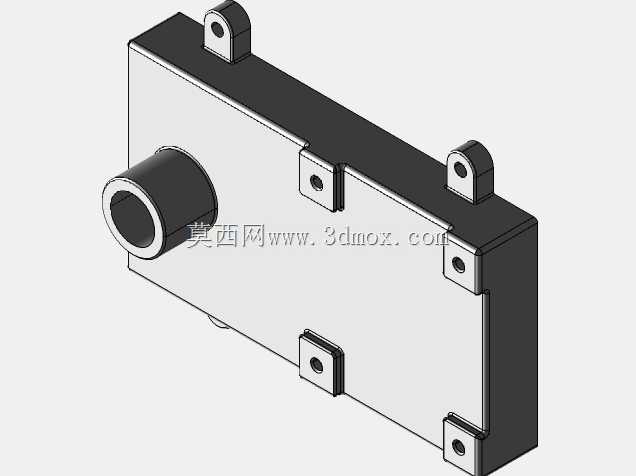

该底座采用一体化铸铁类材质的结构设计思路，整体为长条形块状承载结构，主体做了等壁厚的腔体式设计，在保证整体结构刚性的前提下尽可能降低部件自重，避免材料冗余。底座上设置了多组安装定位结构：一端设置有带同轴台阶孔的立柱安装座，台阶孔分别对应立柱的定位配合面与锁紧固定结构，孔位精度直接决定立柱与底座的垂直装配精度，保障主轴进给方向与工作台面的垂直度；底座平面上分布有多组带安装孔的凸台结构，用于固定工作台导轨组件、进给传动机构的相关零部件，凸台结构高出底座基准面，既可以减少大面积的精加工面，降低加工成本，也能避免装配时平面度误差带来的安装干涉。底座的四个边角位置设置有带通孔的安装耳，用于将整个钻床底座锁紧固定在车间地面或者设备垫铁上，安装耳处做了圆角过渡处理，避免应力集中导致的部件开裂，同时底座所有棱边都做了统一的圆角与倒角处理，既消除加工锐边带来的安全隐患，也能优化铸件的成型工艺，减少铸造缺陷。

从安装边界来看，底座的整体长度方向预留了足够的工作台滑移行程空间，可适配不同行程的工作台组件，满足不同尺寸工件的加工需求；立柱安装孔的尺寸规格适配常规台式钻床的立柱直径，安装孔的深度足够保障立柱装配后的连接刚性，避免加工过程中立柱出现晃动；底座上的螺纹安装孔采用统一的英制螺纹规格，可与标准的钻床配套紧固件直接适配，无需额外定制连接件；底座的底部设计有平整的安装基准面，可与调平垫铁充分接触，方便设备安装时的水平度调整，保障整机安装后的水平精度。在结构细节上，底座内部设置有交错的加强筋结构，对应主轴加工的受力区域做了局部加厚处理，可有效抵消切削过程中的振动，提升加工过程的稳定性，减少钻头崩损、孔位偏移等加工问题的出现。
