CoreXY同步带传动双轴直线运动机构

该款双轴平面运动机构采用经典CoreXY传动构型，主要面向需要平面内高精度点位移动、轨迹描画的作业场景，常见应用在桌面级精密点胶、小型工件拾取摆放、平面激光标刻、轻载检测工位的位移执行端，相比传统单轴堆叠的十字滑台结构，该构型将两个驱动动力源固定安装在机架边角位置，运动端仅保留滑座与执行件安装位，大幅降低运动部分的整体重量，在高速往复运动时能够有效减少惯性冲击，提升运动启停的响应速度与定位精度。

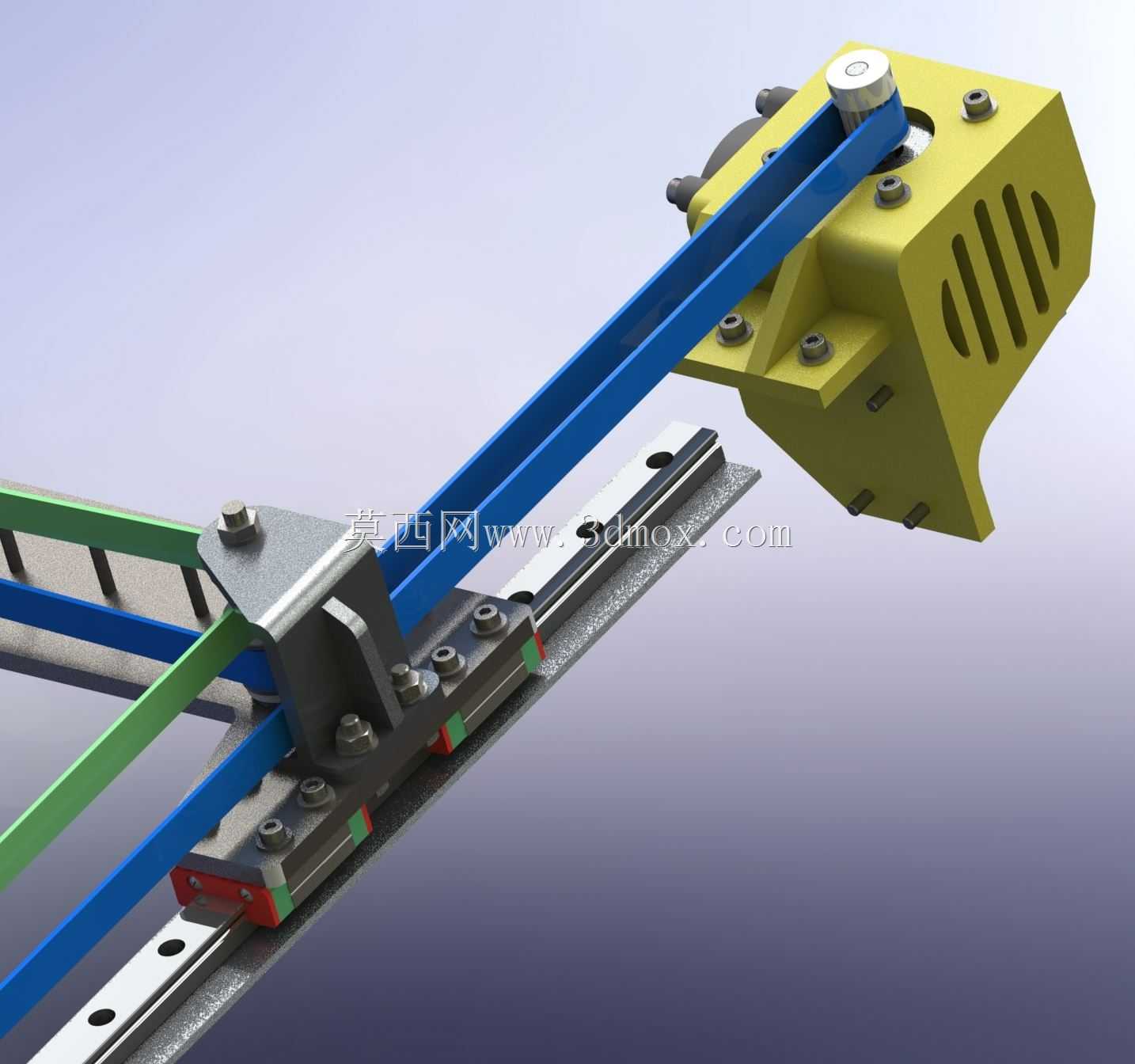

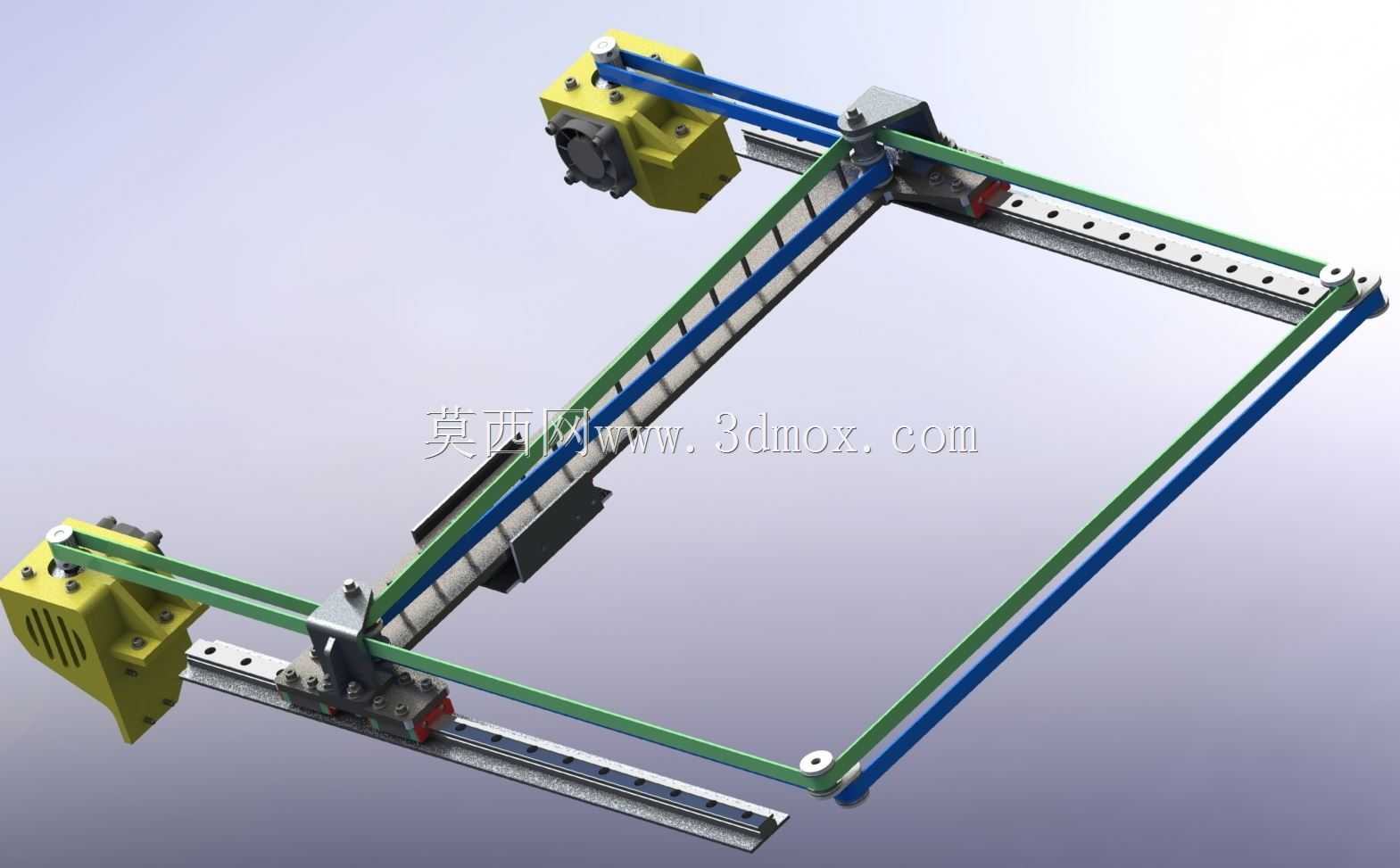

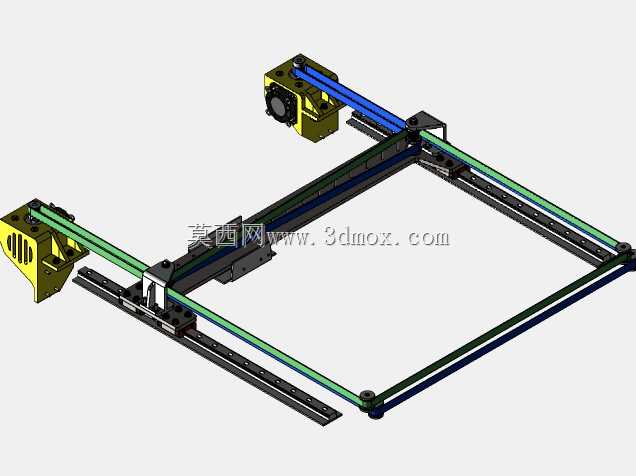

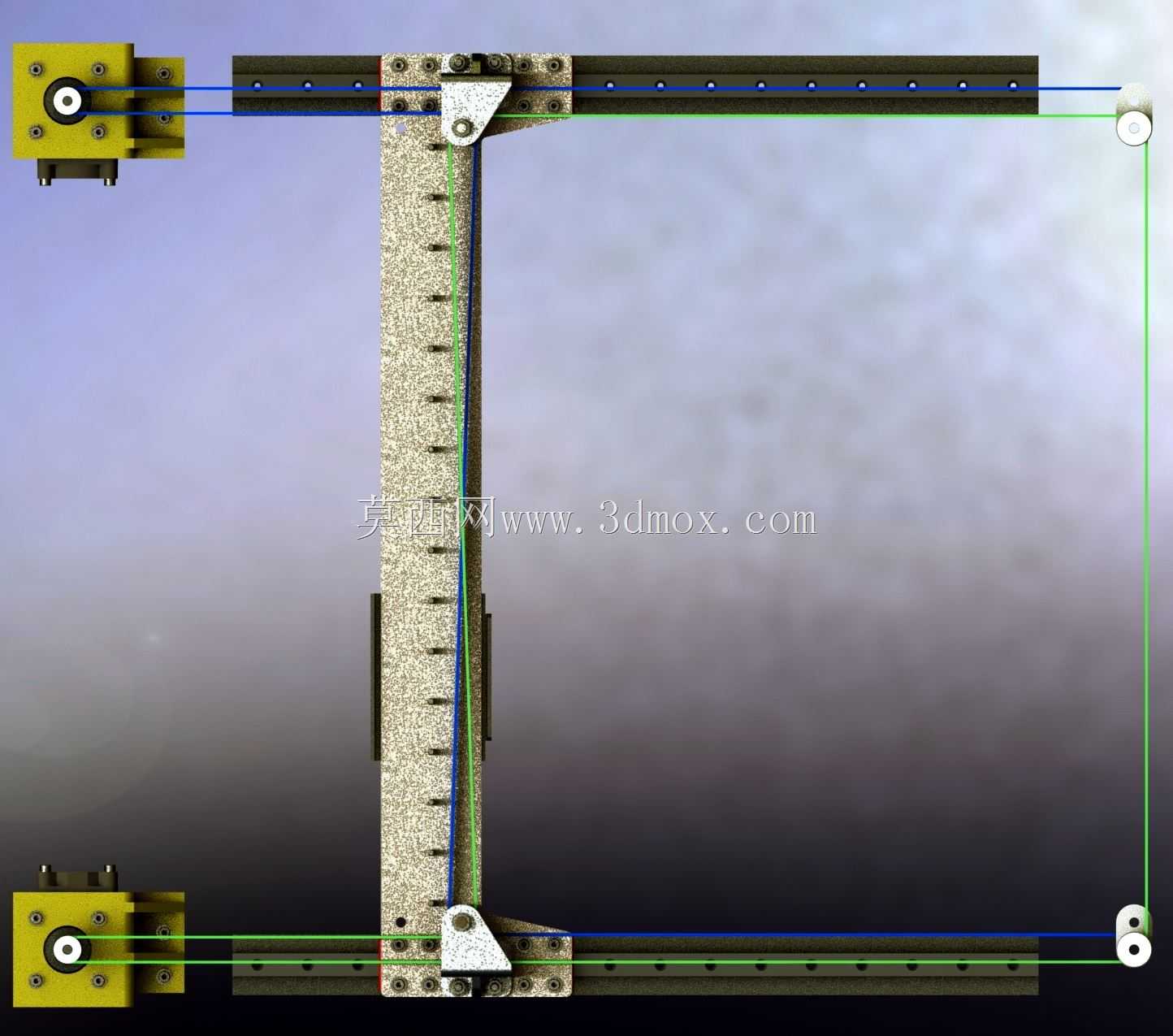

机构整体采用矩形框架式安装布局，两根平行直线导轨作为X轴向的运动导向基准，Y轴向的运动横梁跨接在两侧导轨滑块上，通过两组交叉布置的同步带将两个动力端的旋转运动转化为滑座的平面复合运动，当两个驱动轮同向同速转动时，滑座沿X轴向做直线移动，当两个驱动轮反向同速转动时，滑座沿Y轴向做直线移动，不同转速与转向的组合即可实现平面内任意轨迹的运动输出。

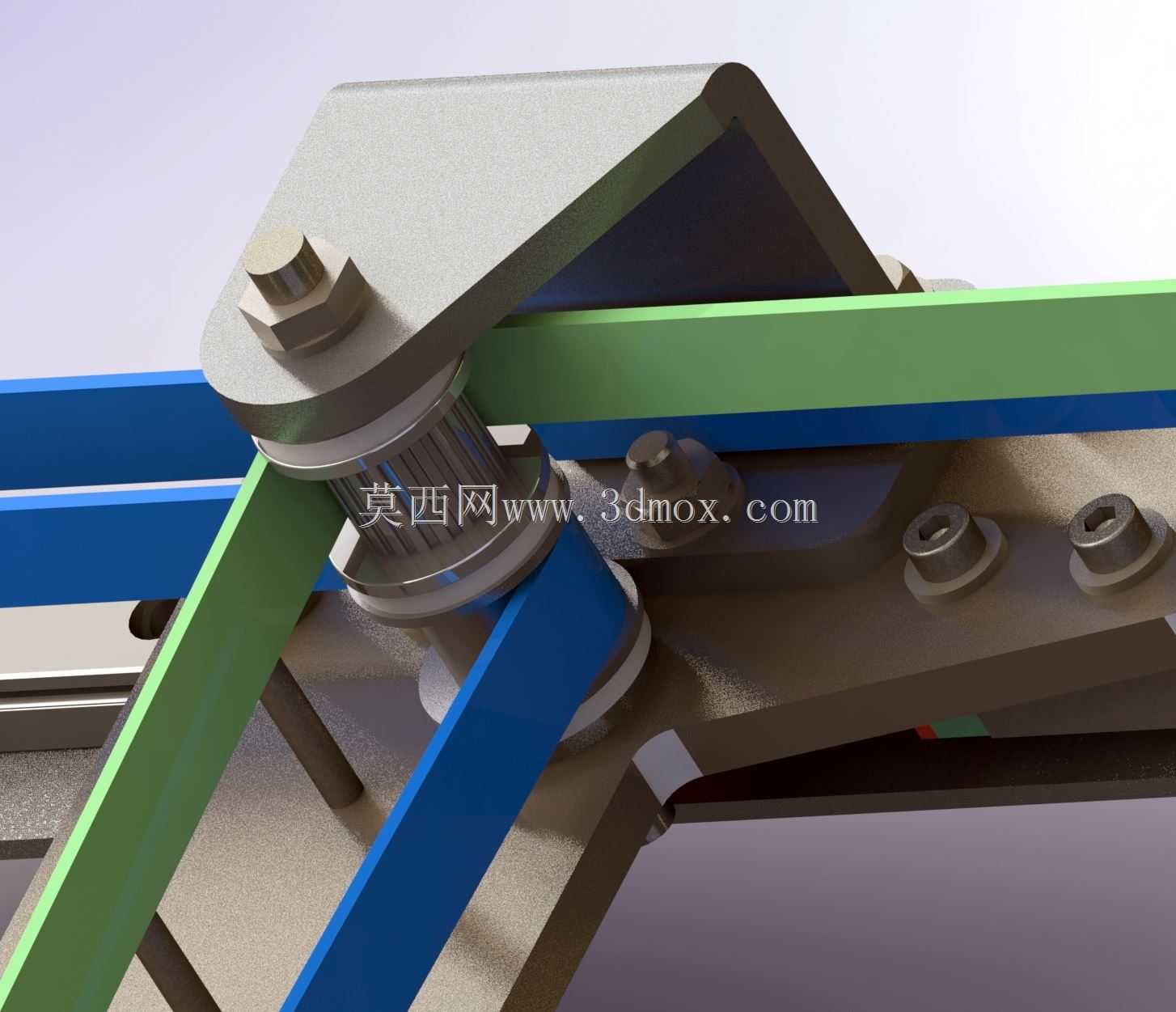

设计过程中重点优化了同步带的张紧调节结构，在框架的对角位置设置了带轮张紧调整位，可通过微调带轮安装位置调整同步带预紧力，避免长期运行后皮带松弛导致的传动回程误差；导轨安装面预留了标准的安装定位槽，可根据实际负载需求更换不同规格的线性导轨，适配从轻载精密作业到中载搬运的不同工况需求。

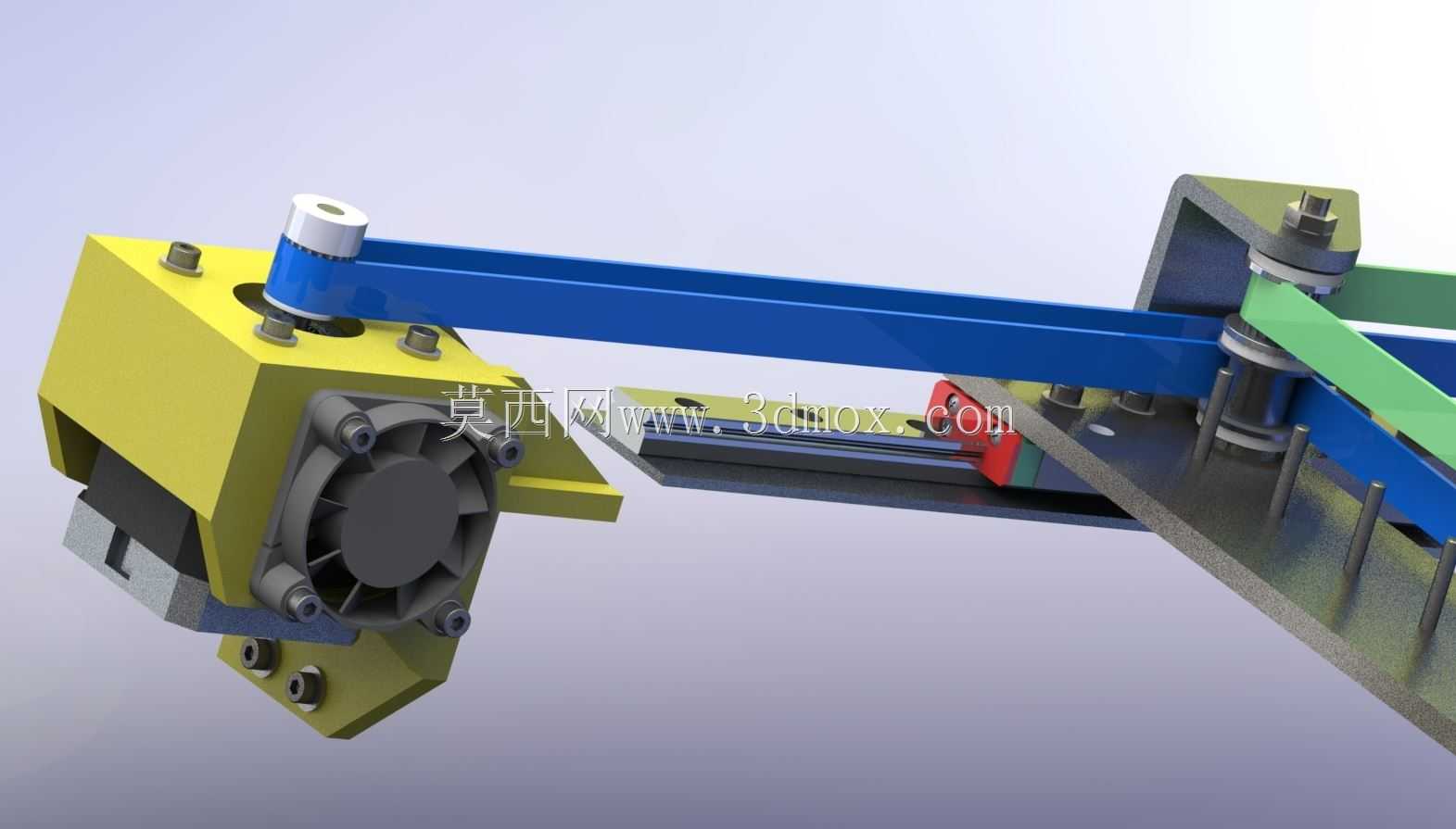

安装边界方面，该机构整体外框为规整矩形结构，底部预留了统一规格的安装孔位，可直接固定在设备工作台面或铝型材机架上，运动端滑座设置了标准化的执行件安装接口，可直接搭载点胶阀、吸嘴、标记头、检测探头等末端执行件，无需额外设计转接结构；框架边角的驱动单元采用下沉式安装设计，不会超出外框的安装边界，便于在紧凑的设备内部进行布局安装，同时同步带传动本身具备一定的缓冲吸震能力，能够降低传动过程中的振动传递，提升末端执行件的运行稳定性。

在实际使用中，该机构可配合运动控制器实现匀速直线运动、圆弧插补运动、多点位连续运动等多种运动模式，传动过程无背隙、运行噪音低，适合在对运行静谧性有要求的桌面级作业设备中使用，同时开放式的框架结构便于日常的维护保养，同步带磨损后可快速更换，降低设备的后期维护成本。
