霍尔伯桁架式跨河桥梁结构设计

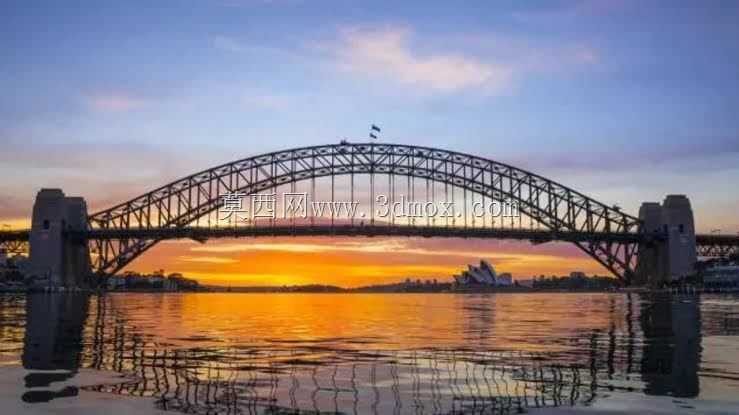

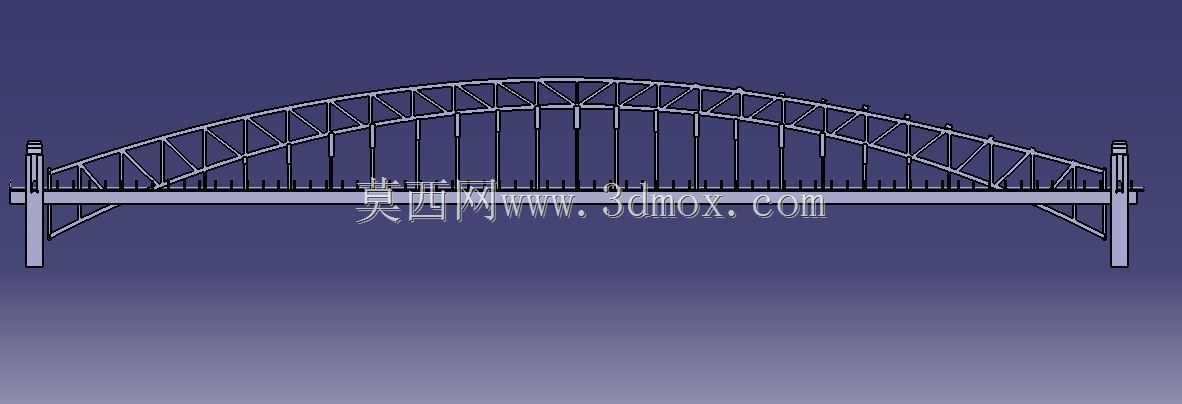

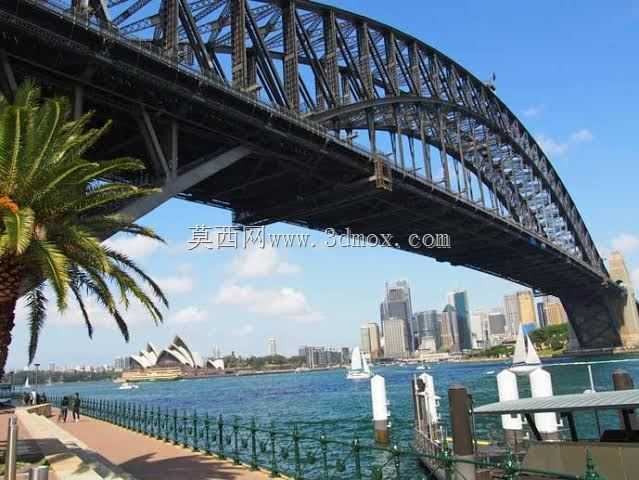

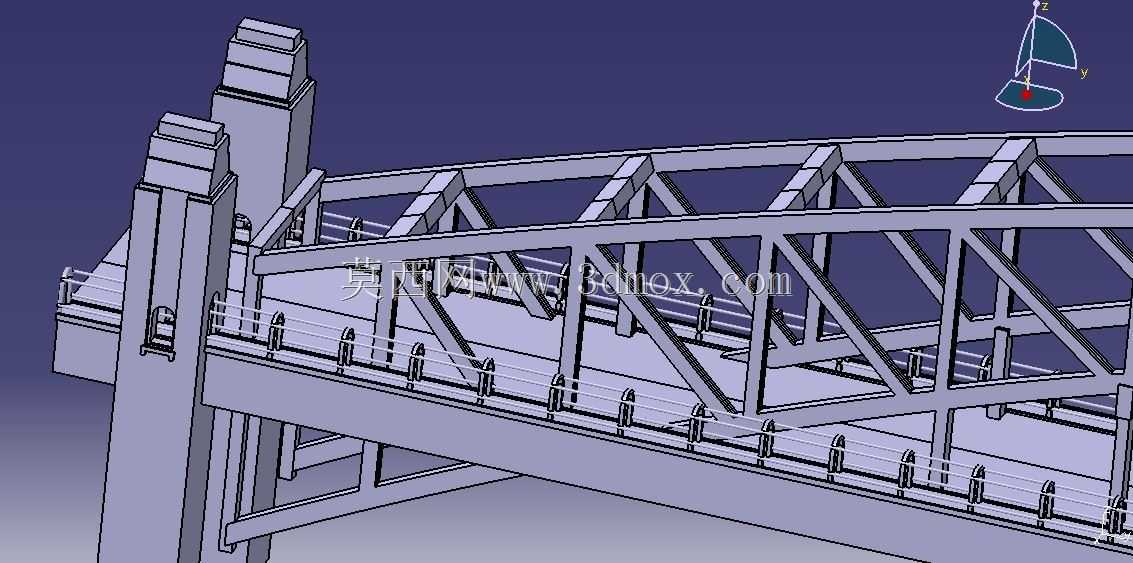

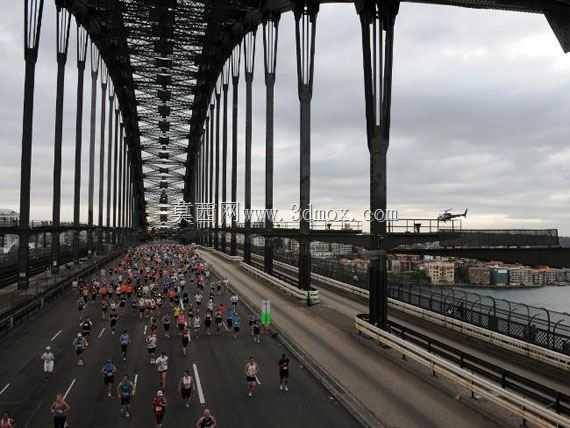

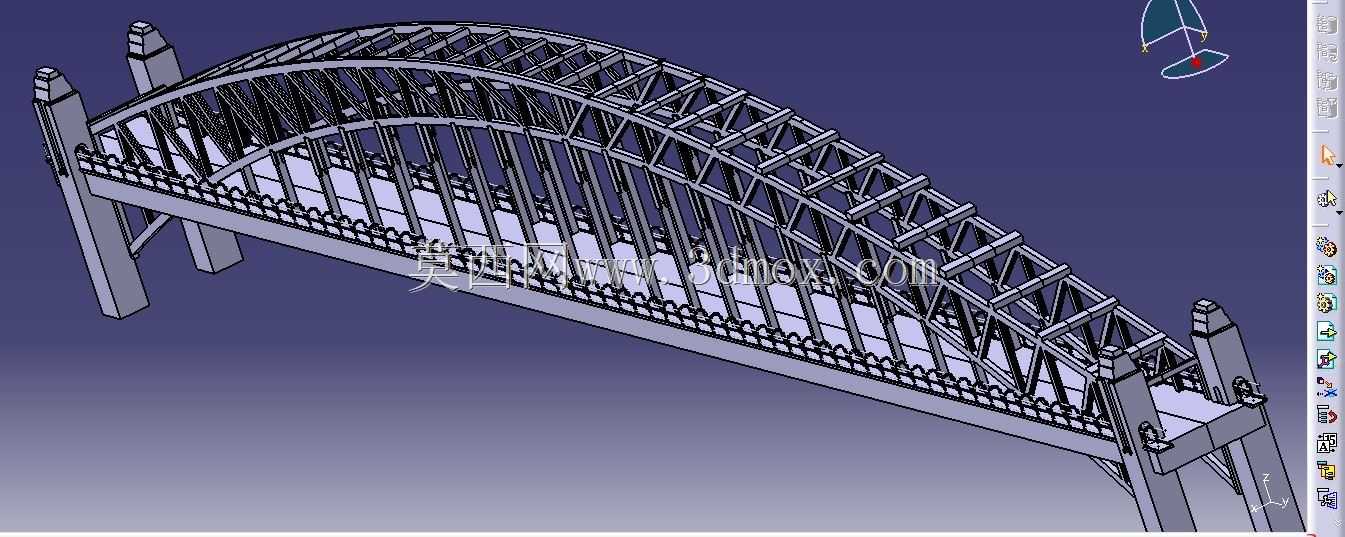

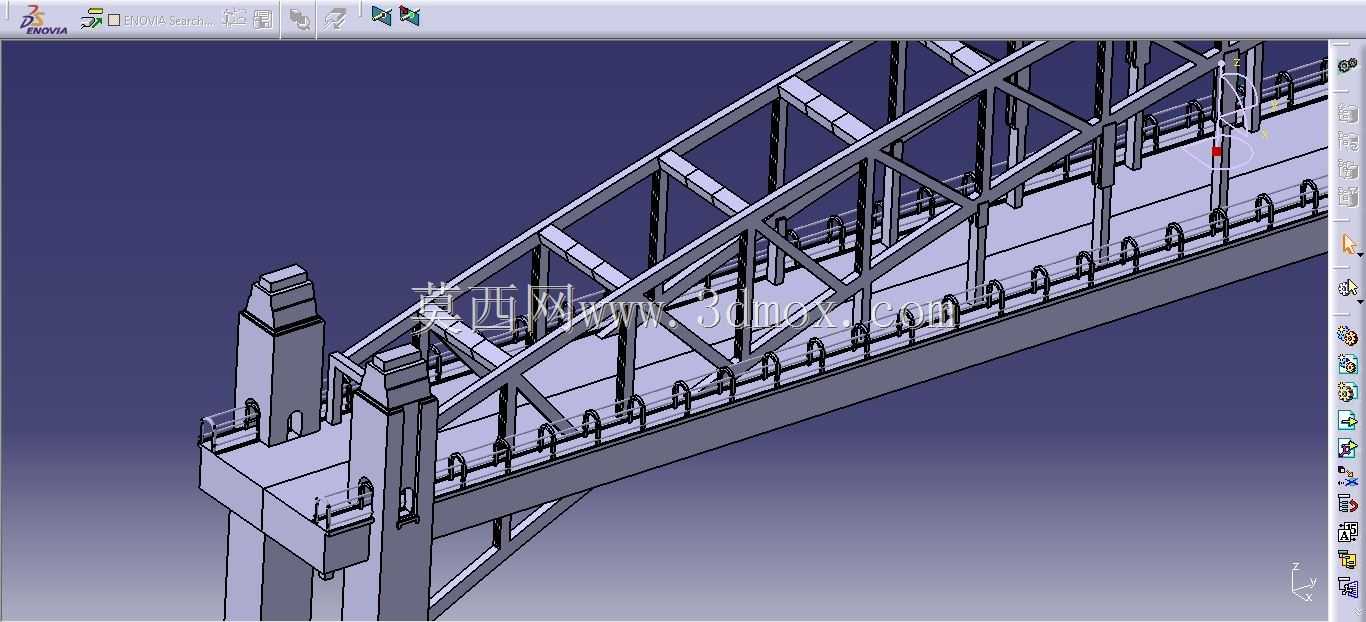

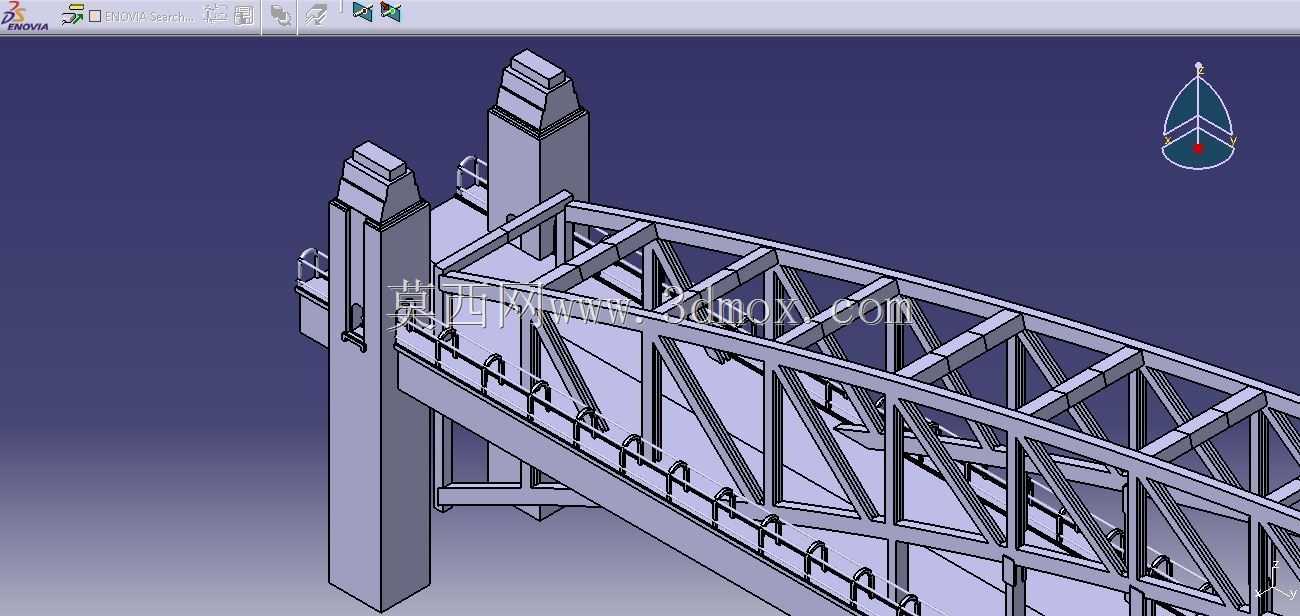

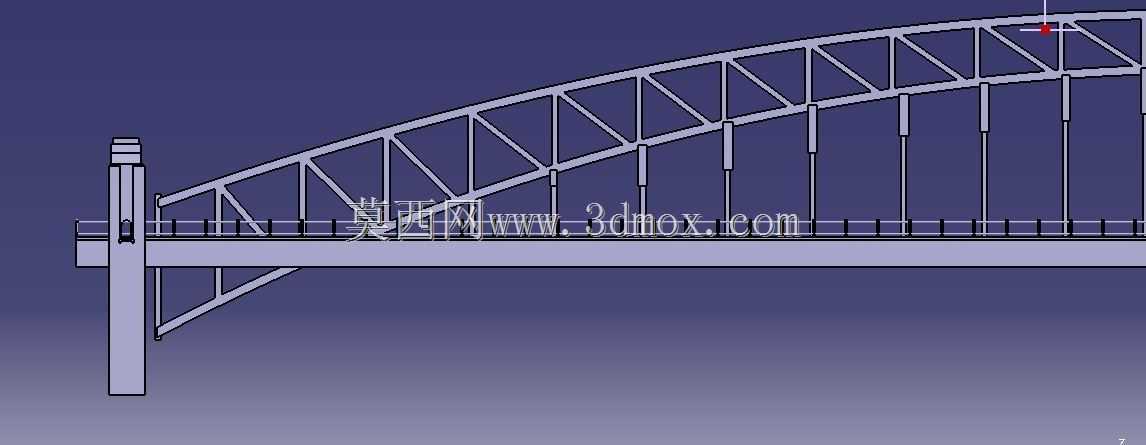

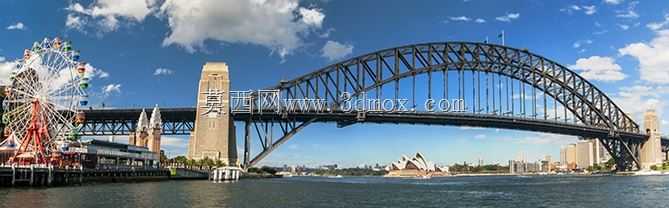

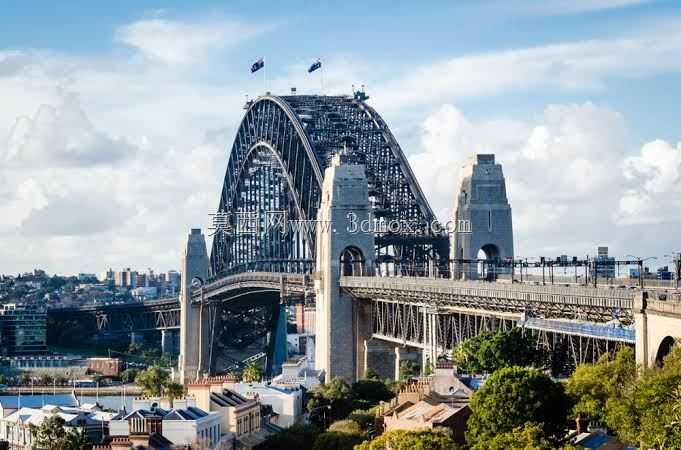

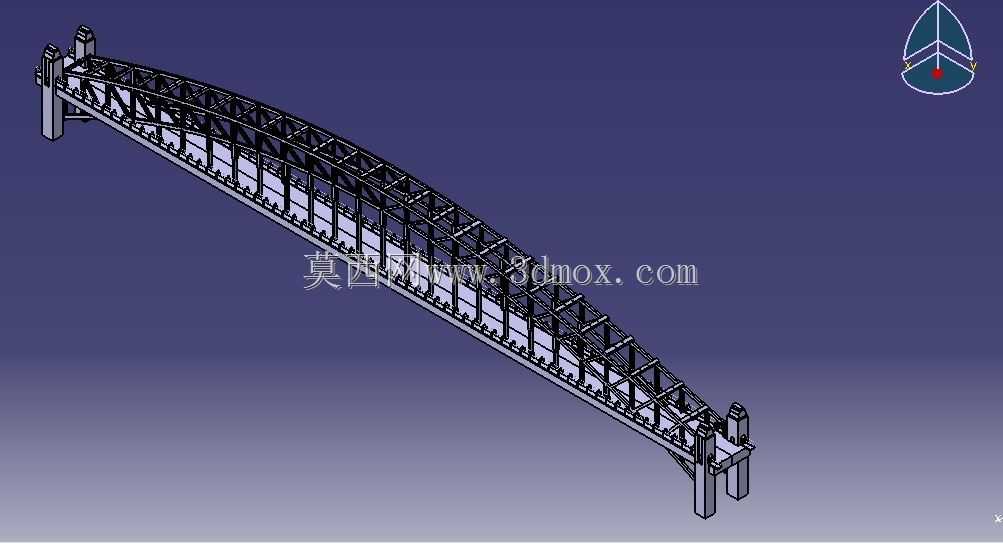

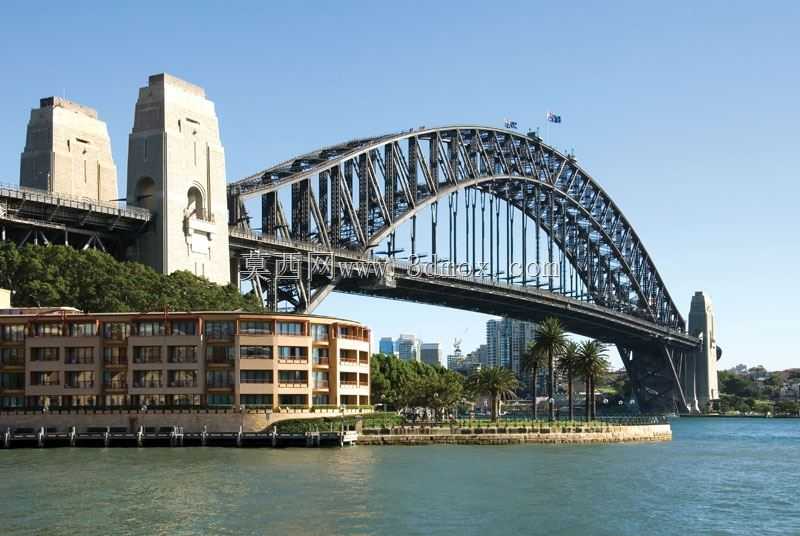

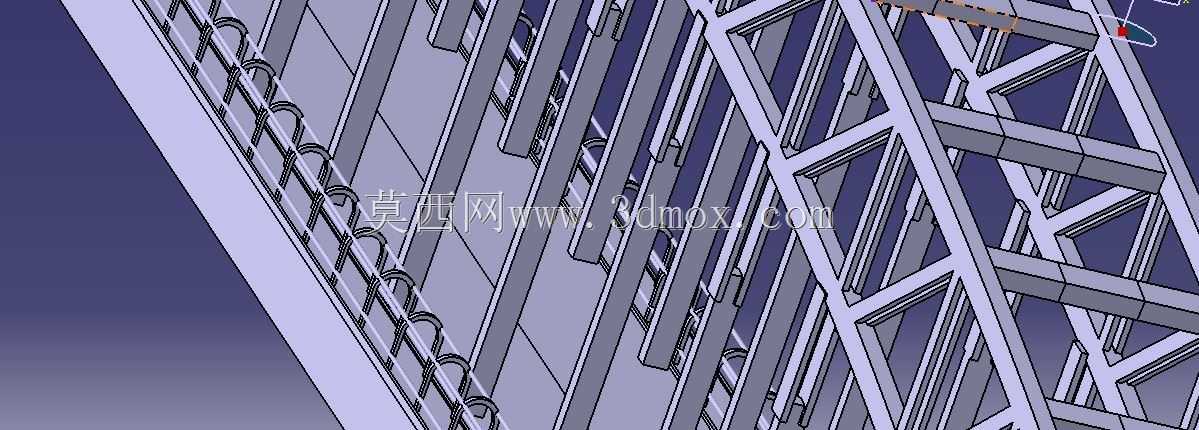

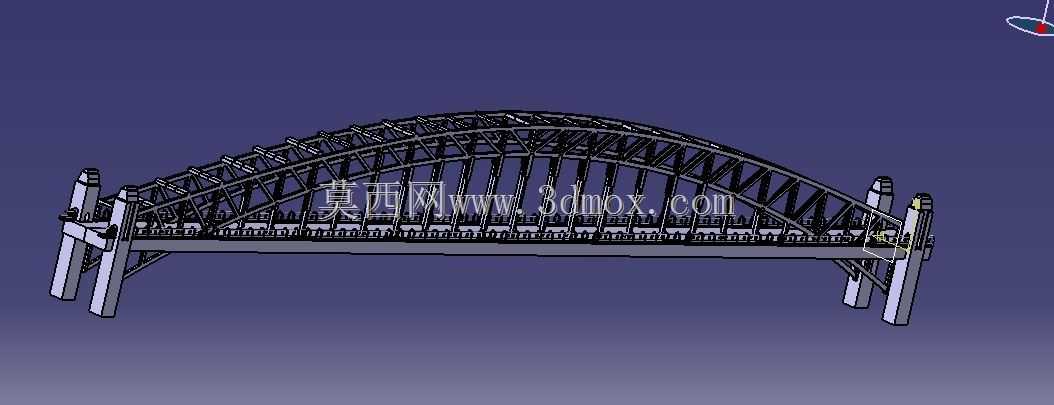

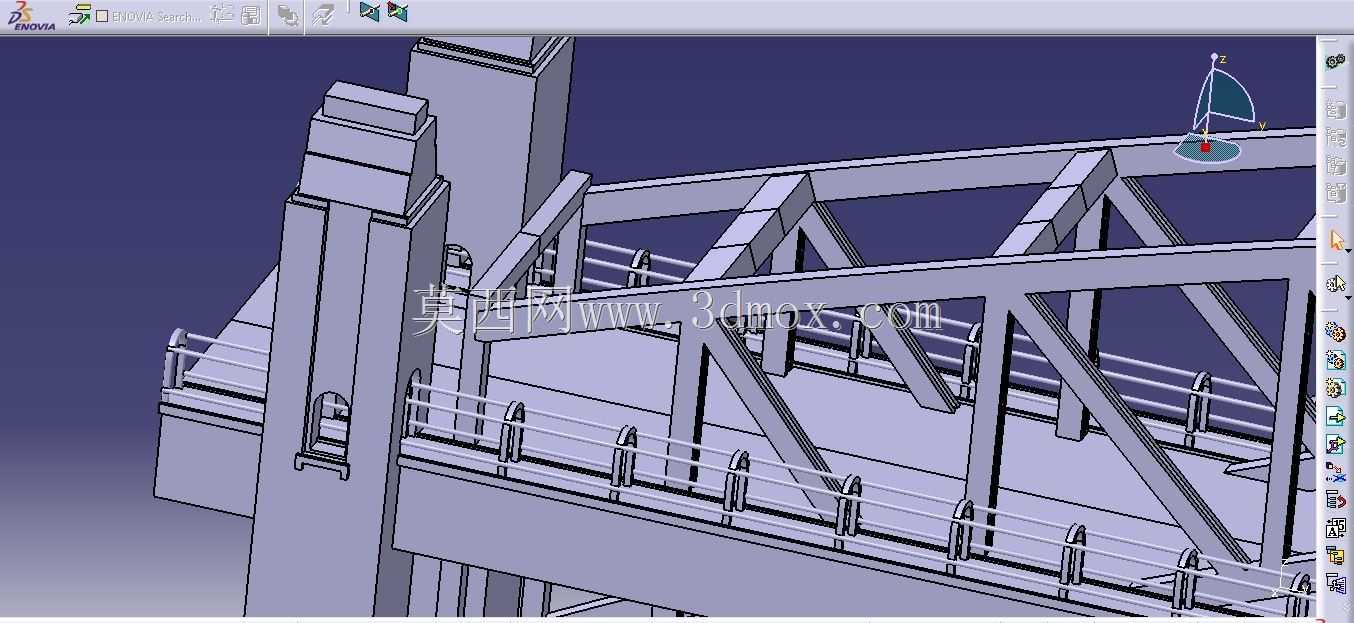

该桥梁结构模型对应大跨度跨线、跨河通行场景的钢结构桁架桥方案，主要承担区域内机动车、行人的跨障碍通行功能，可适配平原河网地区、城市快速路跨线节点的通行需求，相比传统梁式桥具备更强的大跨度承重能力，能有效减少水中桥墩设置，降低对河道通航、行洪的影响，同时减少跨线场景下的地面交通干扰。从功能特性来看，该桥采用下承式桁架受力体系，主承重桁架为三角形腹杆布置形式，通过杆件的轴向受力传递荷载，相比实腹梁结构能大幅降低钢材用量，同时保证结构整体刚度，减少大跨度下的挠度变形；两侧设置厚重的门式桥塔结构，既作为桁架端部的承重传力节点，将上部结构荷载均匀传递至下部承台基础，也可作为桥梁端部的标识结构，搭配端部的装饰性造型提升桥梁辨识度；桥面两侧设置连续式金属护栏，护栏采用等距布置的立柱搭配横向扶手的形式，可有效防范车辆、行人越出桥面的安全风险，护栏高度符合道路通行安全防护的相关要求，同时预留了管线附着安装的空间，可满足桥面照明、监控设备的布设需求。在设计思路层面，该模型优先遵循受力合理性原则，主桁架的上下弦杆采用等截面连续布置，腹杆根据不同位置的受力大小匹配对应截面规格，在跨中弯矩最大区域适当加密腹杆布置，在端部剪力集中区域强化节点连接结构，所有杆件连接节点均采用刚性连接设计，保证结构整体的协同受力性能；桥塔与主桁架的连接位置设置加强肋板，避免应力集中导致的结构疲劳损伤；桥面系采用纵横梁搭配的承重体系，横梁垂直于桥梁走向布置，将桥面荷载均匀传递至两侧主桁架下弦节点，纵梁沿桥梁走向铺设，为桥面铺装提供平整的支撑基础。从安装边界与尺寸适配来看，该桁架桥的单跨跨度适配60-120米的跨径需求，桥面总宽度可根据双向车道数、人行道宽度需求调整，模型中两侧主桁架的间距预留了足够的桥面布设空间，桥塔底部的连接端面设置了标准化的螺栓孔位，可与下部混凝土承台的预埋构件精准对接，安装过程中可采用分段吊装的方式，先架设两侧主桁架再安装桥面系构件，有效降低现场施工的吊装难度，整体结构的外轮廓边界充分考虑了通航净空、道路通行限高的要求，桥下净空高度可满足对应等级航道、道路的通行需求，结构两侧的外延尺寸预留了后期检修通道的布设空间，方便运维阶段的日常检查与构件更换作业。
