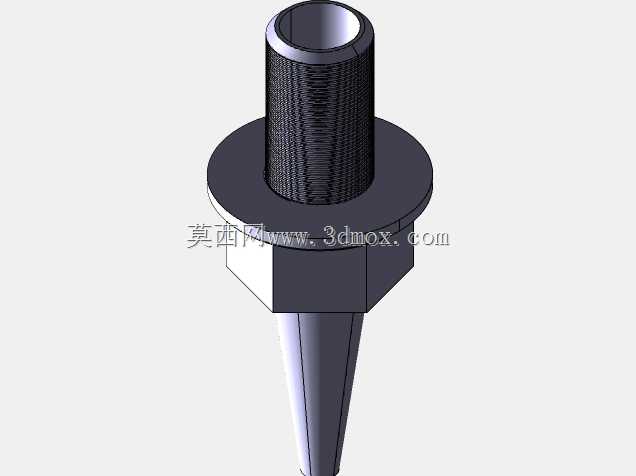

带六角法兰锥端外螺纹流体扩散接头

该款扩散接头主要应用于流体输送系统的终端分配环节，常见于小型喷淋设备、实验流体回路、低压气动系统、精细加注装置等场景中，核心作用是将上游管路输送的流体通过锥端结构均匀扩散输出，避免流体集中喷射造成的冲击、分布不均问题，同时兼顾管路连接的密封可靠性与安装便捷性。从功能特性来看，接头上段采用外螺纹结构，可直接与对应规格的内螺纹管路、阀件旋合连接，螺纹段表面的细密牙型能够保证连接后的密封性能，无需额外密封件即可适配低压流体工况，中段设置的六角结构为安装提供了标准的施力面，使用常规扳手即可完成拧紧操作，无需定制专用工装，大幅降低现场安装的操作门槛。六角结构上方的圆形法兰盘是安装定位的核心结构，当接头旋入安装位后，法兰盘下端面会与安装基体表面紧密贴合，既可以限制接头的旋入深度，保证安装位置的一致性，也能增大接触面积，分散接头承受的轴向载荷，避免长期受流体压力作用出现松动移位。下段的锥状结构是实现流体扩散功能的核心，锥段从法兰下方位置逐步收窄，内部流道顺着锥型外形平滑过渡，能够将管路内轴向流动的流体顺着锥面导向逐步分散，让流体以均匀的锥面形态从端部输出，相比直孔喷嘴，这种结构可以让流体覆盖范围更大，流速分布更均匀，不会出现中心流速过高、边缘无流体覆盖的问题。在设计思路上，这款接头采用一体化结构设计，所有功能段整合为单个零件，没有拼接焊缝或者装配间隙，从根源上避免了多零件装配带来的泄漏风险，同时也减少了零件数量，降低生产加工的成本与装配工作量。外形尺寸方面，上段外螺纹的公称直径与中段六角的对边尺寸遵循常规管路接头的标准规格，能够与市面上通用的管路配件适配，法兰盘的外径大于六角对边尺寸，能够覆盖安装位的开孔，避免安装时出现接头掉落或者对位偏移的问题，下段锥段的长度与锥度经过匹配设计，既保证了流体扩散的角度符合常规使用需求，也控制了整体的轴向长度，不会在安装后占用过多的外部空间，适配紧凑安装空间的使用需求。安装边界上，该接头仅需在安装基体上开设略小于螺纹大径的安装孔，通过螺纹旋入即可完成固定，法兰盘与安装面贴合后即可实现轴向定位，不需要额外的紧固件或者固定结构，安装拆卸都十分便捷，后期维护更换时只需拧下接头即可替换，不会对周边管路部件造成影响。
