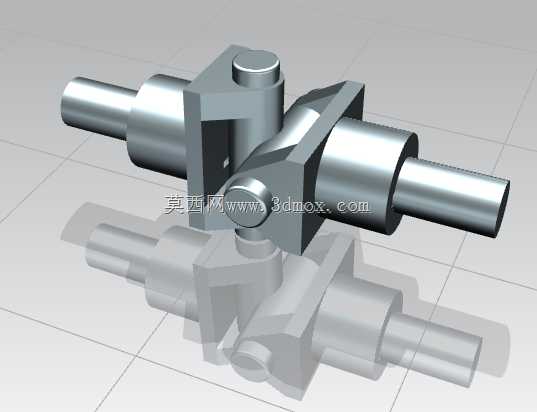

十字滑块式可偏移两轴传动联轴器结构

这款联轴器组件主要应用于各类工业传动系统中，解决两传动轴之间存在的径向偏移、角度偏斜问题，常见于机床进给机构、轻工输送设备、小型动力传输单元、纺织机械传动端等场景，是轴系传动中补偿安装误差、缓冲运行振动的核心连接部件。在实际设备运行过程中，动力输出轴与从动轴很难做到绝对的同轴对中，安装过程的定位偏差、设备长期运行后的基座形变、轴承磨损带来的轴系位移，都会造成两轴之间出现位置偏差，如果采用刚性直连结构，会在轴、轴承、机座处产生极大的附加载荷，加剧部件磨损，甚至出现轴断裂、轴承烧毁的故障，而这款联轴器通过中间十字滑块的浮动结构，能够在允许的偏移范围内自动补偿两轴的相对位移，保证动力传输的平稳性，同时降低安装阶段的对中精度要求，减少现场装配的调试难度。从结构设计来看，该联轴器采用两端轴套搭配中间十字滑块的经典结构，两端轴套分别通过键连接与主动轴、从动轴固定，中间滑块的两个凸榫呈90度垂直分布，分别嵌入两端轴套的对应凹槽内，传动过程中扭矩通过轴套凹槽与滑块凸榫的接触面传递，当两轴出现径向偏移时，滑块可以在凹槽内做小幅滑动，抵消位置偏差带来的运动干涉。设计过程中充分考虑了传动的受力特性，滑块与轴套的接触面做了贴合度优化，保证扭矩传递时接触面受力均匀，避免局部应力集中造成的部件压溃变形；轴套的内孔采用标准圆柱孔设计，适配常规的圆轴安装需求，轴套端部设置有紧定螺钉定位结构，可快速完成与轴的轴向固定，防止运行过程中轴套出现轴向窜动。从安装边界来看，该联轴器整体结构紧凑，径向尺寸控制合理，不会占用过多的安装空间，两端轴的插入深度有明确的限位设计，避免安装时轴插入过深顶触中间滑块，影响浮动补偿效果；安装时仅需要将两端轴分别插入对应轴套，拧紧紧定螺钉即可完成装配，不需要复杂的专用工装，后期维护时也可以快速拆卸更换磨损的滑块部件，不需要完全拆解两端的轴系结构，大幅降低设备维护的时间成本。在运行特性上，该结构的联轴器可以在中低速、中等扭矩的传动场景下稳定工作，滑块与轴套之间的滑动摩擦会在长期运行后产生一定磨损，因此设计时预留了足够的磨损余量，正常工况下的使用寿命可以满足常规工业设备的大修周期要求，同时结构本身没有复杂的弹性元件，对使用环境的适应性更强，在存在少量粉尘、轻度油污的工业场景下也可以稳定工作，不会像弹性套柱销联轴器那样出现橡胶元件老化失效的问题。
