433MHz两通道通用无线接收控制板

这款双路无线接收控制板，核心适配433MHz通用射频遥控场景，是工业遥控、智能家居、小型设备无线控制领域的常用核心部件，主要作用是接收匹配频段的无线遥控发射信号，经过板载电路解调处理后，驱动板载继电器完成对应通道的电路通断控制，实现对远端用电设备的非接触式开关操作，无需布设长距离控制线路，大幅降低现场布线的施工成本与后期维护难度。

从实际应用场景来看，该接收板可广泛适配车库门遥控升降、工业小型设备远程启停、家居照明无线开关、农用灌溉设备远程控制、道闸遥控抬落等多类场景，支持两路独立通道输出，可分别控制两个不同的用电回路，满足单接收端对应双控制目标的使用需求，适配常见的12V直流供电场景，继电器触点可承载常规低压用电设备的通断电流，适配多数民用、轻工业级小功率设备的控制需求。

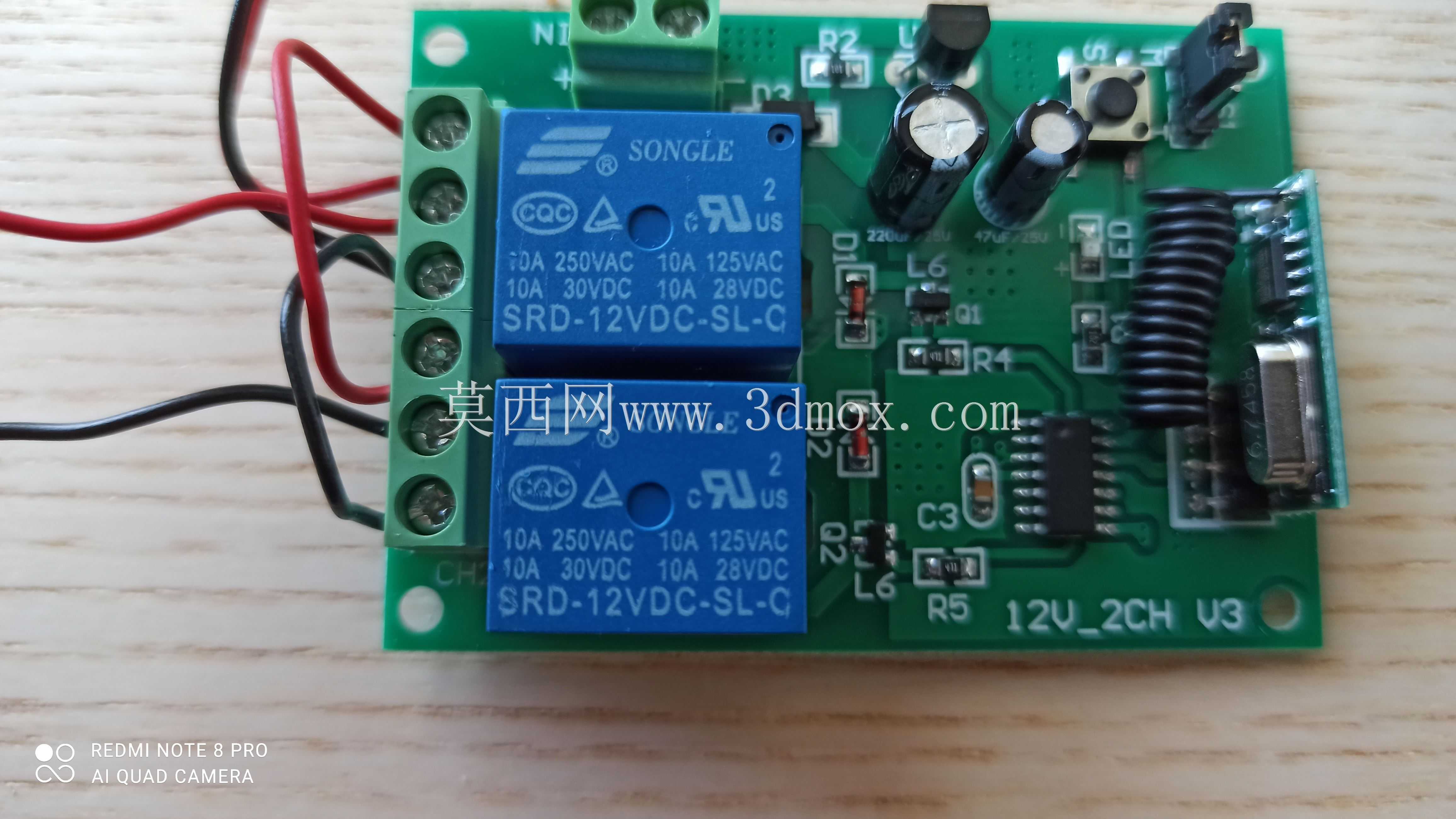

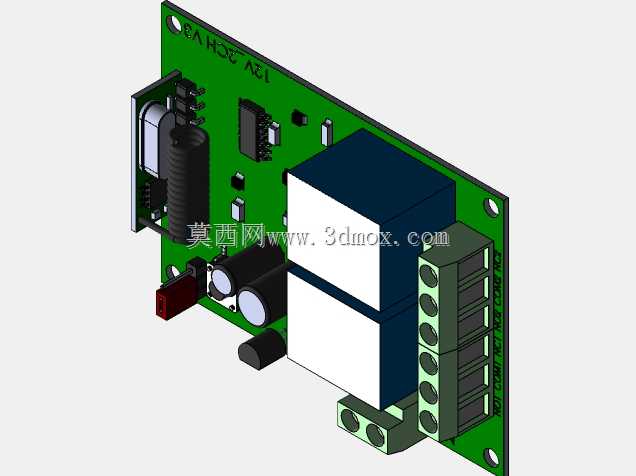

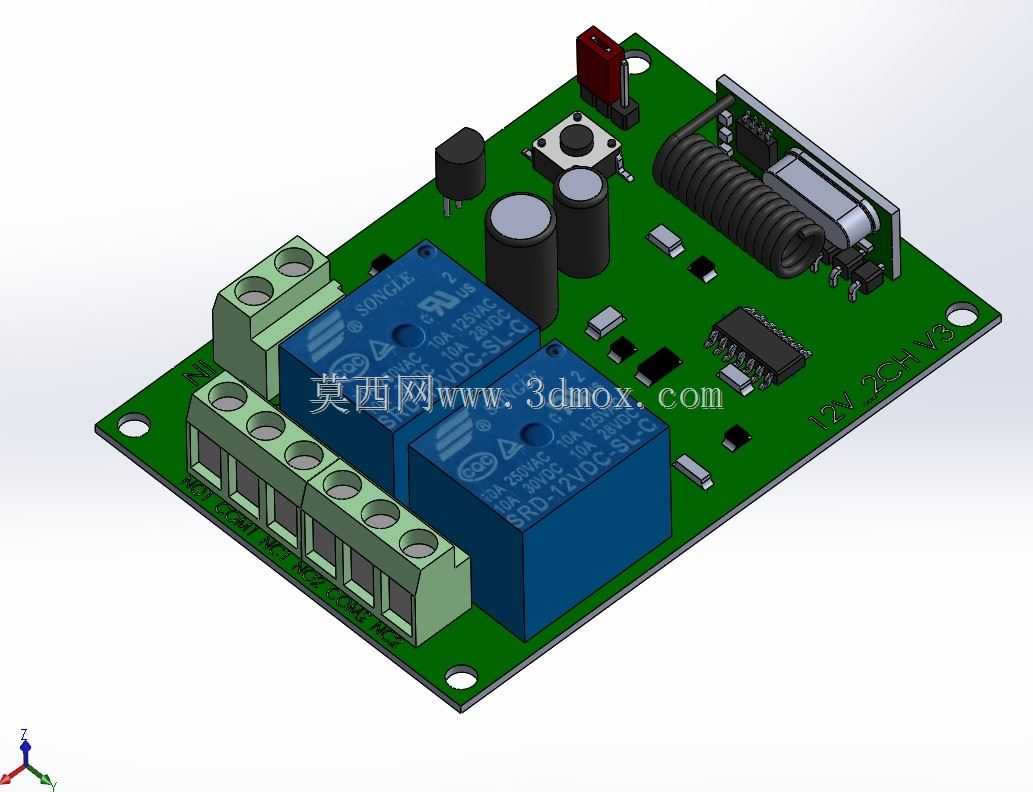

在产品设计思路上，整块电路板采用FR-4玻纤板材作为基底，元器件布局遵循强弱电分离原则，射频接收部分布置在板体一侧，搭配螺旋弹簧天线保障433MHz信号的接收灵敏度，减少板载其他元器件对射频信号的干扰；继电器输出区域布置在板体另一侧，预留多组接线端子，强电接线端与弱电供电端分区排布，避免接线时出现强弱电短接的安全隐患；板载电解电容、稳压芯片负责完成供电滤波与电压稳压，保障接收电路工作电压稳定，避免供电波动导致的接收失灵、误触发问题；板上预留的按键可用于本地对码、手动测试通道通断，方便现场安装调试时快速验证功能是否正常。

从安装边界来看，板体四角预留标准安装固定孔，可直接通过螺丝固定在设备壳体内部的安装柱上，板体整体外形紧凑，接线端子采用插拔式接线结构，接线时无需焊接，直接将导线压入端子拧紧即可完成接线，降低现场安装的操作门槛；板上元件高度经过合理管控，最高元件为板载的电解电容与接收模块，整体安装高度适配多数小型设备的内部安装空间，不会出现元件顶壳的问题，输出端的接线端子标识清晰，每个通道的常开、常闭、公共端均有明确丝印标注，接线时可对照丝印快速完成线路连接，减少接线错误概率。
