薄型光盘收纳盒内部卡扣支撑结构

　　这个薄型光盘收纳件的核心目标，是在极小的竖向空间内同时完成光盘定位、盒体闭合限位和取放操作。整体外轮廓接近正方形，边角做了小圆弧过渡，避免薄壁尖角在注塑时产生应力集中，也能减少日常握持时的刮擦风险。壳体四周采用连续立边形成围框，立边高度只略大于光盘厚度，保证闭合后整体厚度紧凑，适合堆叠存放和随身携带。

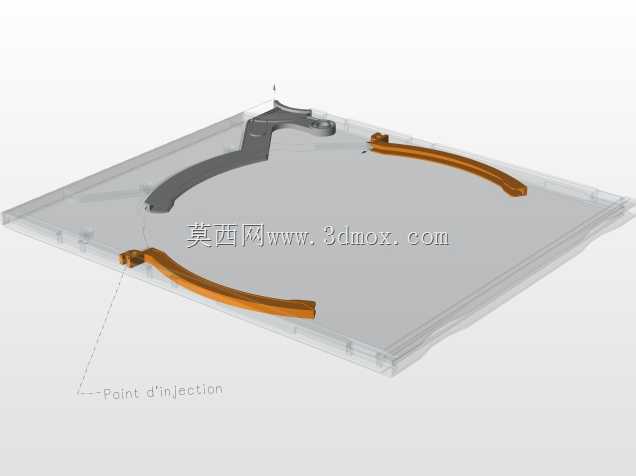

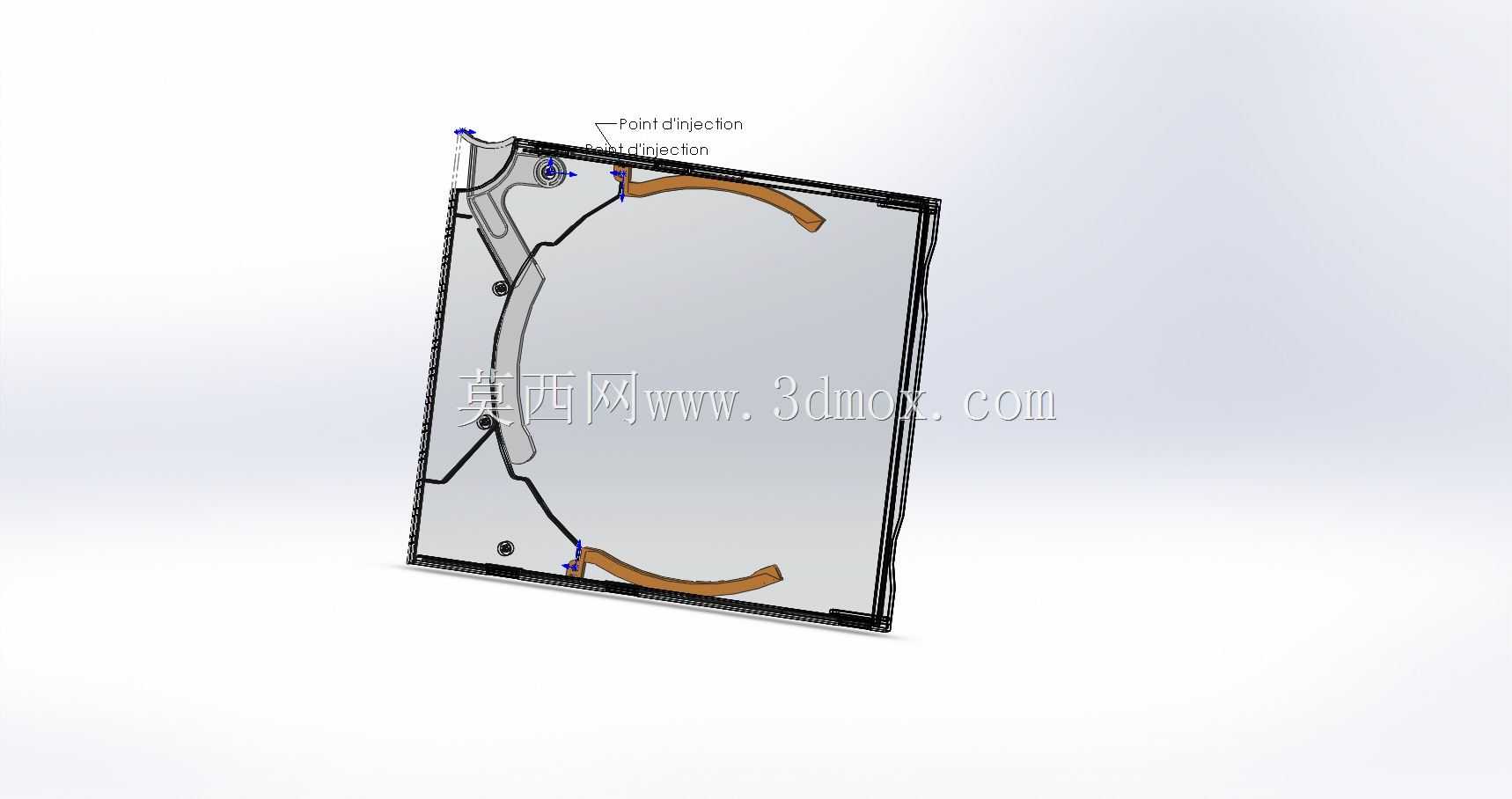

　　内部最关键的是两条弧形弹性压片。它们沿光盘外缘的非数据区域布置，弧度与光盘圆周匹配，压片根部与盒底连为一体，末端留出弹性变形空间。光盘放入时，压片被光盘外缘轻轻推开，依靠材料自身回弹压在光盘边缘，既限制光盘在平面内窜动，又避免压到数据读取面。与中心主轴式固定相比，这种侧缘压持结构不需要在盒底做较高的中心凸台，能够进一步压缩盒体高度，也减少了取放时光盘与凸台的摩擦。

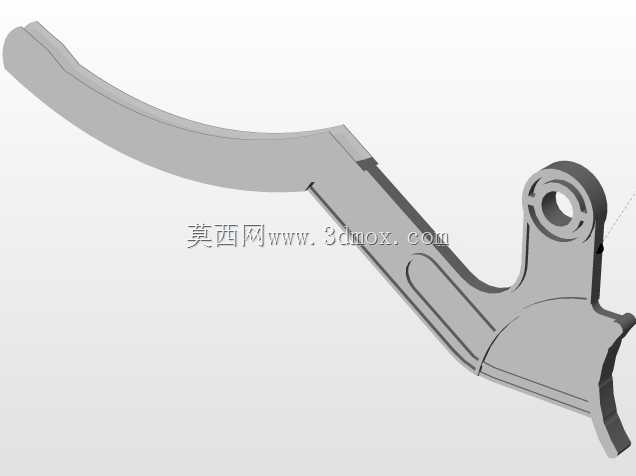

　　盒体一侧设置了铰接区域，用于连接上盖。该区域通过薄壁活页或转轴孔实现开合，设计时需要控制铰接处的弯曲半径和壁厚：壁厚过小，反复开合后容易断裂；壁厚过大，则开合阻力增加，成型时还可能出现缩痕。与铰接边相对的一侧保留开启缺口，方便手指施力将上盖撬开。缺口位置没有正对光盘边缘，而是利用盒体边角空间，这样既能保证开启便利性，又不会削弱围框对光盘的整体防护。

　　从安装边界看，该类收纳件通常直接放置在抽屉、书架或设备包装夹层中，不需要额外螺钉固定。外底面保持平整，四角可设置浅筋位，减少大面积平面因收缩产生的翘曲，同时让多个盒体堆叠时更稳定。内部除弧形压片外，还布置了若干细小限位柱和加强筋，这些结构并不直接夹持光盘，而是控制上盖下压位置，防止上盖过度变形压伤盘面。

　　在实际使用场景中，这类结构常见于光盘介质的随设备交付、资料归档和零售包装。工程师在建模时需要重点处理三类间隙：一是光盘与盒底之间的微量间隙，避免盘面直接贴底产生划痕；二是光盘外缘与围框之间的定位间隙，既要让光盘容易放入，又不能在运输晃动时产生明显撞击；三是上下盖闭合后的配合间隙，保证扣合到位而不出现翘边。

　　材料选择上通常采用透明或半透明热塑性塑料，要求具备一定韧性和表面光洁度。弧形压片的厚度、长度和根部圆角直接决定夹持力，建模时需要反复检查拔模方向，确保压片、围框和底部筋位能够顺利脱模。若后续需要批量生产，还应在三维模型中预留浇口和顶出位置，避免浇口痕迹落在光盘接触区或外观面上。

　　这个结构的价值不在于复杂机构，而在于用最少的零件完成可靠约束。没有额外弹簧、锁扣或金属件，全部功能通过壳体自身形状实现，装配工序简单，成本控制空间大。对于结构设计人员来说，这类薄壳件更考验对弹性变形、壁厚均匀性和成型工艺的理解；对于选型人员来说，则需要关注其内腔尺寸是否匹配目标光盘直径、压片位置是否避开印刷区，以及闭合后整体厚度是否满足包装或设备预留空间。
