流线型立式乒乓球陪练发球装置

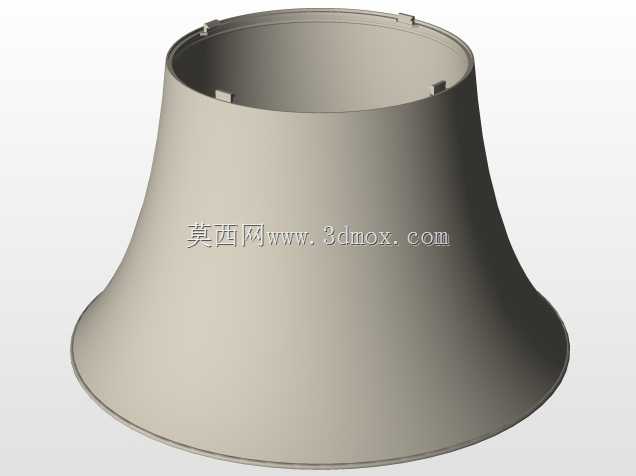

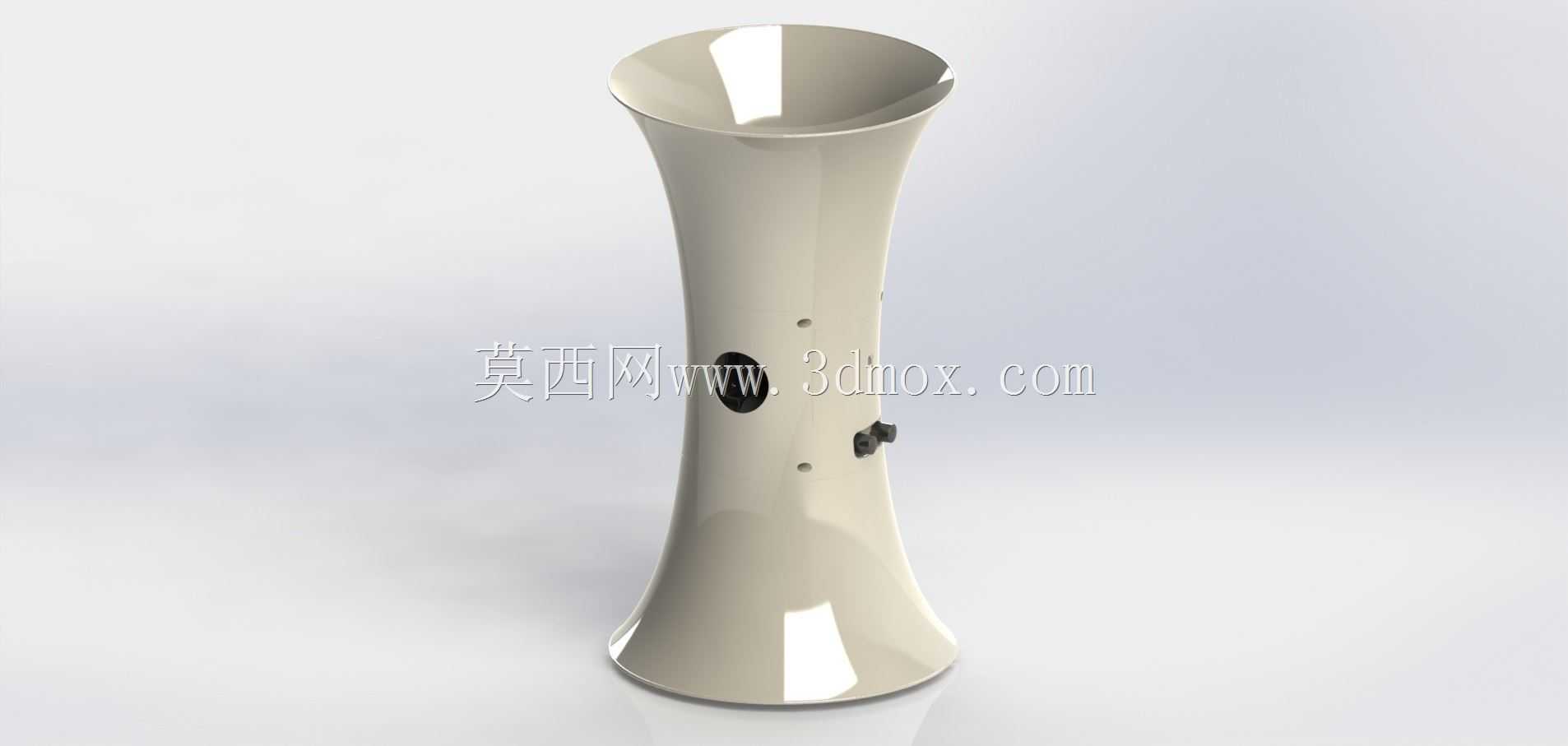

　　这款立式陪练装置的壳体采用连续收腰的回转曲面，上下两端向外扩口，中段收窄形成稳定的视觉重心与握持维护区域。顶部敞口作为乒乓球入球通道，边缘做圆滑过渡，避免球体卡滞，也降低训练者取放球时的磕碰风险。底部扩口结构增大支撑接触面积，使整机在连续发球、内部机构往复动作时保持较低倾覆风险，适合放置在球台侧边地面使用。

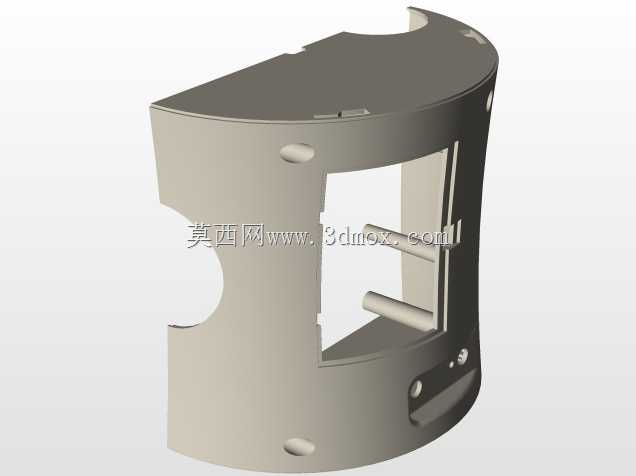

　　从结构布置看，内部需要容纳储球空间、送球轨道、发球轮或弹射机构、控制元件以及走线。中段壳体上预留的小孔可用于安装调节旋钮、状态指示或紧固件，侧部小凸起对应开关、接口或检修位。外壳曲面并非单纯造型处理，它同时承担防护、导风、降噪和内部组件定位作用。设计时需要先确定发球模块的安装基准面，再反推壳体壁厚、拔模方向和内部支撑筋位置，避免外观曲面完成后出现机构无法装配的问题。

　　实际使用场景集中在家庭球室、学校训练区、俱乐部单多人练习以及基础动作纠正。设备的核心用途是按设定节奏将乒乓球送至球台不同落点，帮助练习者稳定完成推挡、攻球、拉球和步法移动。与大型多轮发球设备相比，这种立式单筒结构占地更小，供电与收纳更方便，适合轻量训练和日常陪练。若用于多球训练，顶部入球口的通过性、底部重心高度以及出球口角度都会直接影响连续供球稳定性。

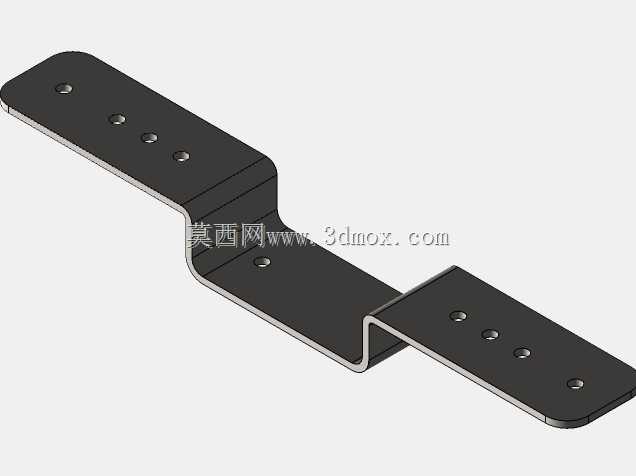

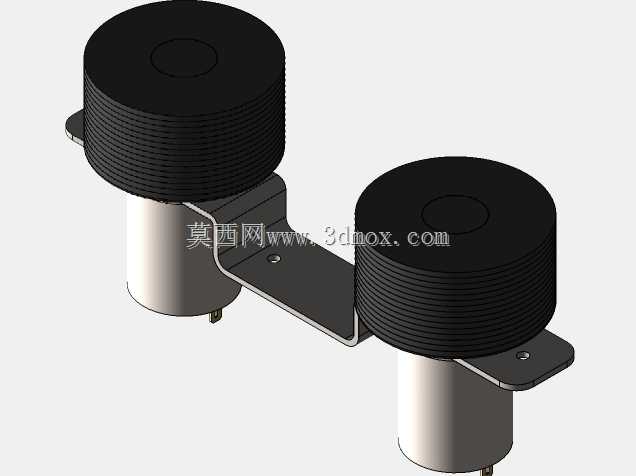

　　功能设计上，需要重点考虑球路一致性。乒乓球质量轻、表面光滑，送球通道不能有突变台阶，否则容易产生叠球、倒球或漏发。壳体内部应设置导向筋或限位结构，使球以稳定姿态进入发球轮；发球轮轴线、摩擦面压力和出球通道中心线需要保持合理夹角，才能兼顾上旋、下旋或平击球的发出。外部调节件应布置在训练者弯腰或侧身可触及的位置，同时避开出球方向，防止操作时被球体击中或干扰球路。

　　外形尺寸方面，这类立式装置通常以地面直立安装为主，高度应适配球台高度和常见出球仰角。底部直径需保证支撑稳定，但又不能过大，以免占用球台侧方移动空间。中段收腰区域可作为搬运握持段，因此曲面半径和壁厚要满足手掌握持强度。顶部扩口直径需兼顾一次性放球数量与球体自然滚落路径，过小会降低续球便利性，过大则会使整机上部偏重。安装边界上，设备后侧和侧部应预留接线、散热和检修空间，前方不能有遮挡出球通道的物体；放置面要求平整，若在光滑地面使用，可在底部增加防滑垫以抑制发球振动带来的位移。

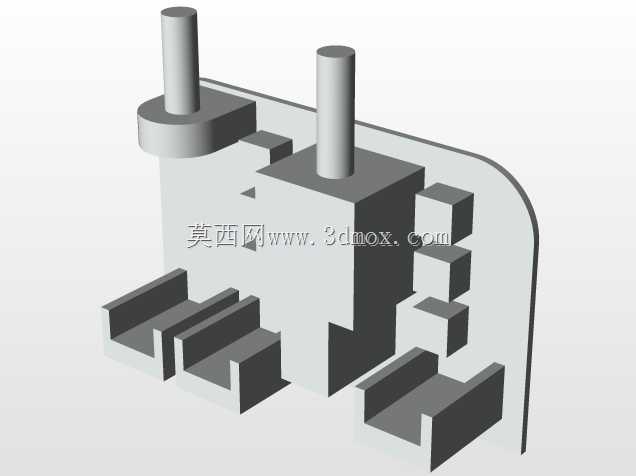

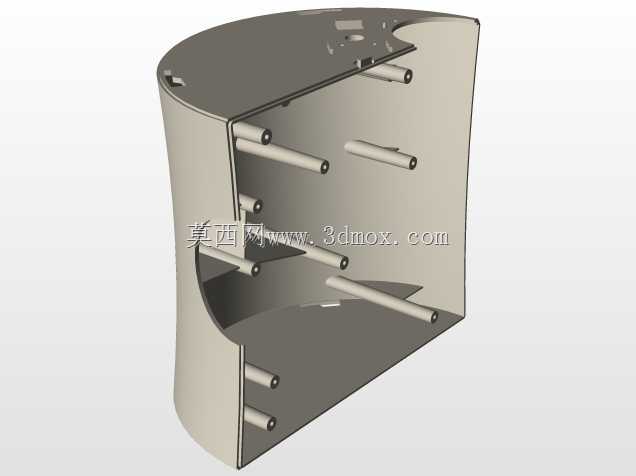

　　建模时可先绘制中心轴线和关键截面圆，通过放样或旋转生成主体曲面，再对顶部敞口、底部支撑边和侧部接口进行局部细化。内部结构不能只做外观包覆，需要按真实装配关系建立发球轮支架、电机安装位、储球筒和走线槽。壳体上的小孔位置要与内部电路板、旋钮和紧固件对应，避免出现外观孔与内部特征错位。对于曲面转折处，应检查曲率连续性和壁厚均匀性，防止后续制造时出现缩痕或薄弱区。

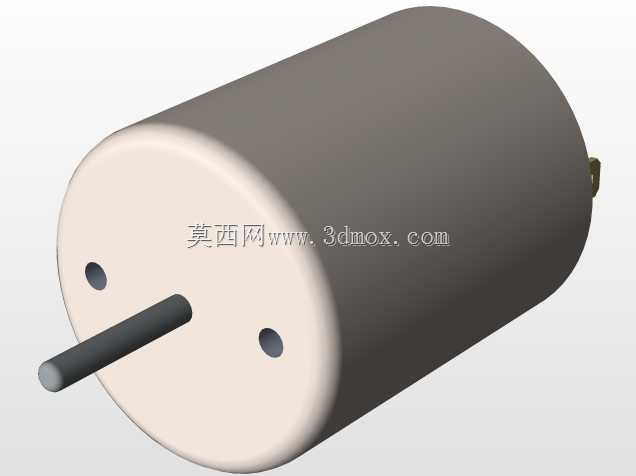

　　从工程选型角度看，电机、摩擦轮和控制板的布置会影响整机平衡。较重的驱动部件宜靠近下半部分，以降低重心；储球区域则位于上部，利用重力让球自然下行，减少复杂送球机构。这样的布局能减少零件数量，也能降低卡球概率。若需要扩展落点变化，可在出球端预留摆动机构安装空间，但外壳必须同步预留运动包络，不能让摆动件与内壁干涉。

　　整体而言，该装置不是复杂产线设备，但其设计同样需要把运动器材的人机关系、小球输送稳定性和立式壳体结构结合起来。曲面外观服务于内部机构，尺寸边界服务于场地使用，功能细节则决定训练时的球路质量。对于结构设计和三维建模人员，这类模型的价值在于练习从外观曲面到内部机构的协同建模，以及在有限空间内平衡造型、强度、装配和维护需求。
