船用曝气盘式散气装置结构设计

　　该盘式散气装置主要面向船舶舱底水处理、生活污水生化处理以及小型工业废水曝气单元使用，安装位置通常位于曝气池底部或舱柜内的支撑支架上。工作时气体由底部接口进入内腔，经盘面与侧面开孔向水体释放细小气泡，通过增大气液接触面积提升溶氧效率，为微生物降解污染物提供必要的有氧环境。与平板式散气件相比，这种带弧形顶盖的结构能够在气泡上升过程中形成更稳定的剪切路径，同时减少污泥在顶面沉积的概率。

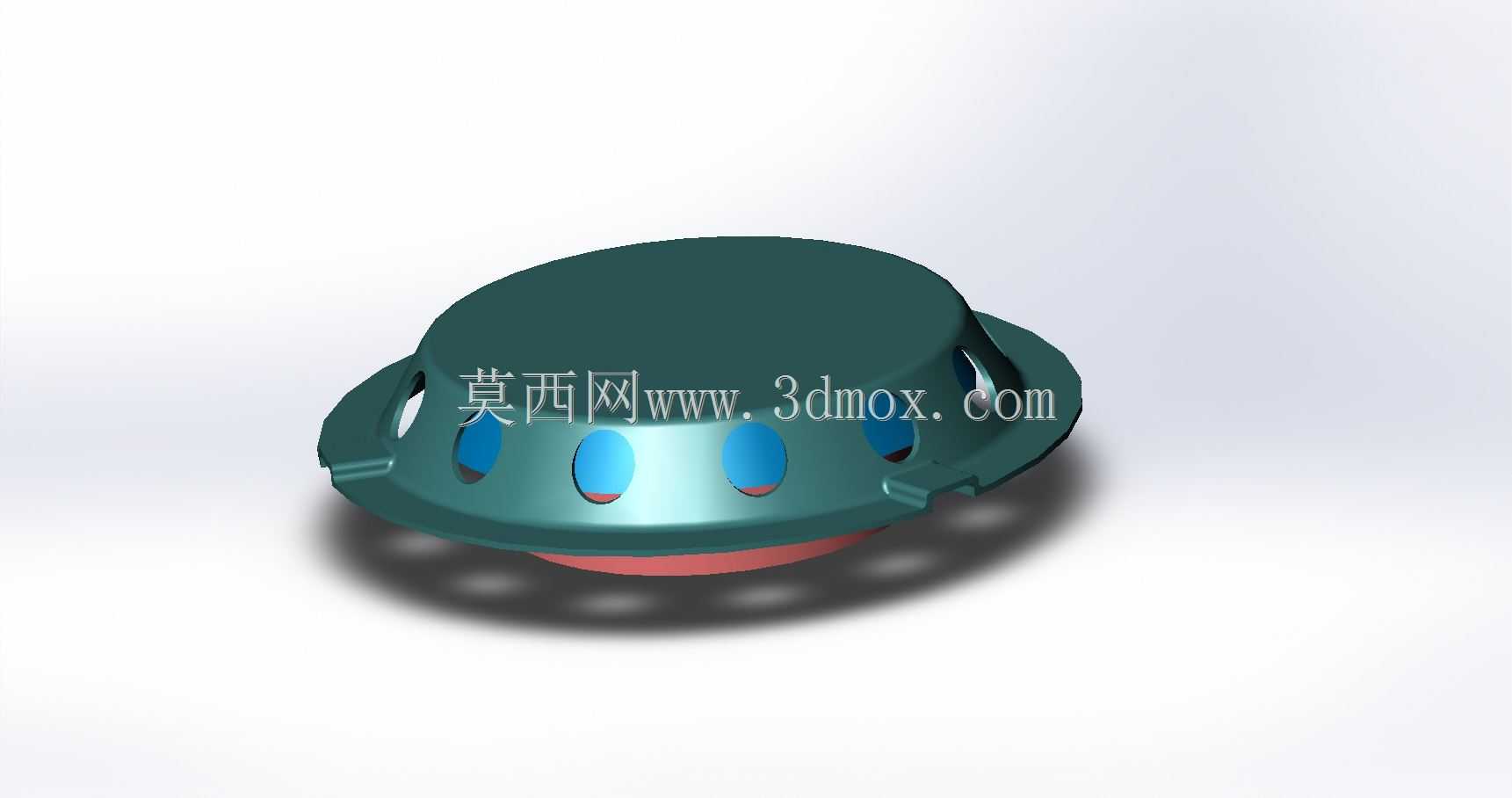

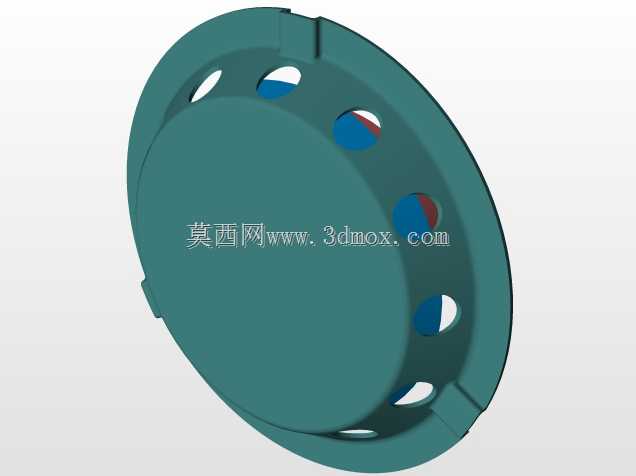

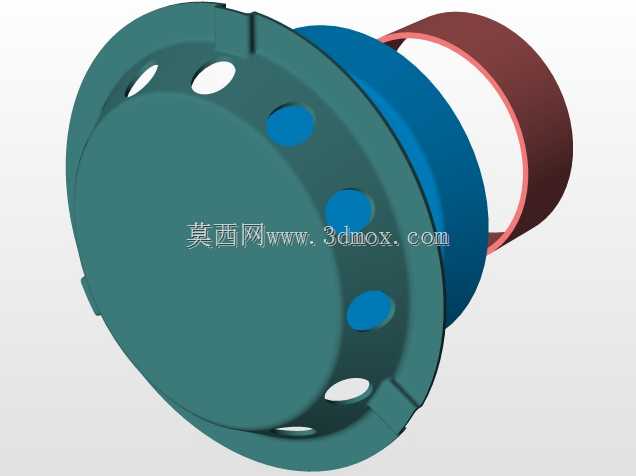

　　从结构组成看，模型包含弧形上盖、环形布气边圈、底部密封座以及内部气流分配空间。上盖采用低曲率穹顶造型，边缘向外延展形成法兰式压边，既可以作为安装压紧面，也能在气流向上折返时起到导流作用。侧面周向布置的多组开孔并非简单等径通孔，而是结合外圈环形槽进行分区，使气体在进入水体前先经过局部扩容，降低单孔流速波动，避免局部大气泡集中涌出。底部红色区域对应密封膜片或承托层的安装位置，其外径略小于外圈压边，装配后可被支座压紧，形成防止污水倒灌的密封边界。

　　设计思路上优先考虑的是水下长期运行的可靠性。盘面没有采用尖锐棱边，所有过渡位置均做圆角处理，可降低应力集中，也减少纤维状杂物挂附的可能。周向开孔分布在环形立面上，开孔方向接近水平或略带向上倾角，气泡离开孔口后会沿顶盖下缘向四周扩散，再在浮力作用下上升，这种路径比垂直向上直喷更有利于形成均匀气泡羽流。顶盖与外圈之间的台阶面可作为定位面，安装时能够快速嵌入支座卡槽，控制压缩量，避免因压紧过度导致内部膜片变形或因压紧不足产生漏气。

　　在安装边界方面，该装置整体呈矮圆盘形态，高度方向占用空间较小，适合布置在液位较浅的船用污水柜中。外圈最大直径决定了单盘服务面积，布置时需按池底平面进行阵列，盘与盘之间保留足够间距，使气泡上升区互不干扰，同时给检修和冲洗留出操作空间。底部进气接口需与支管轴线对中，连接后应保证盘面基本水平，若倾斜过大，会造成一侧开孔出气量偏高、另一侧布气不足。支座承载面应平整，压边下方的密封件需连续贴合，紧固点沿圆周均匀受力，防止局部翘曲。

　　气流组织是这类部件建模时需要重点还原的部分。内腔并非等压空腔，而是通过底部承托结构和外圈开孔形成多级分配：气体先进入中央腔室，再沿环形空间向四周流动，最后由各孔排出。若开孔面积总和与进气量不匹配，会导致孔口流速过高、气泡破碎不均；若开孔过大，则气泡尺寸上升、溶氧效率下降。因此在三维结构中保留孔位、孔距、环形槽宽度和顶盖下缘高度，能够为后续流量校核和阻力计算提供直接依据。

　　材料与工艺层面，外露壳体通常选用耐腐蚀工程塑料或包覆橡胶的金属件，以适应船舶污水环境中的湿度、盐雾和微生物附着。模型中外圈的卡扣和凸缘提示其采用模压或注塑成型可能性较大，壁厚应尽量均匀，避免在穹顶与边圈交接处产生缩痕。底部密封区需要控制平面度，若配合面翘曲，即使紧固件达到额定力矩，仍可能出现周边渗漏。侧面开孔边缘应去除毛刺和飞边，否则会成为气泡异常合并的起始点，影响布气均匀性。

　　实际选型时，不能只看外形直径，还要结合水深、风量、支管压力损失和服务面积综合判断。该盘式结构适合中低水深的连续曝气工况，在船舶摇摆条件下，低矮外形和宽边压边有助于保持安装稳定。维护时可通过反向短暂供气进行表面吹扫，减少污泥堵塞；若长期停运，应检查膜片是否粘连、开孔是否被钙质沉积覆盖。三维建模中把压边、卡槽、孔群和底部密封关系完整表达，有利于直接转化为装配图，并指导支架开孔、支管定位和密封件选型。
