锥形互锁模具结构设计教学实例

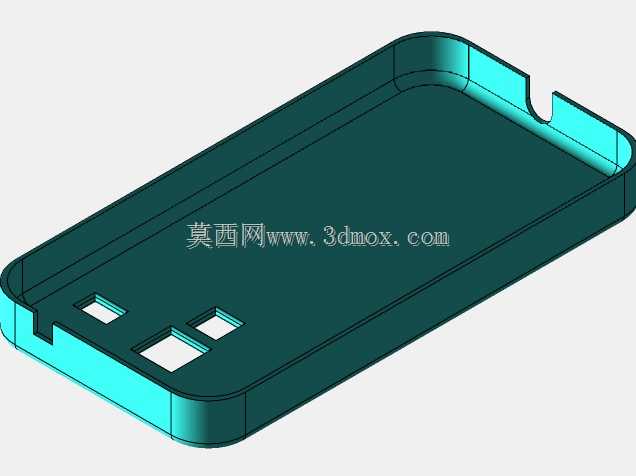

本次呈现的锥形互锁模具结构，是注塑模具开模、合模过程中保障动定模精准对位的核心功能部件，广泛应用于精密注塑成型生产场景，覆盖消费电子外壳、小型精密结构件、带外观要求的塑胶制品生产领域，能够有效解决普通导柱导套定位在长期反复开合模后出现磨损偏移、合模错位导致的产品飞边、壁厚不均、型腔碰伤等生产痛点。在实际注塑生产工况中，模具需要在数百吨锁模力作用下完成每一次开合循环，普通圆柱导柱定位仅能实现粗定位，当注塑压力出现波动、模具温度分布不均产生热胀冷缩形变时，很容易出现动定模错位，直接导致成型产品尺寸超差、外观出现合模线错位缺陷，严重时还会碰伤型腔镶件，增加模具维护成本与生产停机时间。这款锥形互锁结构采用锥面配合的设计思路，通过带锥度的凹凸嵌合结构，在合模终段实现精准的自定位导向，锥面的斜度设计经过反复校核，既保证合模时能够顺畅导入修正动定模的位置偏差，又能在锁模后提供足够的侧向抗剪切力，抵消注塑过程中型腔内熔融塑料产生的侧向胀型力，避免模腔出现偏移。从结构设计逻辑来看，该互锁结构分为公母两个配对组件，分别安装在动模与定模的模架对应位置，安装时需要保证配对锥面的同轴度公差控制在0.02mm以内，锥面的表面粗糙度需要达到镜面抛光要求，减少开合模过程中的摩擦磨损，同时在锥面侧面设计有专门的耐磨镶块安装位，可根据生产磨损情况快速更换耐磨件，无需整体拆卸互锁结构，大幅降低模具后期维护的工作量。在安装边界设计上，该互锁结构的外形尺寸适配标准模架的安装空间，安装孔位采用通用的螺丝固定规格，可直接替换同尺寸规格的常规互锁配件，不需要对现有模架进行二次加工改造；结构的合模行程预留了足够的安全导入距离，即使动定模开模后出现小幅位置偏移，也能在合模过程中通过锥面导向顺利对位，不会出现硬碰硬的磕碰损伤。在实际生产应用中，这类锥形互锁结构尤其适合尺寸精度要求高、外观面要求无明显合模线的塑胶产品生产，比如小型数码产品的充电仓外壳、精密仪器的塑胶结构件、带精密配合卡扣的塑胶配件等，能够将合模错位公差控制在0.01mm以内，有效提升成型产品的良率，减少后续修边、调整注塑参数的时间成本。同时该结构的锥面设计自带一定的锁模止退作用，在高速注塑、高压注塑的工况下，能够避免模架受侧向力出现的微量涨模问题，保证成型产品的尺寸稳定性，长期生产过程中耐磨性能优异，相比普通平面对位结构使用寿命提升40%以上，维护成本更低。
