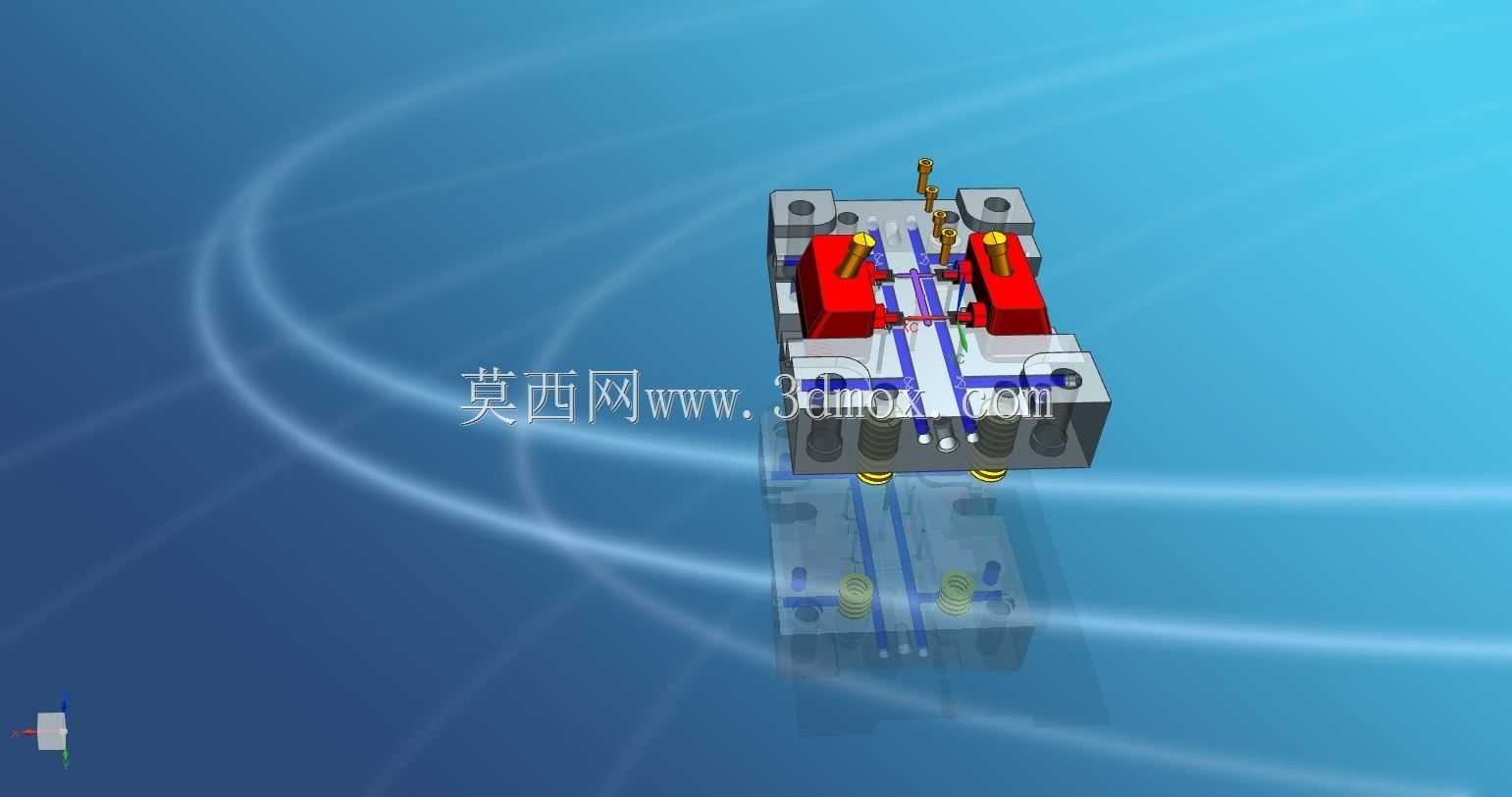

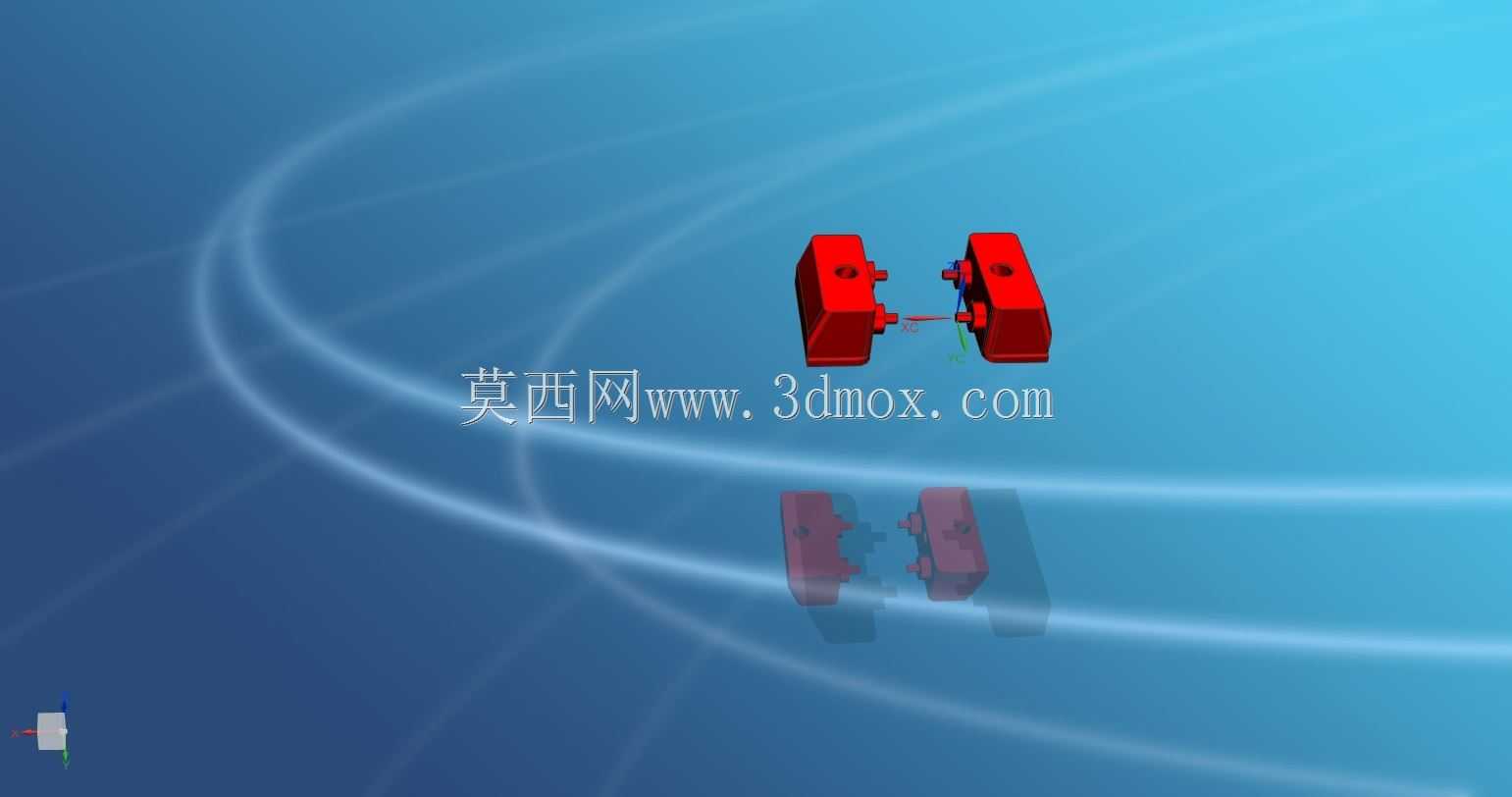

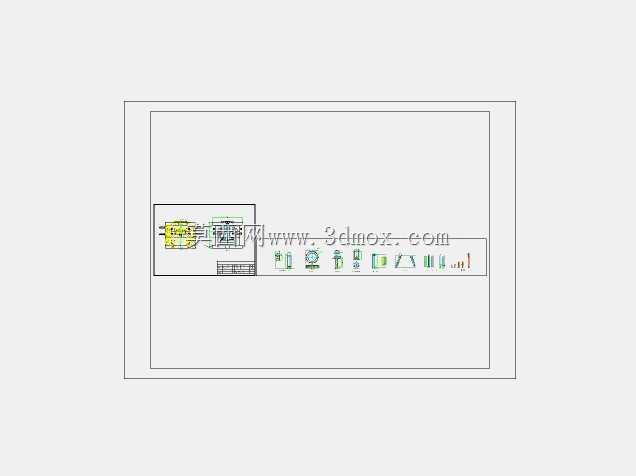

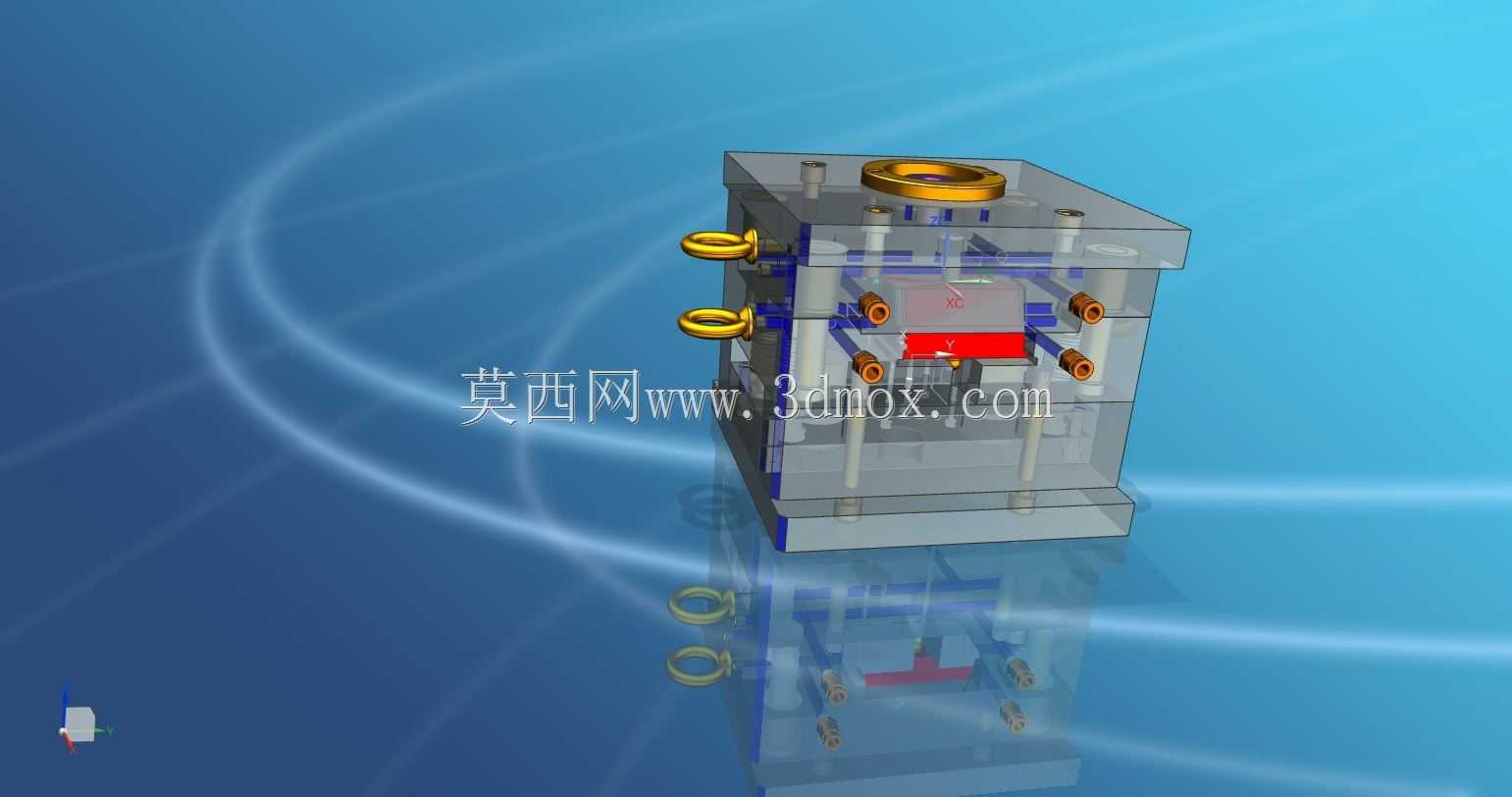

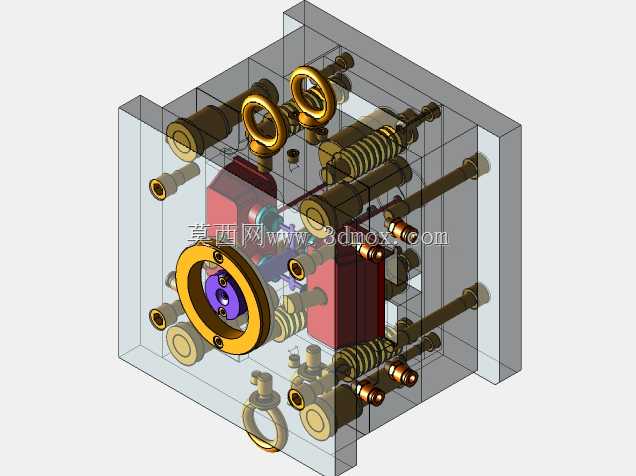

9/16-18UNF规格PP塑料件注塑模塑双板结构

这套模塑双板结构主要面向带9/16-18 UNF标准外螺纹接口的PP塑料零件量产场景，适配民用给排水管路接头、小型净水设备接驳组件、日化包装螺纹接口类塑件的批量注塑生产，是这类带标准美制统一细牙螺纹塑件成型环节的核心工装。在实际生产场景中，该模具可直接搭载于常规卧式注塑机台，匹配通用型注塑机的安装孔位与开模行程要求，无需额外定制适配基座即可快速完成上机装夹，适配多数中小吨位注塑设备的生产参数区间，能够满足中小批量订单的快速转产需求。从功能特性来看，双板模的整体结构设计兼顾了成型效率与维护便捷性，模架采用标准模胚规格，分型面设置在塑件螺纹段与主体结构的衔接位置，开模过程中可同步完成流道凝料与塑件的分离，无需额外设置二次分型的复杂抽芯结构，针对PP材料流动性好、成型收缩率稳定的特性，浇注系统采用侧浇口进料，浇口位置设置在塑件非外观面的侧边，成型后浇口残留易于修整，不会破坏螺纹段的配合精度与塑件外观质量。冷却回路采用环绕式布局，在型腔与型芯侧均设置了等距分布的冷却水道，能够保证PP熔体充模后均匀冷却，减少塑件因冷却不均产生的翘曲、缩痕缺陷，同时将成型周期控制在合理区间，提升单位时间的生产产出。设计过程中充分考虑了螺纹段的成型精度要求，9/16-18 UNF螺纹牙型的成型尺寸严格匹配美制统一螺纹的公差标准，螺纹型芯采用镶嵌式结构安装于动模侧，既保证了螺纹部分的加工精度，也在长期生产出现磨损后可快速更换镶件，降低模具维护成本。模具的导向系统采用标准导柱导套配合结构，合模时可保证型腔与型芯的同轴度误差控制在成型允许范围内，避免出现飞边、错模等成型缺陷。安装边界方面，模架整体外形尺寸适配常规注塑机的拉杆间距，开模行程满足塑件顶出距离加上流道凝料脱出长度的要求，顶出系统采用均匀分布的顶杆布局，顶出力作用在塑件的加强筋与边缘位置，顶出过程中不会造成塑件变形或顶白缺陷，能够稳定产出符合螺纹配合精度要求的PP塑料零件，适配下游管路配件、净水设备、日化包装等领域的零件配套需求。
