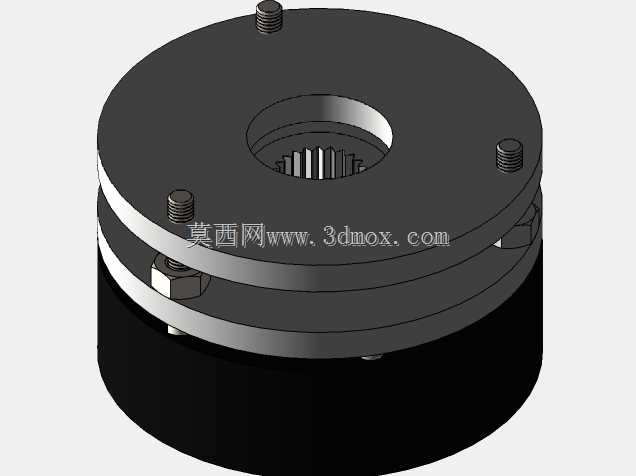

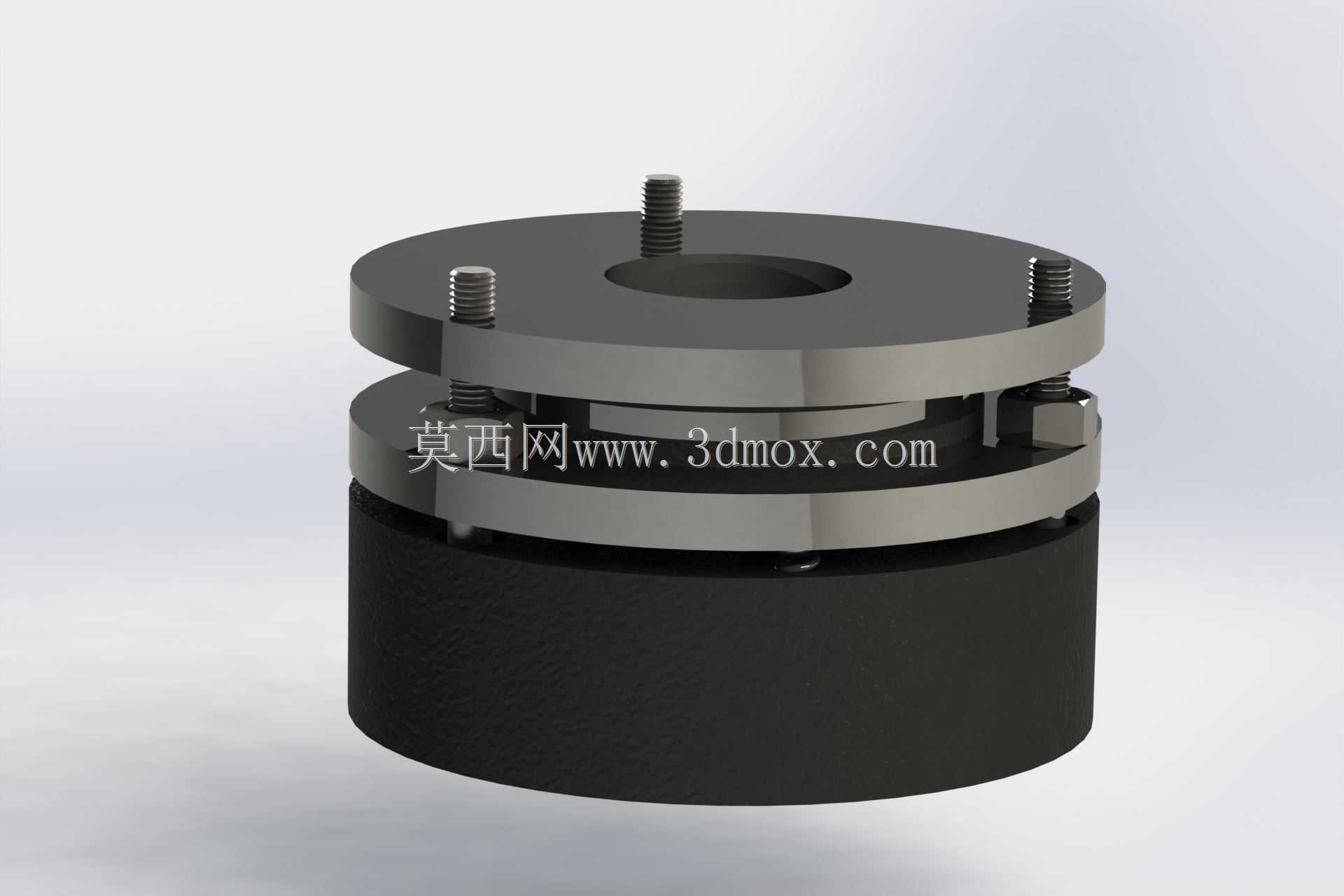

电磁单盘制动系统结构设计展示

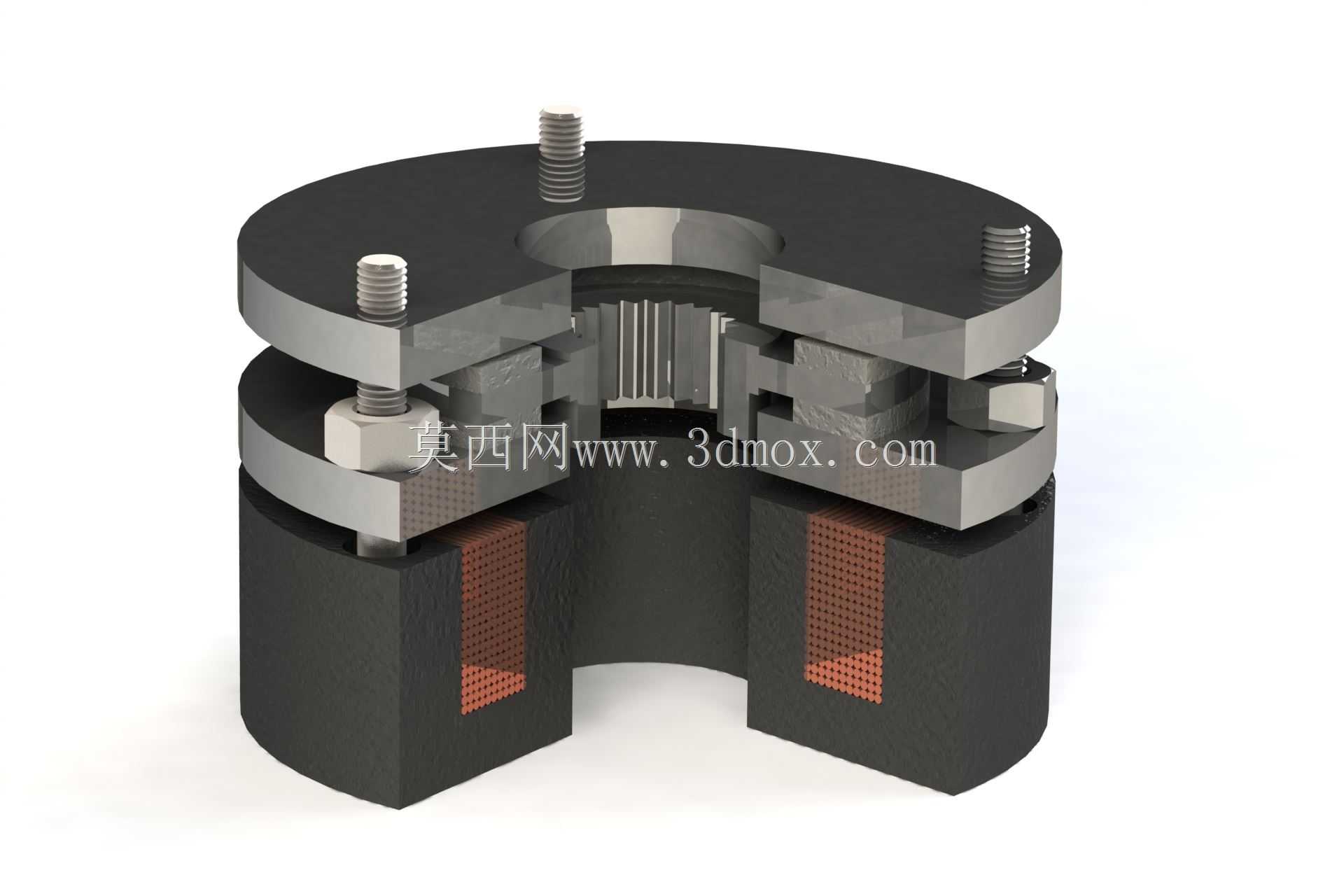

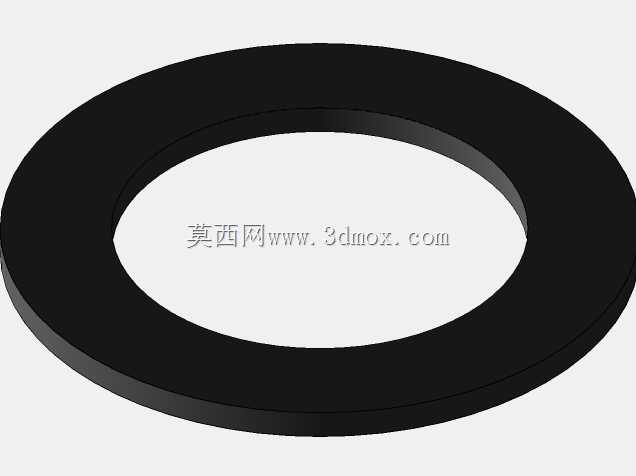

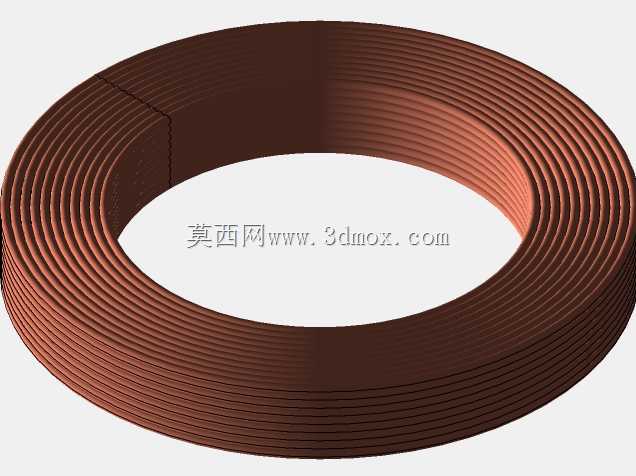

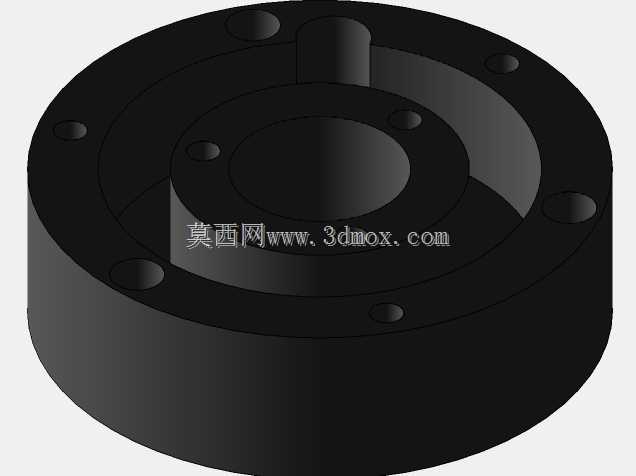

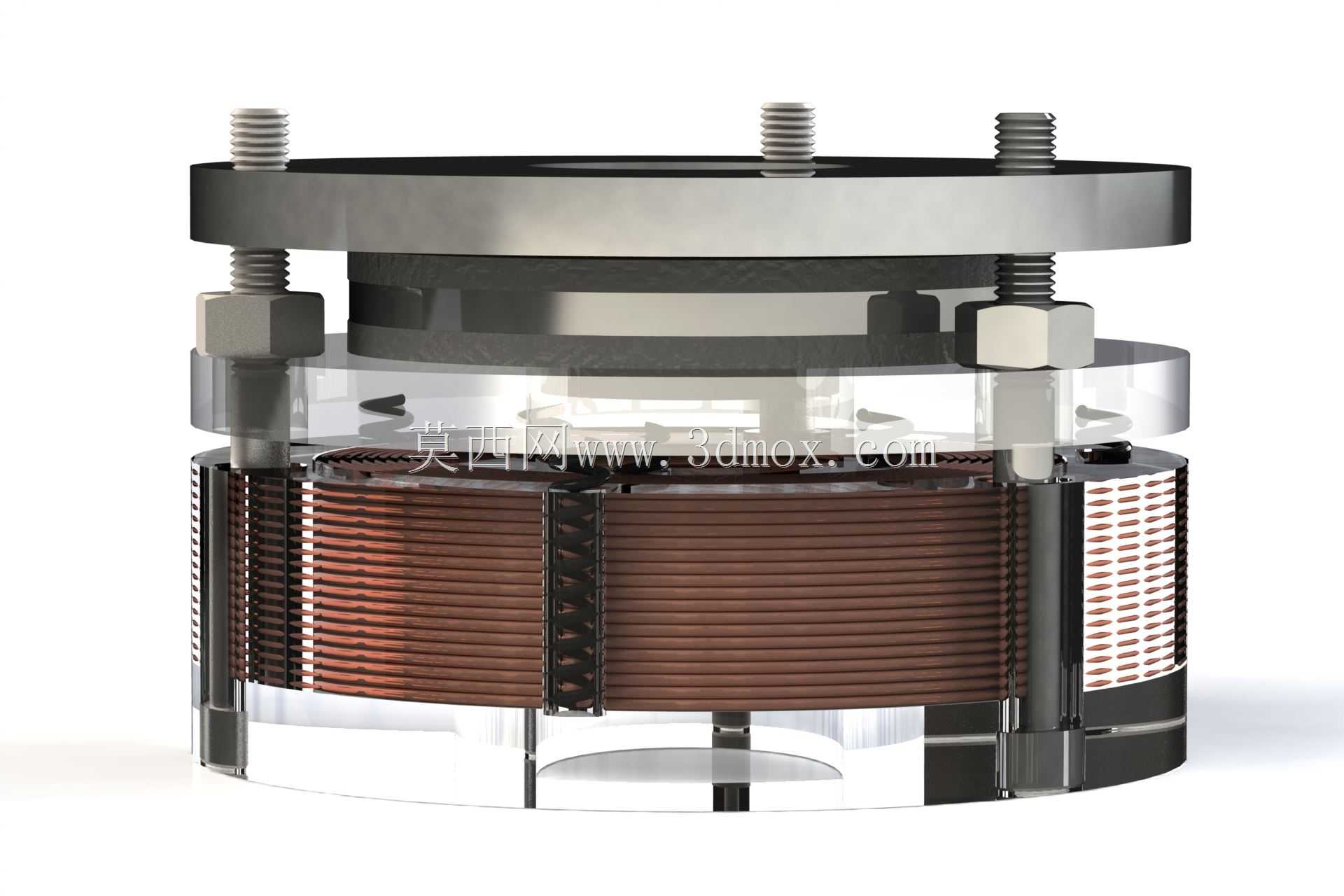

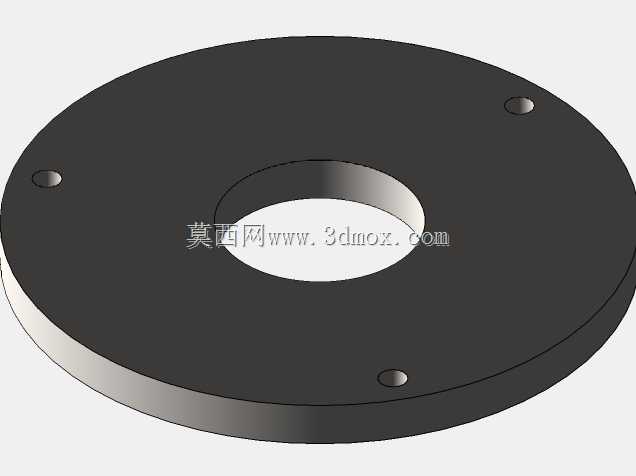

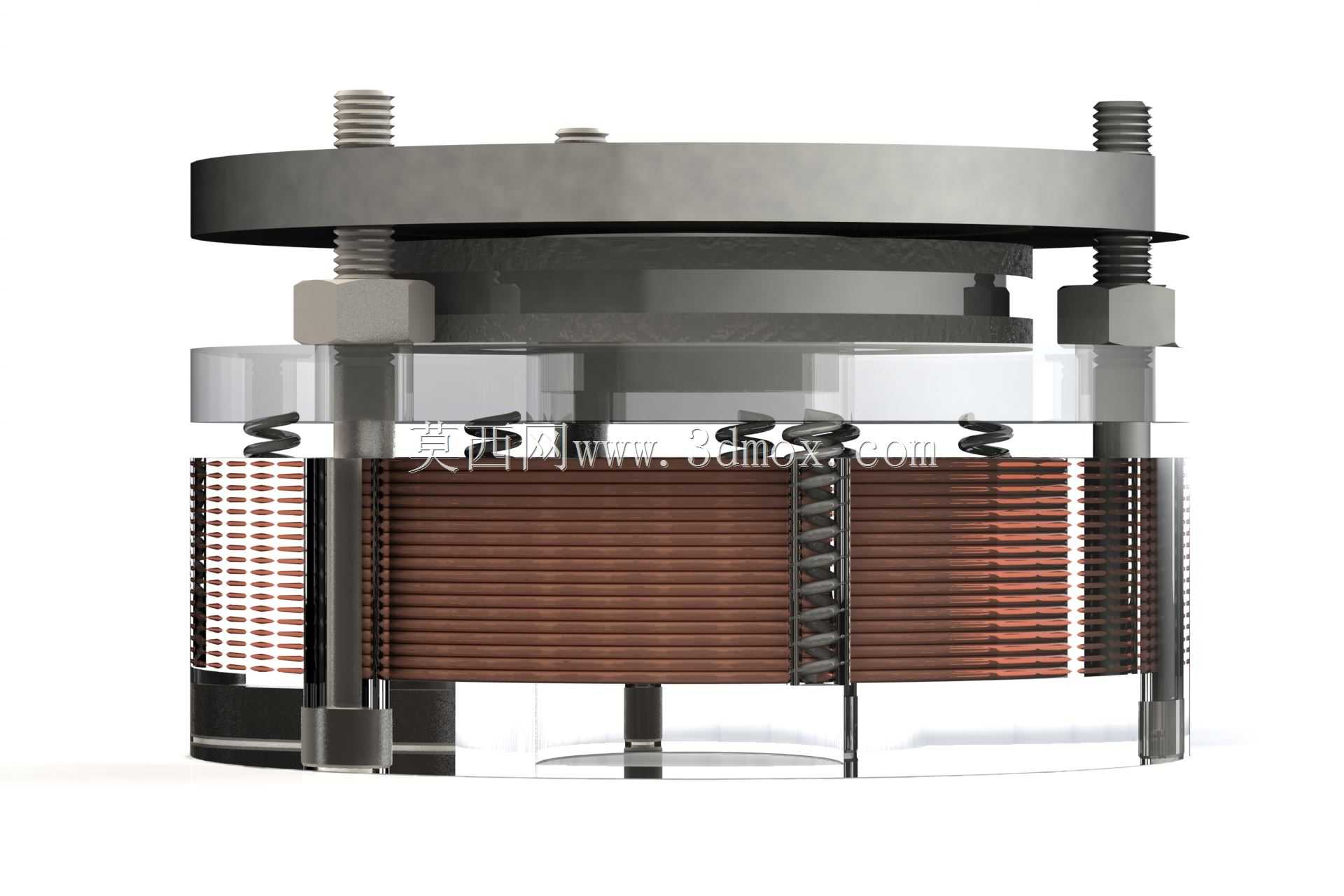

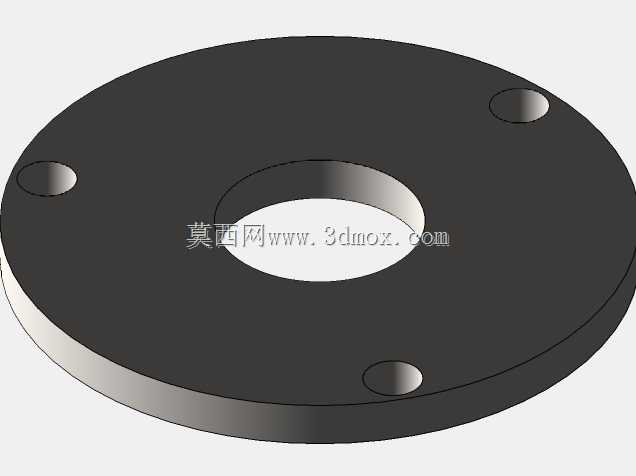

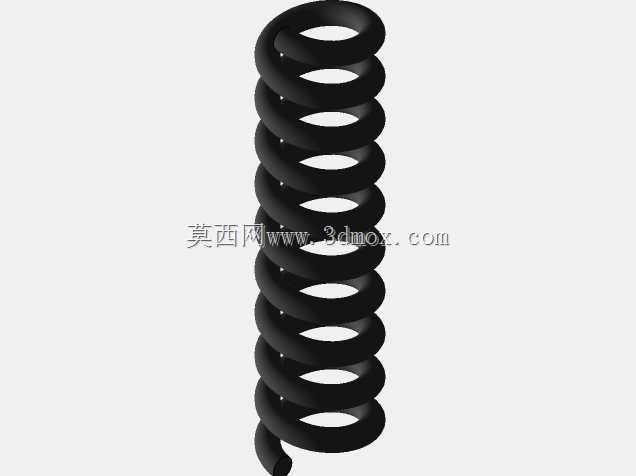

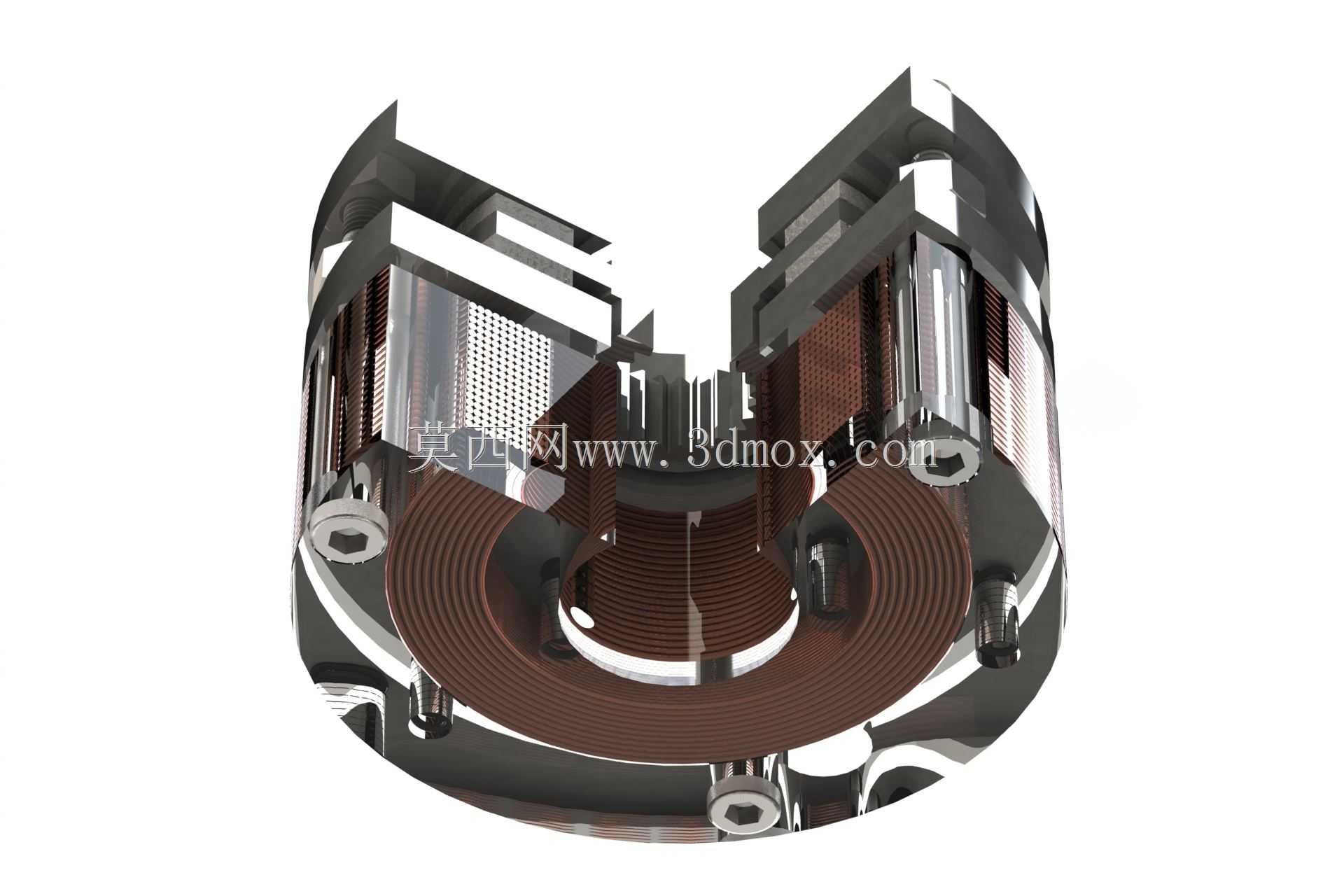

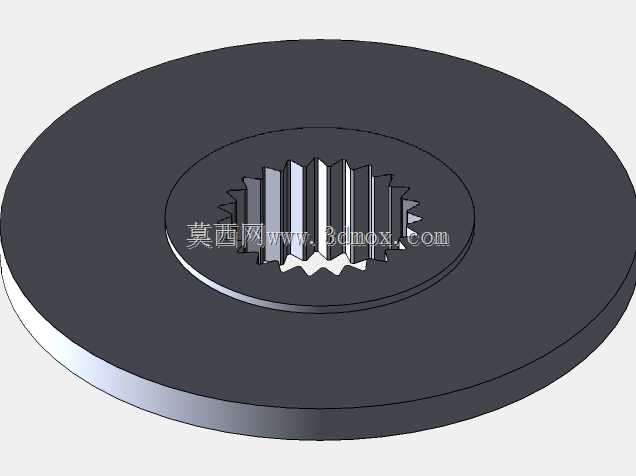

电磁单盘制动系统是车辆传动与制动链路中的核心执行部件，主要应用于乘用车辆、轻型商用车辆的行车制动与驻车辅助场景，也可适配部分需要精准制动力控制的工业有轨运输设备，在车辆需要减速、驻车、坡道稳停的工况下承担核心的制动力输出作用，通过电磁力驱动摩擦副贴合实现动能到热能的转换，最终完成车辆的速度控制与位置锁定。该制动系统采用单盘式结构布局，核心功能是通过电磁线圈的通断电控制，实现制动力的线性输出与快速响应，相比传统液压制动结构，省去了复杂的液压管路布局，避免了液压油泄漏带来的制动失效风险，同时制动力的控制精度更高，响应延迟更短，能够适配电控化程度更高的车辆制动控制逻辑。从设计思路来看，该结构采用同轴布局的设计逻辑，将电磁线圈、摩擦副、复位弹簧、安装法兰集成在同一轴线上，最大化压缩了制动系统的轴向安装空间，适配车辆底盘紧凑的安装边界；线圈部分采用分层绕制的铜质绕组设计，搭配导磁性能优异的磁轭结构，能够在较小的通电电流下产生足够的电磁吸力，驱动摩擦盘与制动盘紧密贴合，同时绕组外部设置有散热导槽，能够将制动过程与线圈通电产生的热量快速导出，避免长时间工作导致的线圈过热退磁问题。摩擦副部分采用耐磨耐高温的复合摩擦材料，搭配高刚度的金属承托背板，既保证了足够的摩擦系数，也避免了频繁制动带来的摩擦片过度磨损，延长了部件的维护周期。复位弹簧采用周向均匀布置的圆柱螺旋弹簧，在电磁线圈断电后能够快速推动摩擦盘复位，避免制动拖滞带来的额外能耗与部件磨损。从安装边界来看，该制动系统的安装法兰采用标准化的螺栓孔位布局，能够适配多数乘用车辆的转向节与驱动桥安装接口，轴向尺寸经过紧凑化设计，不会与车辆的悬架部件、转向拉杆产生运动干涉，径向尺寸控制在常规轮毂的容纳范围内，不需要对车辆原有轮边结构进行大幅改装即可完成适配。整体结构采用剖分装配的设计逻辑，各个部件之间采用模块化设计，后期维护时可以单独更换摩擦片、线圈等易损部件，不需要整体更换制动总成，有效降低了全生命周期的使用成本。在实际工作过程中，当制动信号触发时，线圈通电产生磁吸力，克服弹簧预紧力拉动衔铁带动摩擦盘压向制动盘，通过摩擦力将转轴的转动动能转化为热能耗散，实现制动效果；当制动信号解除时，线圈断电，磁吸力消失，复位弹簧推动摩擦盘与制动盘分离，解除制动状态，整个动作过程响应速度快，制动力可以通过线圈电流大小进行线性调节，能够很好地适配ABS、ESP等车辆电子稳定控制系统的控制需求，为车辆的行驶安全提供可靠的制动保障。
