这套扭转测试装置主要面向材料力学基础教学实验场景搭建,适配高校材料力学、机械设计基础课程的演示与实操需求,可完成金属杆、工程塑料试样的静态扭转力学性能测试,帮助学习者直观理解扭矩传递、角变形、切应力分布等核心力学概念,区别于工业级高精度扭转试验机的复杂结构,这套装置在保证核心测试逻辑完整的前提下,简化了冗余的工业防护与高精度传感模块,更适合教学场景下的原理展示与基础数据测量。

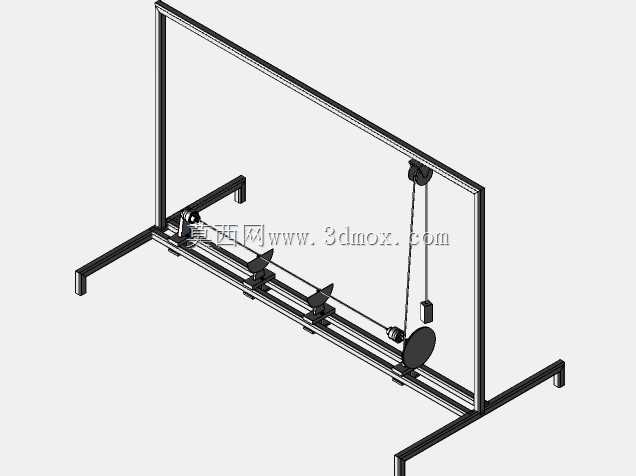

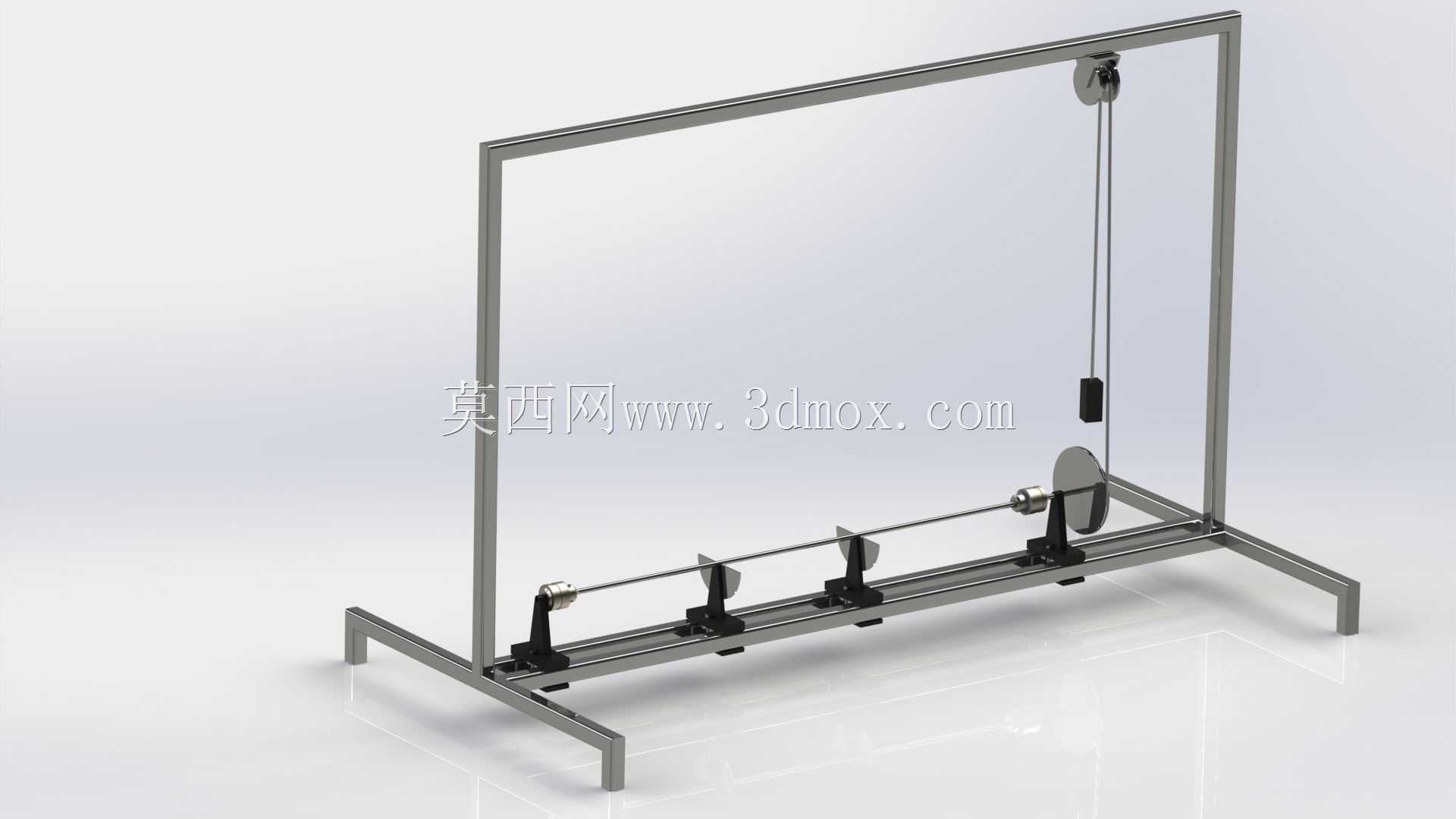

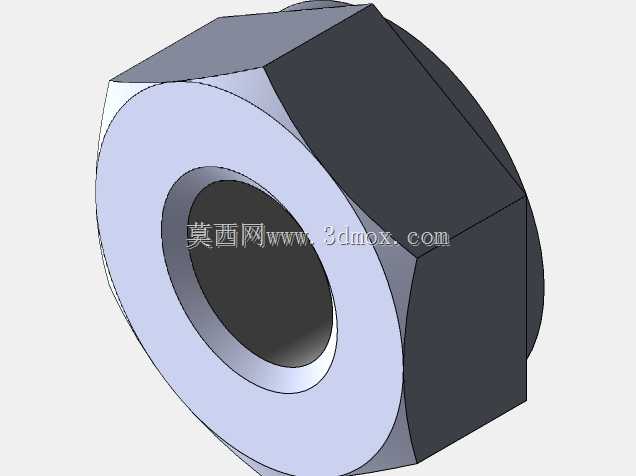

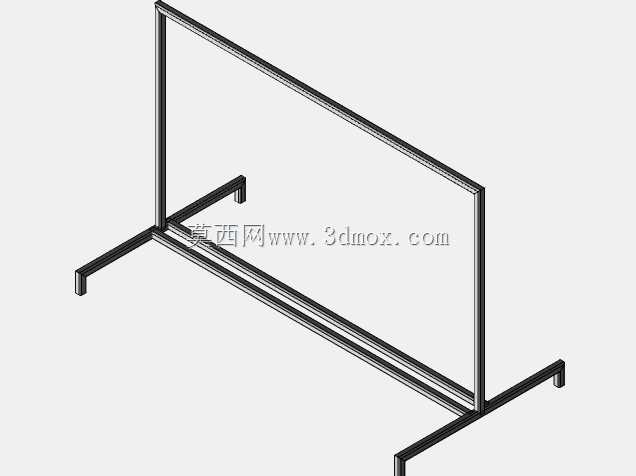

装置整体采用型材框架作为承载基体,底部为两根平行布置的标准工业铝型材导轨,所有功能支座均通过T型螺栓与导轨槽连接,可根据试样长度灵活调整跨距,适配不同长度的被测轴类试样,安装边界可覆盖长度100mm至600mm、直径3mm至12mm的圆截面试样,调整支座位置时仅需松开T型螺栓即可沿导轨滑动,定位后拧紧螺栓即可完成固定,无需额外加工安装孔,适配教学场景下频繁更换试样、调整测试参数的使用需求。

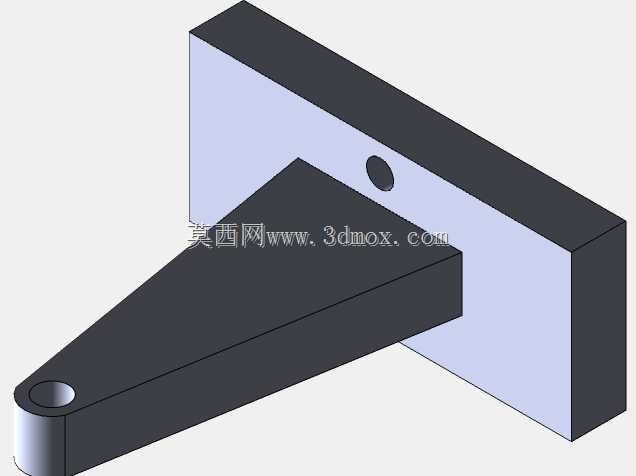

加载端采用砝码重力加载结构,通过定滑轮将砝码的垂直重力转换为作用在试样端部的扭矩,加载力臂长度固定,可通过增减砝码数量实现分级扭矩加载,避免了工业设备中复杂的伺服加载系统带来的高成本与操作门槛,学习者可直接通过砝码质量与力臂长度计算输入扭矩值,配合端部的角度刻度盘直接读取试样的扭转角,整个测试过程的物理量传递逻辑完全透明,没有黑箱式的传感转换环节,更适合教学过程中的原理推导。

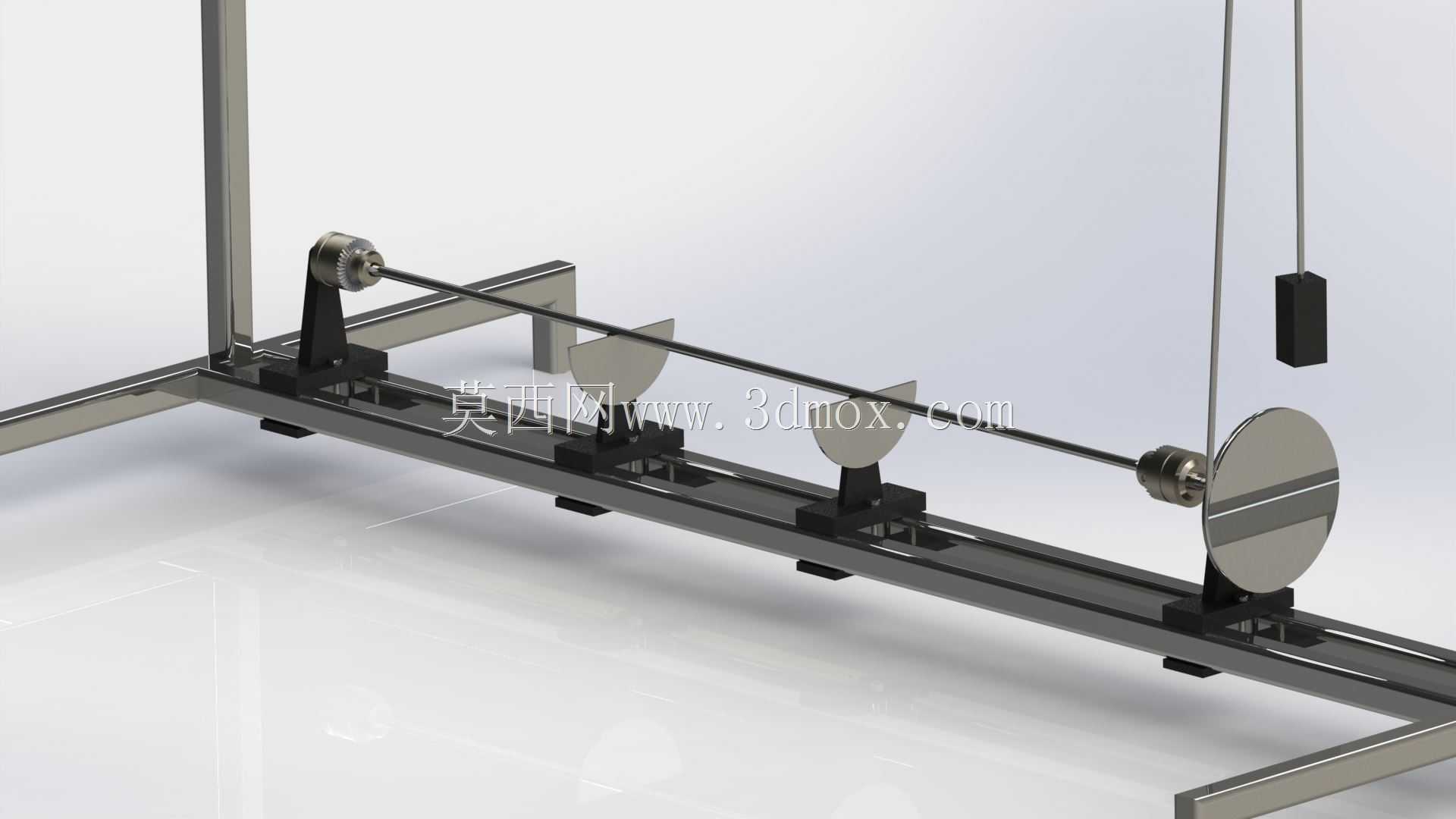

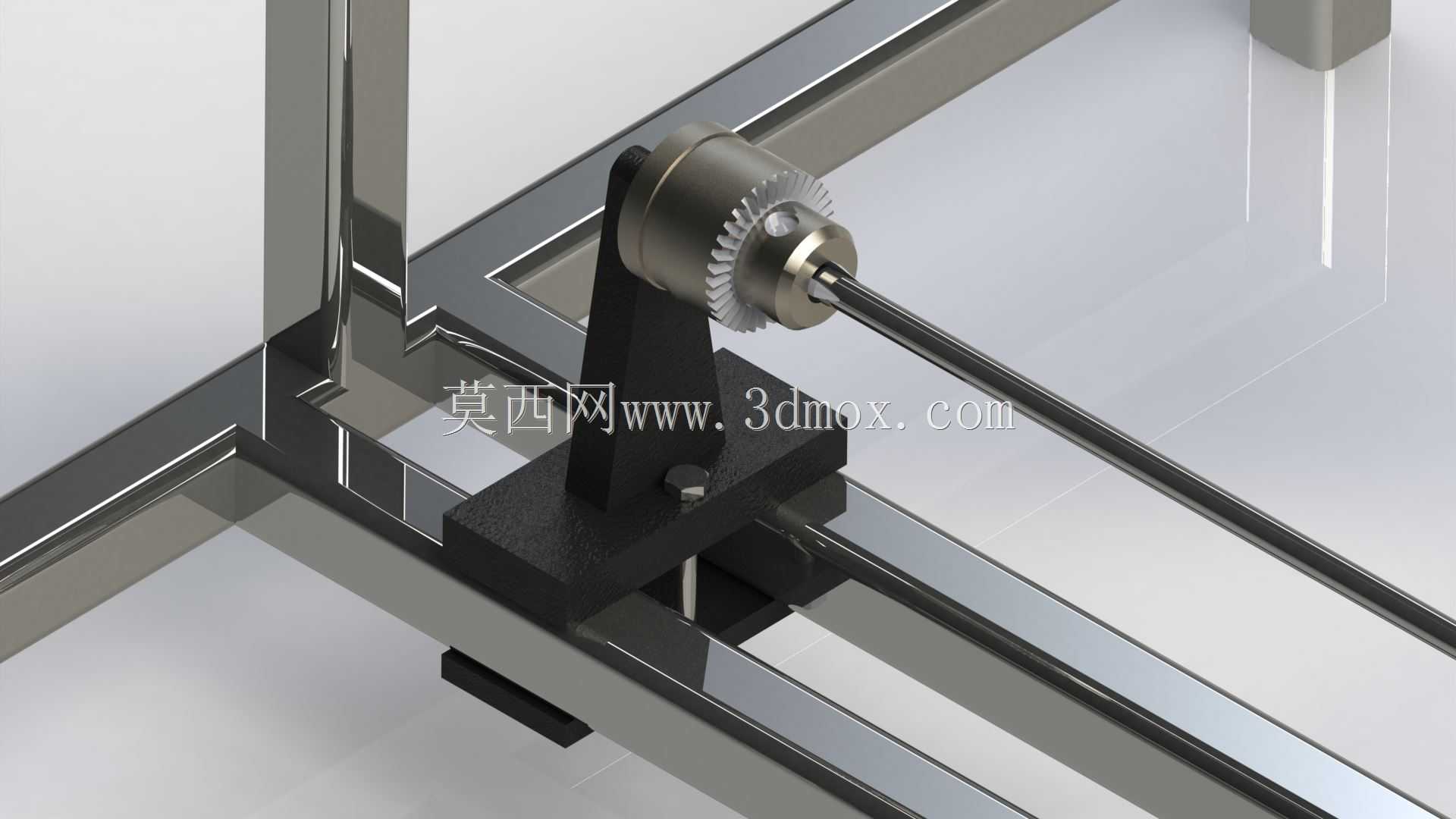

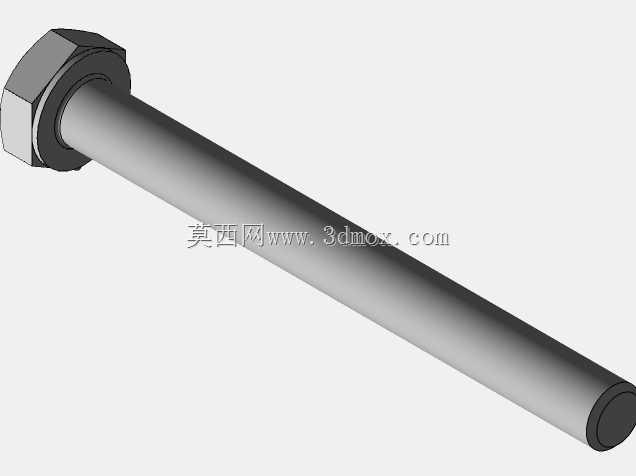

试样的支撑结构采用双轴承座简支布置,两个支撑座分别布置在试样有效测试段的两端,轴承座内装深沟球轴承,可抵消试样的径向跳动,同时保证扭矩传递过程中试样仅承受纯扭转载荷,避免附加弯曲应力影响测试结果。支撑座上方可更换不同内径的轴套,适配不同直径的试样装夹,装夹端采用紧定螺钉顶紧结构,装拆试样无需专用工具,单手即可完成操作,适配教学实验中高频次更换试样的使用节奏。

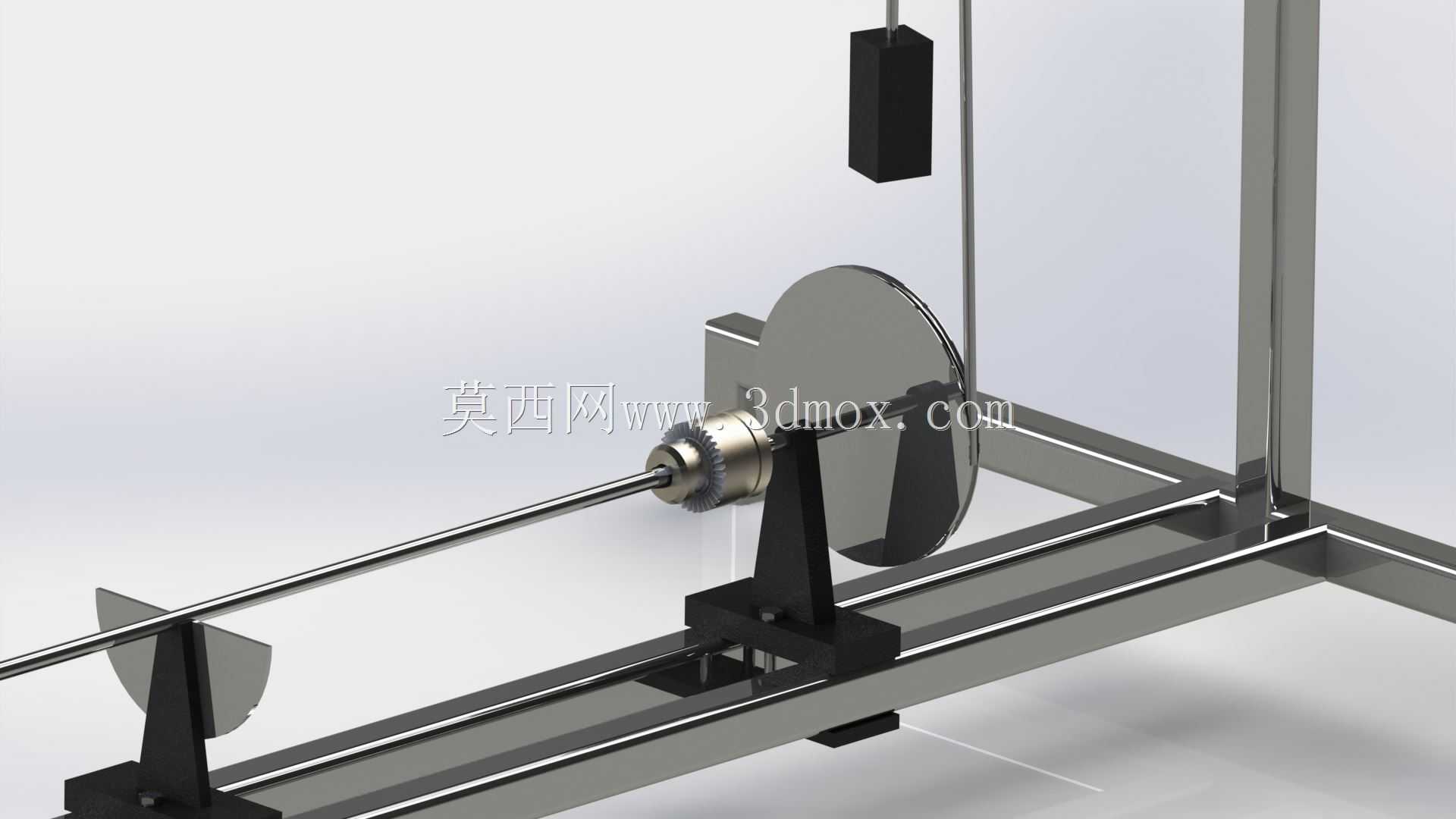

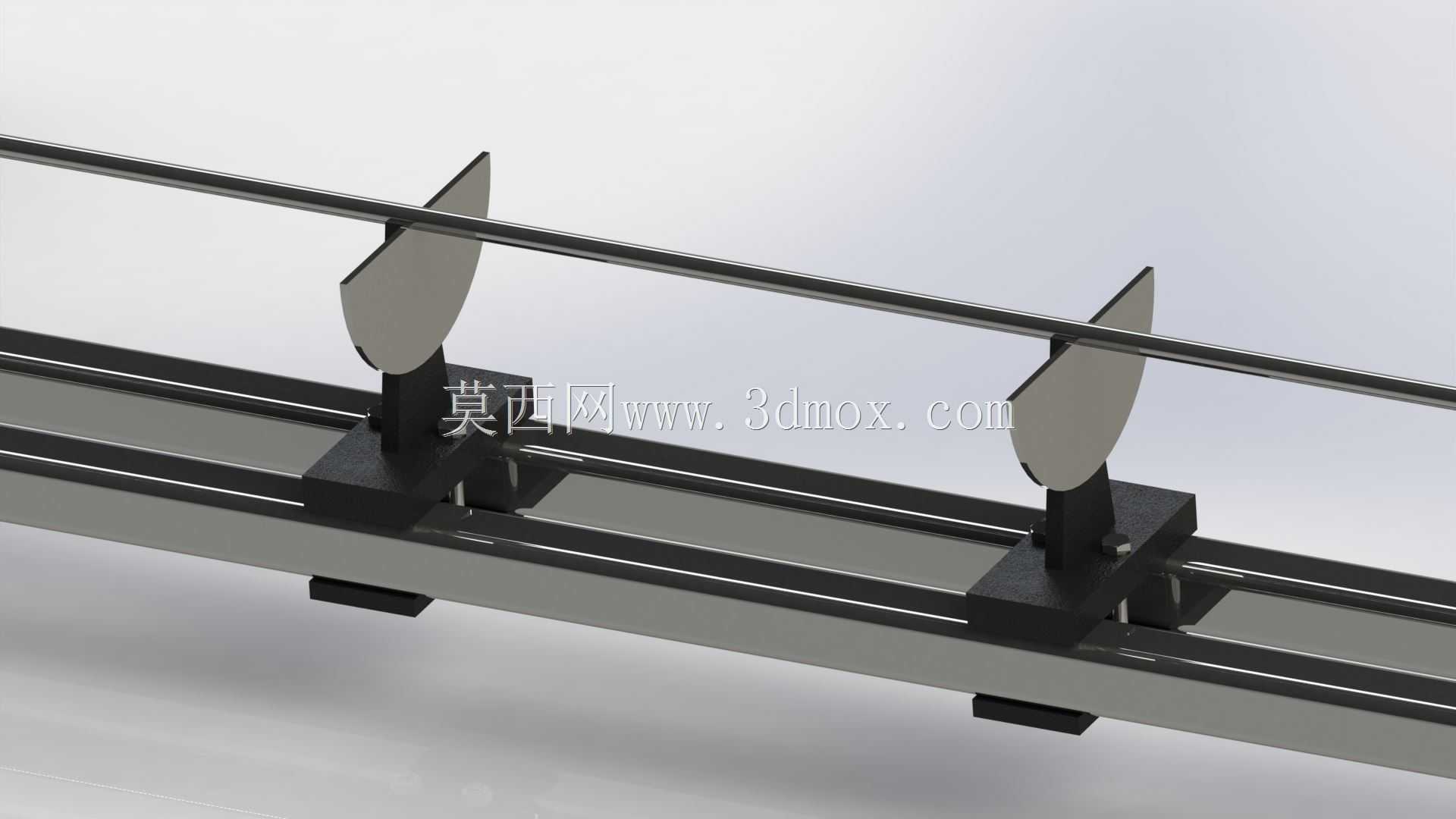

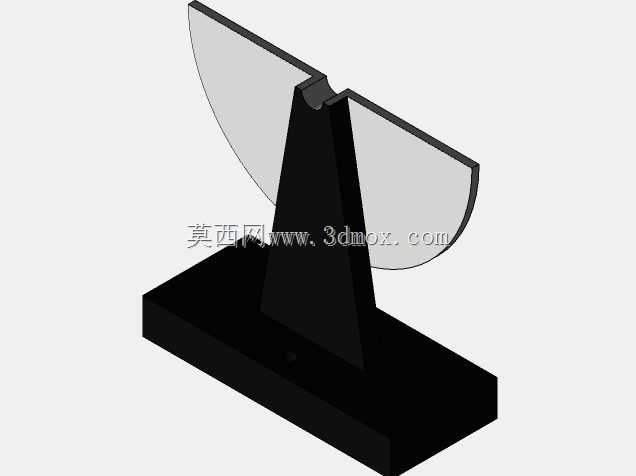

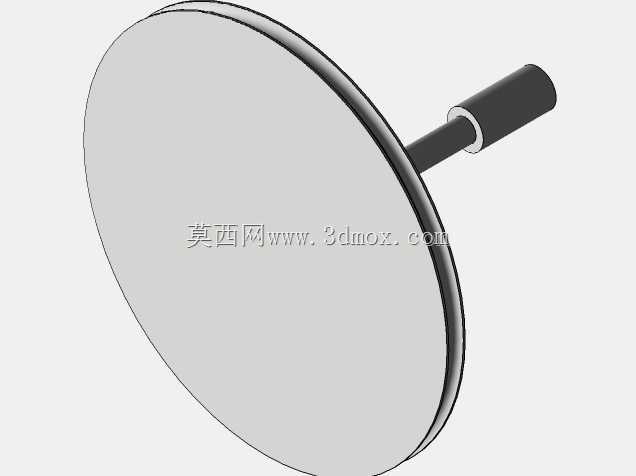

装置中部预留了多组可滑动的表架安装位,可按需安装百分表或千分表,测量试样扭转过程中不同截面的角变形量,验证扭转过程中截面的平面假设,也可粘贴电阻应变片,配合应变仪测量试样表面的切应变,完成切变模量的测定实验。端部的刻度盘采用铝合金材质制作,圆周方向刻有360度等分刻度,最小刻度值为1度,可满足教学实验中扭转角的测量精度要求,指针与试样端部刚性连接,随试样同步转动,读数直观无滞后。

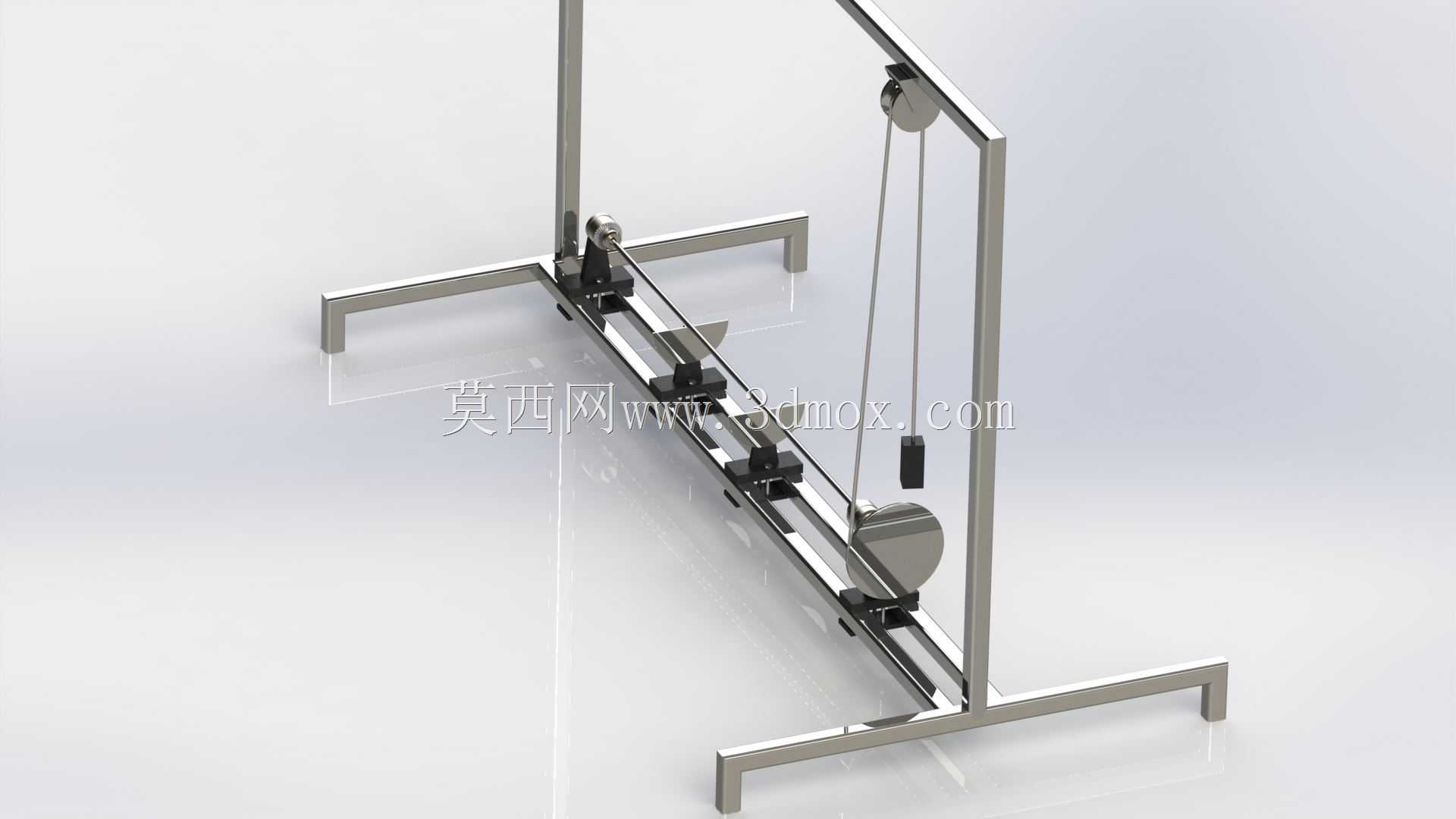

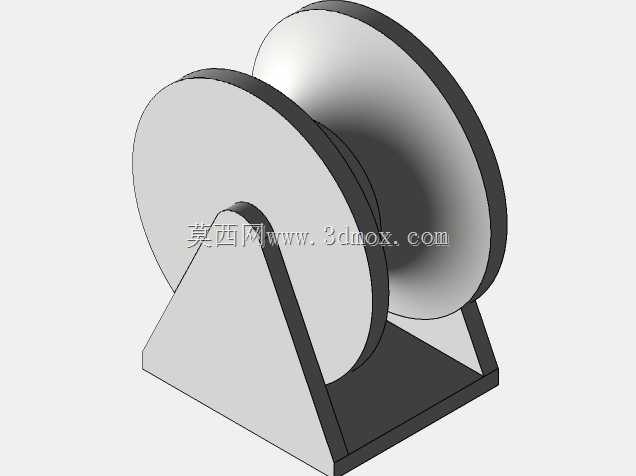

框架尾部的定滑轮组件带有高度调节结构,可调整牵引绳的水平高度,保证牵引绳始终与试样轴线垂直,避免加载力方向偏移带来的扭矩计算误差,牵引绳采用低延伸率的尼龙编织绳,加载过程中绳长变形量可忽略,保证加载扭矩的稳定性。砝码采用标准钢制槽码,可直接挂靠在加载端的挂钩上,增减载荷时无需拆卸其他部件,操作便捷。
整套装置的所有外露部件均做了倒角处理,无尖锐棱角,避免教学使用过程中划伤操作人员,整体结构无易损易耗件,日常维护仅需定期给轴承部位添加少量润滑脂即可,长期使用无需更换核心部件。装置放置于普通实验台面上即可使用,无需额外打地脚螺栓固定,底部带有可调橡胶支脚,可调整装置水平度,适应不平整的实验台面,整体重量控制在25kg以内,两名实验人员即可轻松搬运,可在不同实验室之间灵活调配使用。
从设计逻辑上看,这套装置完全围绕教学实验的核心需求展开,没有追求工业级设备的高精度与自动化,而是把结构的直观性、操作的便捷性、原理的透明性放在首位,所有功能部件都裸露在外,学习者可以直接观察到从砝码加载到试样变形、刻度盘读数的整个过程,能够帮助初学者快速建立扭转测试的物理概念,理解扭转试验的核心原理,也可用于基础的材料扭转性能验证实验,获取材料的剪切屈服强度、切变模量等基础力学参数,满足本科阶段材料力学课程的实验教学要求。
