车床用方形快换sq刀架结构设计

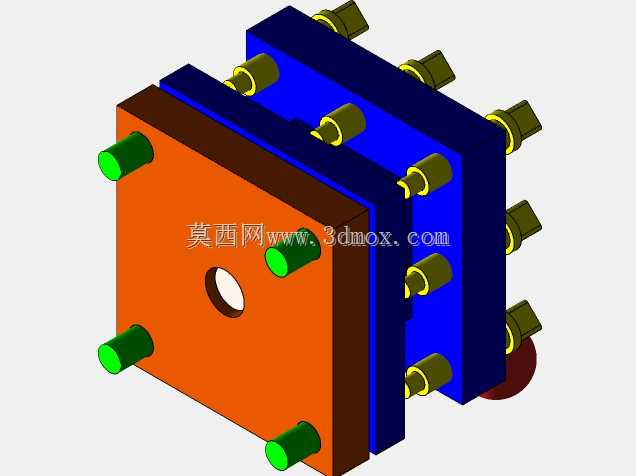

　　在普通卧式车床的日常加工场景里，刀架作为直接承载切削刀具、决定换刀效率与加工精度的核心功能部件，其结构合理性直接影响单件小批量加工的换刀耗时与成批加工的尺寸一致性。这款方形sq刀架的设计，完全围绕普通车床中拖板安装位的适配需求展开，没有采用常规回转刀架的多工位棘轮结构，而是采用双层叠装的方形板式结构，更适配单工序固定切削、或是需要频繁更换同类型刀具的粗精加工场景。从安装边界来看，该刀架的下层安装板完全匹配常规6140、6132系列车床中拖板的T型槽安装间距，板上预留的四个沉头安装孔位，可直接通过T型螺栓与中拖板台面完成刚性连接，不需要额外加工过渡转接板，安装时只需保证下层板的定位基准面与车床主轴轴线平行，即可完成初始定位，

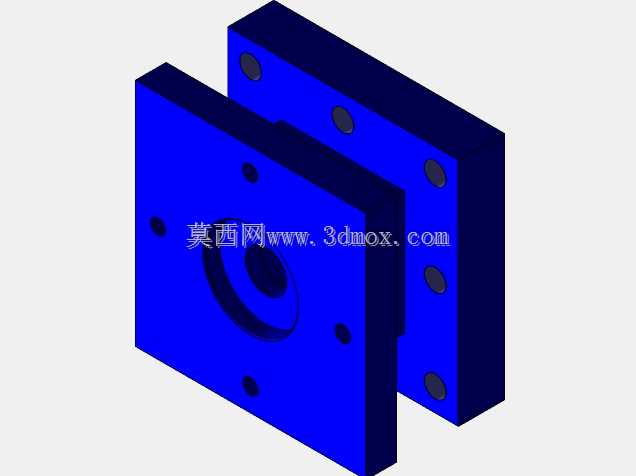

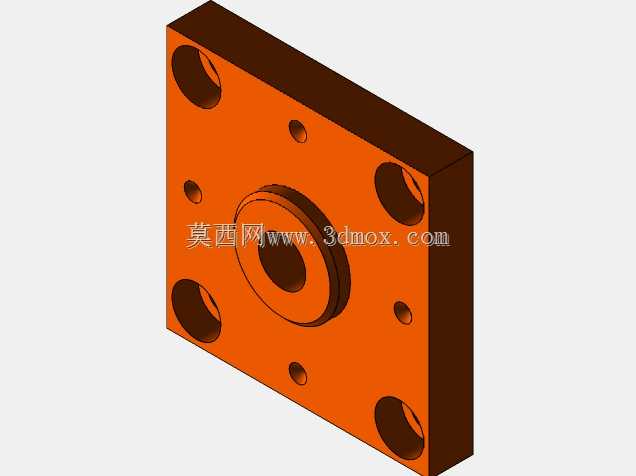

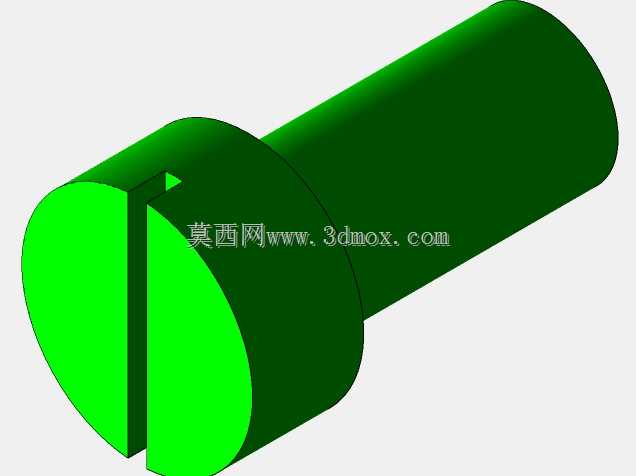

　　大幅降低现场安装的调校工作量。上层刀具装夹板与下层板之间采用定位销加锁紧螺栓的连接结构，板面上预留的多组不同规格的刀具安装槽，可同时装夹外圆车刀、端面车刀、切断刀等常用车削刀具，装夹时刀具伸出长度可根据加工需求灵活调整，锁紧后整体刚性足以承受大切深粗车时的切削冲击力，不会出现刀具颤振、让刀的问题。设计过程中特意规避了传统回转刀架间隙累积、定位精度衰减的问题，双层板的贴合面经过精磨处理，平面度控制在0.02mm以内，每次拆装上层板更换刀具后，重复定位精度可控制在0.01mm以内，完全满足普通车床半精车、精车的加工精度要求。和常规四工位电动刀架相比，这款方形刀架没有复杂的蜗轮蜗杆、发讯盘等电气与传动部件，

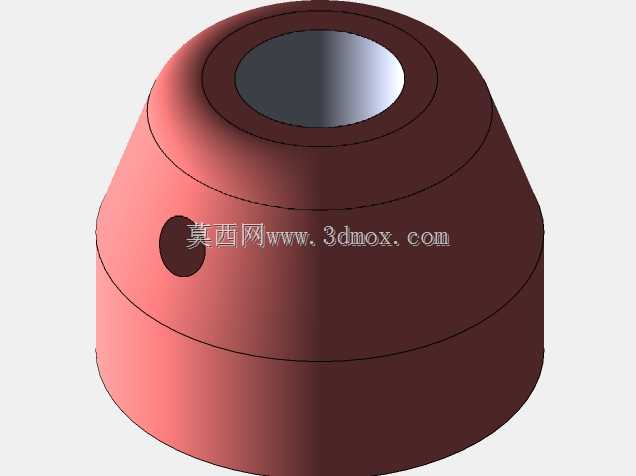

　　日常维护只需要定期清理贴合面的切屑、加注少量润滑油即可，故障率极低，非常适合个体加工户、小型机加工车间的日常生产使用，尤其是在加工长轴类、盘类零件的固定工序时，不需要频繁转位，依靠板式结构的高刚性，可有效提升切削参数上限，缩短单件加工时长。刀架的整体外形采用方正结构，没有多余的外凸轮廓，加工时不会和卡盘、尾座顶尖发生运动干涉，即使是加工最大回转直径范围内的大直径盘类零件，刀架移动到主轴近端位置时，也不会出现碰撞问题。上层装夹板的中心位置预留的台阶孔，可用于安装内孔镗刀的刀套，拓展内孔加工的装夹能力，不需要额外更换刀架即可完成外圆、端面、内孔、切断等多工序的加工覆盖。在实际使用场景中，针对小批量多品种的加工订单，

　　操作人员可以提前在多块上层装夹板上预装不同工序需要的刀具，加工时只需松开锁紧螺栓更换整层装夹板，即可完成整套刀具的切换，换刀时间比传统逐把装刀缩短70%以上，而且不需要重新对刀，依靠定位销的精准定位即可直接开始加工，大幅降低了换刀辅助时间占比。结构设计上所有棱角都做了倒角处理，避免安装调整时划伤操作人员，所有安装孔位都做了去毛刺处理，螺栓锁紧时不会出现卡滞问题。整体结构采用45号钢调质处理后表面发蓝，和图中展示的蓝色外观处理一致，防锈能力足以应对车间日常的切削液喷淋、潮湿环境使用，不会轻易出现锈蚀卡滞的问题。
