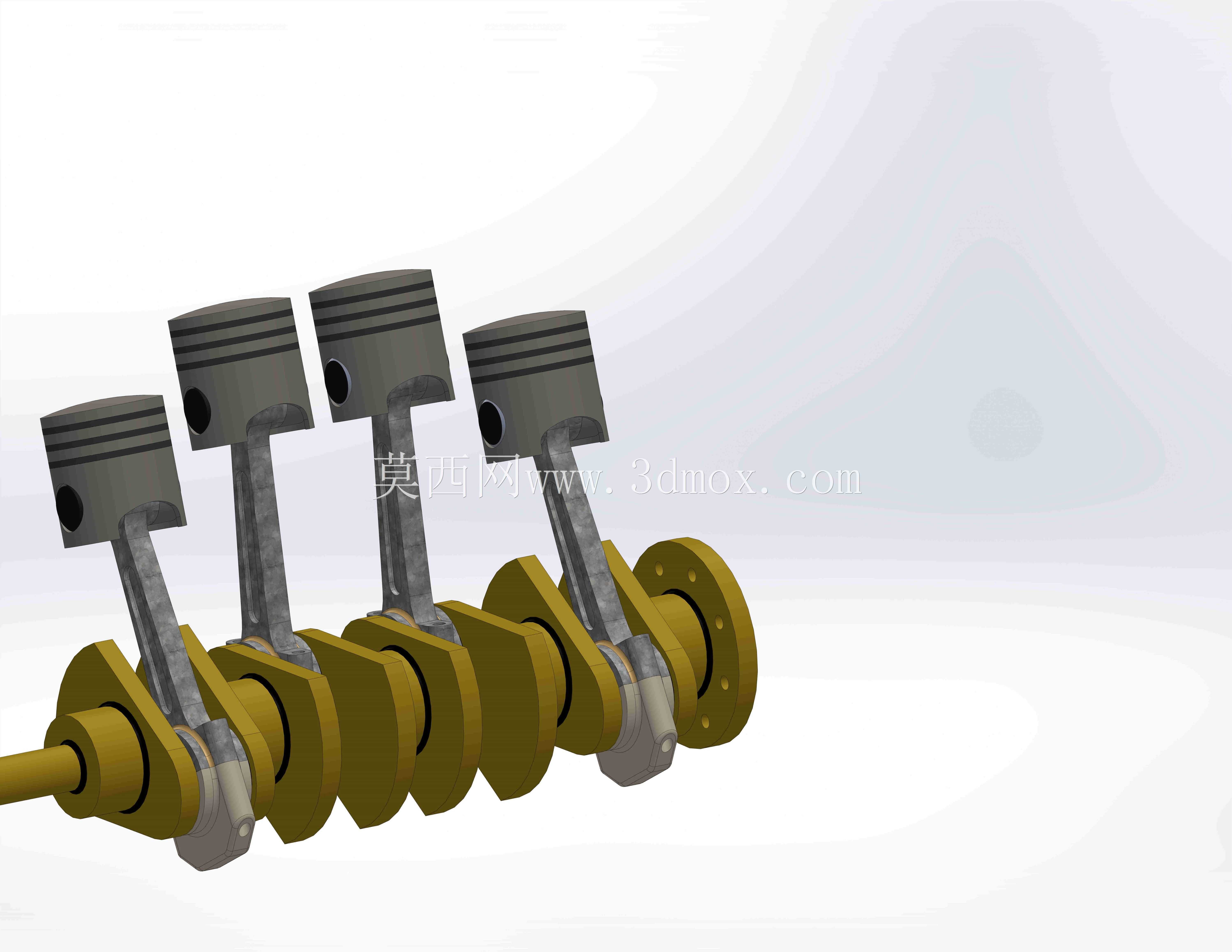

直列四缸内燃机曲柄活塞机构结构展示

这套直列四缸动力机构是民用燃油动力设备最核心的做功输出单元，广泛搭载于家用乘用车、轻型货运车辆、小型工程机械以及固定式农用动力机组中，是当前小排量动力场景下应用覆盖率最高的结构方案。整套机构的核心功能是将燃料燃烧产生的高温高压气体推力，通过活塞的直线往复运动转化为曲轴的旋转扭矩，最终为整套设备提供持续稳定的动力输出，其运转平顺性、结构可靠性直接决定了整套动力设备的工作效率与使用寿命。

从结构设计逻辑来看，这套直列四缸布局采用了等缸间距排布，四个活塞沿曲轴轴向依次排列，相邻缸体的做功行程间隔180度曲轴转角，能够保证曲轴每旋转两周就有四个气缸依次完成做功循环，大幅抵消了单缸机构往复运动产生的一阶、二阶振动，相比三缸、单缸结构拥有更平顺的运转表现，同时相比六缸及以上的多缸结构拥有更紧凑的体积、更低的制造成本与维护难度，完美平衡了动力输出表现、空间占用与使用成本三者的关系。

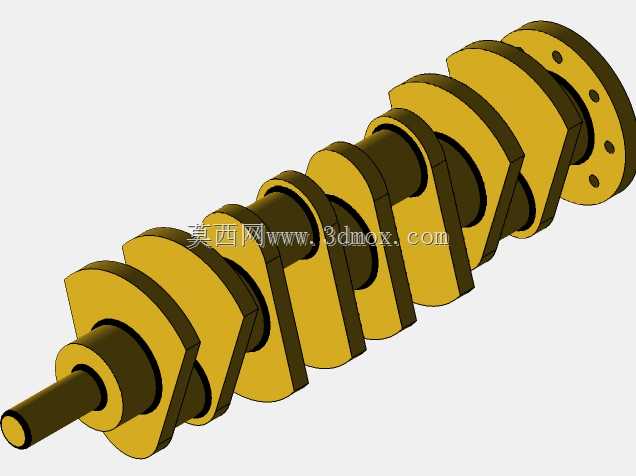

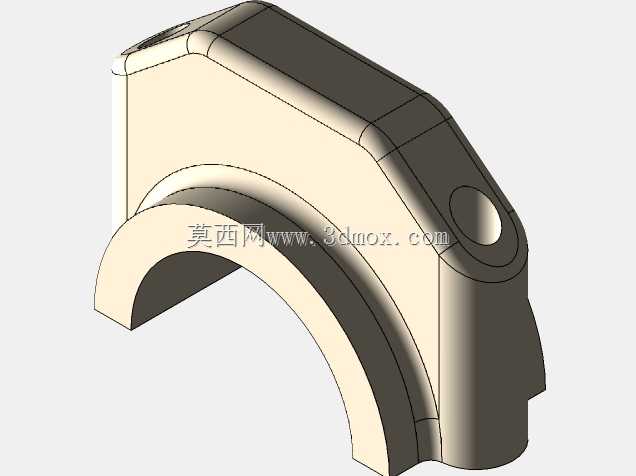

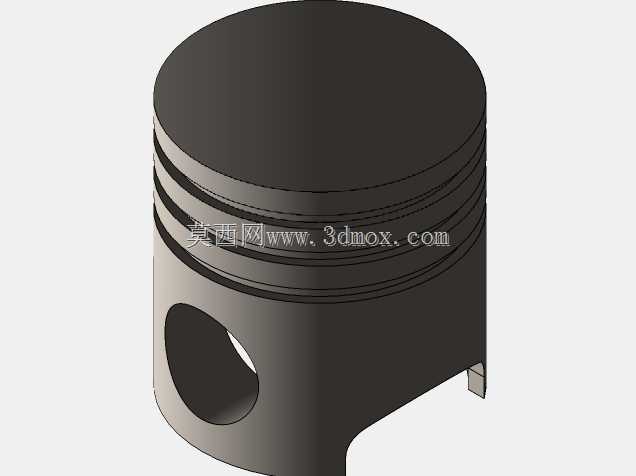

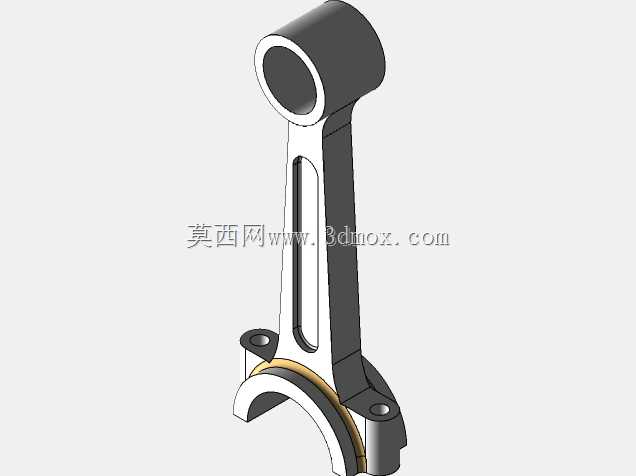

整套机构的核心部件包含活塞组、连杆组、曲轴总成三大部分：活塞头部设计有三道环槽，分别安装气环与油环，气环负责密封燃烧室的高压燃气，避免气体窜入曲轴箱造成功率损失，油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室造成异常消耗；活塞通过活塞销与连杆小头铰接，连杆大头采用剖分式结构与曲轴的连杆轴颈连接，能够将活塞承受的气体推力稳定传递给曲轴，同时适配活塞往复运动与曲轴旋转运动的运动轨迹转换需求。曲轴采用整体式锻造结构，四个连杆轴颈按照做功顺序错开布置，两端设置有主轴颈用于支撑在缸体的轴承座上，动力输出端设置有连接法兰，可直接对接飞轮、离合器等动力传输部件，前端可驱动配气机构、冷却水泵、机油泵等附属附件。

从安装边界来看，这套直列四缸机构的轴向长度、径向高度都经过了紧凑化设计，能够适配横置、纵置等多种机舱布置形式，安装点位与主流小排量动力舱的悬置位置完全匹配，不需要对配套设备的主体结构做大幅修改即可完成搭载；各运动部件的配合间隙按照量产内燃机的通用公差标准设计，活塞与缸壁的间隙、连杆轴颈与轴瓦的配合间隙都预留了合理的热膨胀空间，能够保证在常规工作温度区间内无卡滞、无异常磨损，满足长时间高负荷运转的可靠性要求。在实际应用场景中，这套机构既可以作为动力核心匹配不同排量的缸体、配气机构、燃油供给系统组成完整的内燃机总成，也可以作为教学演示模型用于讲解内燃机的做功原理、运动逻辑，帮助从业者直观理解曲柄连杆机构的运动规律与动力传递路径。
